一、stm32的三种低功耗模式

二、寄存器的介绍

1.电源控制寄存器（PWR_CR）

2.电源控制/状态寄存器（PWR_CSR）

三、库函数配置的具体步骤：

1）使能电源时钟。

2) 设置 WK_UP 引脚作为唤醒源。

3）设置 SLEEPDEEP 位，设置 PDDS 位，执行 WFI 指令，进入待机模式。

四、程序代码

五、注意事项

一、stm32的三种低功耗模式

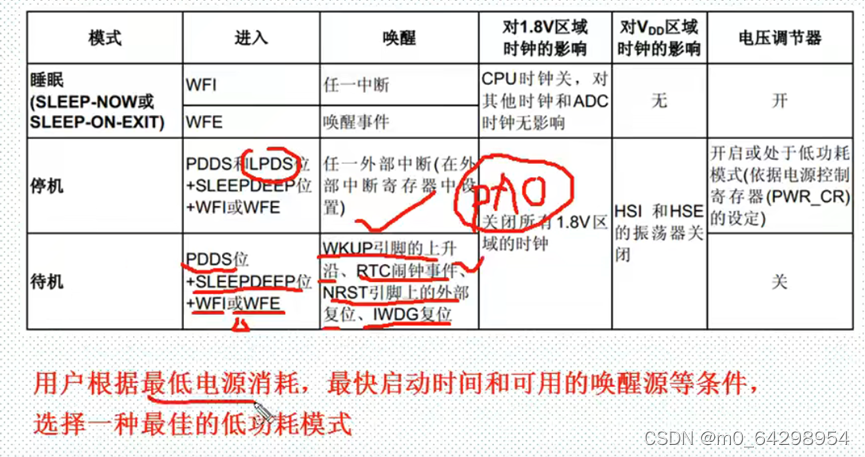

三种模式的减少消耗和解除消耗的方式

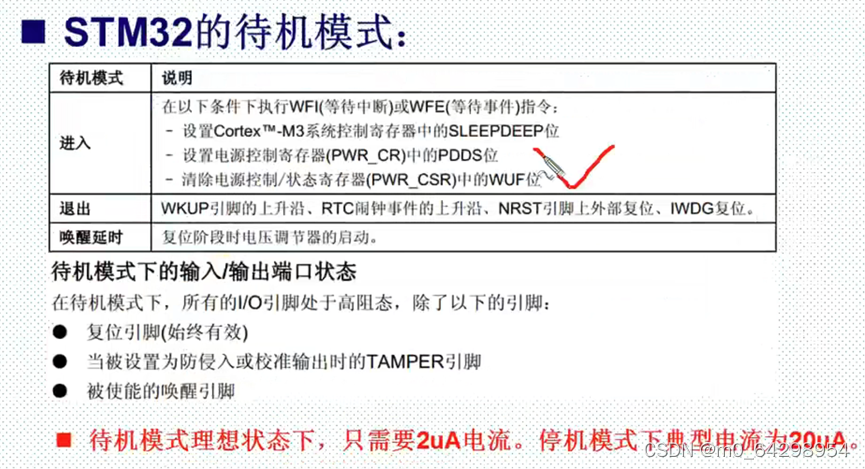

进入待机模式的方式以及待机模式输入输出端口的状态

二、寄存器的介绍

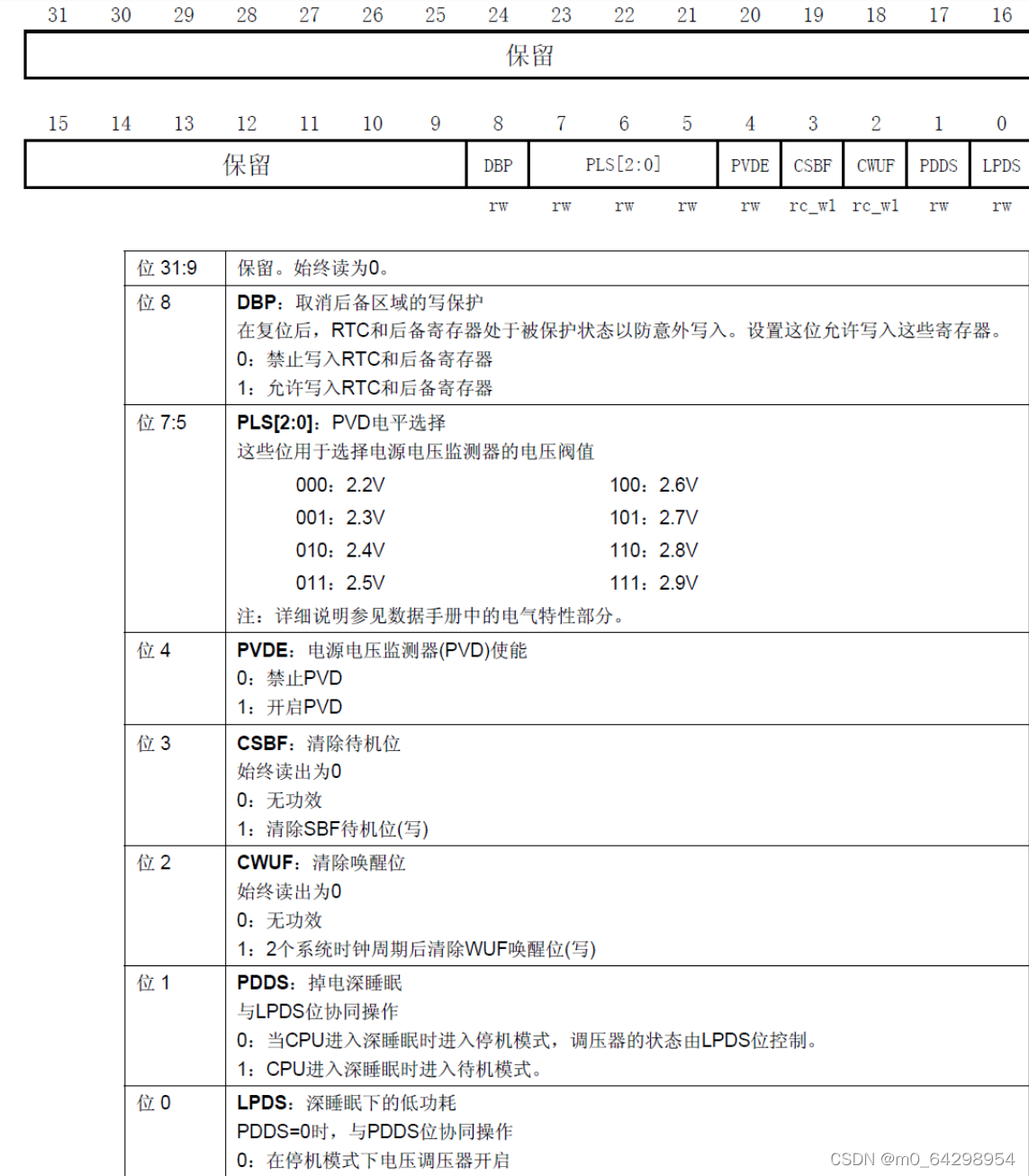

1.电源控制寄存器（PWR_CR）

通过设置 PWR_CR 的 PDDS 位，使 CPU 进入深度睡眠时进入待机模式

通过 CWUF 位，清除之前的唤醒位

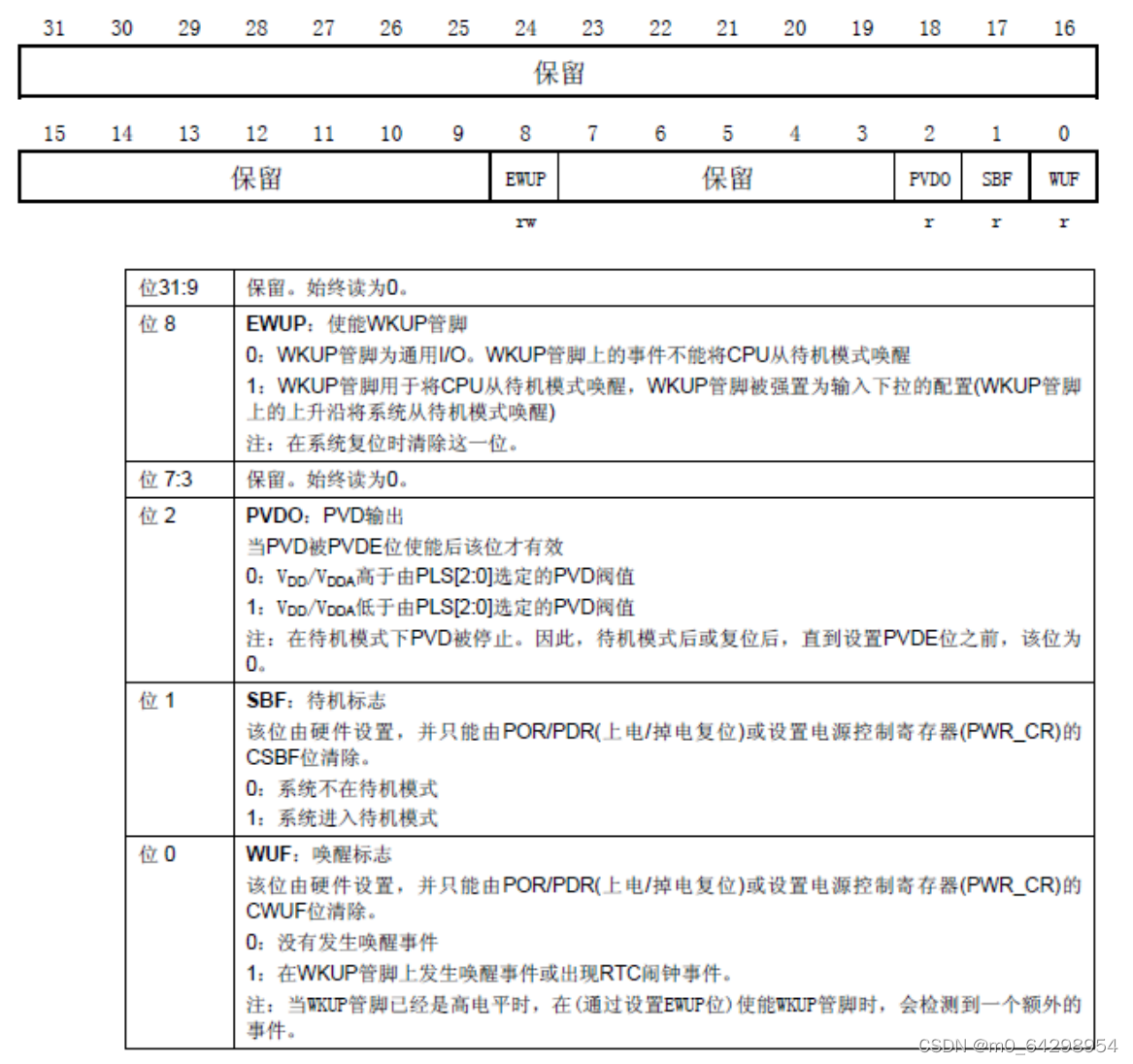

2.电源控制/状态寄存器（PWR_CSR）

通过设置 PWR_CSR 的 EWUP 位，来使能 WKUP 引脚用于待机模式唤醒。

三、库函数配置的具体步骤：

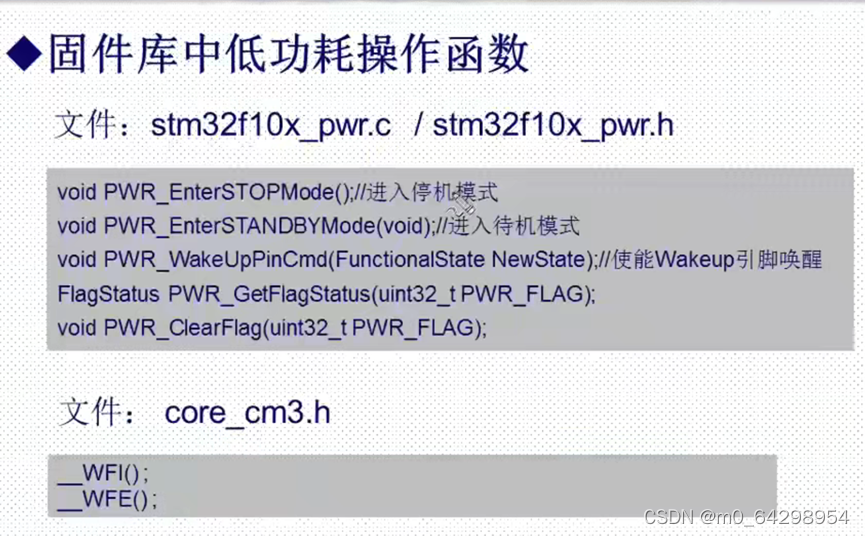

1）使能电源时钟。

因为要配置电源控制寄存器，所以必须先使能电源时钟。

在库函数中，使能电源时钟的方法是：

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能 PWR 外设时钟

2) 设置 WK_UP 引脚作为唤醒源。

使能时钟之后后再设置 PWR_CSR 的 EWUP 位，使能 WK_UP 用于将 CPU 从待机模式唤

醒。在库函数中，设置使能 WK_UP 用于唤醒 CPU 待机模式的函数是：

PWR_WakeUpPinCmd(ENABLE); //使能唤醒管脚功能

3）设置 SLEEPDEEP 位，设置 PDDS 位，执行 WFI 指令，进入待机模式。

进入待机模式，首先要设置 SLEEPDEEP 位（该位在系统控制寄存器（SCB_SCR）的第二位，详见《CM3 权威指南》，第 182 页表 13.1），接着我们通过 PWR_CR 设置 PDDS 位，使得 CPU 进入深度睡眠时进入待机模式，最后执行 WFI 指令开始进入待机模式，并等待 WK_UP 中断的到来。在库函数中，进行上面三个功能进入待机模式是在函数 PWR_EnterSTANDBYMode 中实现的：

void PWR_EnterSTANDBYMode(void)；

四、程序代码

实验目的：实现这样一个功能：通过长按（3 秒）WK_UP 按键开机，并让 DS 闪烁，同时 TFTLCD 模块显示一些信息，表示程序已经开始运行，再次长按该键，则进入待机模式，DS0 关闭，TFTLCD 模块关闭，程序停止运行。类似于手机的开关机。

#include "wkup.h"
#include "led.h"
#include "delay.h"
void Sys_Standby(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能PWR外设时钟
PWR_WakeUpPinCmd(ENABLE); //使能唤醒管脚功能
PWR_EnterSTANDBYMode(); //进入待命（STANDBY）模式
}
//系统进入待机模式
void Sys_Enter_Standby(void)
{
RCC_APB2PeriphResetCmd(0X01FC,DISABLE); //复位所有 IO 口
Sys_Standby();
}
//检测 WKUP 脚的信号
//返回值 1:连续按下 3s 以上
// 0:错误的触发
u8 Check_WKUP(void)
{
u8 t=0; //记录按下的时间
LED0=0; //亮灯 DS0
while(1)
{
if(WKUP_KD)
{
t++; //已经按下了
delay_ms(30);
if(t>=100) //按下超过 3 秒钟
{
LED0=0; //点亮 DS0
return 1; //按下 3s 以上了
}
}else
{
LED0=1;
return 0; //按下不足 3 秒 } }
}
//中断,检测到 PA0 脚的一个上升沿.
//中断线 0 线上的中断检测
void EXTI0_IRQHandler(void)
{
EXTI_ClearITPendingBit(EXTI_Line0); // 清除 LINE10 上的中断标志位
if(Check_WKUP())//关机? {
Sys_Enter_Standby();
}
}
//PA0 WKUP 唤醒初始化
void WKUP_Init(void)
{
 GPIO_InitTypeDef GPIO_InitStructure;
NVIC_InitTypeDef NVIC_InitStructure;
EXTI_InitTypeDef EXTI_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |
RCC_APB2Periph_AFIO, ENABLE);//使能 GPIOA 和复用功能时钟
GPIO_InitStructure.GPIO_Pin =GPIO_Pin_0; //PA.0
GPIO_InitStructure.GPIO_Mode =GPIO_Mode_IPD;//上拉输入
GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化 IO
 //使用外部中断方式
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);
//中断线 0 连接 GPIOA.0
 EXTI_InitStructure.EXTI_Line = EXTI_Line0; //设置按键所有的外部线路
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //设外外部中断模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising; //上升沿触发
 EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStructure); // 初始化外部中断
NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; //使能按键所在的外部中断通道
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //先占优先级 2 级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2; //从优先级 2 级
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道
NVIC_Init(&NVIC_InitStructure); //初始化外设 NVIC 寄存器
if(Check_WKUP()==0) Sys_Standby(); //不是开机,进入待机模式
头文件 wkup.h:
#ifndef __WKUP_H
#define __WKUP_H
#include "sys.h"
#define WKUP_KD PAin(0) //PA0 检测是否外部 WK_UP 按键按下
u8 Check_WKUP(void); //检测 WKUP 脚的信号
void WKUP_Init(void); //PA0 WKUP 唤醒初始化
void Sys_Enter_Standby(void); //系统进入待机模式
#endif

int main(void)
{
 delay_init(); //延时函数初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
uart_init(9600); //串口初始化为 9600
LED_Init(); //初始化与 LED 连接的硬件接口
WKUP_Init(); //初始化 WK_UP 按键，同时检测是否正常开机？
LCD_Init(); //初始化 LCD
POINT_COLOR=RED;
LCD_ShowString(30,50,200,16,16,"Mini STM32");
LCD_ShowString(30,70,200,16,16,"WKUP TEST");
LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
LCD_ShowString(30,110,200,16,16,"2014/3/8");
while(1)
{
LED0=!LED0;
delay_ms(250);
}
}
