STM32HAL库+proteus仿真 1.点亮LED灯+流水灯

本文介绍了如何使用STM32Cubemx配置STM32F103C8T6芯片,设置GPIO控制LED灯,并在Keil5中编写代码,通过HAL库实现LED的点亮和流水灯效果。同时,利用Proteus进行仿真验证,详细步骤包括工程创建、代码编写及仿真过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一,点亮LED灯

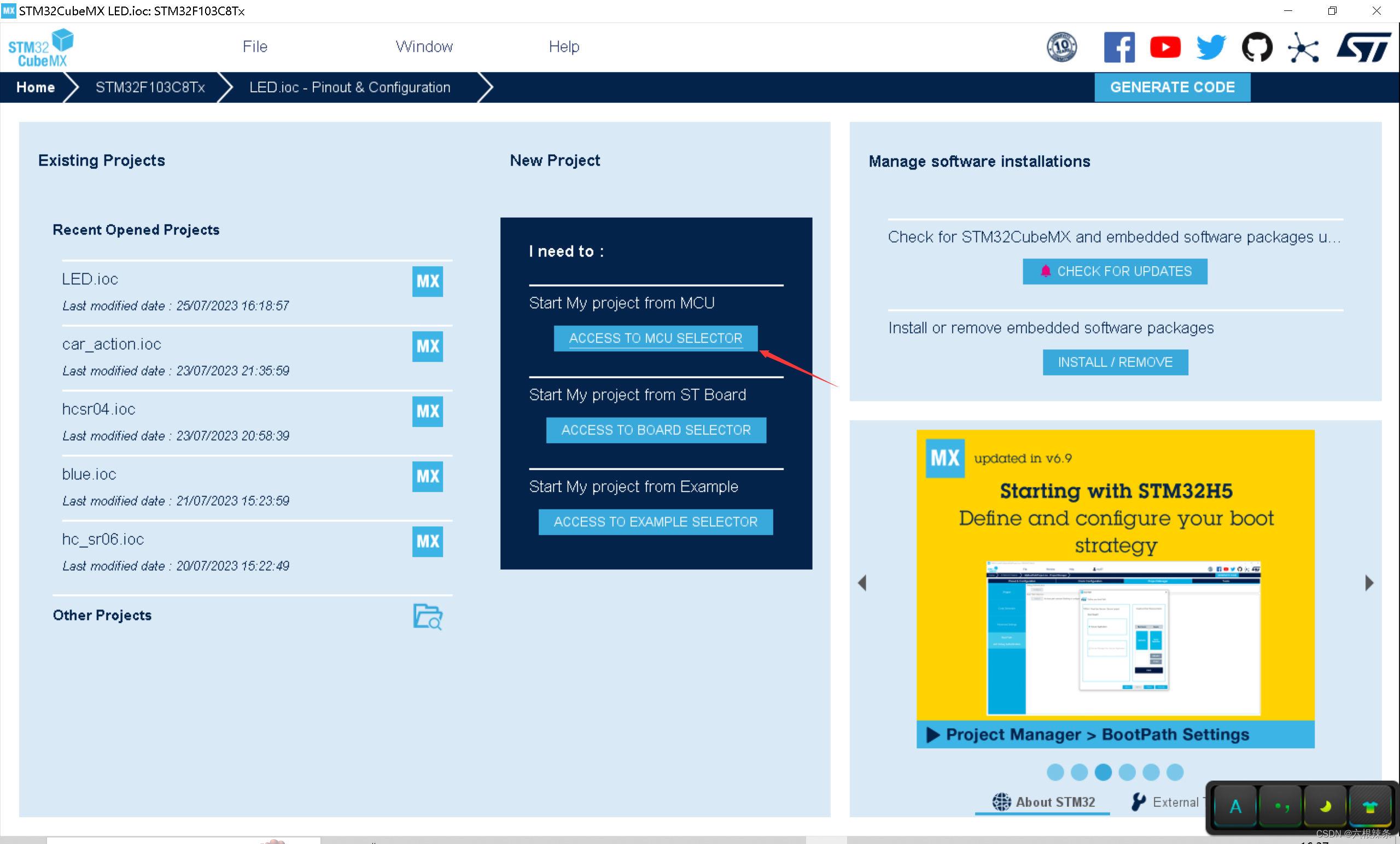

1.建立stm32cubemx工程文件

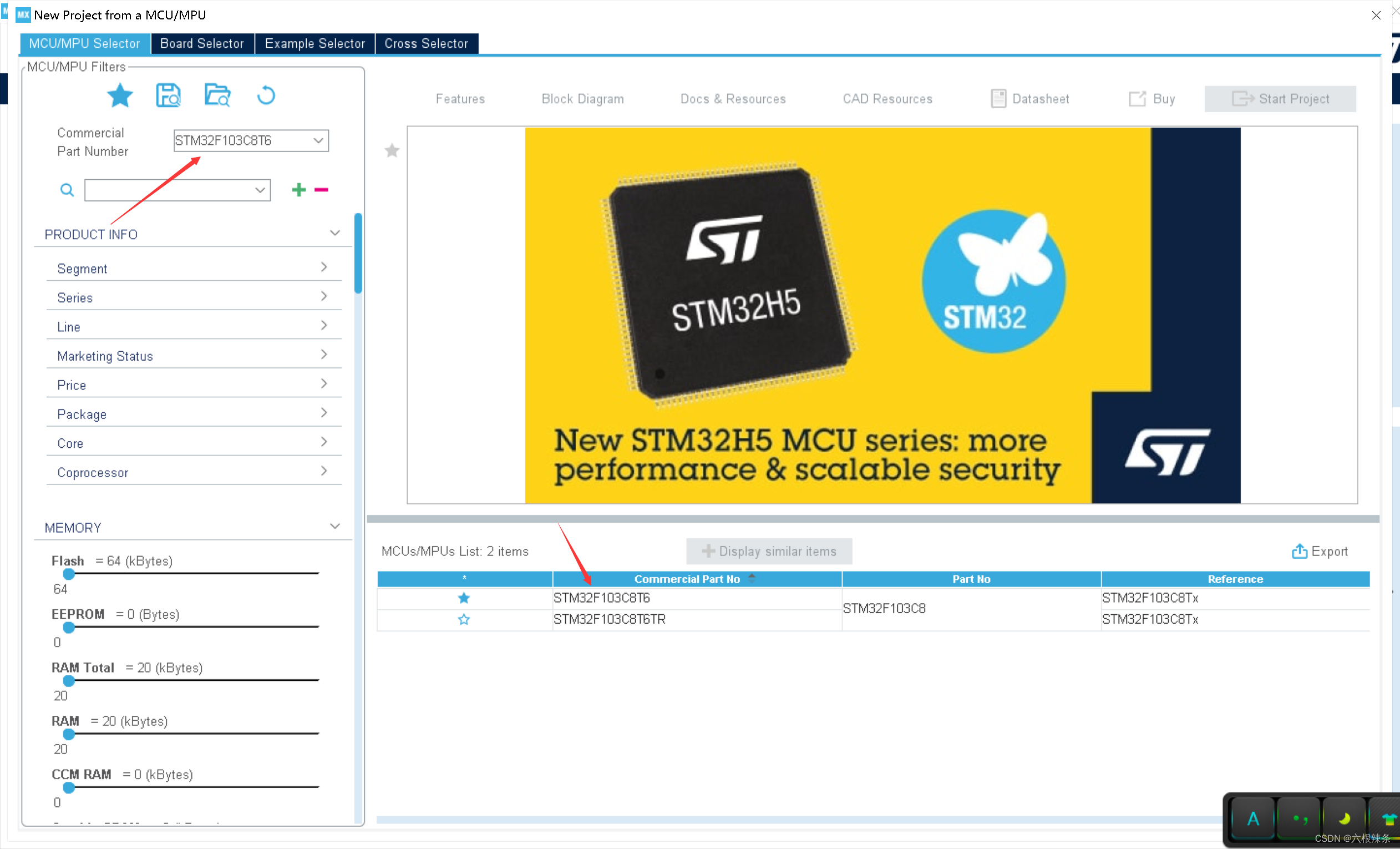

 选择stm32f103c8t6

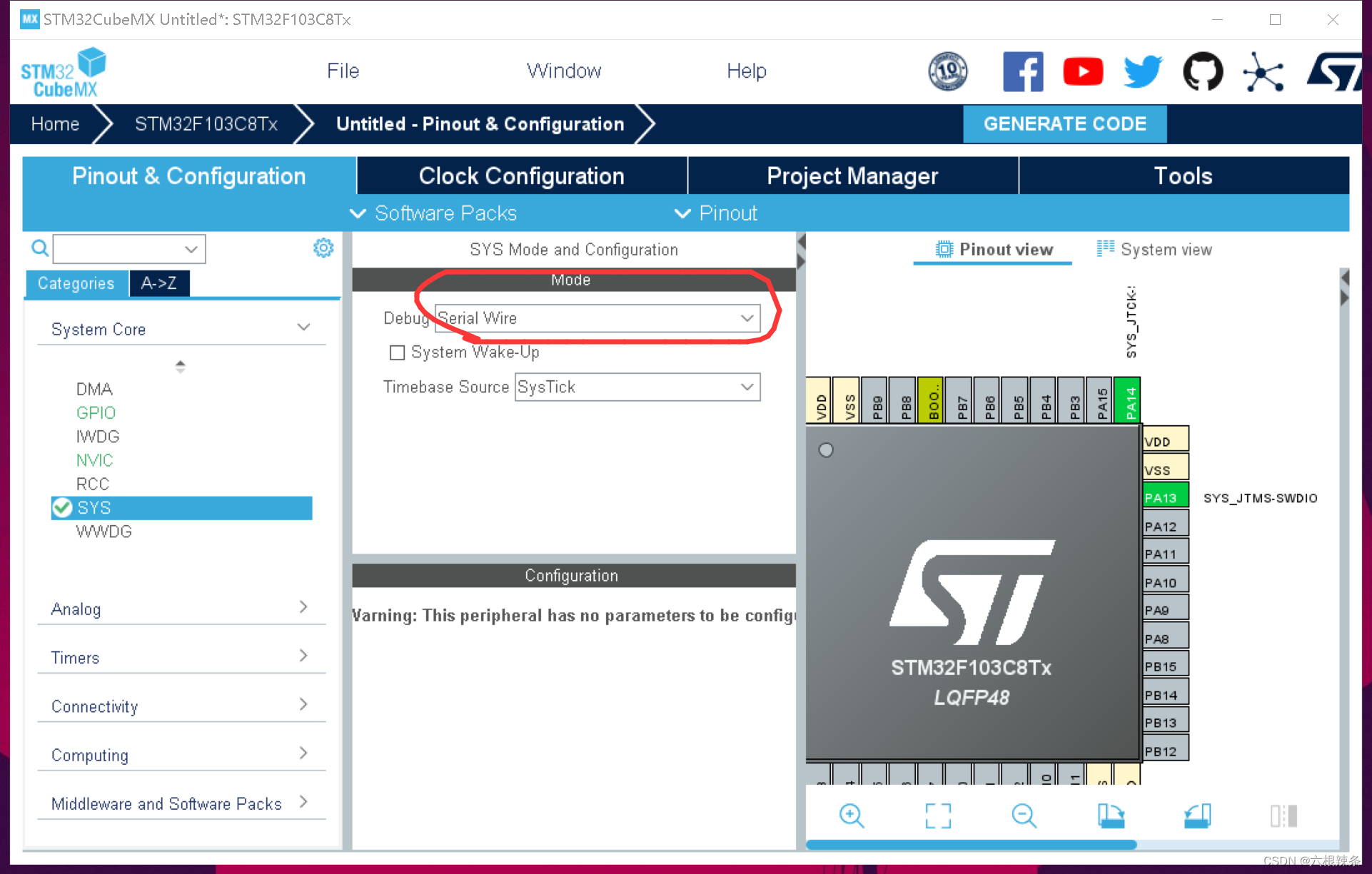

设置sys

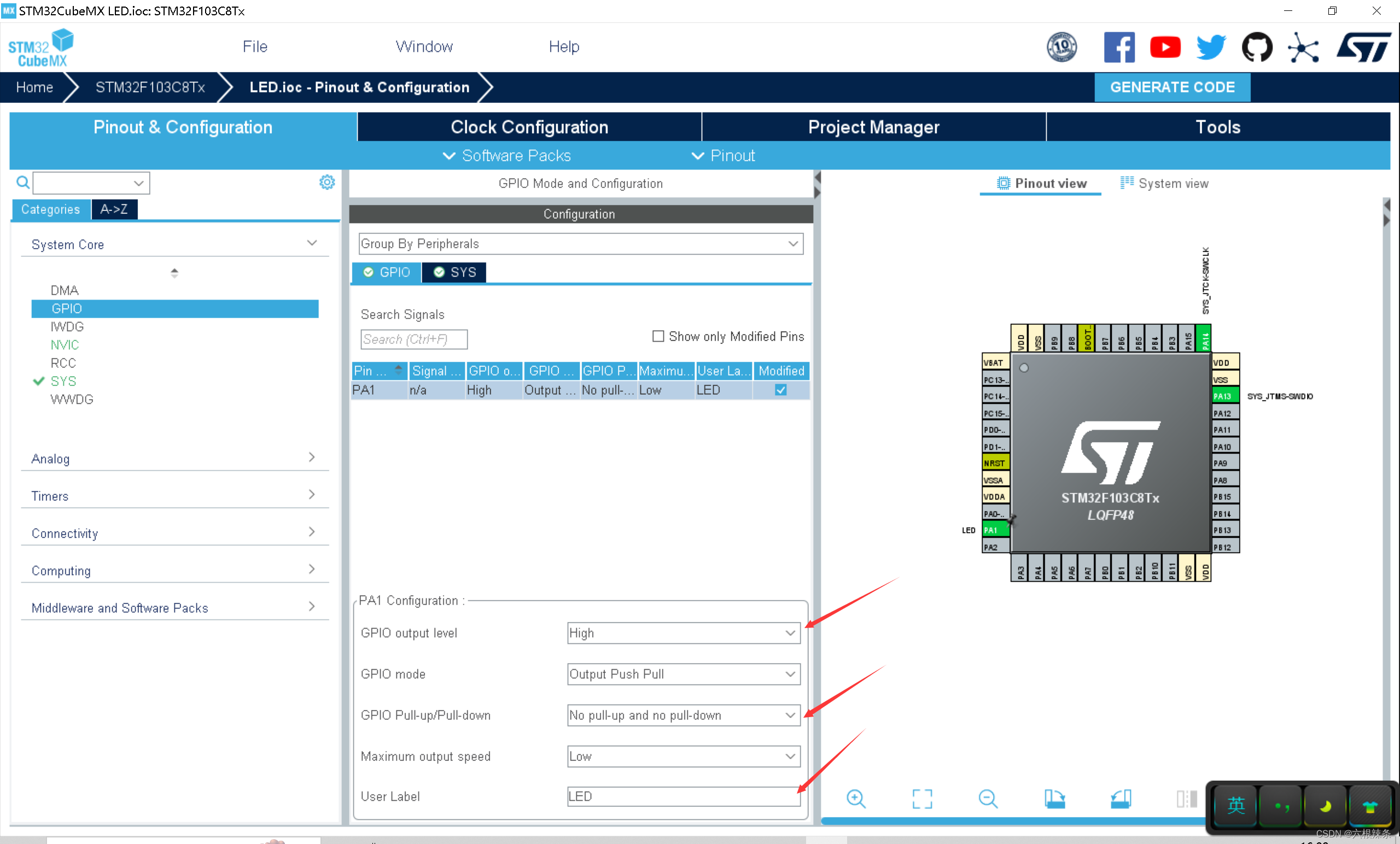

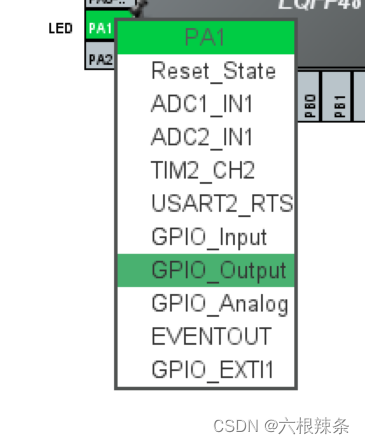

 设置PA1接口

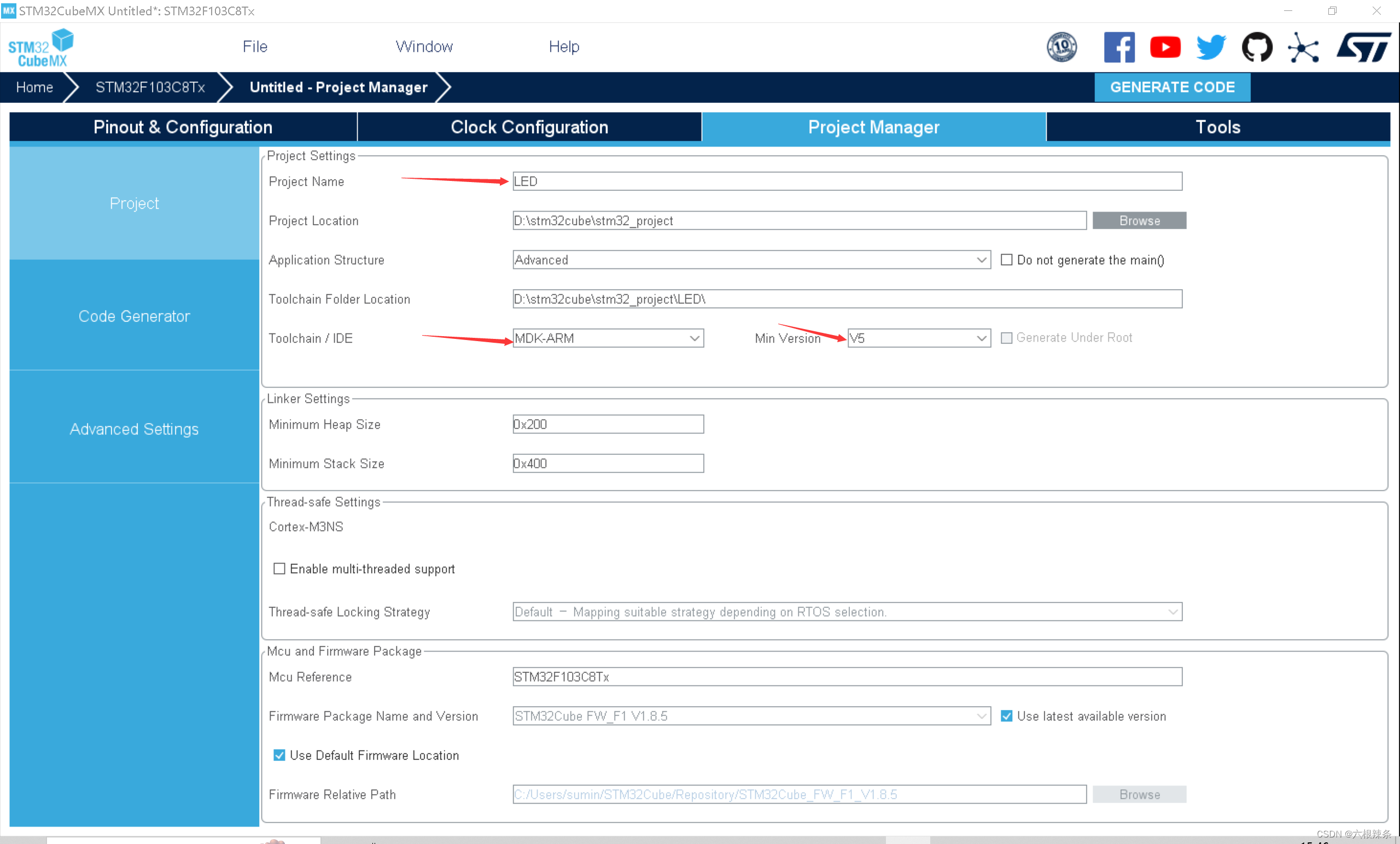

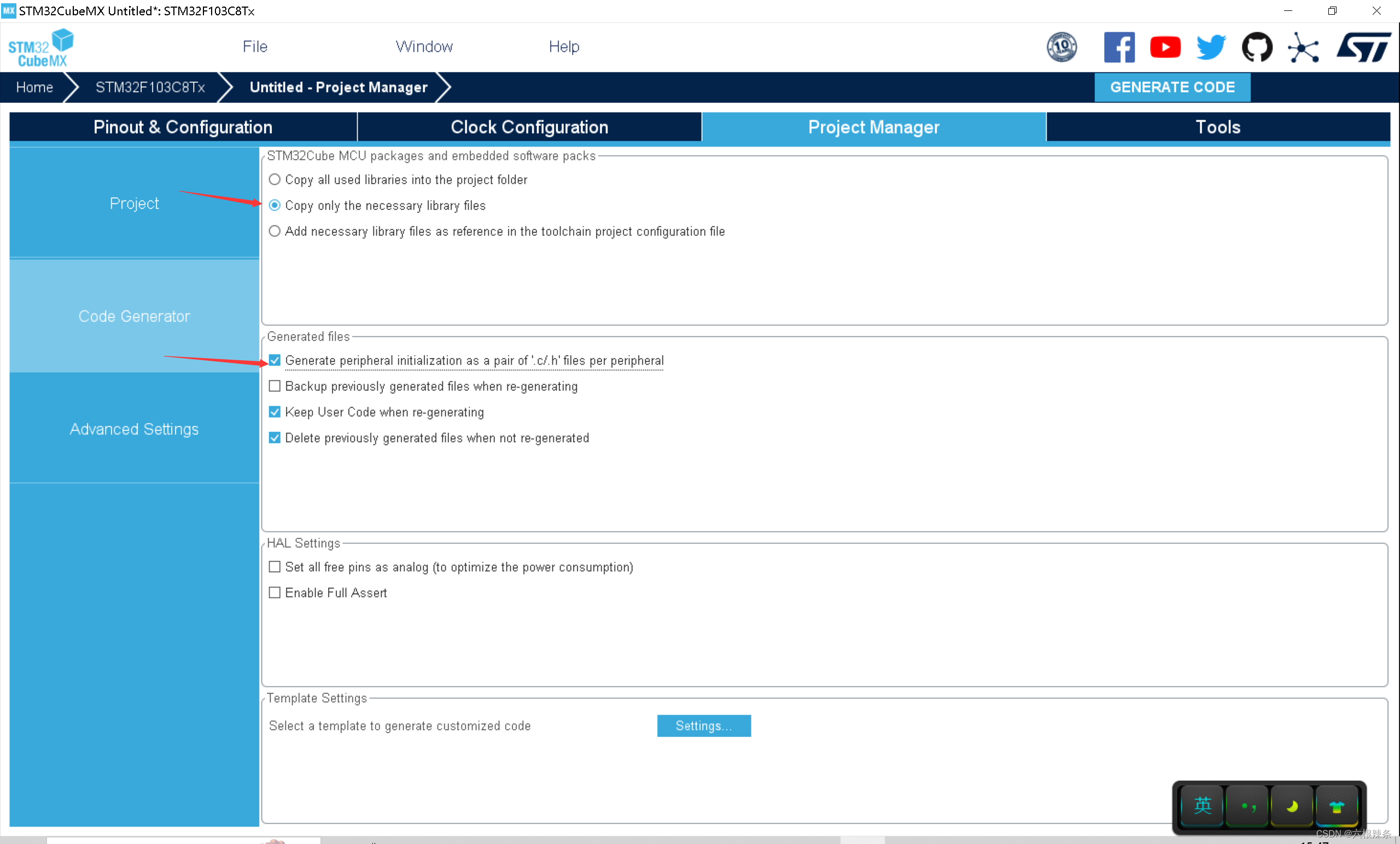

 工程管理

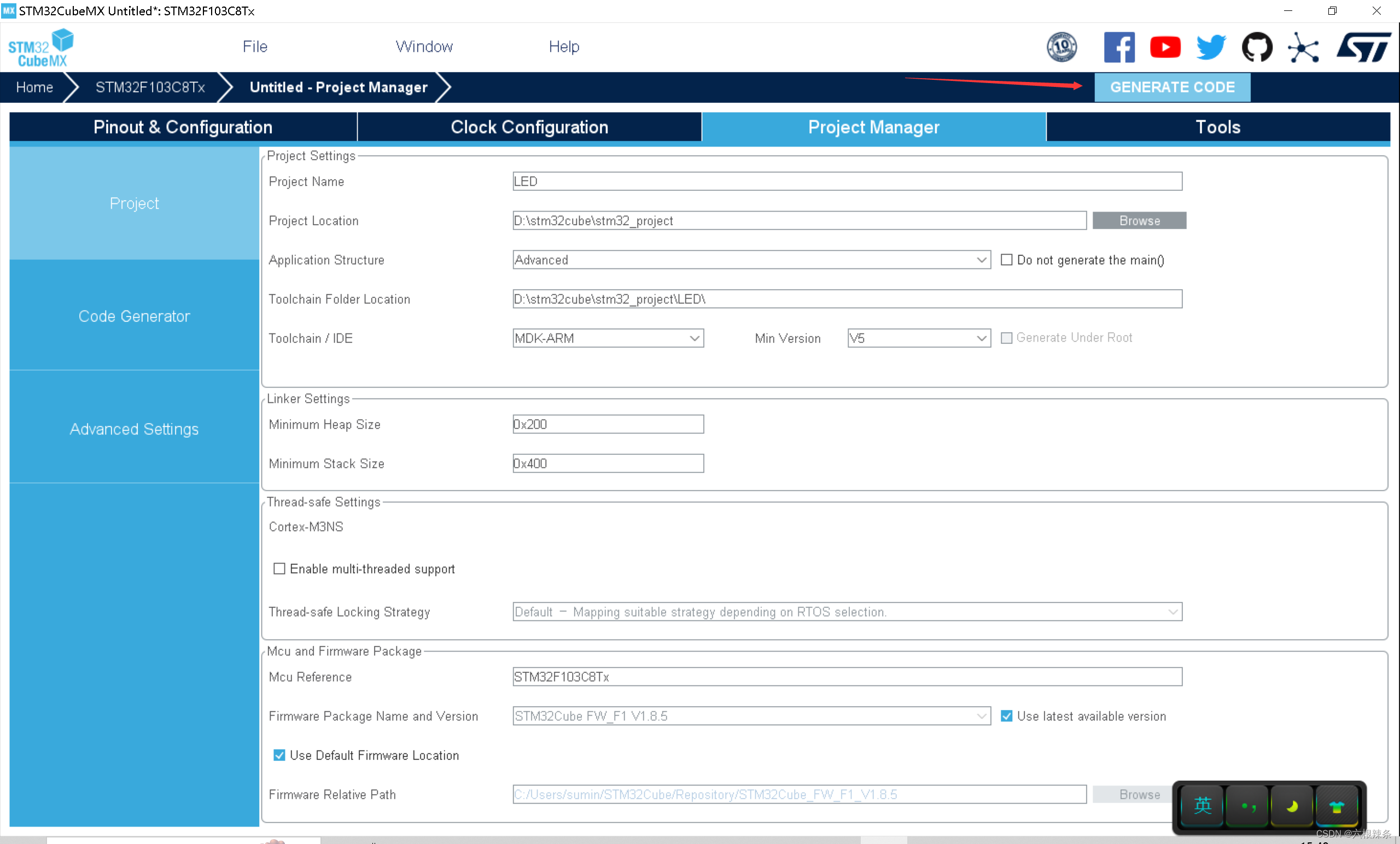

 点击右上角生成工程

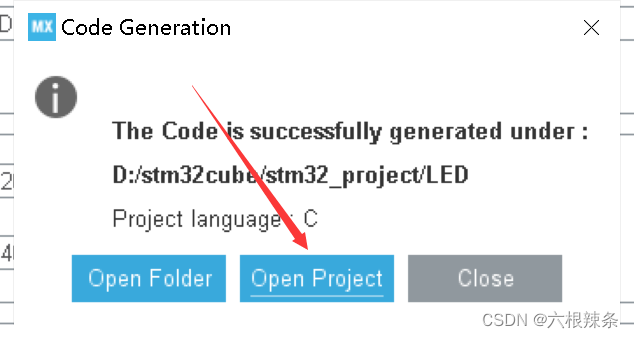

 打开工程

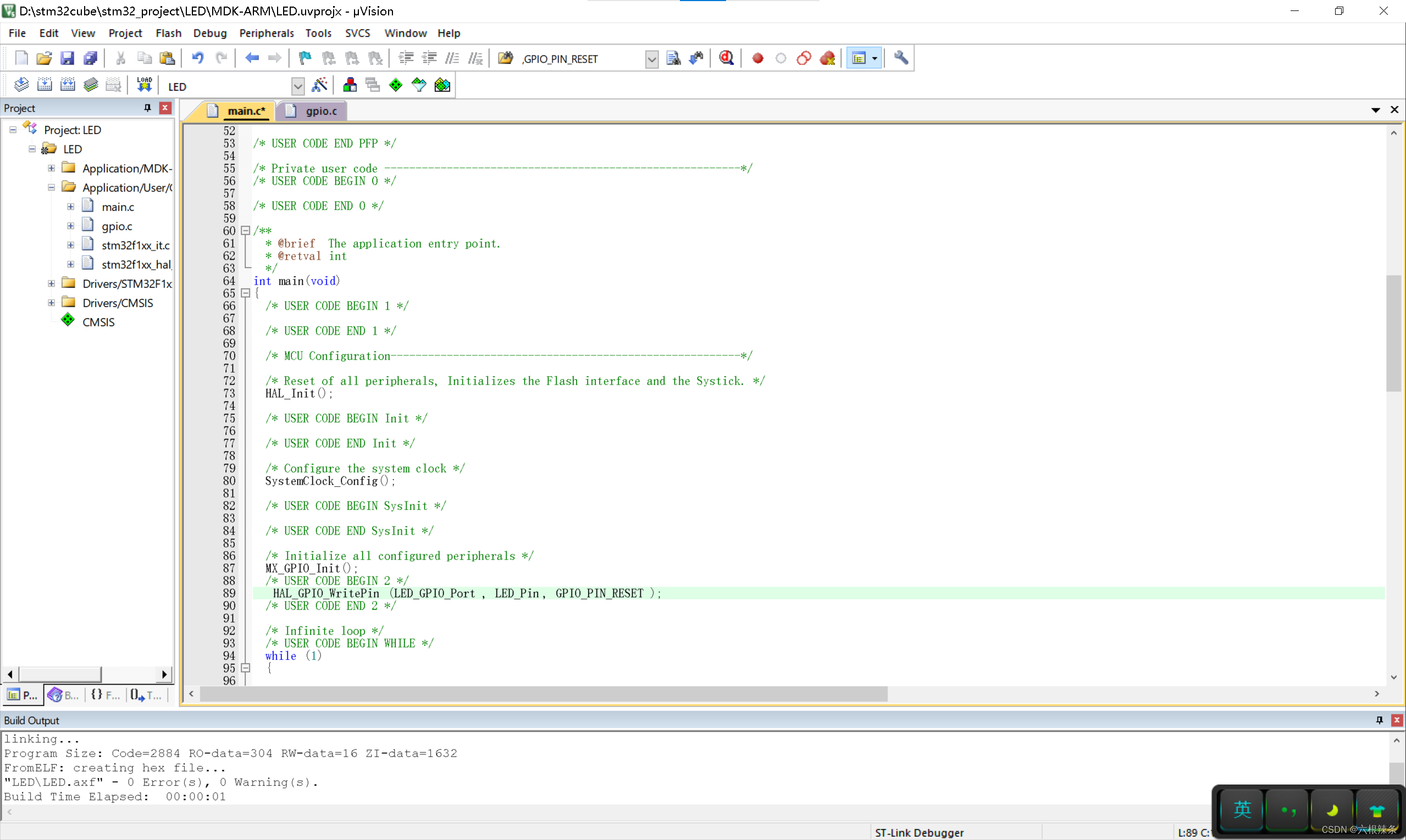

 2.进入keil5

 根据仿真,LED低电平点亮

  /* USER CODE BEGIN 2 */
	 HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);//将LED(PA1)设为低电平
  /* USER CODE END 2 */

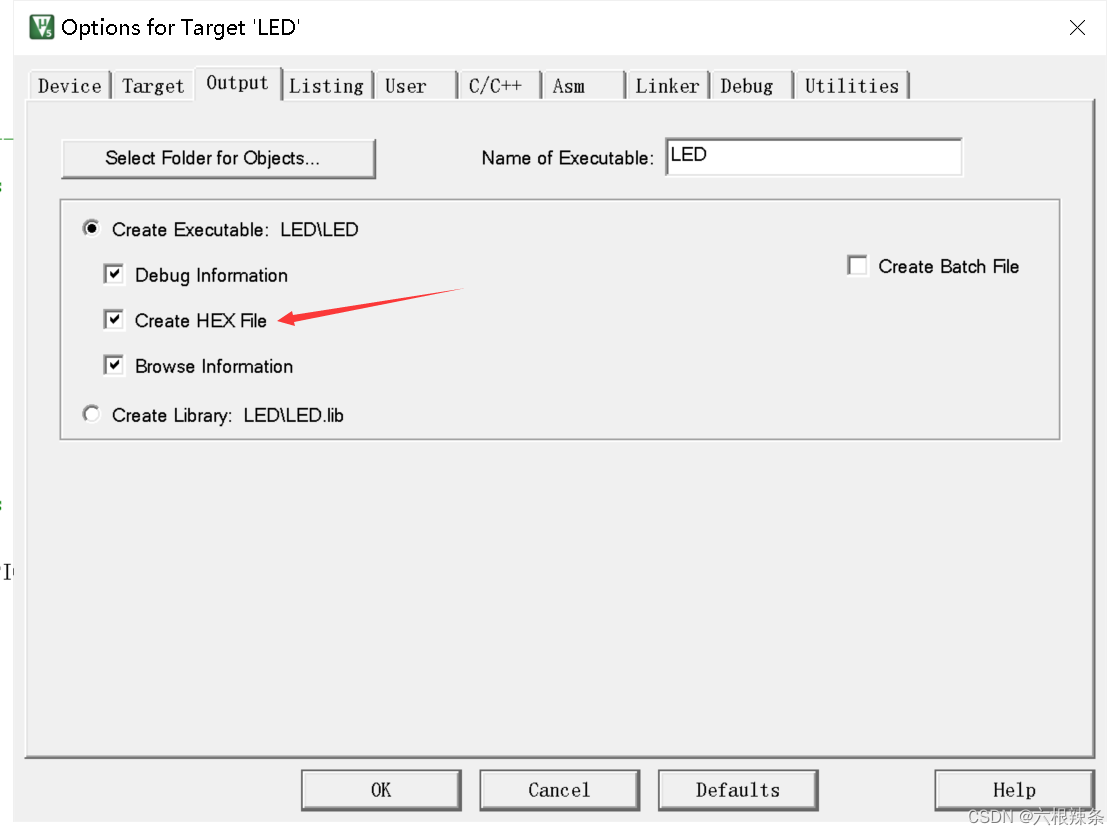

记得勾选创建hex



 3.proteus仿真(笔者使用proteus8.15)

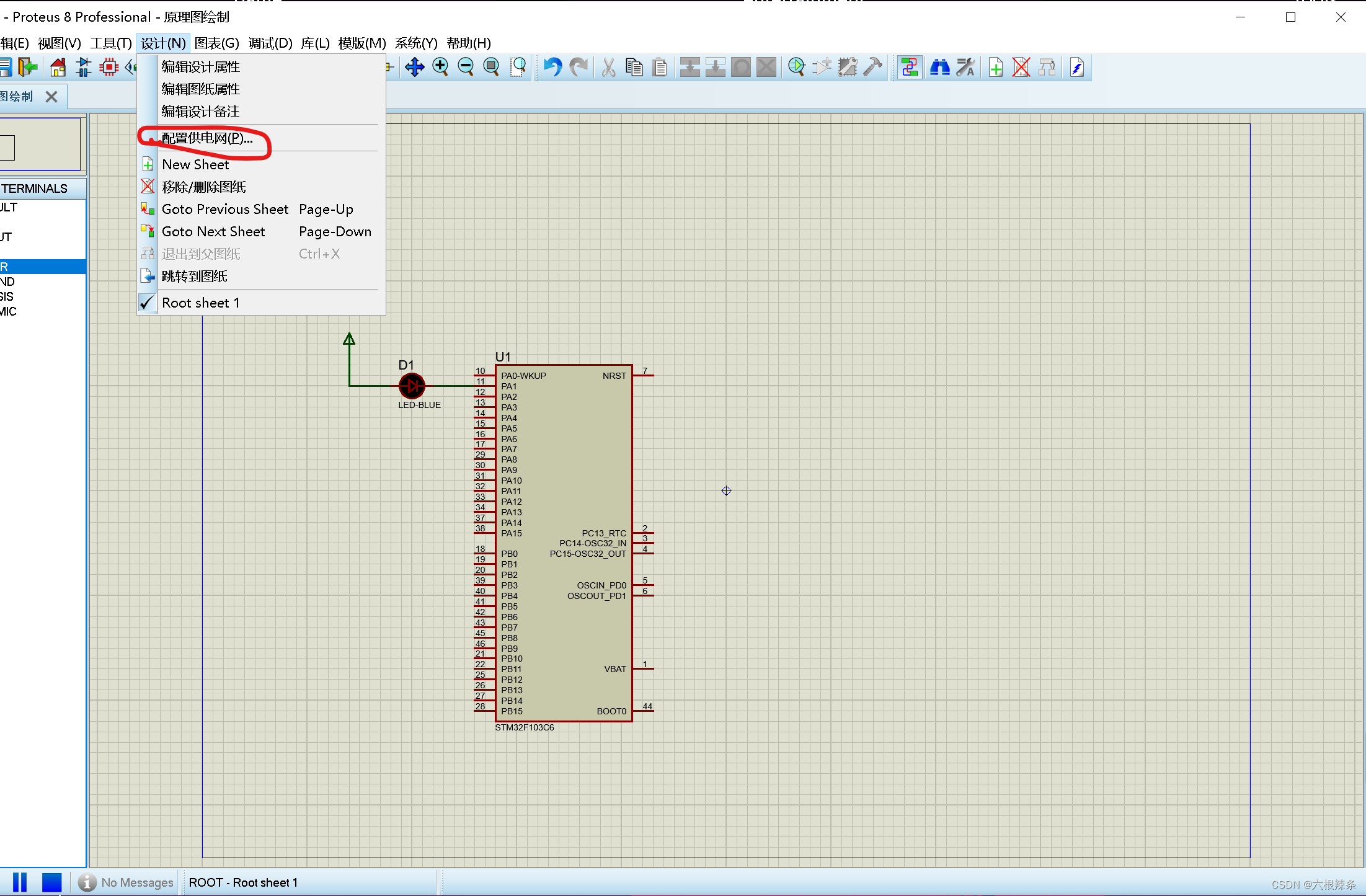

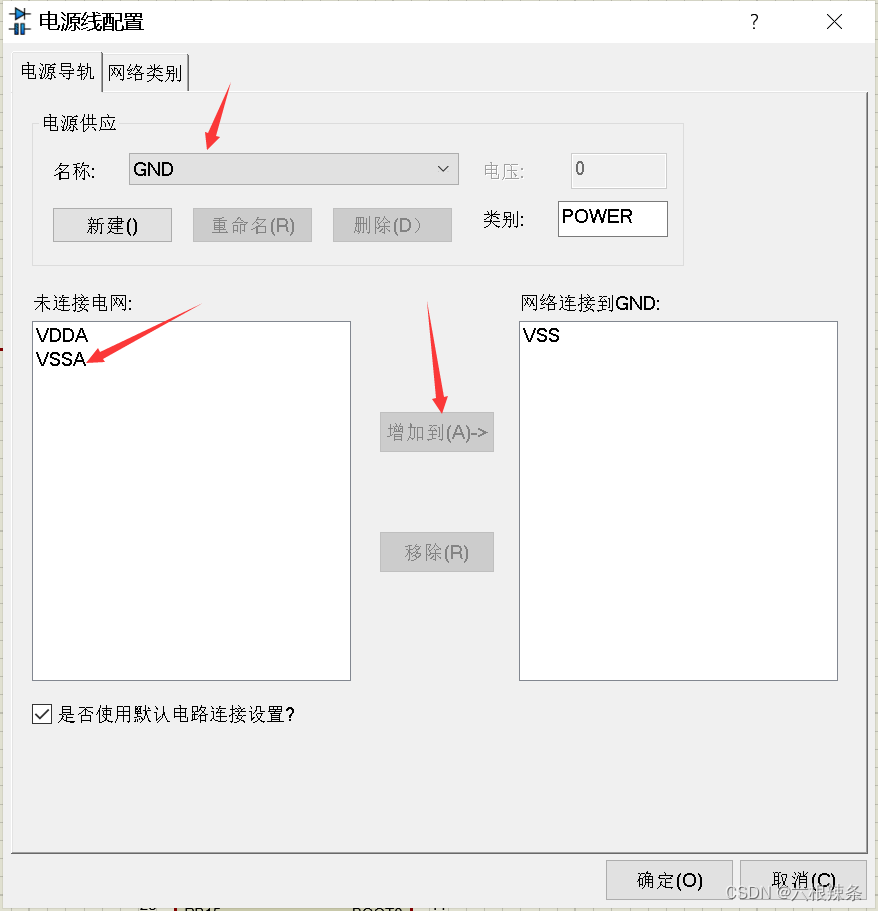

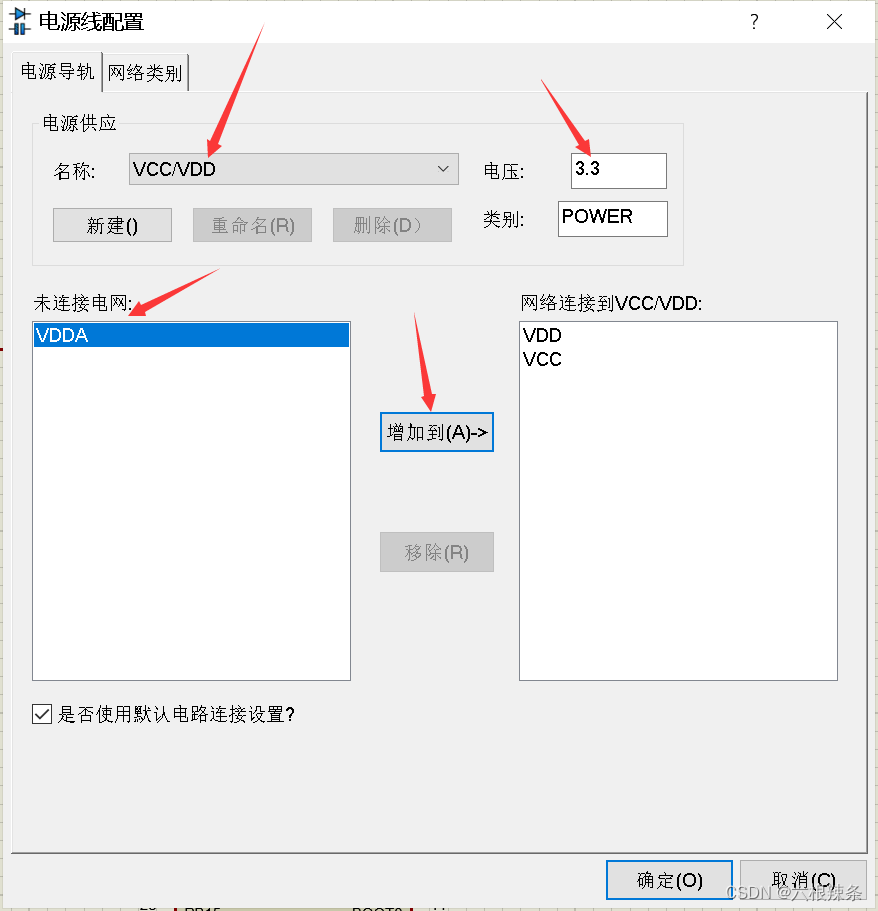

配置供电网





然后确定

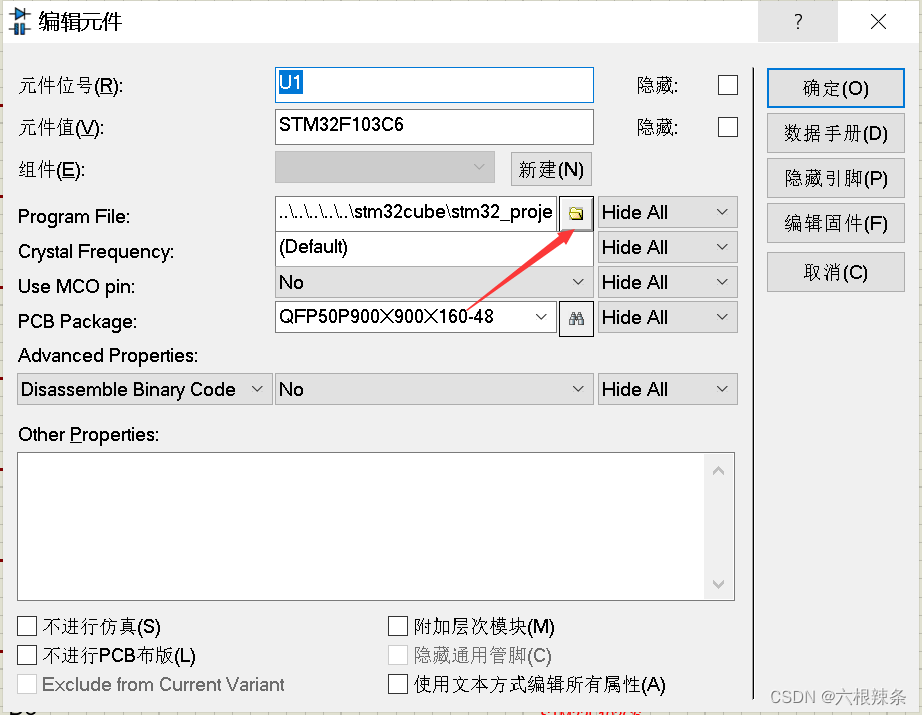

双击stm32,传入hex文件 (路径在  \MDK-ARM\LED)

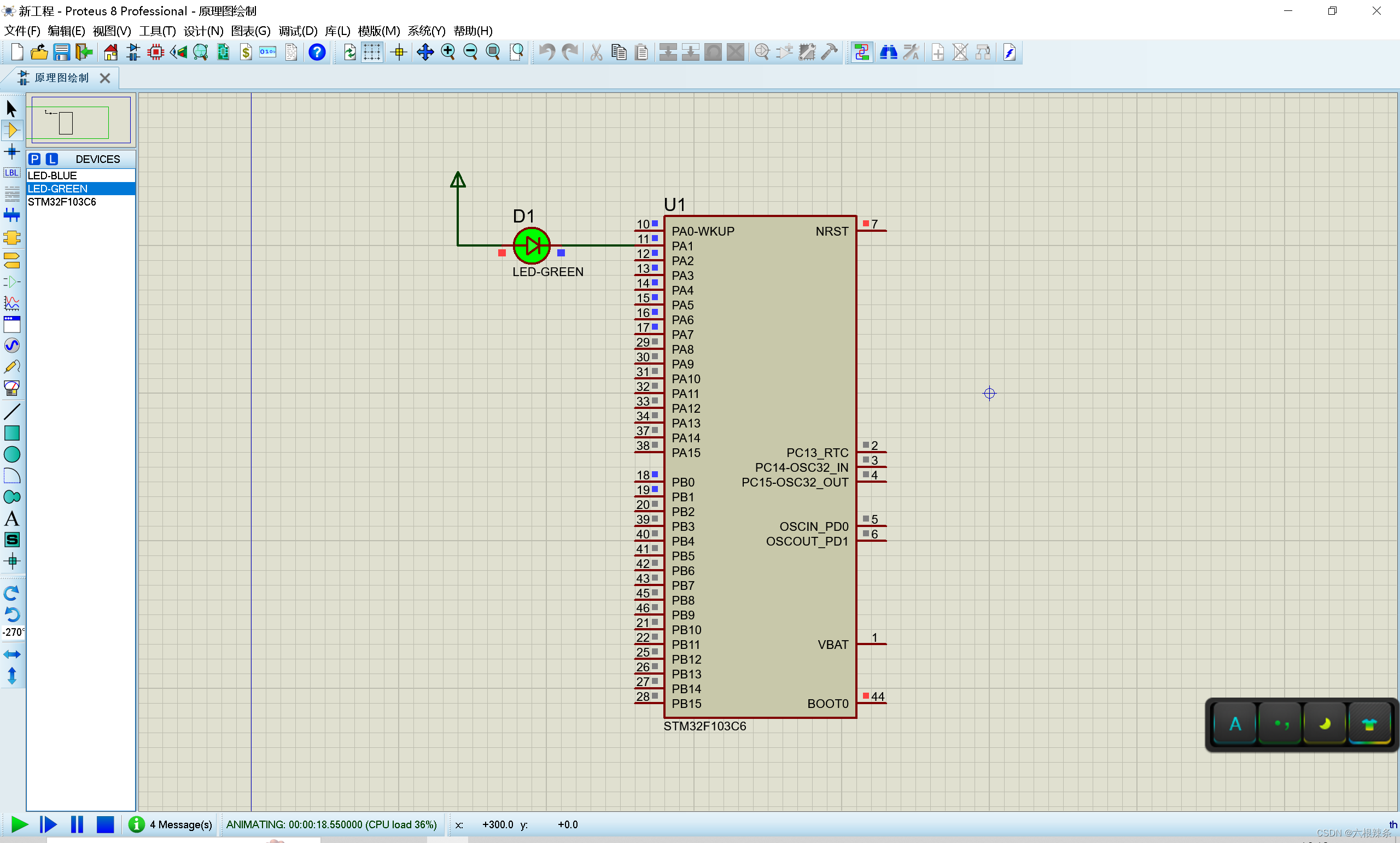

 然后仿真,可以看到LED被点亮o(* ̄︶ ̄*)o

二,流水灯

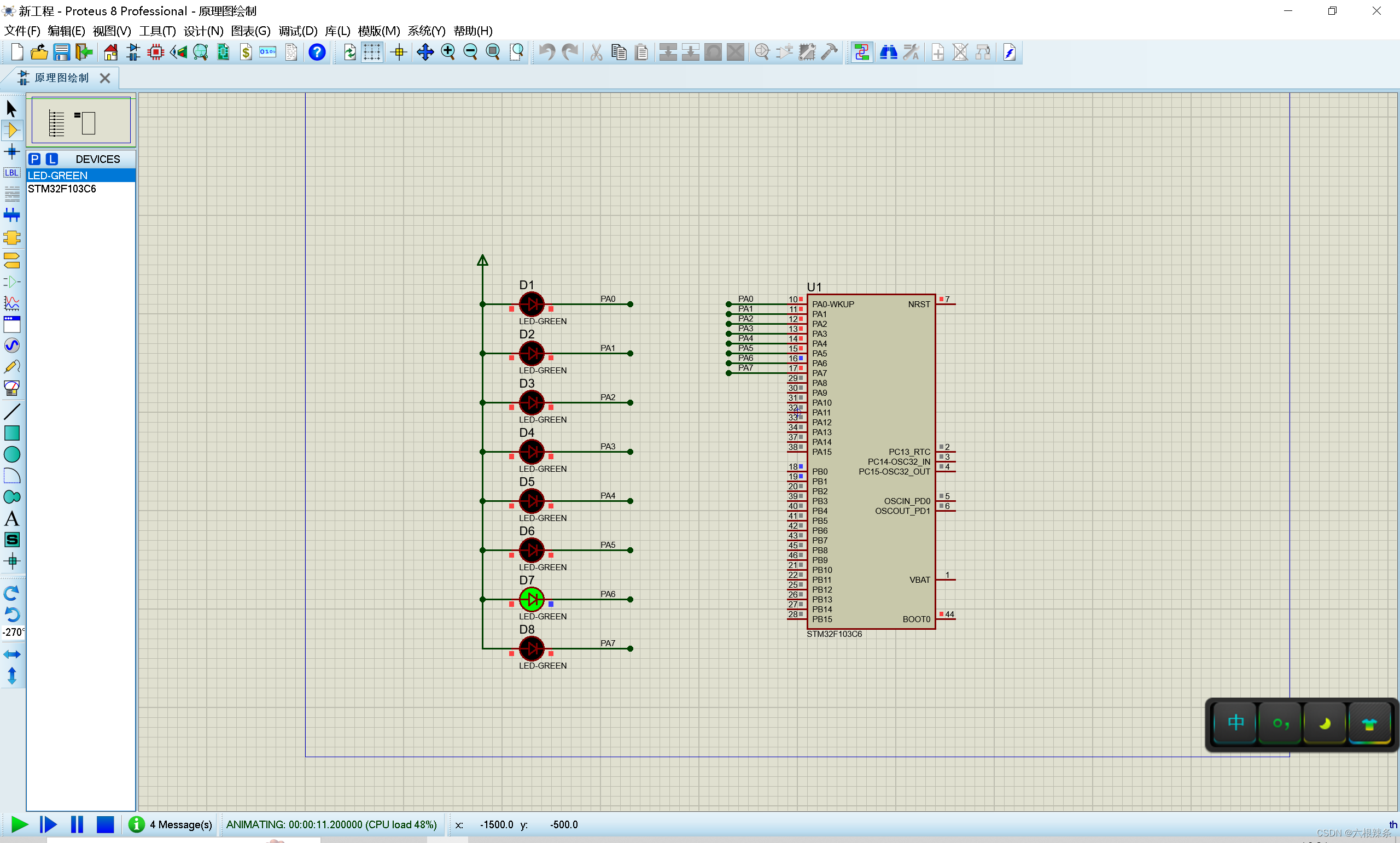

 1.proteus仿真

D1到D8循环点亮

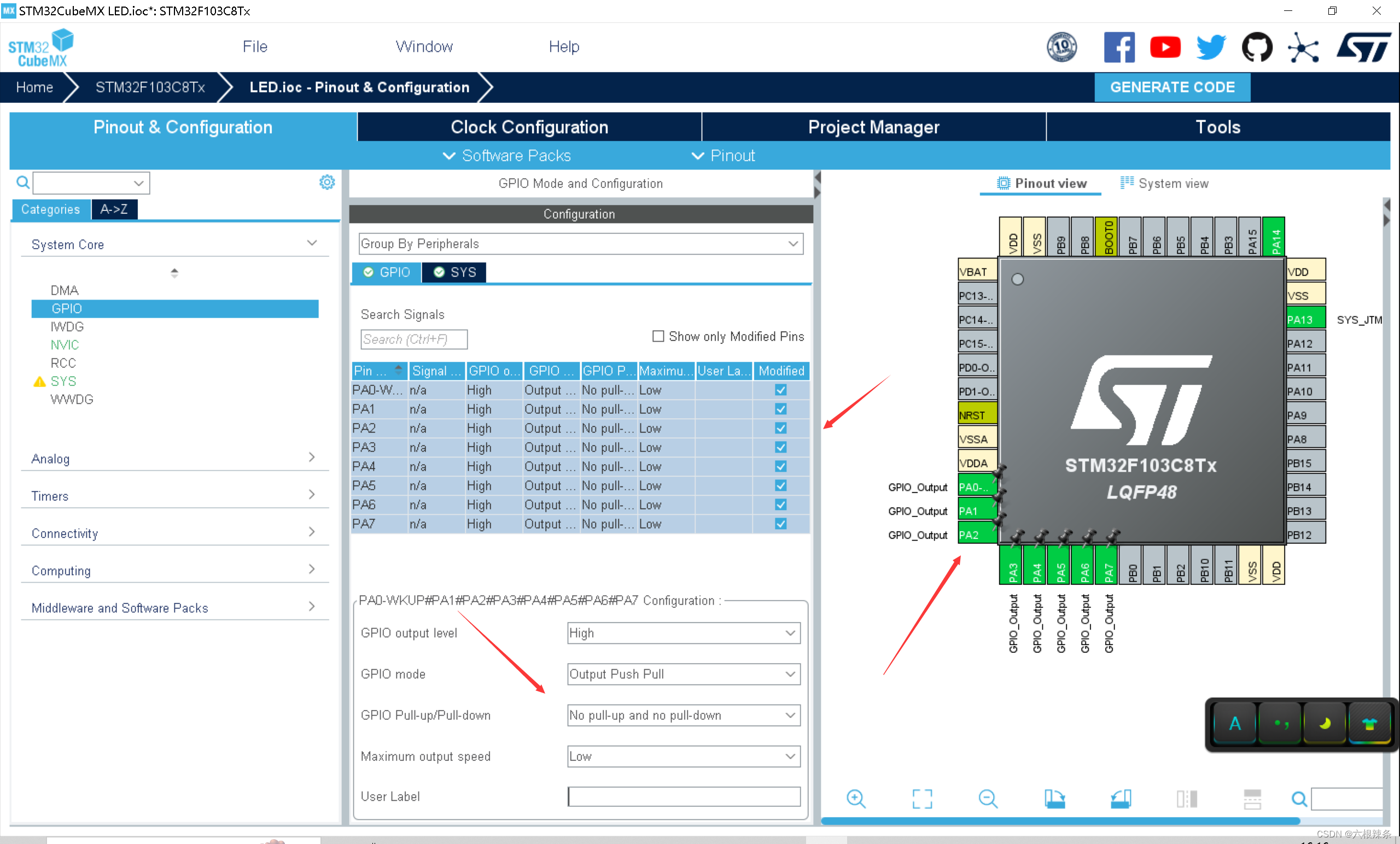

2.配置stm32cubemx,其他步骤和上面一样,只需修改端口

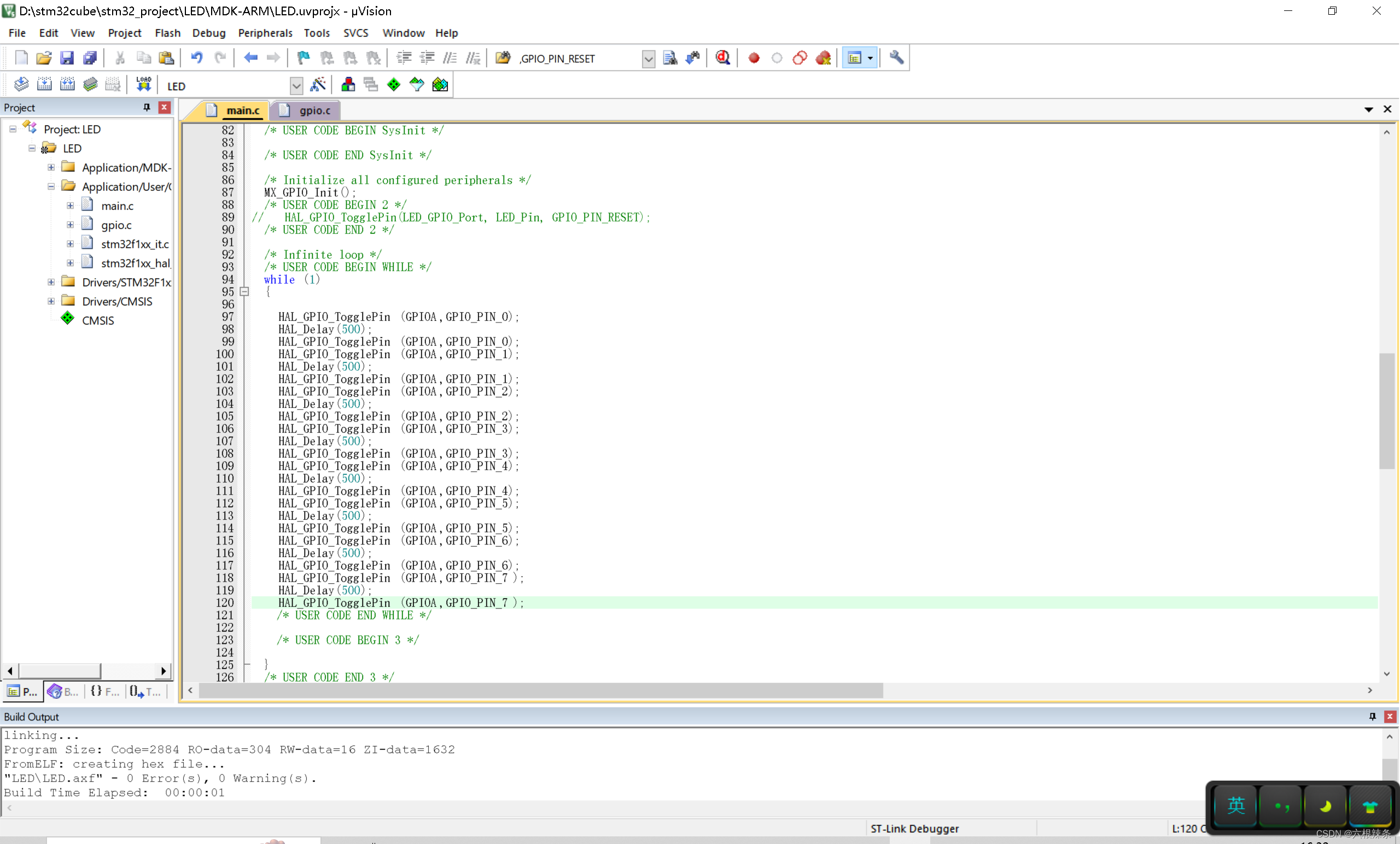

3.进入keil5



  /* USER CODE BEGIN WHILE */
  while (1)
  {

		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_0);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_0);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_1);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_1);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_2);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_2);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_3);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_3);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_4);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_4);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_6);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_6);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_7);
		HAL_Delay(500);
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_7);
    /* USER CODE END WHILE */

HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_0); 翻转端口电平,如果是高就变低,如果是低就变高

传入即可看到D1到D8循环点亮,是不是很简单呢?^_^
