交换小实验

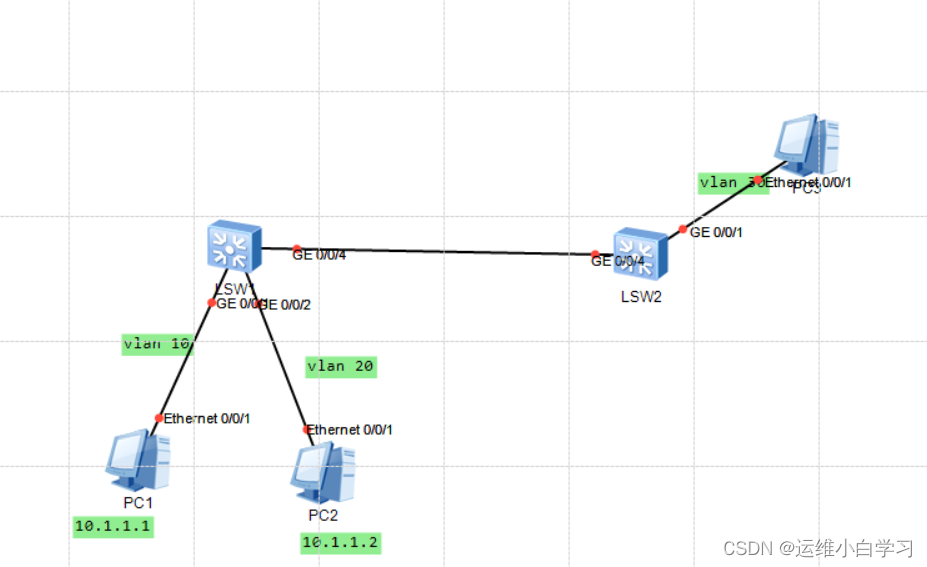

1.实验拓扑

 2.要求

主机1.2可以与服务器通讯

主机1.2之间无法通讯

3.分析

sw1 sw2 3种vlan都可以传递 所以 都需要打标签

4.配置

在SW1 SW2 之间创建trunk干道  先创建 vlan 10 20 30

[sw1]vlan batch 10 20 30

[sw1-GigabitEthernet0/0/4]port link-type trunk
[sw1-GigabitEthernet0/0/4]port trunk allow-pass vlan all
sw2上同理

要让g/0/01 口通过vlan 10  20  但不能通过30

[sw1-GigabitEthernet0/0/1]port link-type hybrid

[sw1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
打上标签
[sw1-GigabitEthernet0/0/1]port hybrid tagged vlan 10
同时也能卸下标签
[sw1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 30

2号接口也要能卸除 20 和 30 的标签
sw1-GigabitEthernet0/0/2]port hybrid pvid vlan 20

[sw1-GigabitEthernet0/0/2]port hybrid untagged vlan 20 30

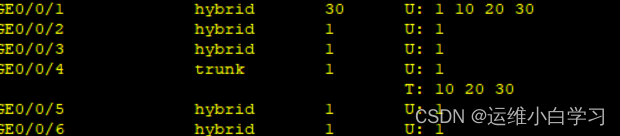

 SW2上三个标签都要被移除

[sw2-GigabitEthernet0/0/1]port hybrid pvid vlan 30
[sw2-GigabitEthernet0/0/1]port hybrid untagged vlan 30 10 20



这个实验要在混合接口下进行
