雷达原理与系统总复习（二）雷达原理第二章——雷达发射机

一、雷达发射机的任务和基本组成；

雷达发射机的任务：为雷达系统提供一种满足特定要求的大功率射频发射信号，经过馈线和收发开关并由天线辐射到空间

任务分解：

1.产生符合要求的波形

2.调制到射频

3.放大获得要求的发射功率

雷达发射机的组成：

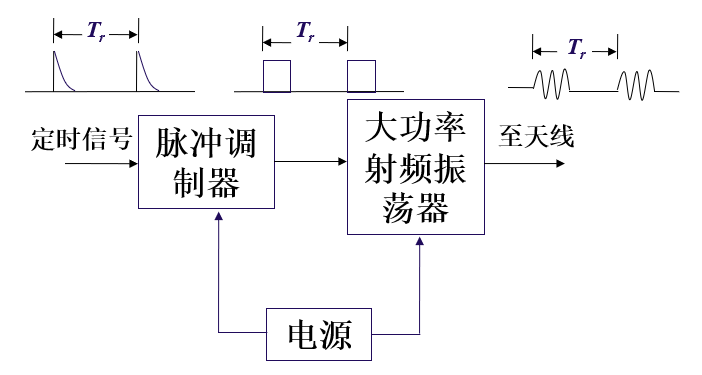

1.单极振荡式发射机（结构最简单，性能比较差）

优点：简单、成本低

缺点：频率稳定度差、难以实现脉间相参和复杂波形

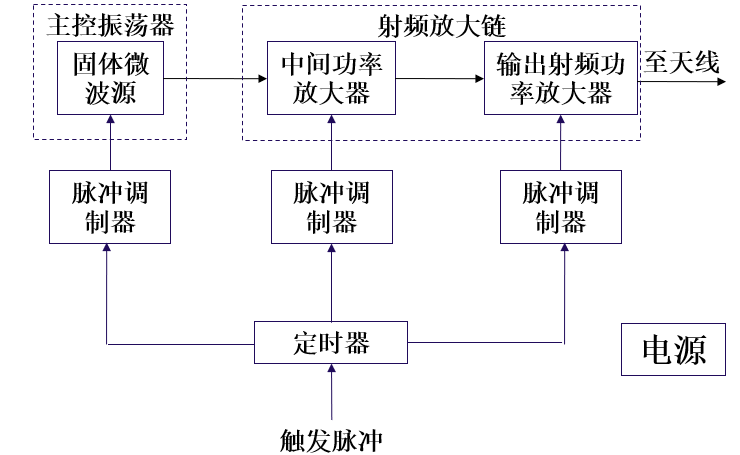

2.主振放大式发射机（相对复杂，性能比较好）

特点：高频稳度、容易实现复杂波形和脉间相参

3.固态发射机

集成微波功率器件、低噪声放大器、固态发射或收发模块。

体积小、重量轻、系统设计灵活

多用于相控阵雷达

二、雷达发射机的类型

单极振荡式发射机、主振放大式发射机、固态发射机

三、雷达的分辨力；

见上一篇文章

四、雷达发射机的主要质量指标（频率、输出功率、总效率、信号形式、稳定度或频谱纯度）

1.工作频率（工作波段、带宽）

工作频率决定发射管的种类，以1GHz为分界，

<1GHz，微波三、四极管

>1GHz，多腔磁控管，大功率速调管，行波管和前向波管

2.输出功率

峰值（脉冲）功率Pt

平均功率Pav

二者关系

τ/Tr称为工作比或占空比

3.总效率

雷达发射机总效率=发射机输出功率/总输入功率



        4.信号形式

        常规脉冲

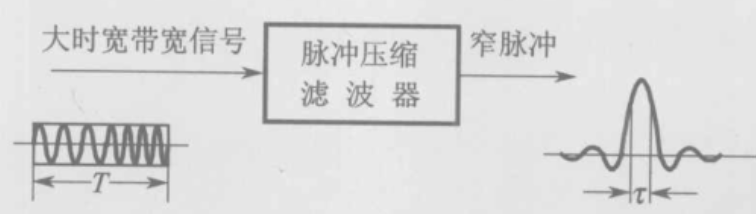

        脉冲压缩波形（含LFM和相位编码）

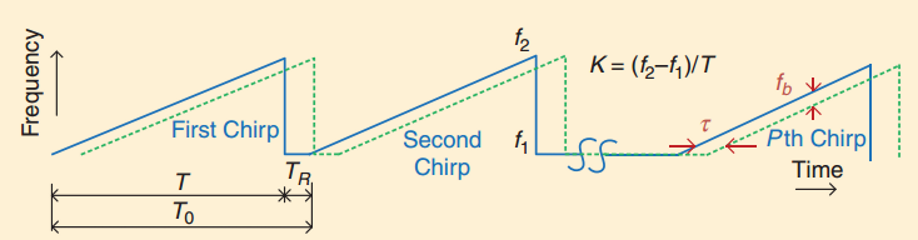

        调频连续波







        5.信号的稳定度或频谱纯度

        信号的稳定度：信号的各参数（如幅度、频率、脉宽、脉冲重复频率）随时间的变化

        频谱纯度：发射信号∆𝐵带宽内的单边带功率和发射信号总功率的比值（用dB计）
