南京芯麒电子-基于ZU19EG的4路100G光纤加速卡

        该平台是由16nm工艺的的ZYNQ UltraScale+系列主器件ZU19EG构建的一款加速处理卡平台，支持 PCIE Gen3x16 模式，PS端搭载一组64-bit DDR4，总容量达4GB，可稳定运行在2400MT/s，PL端支持两组64-bit DDR4，每组容量均为4GB，最高运行速率支持2666MT/s。板卡支持 4 路 QSFP28 接口，支持 4x100G 数据传输速率，板卡设计满足工业级要求，可用于数据中心、智能网卡、DPU 等领域。

主芯片为ZYNQ UltraScale+ ZU19EG-FFVC1760；

PL 2组64bit 2400M DDR4，单组4GB字节容量，总容量8GB，支持PL部分高速存储和处理；

PS部分1组64bit位宽DDR4，单组4GB字节；

4路QSFP28接口；

1路标准FMC+接口，可搭配各类FMC子卡使用；

支持外部时钟输入；

主芯片

ZYNQ UltraScale+ ZU19EG-FFVC1760；

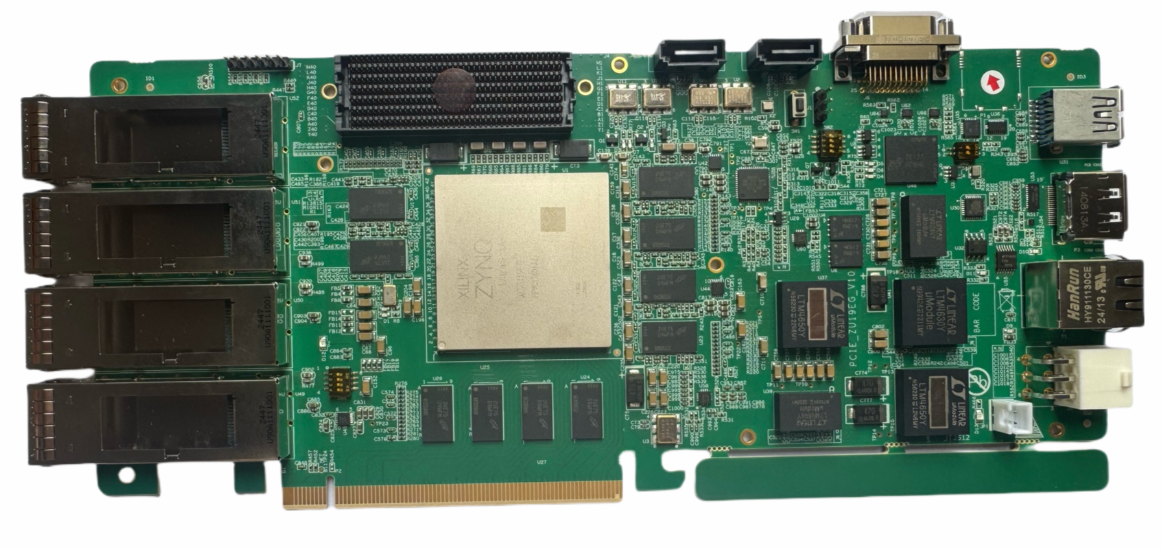

产品实物图

主要技术指标

PL 2组64bit 2400M DDR4，单组4GB字节容量，总容量8GB，支持PL部分高速存储和处理； PS部分1组64bit位宽DDR4，单组4GB字节；

4路QSFP28接口；

1路标准FMC+接口，可搭配各类FMC子卡使用；

PCIe Gen3 x16，高速数据通讯，附带DMA传输例程；

可配置的Dual QSPI 加载；

支持MicroSD卡加载；

1000Base-T以太网（RJ45）端口（CPU端）；

USB接口支持；

支持外部时钟输入；



物理与电气特性

 板卡尺寸：254mm*111mm;

供电：PCIE或12V供电；

散热：风冷或导冷散热；

环境特性：

工作温度：-40-85℃；

工作湿度：10%-80%

参考设计

PCIE 3.0 X16测试程序；

QSFP28光口回环测试程序；

DDR4 接口测试程序；

FMC子卡测试程序；
