什么是Lora,这个技术有什么有优势，其他的无线通信技术还有什么

为什么要操作EEPROM，这个存储内存有什么作用

什么是Lora,这个技术有什么有优势，其他的无线通信技术还有什么

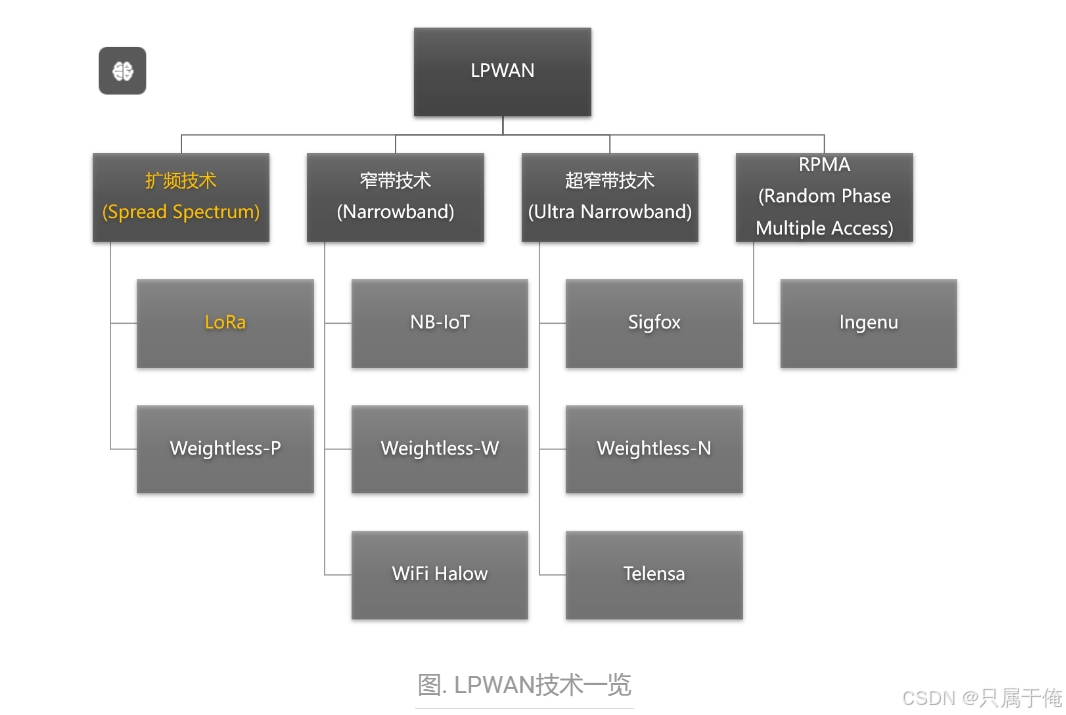

低功耗广域网（LPWAN）是物联网解决物联网远距离，LPWAN不只是一种技术，而是代表对的一簇有着各种形式的低功耗广域网技术，只不过Lora是LPWAN中最成熟，应用最广泛的技术之一

在早期的研究中，主要有三种技术为物联网体系提供数据传输服务

远距离高速率传输协议，包括蜂窝网络通信技术，如3G,4G，5G等相关技术
第二类是近距离高速传输技术，如WIFI ,蓝牙，主要用在家庭和日常生活中
第三类是近距离低功耗,如Zigbee ,RFID

上面三类技术都要求比较高的信噪比，无法在复杂环境中实现远距离低功耗传输，LPWAN技术填补了这一技术空白。

Lora是Long Range Communication的简称，可达到-148dBm的接收灵敏度，以0.3~50kbps换取更远的通讯距离大概15km和低功耗。

物联网通信https://iot-book.github.io/6_%E6%95%B0%E5%AD%97%E8%B0%83%E5%88%B6%E4%B8%8E%E8%A7%A3%E8%B0%83/S7_%E7%9B%B8%E5%AF%B9%E5%AE%8C%E6%95%B4%E7%9A%84%E9%80%9A%E4%BF%A1%E7%B3%BB%E7%BB%9F%E5%AE%9E%E7%8E%B0/

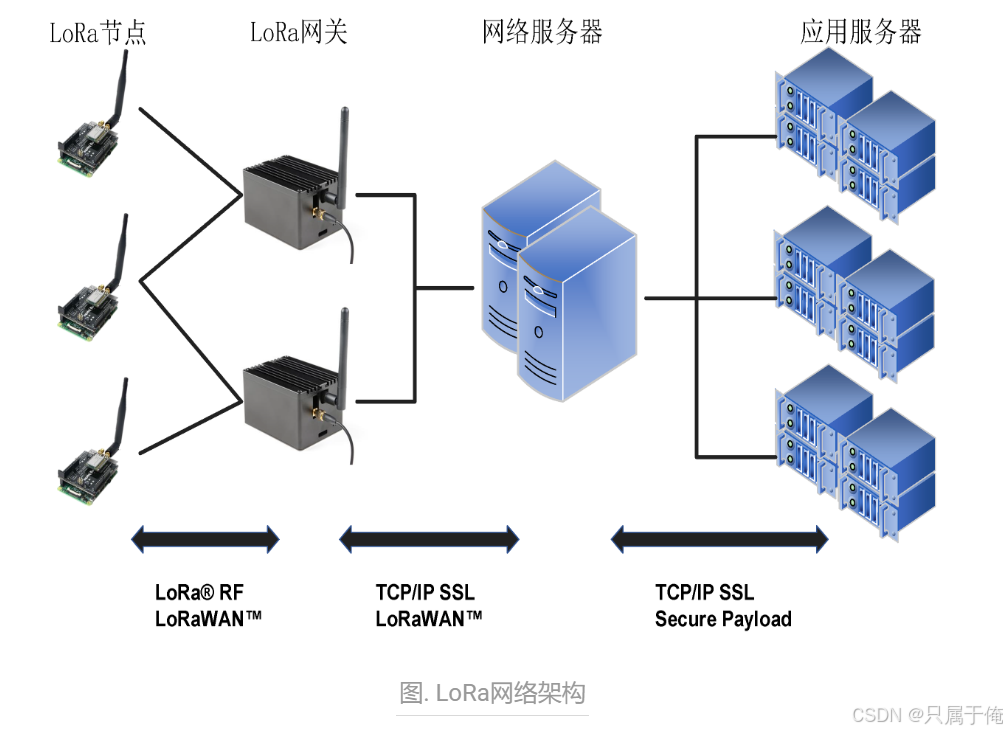

Lora的系统架构

通信过程。实现Lora通信需要节点，网关，网络服务器和应用服务器。网关收到数据包后，对数据包进行解码，并将解码结果通过蜂窝或者有线网络传输给网络服务器，这一阶段使用TCP/IP 进行传输。网络服务器根据内容将数据发送至不同的应用服务器，供用户读取和使用，这一阶段也使用TCP/IP进行传输和加密。

准备前提

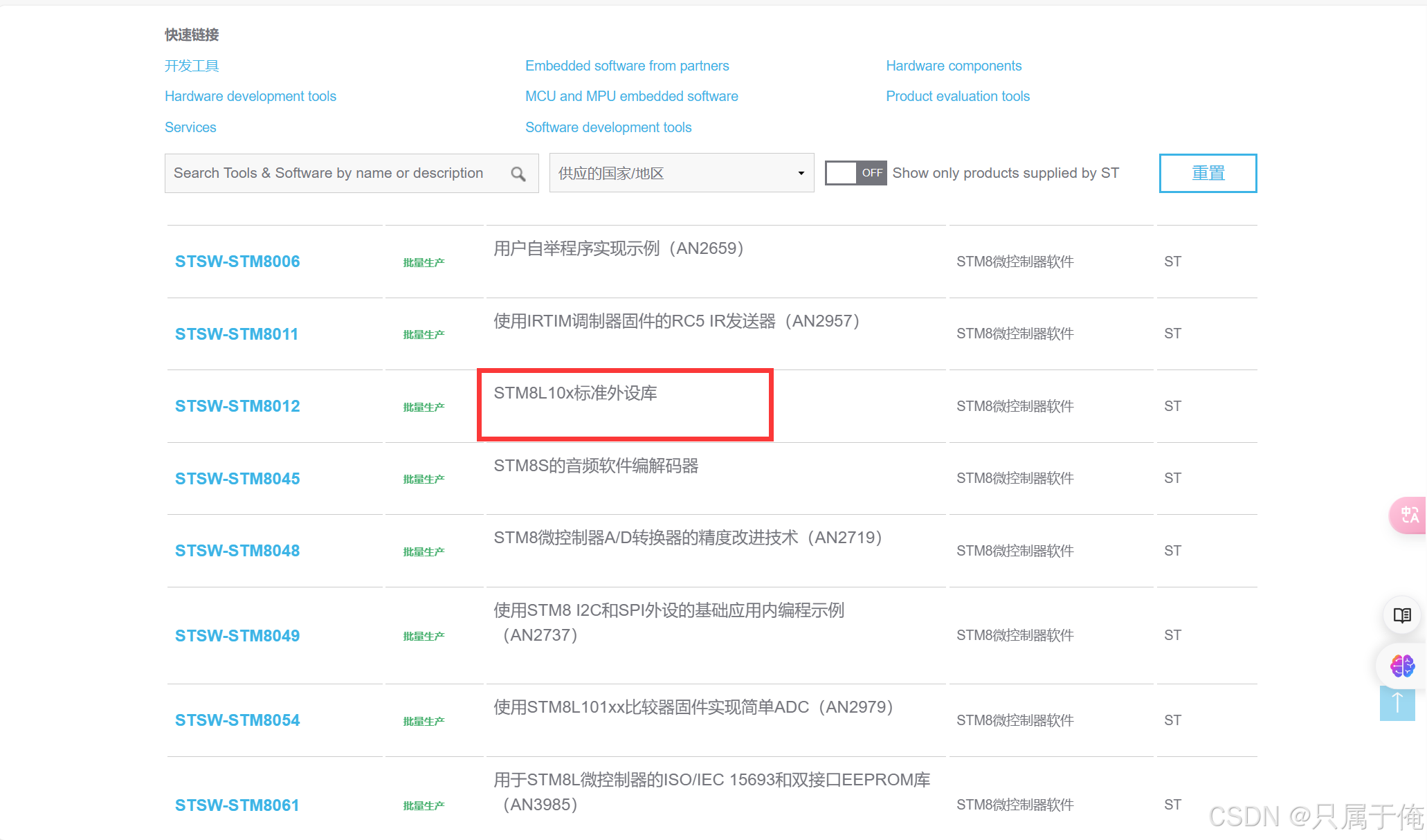

芯片相关资料下载

官网https://www.st.com

开发流程

先移植代码后分析代码，根据分析的结果拓展代码的功能

开发环境部署

IAR开发软件下载好后，搭建开发环境

获取官方库文件

我有个想法，既然官方都会外设驱动代码，如果是我来开发的话，我肯定拿到案例开始测试代码

先自己玩明白

有个问题，为什么GPIO有那么多的工作模式

开漏和推挽的作用分别是什么

STM8对sx1278有什么作用

SPI起到什么作用：明白了，串口将数据发送给STM8,STM8通过SPI通信的方式发送给sx1278,之后数据以无线通信的方式传递出去。

实际工作中，外设的代码，我们先移植别人的代码，实现功能，然后再分析代码。

接下来我会根据开发手册研究定时器的计时方法

typedef enum
{
  TIM4_Prescaler_1    = ((uint8_t)0x00), /*!< Time base Prescaler = 1 (No effect)*/
  TIM4_Prescaler_2     = ((uint8_t)0x01),  /*!< Time base Prescaler = 2 */
  TIM4_Prescaler_4     = ((uint8_t)0x02),  /*!< Time base Prescaler = 4 */
  TIM4_Prescaler_8    = ((uint8_t)0x03),  /*!< Time base Prescaler = 8 */
  TIM4_Prescaler_16    = ((uint8_t)0x04),  /*!< Time base Prescaler = 16 */
  TIM4_Prescaler_32    = ((uint8_t)0x05),  /*!< Time base Prescaler = 32 */
  TIM4_Prescaler_64    = ((uint8_t)0x06),  /*!< Time base Prescaler = 64 */
  TIM4_Prescaler_128   = ((uint8_t)0x07),  /*!< Time base Prescaler = 128 */
  TIM4_Prescaler_256   = ((uint8_t)0x08),  /*!< Time base Prescaler = 256 */
  TIM4_Prescaler_512   = ((uint8_t)0x09),  /*!< Time base Prescaler = 512 */
  TIM4_Prescaler_1024  = ((uint8_t)0x0A),  /*!< Time base Prescaler = 1024 */
  TIM4_Prescaler_2048  = ((uint8_t)0x0B),  /*!< Time base Prescaler = 2048 */
  TIM4_Prescaler_4096  = ((uint8_t)0x0C),  /*!< Time base Prescaler = 4096 */
  TIM4_Prescaler_8192  = ((uint8_t)0x0D),  /*!< Time base Prescaler = 8196 */
  TIM4_Prescaler_16384 = ((uint8_t)0x0E),  /*!< Time base Prescaler = 16384 */
  TIM4_Prescaler_32768 = ((uint8_t)0x0F)   /*!< Time base Prescaler = 32768 */
}TIM4_Prescaler_TypeDef;




void TIM4_TimeBaseInit(TIM4_Prescaler_TypeDef TIM4_Prescaler,
                       uint8_t TIM4_Period)
{
  /* Check TIM4 prescaler value */
  assert_param(IS_TIM4_PRESCALER(TIM4_Prescaler));
  /* Set the Autoreload value */
  TIM4->ARR = (uint8_t)(TIM4_Period);
  /* Set the Prescaler value */
  TIM4->PSCR = (uint8_t)(TIM4_Prescaler);
}

TIM4_Prescaler表示定时器工作时钟，TIM4_Period表示定时器需要计数个数

根据定时器工作时钟可以算出计数周期，分频越大，计数周期越大，以1ms为例

分频64

计数周期： 1 / (16M / 32768) =4us 计数个数：1ms / 4us =250

为什么还要创建一个标准工程？对官方提供的代码整理和封装？

串口代码解析

发送数据寄存器为空时，触发中断使用`USART_SendDta8()`发送一个字节。直到缓冲中的数据发送完毕关闭中断。

#define TxBufferSize   (countof(TxBuffer) - 1)
uint8_t TxBuffer[] = "\n\rHyperTerminal Interrupt: USART-Hyperterminal communication using Interrupt\n\r";

uint8_t NbrOfDataToTransfer = TxBufferSize;
uint8_t TxCounter = 0;


INTERRUPT_HANDLER(USART_TX_IRQHandler, 27)
{
  STM_EVAL_LEDInit(LED2);

  /* Write one byte to the transmit data register */
  USART_SendData8(TxBuffer[TxCounter++]);

  if (TxCounter == NbrOfDataToTransfer)
  {
    STM_EVAL_LEDToggle(LED2);
    /* Disable the USART Transmit interrupt */
    USART_ITConfig(USART_IT_TXE, DISABLE);
  }
}
