蓝桥杯单片机-零基础入门（三）

链接: B站出处

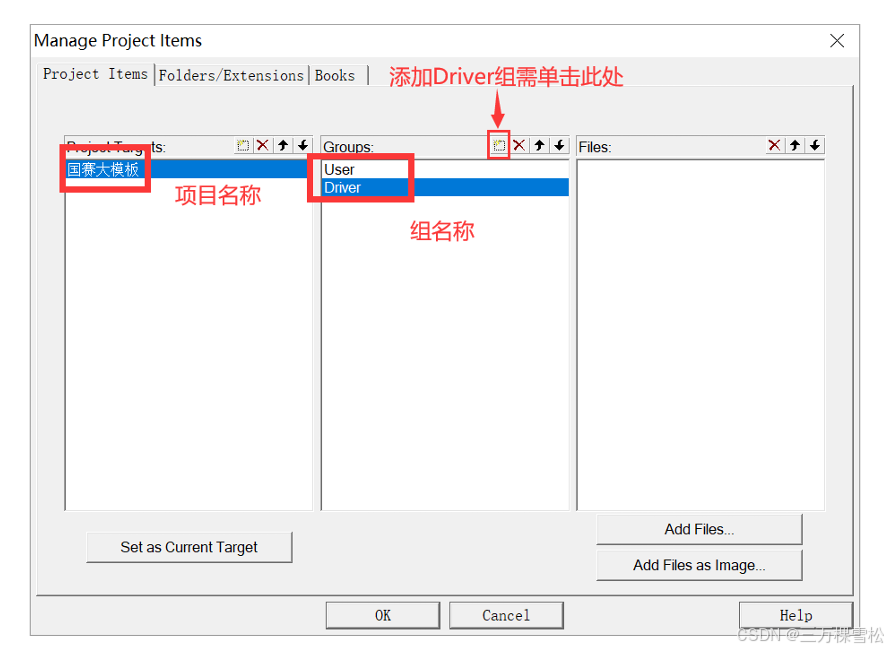

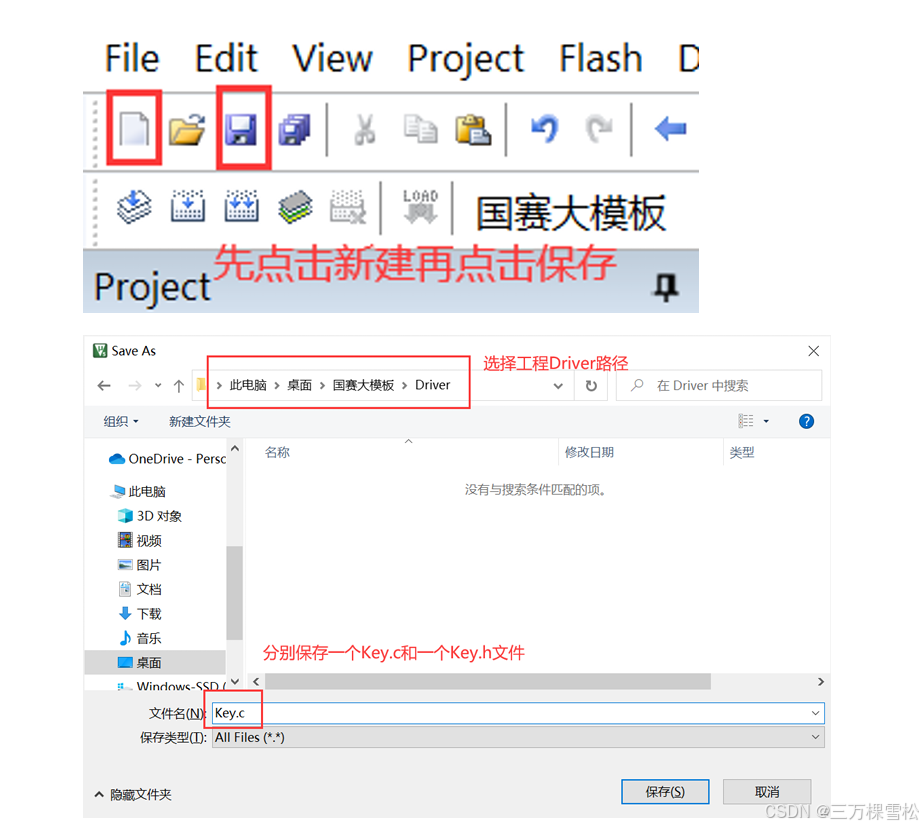

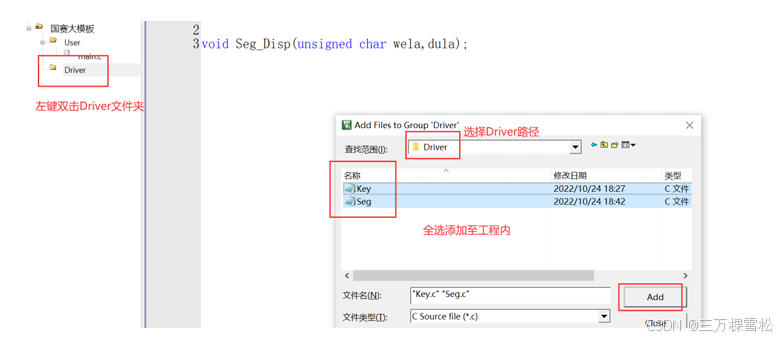

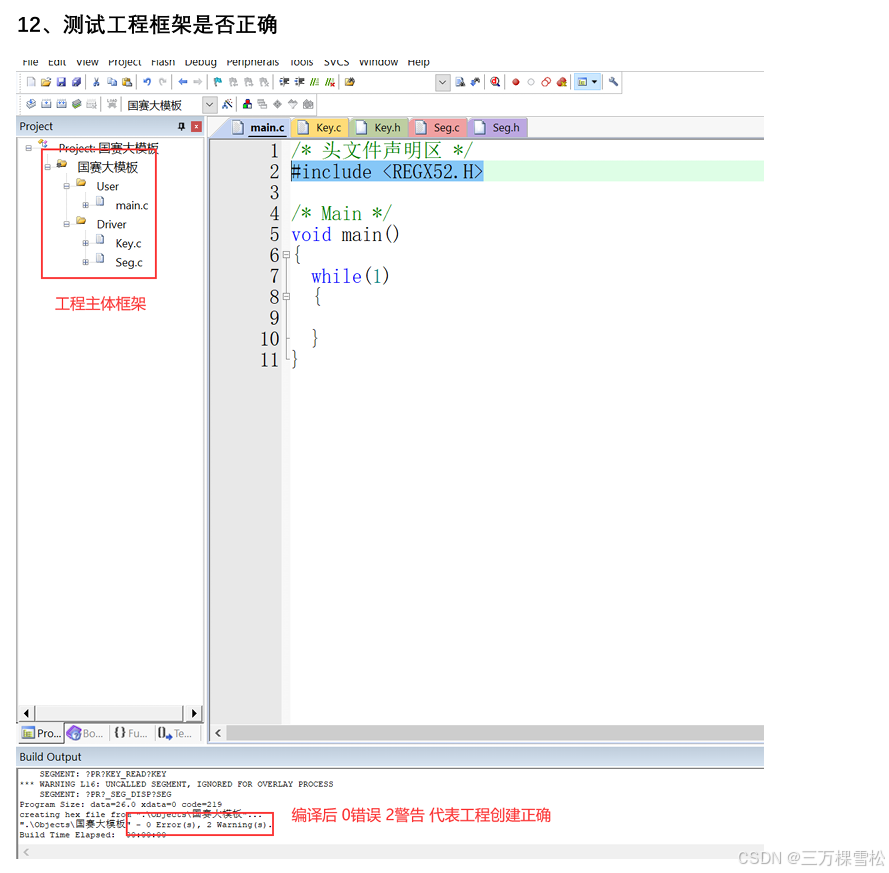

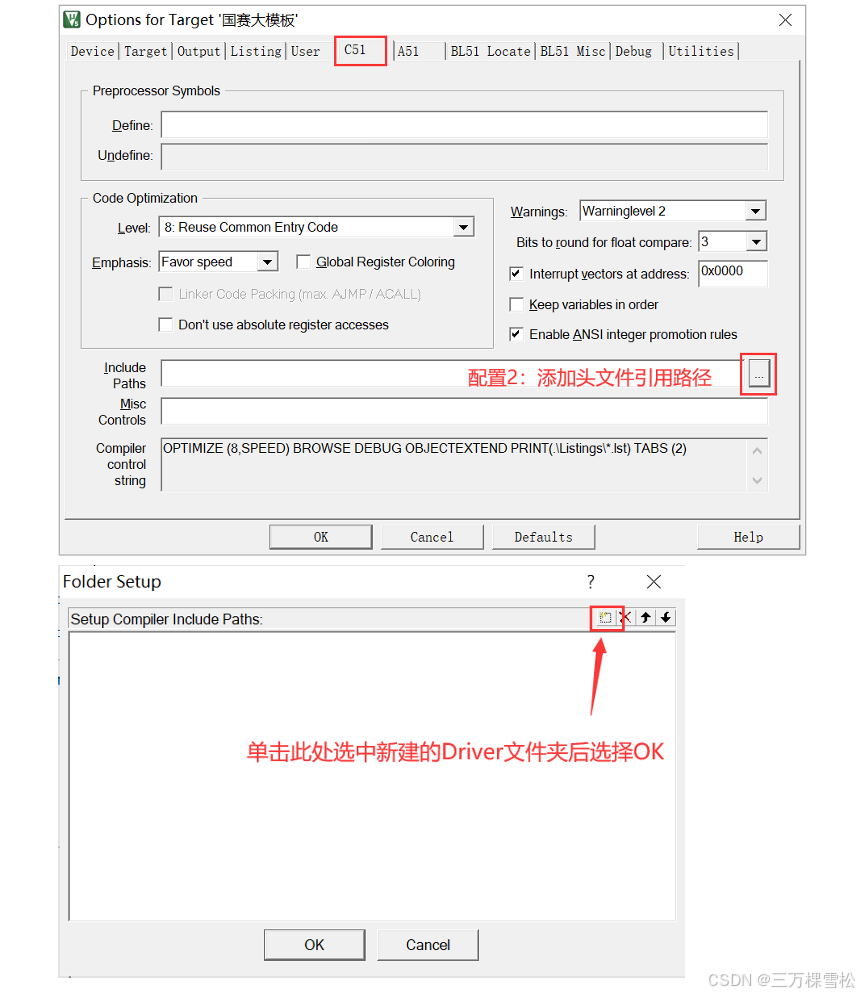

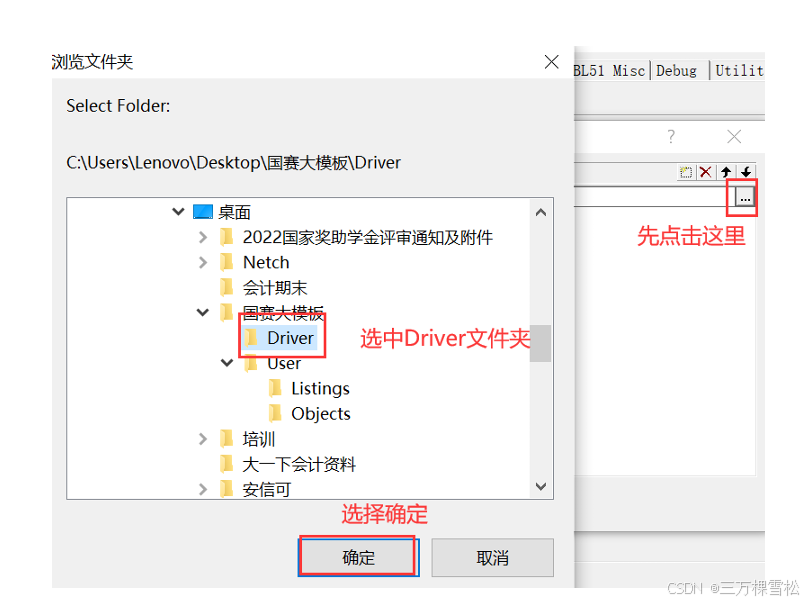

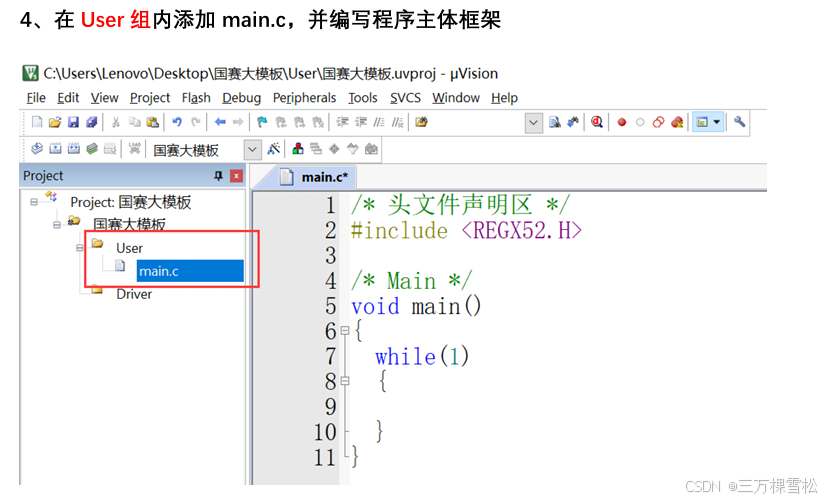

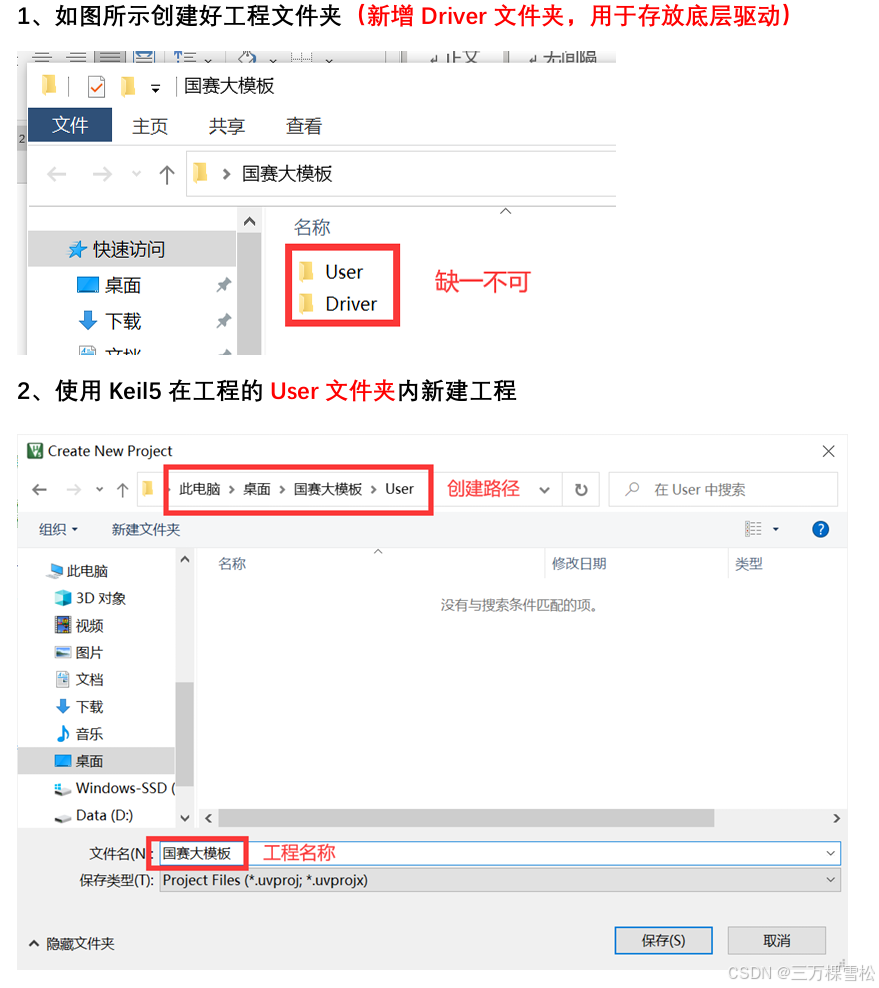

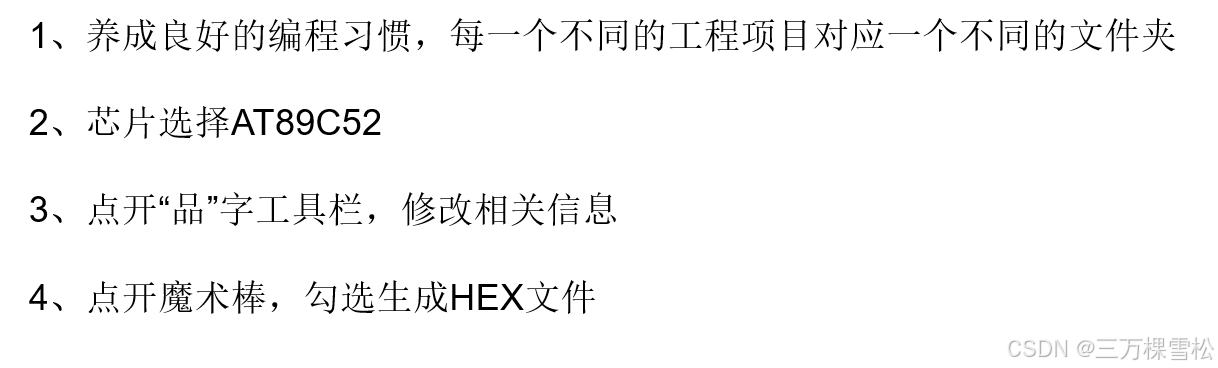

1.新建工程

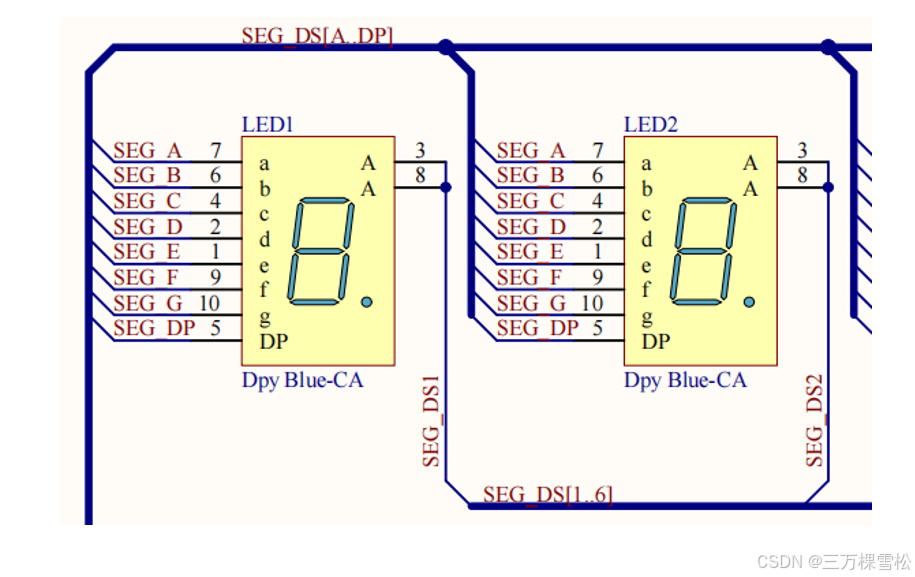

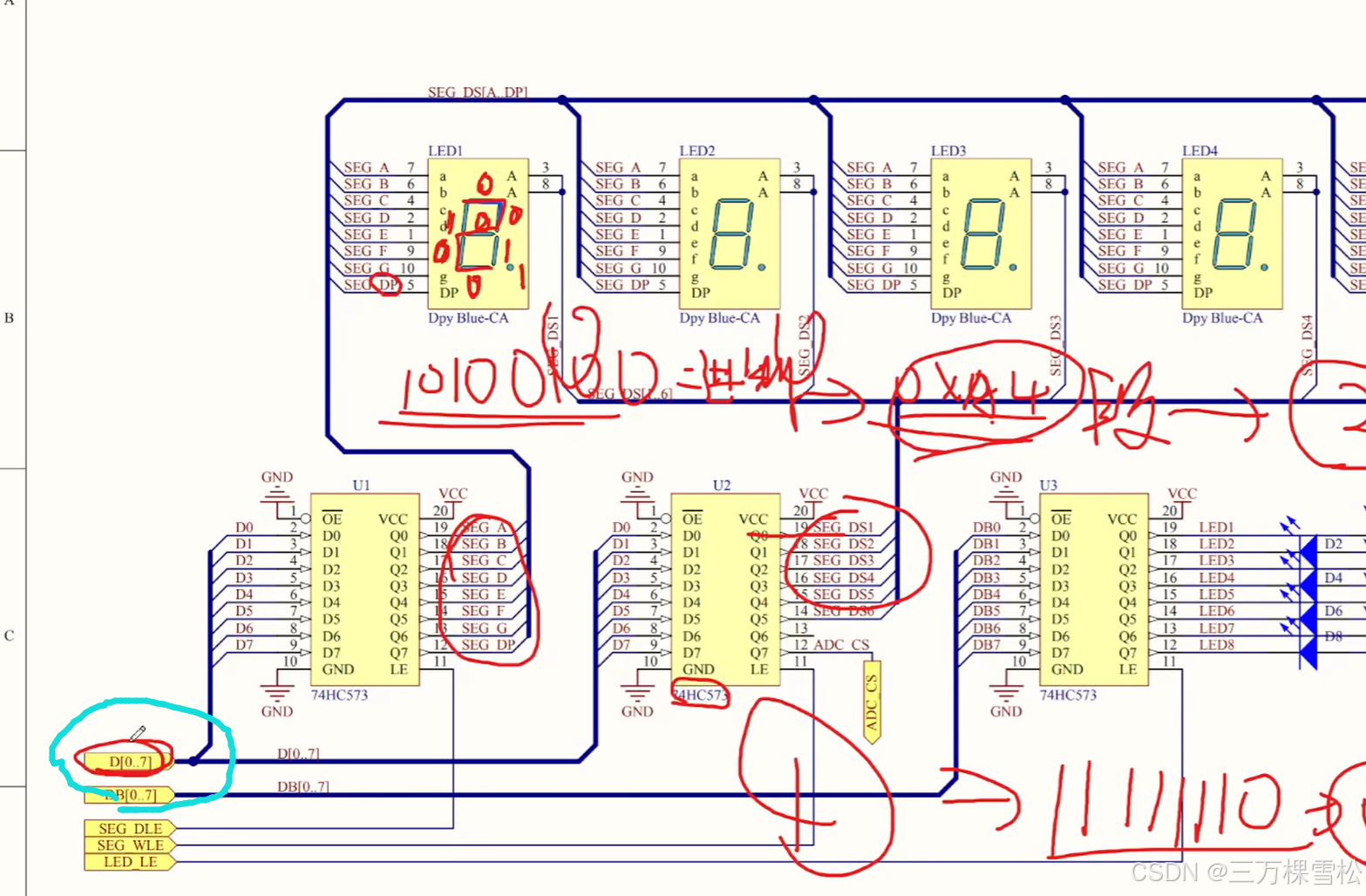

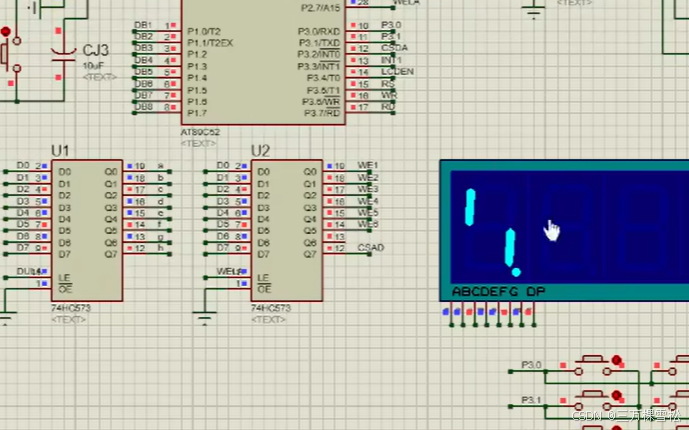

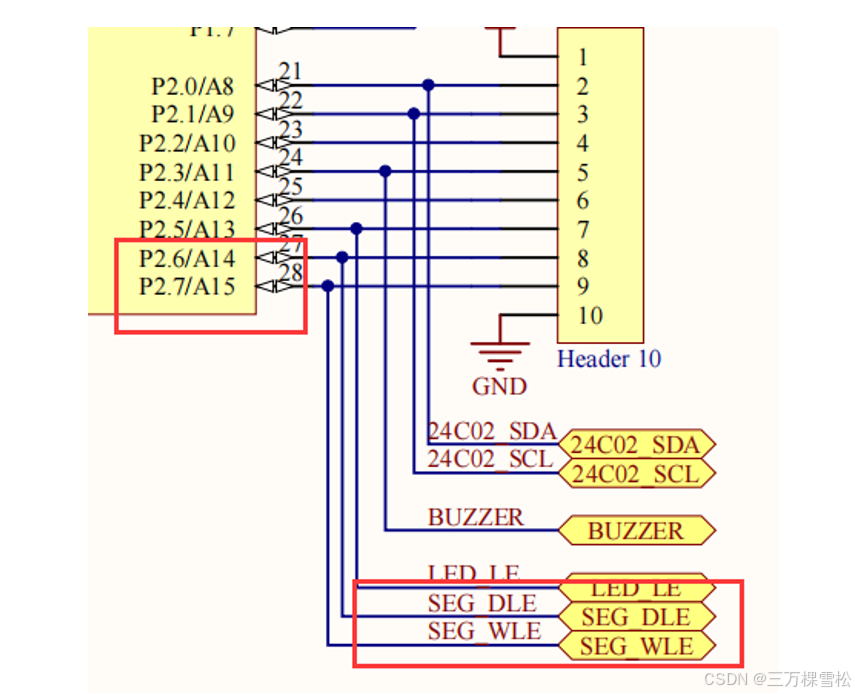

2.认识SEG原理图

SEG_DLE为段选，选择哪一段LED亮
SEG_WLE为位选，选择哪一位数码管亮

PS：若0为亮

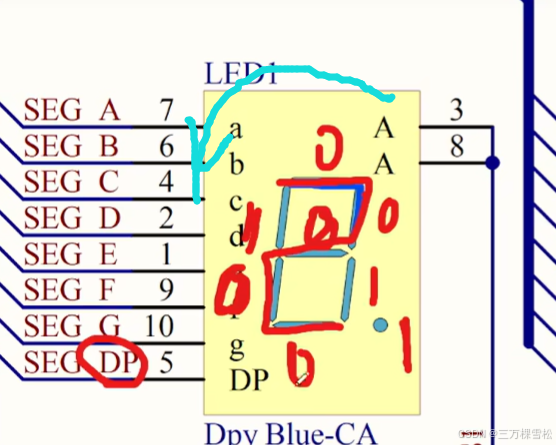

先DP，再中间读，然后逆时针读出。为1 0 100100为0xA4段选
如果我们想让第一个数码管亮，则为 1111 1110为0xfe位选

3.编写程序

1.引入

由上面的对应关系可以看出，位选和段选都要写到P0之中去。
为了解决这种冲突，我们使用锁存器。

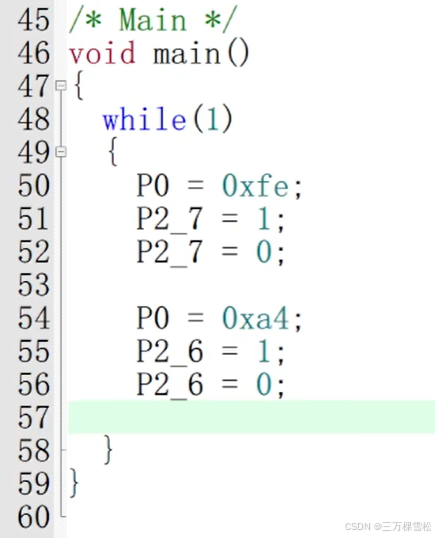

就是相应赋1赋值，赋0锁住。

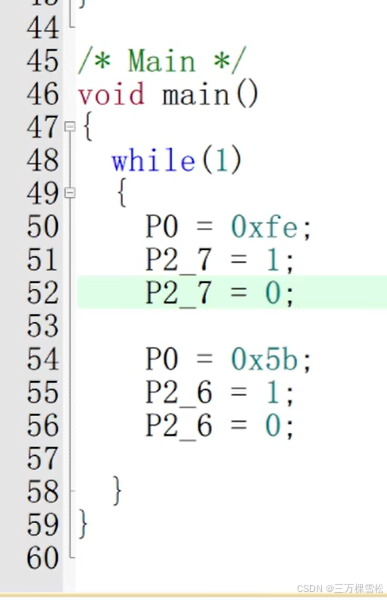

发现0/1搞反了


但是每个都这么写就太麻烦了。

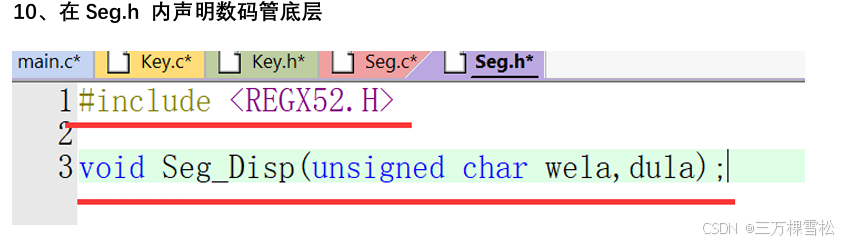

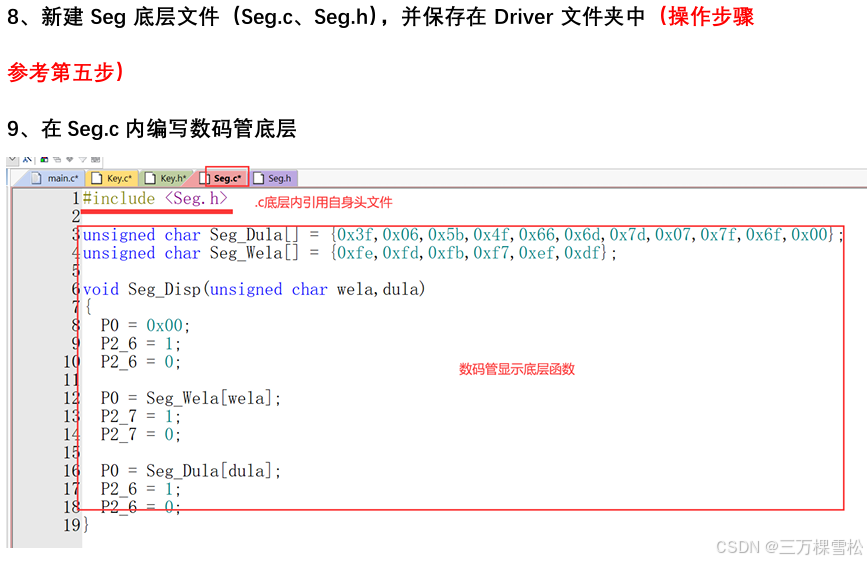

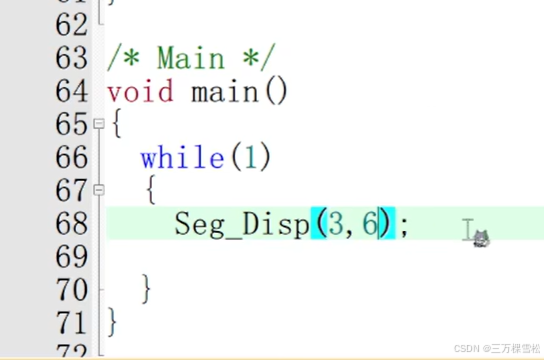

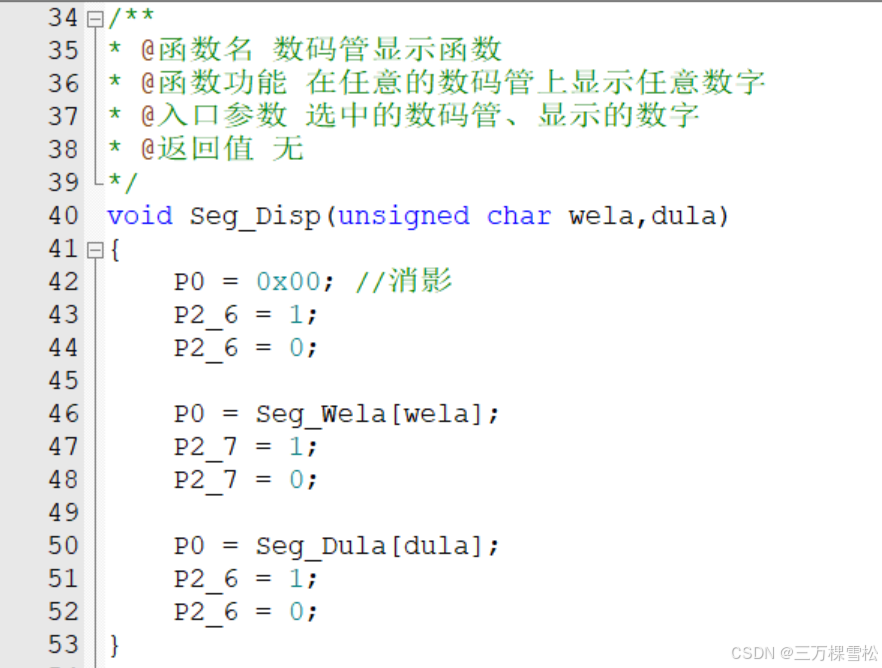

2.模块化函数

PS：消影是对于动态数码管的，静态无所谓。


但是这在现实中可能不一定能实现，因为没有延时可能会太快了看不到。

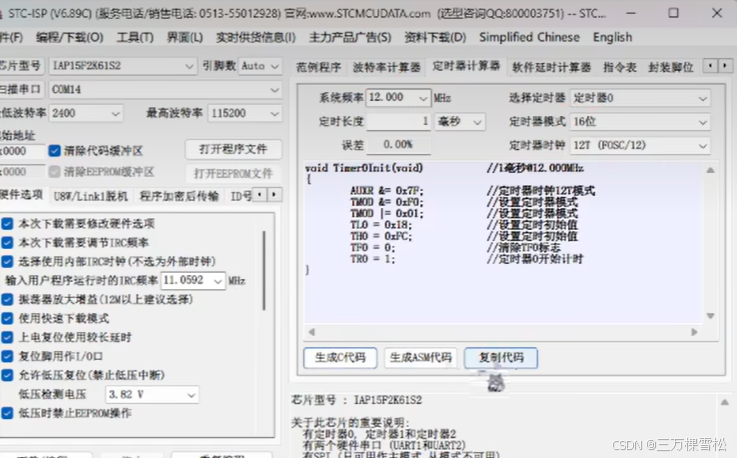

用Delay是最简单的，但是是最不好的。这里可以用定时器。

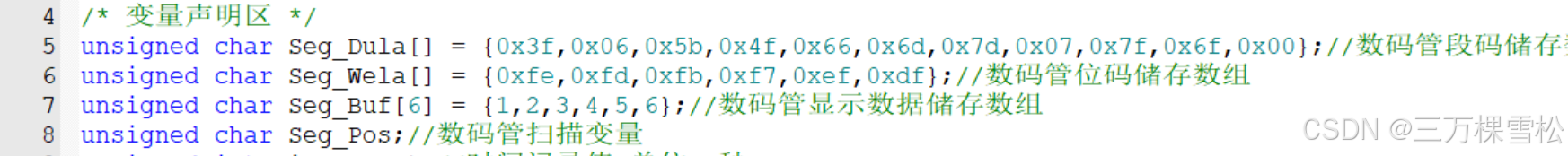

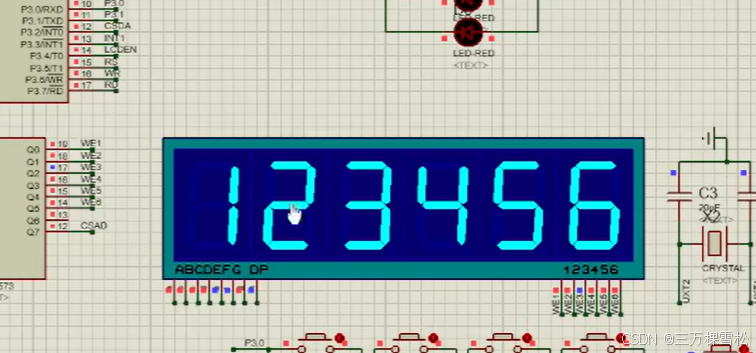

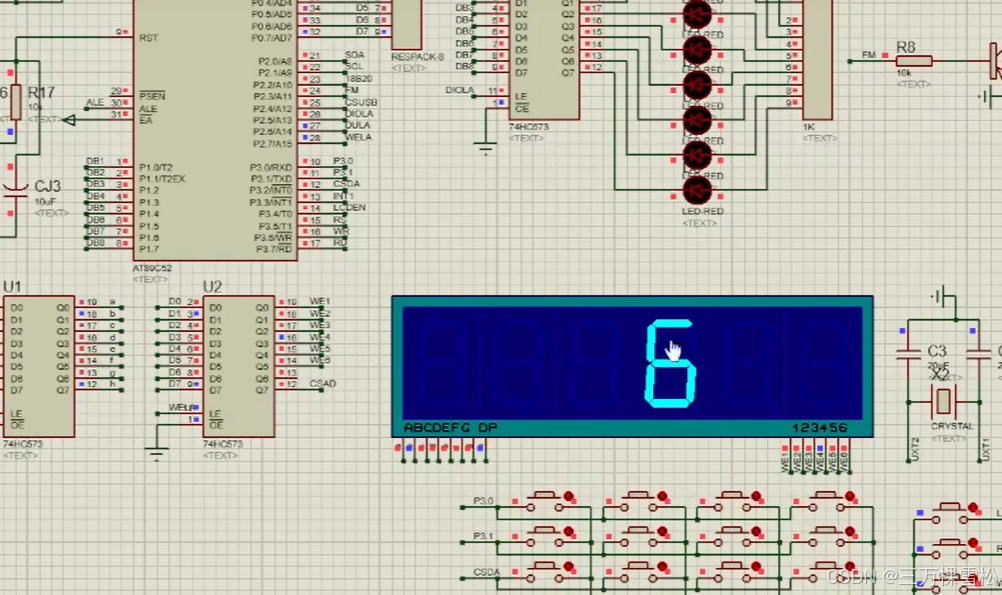

3.动态数码管

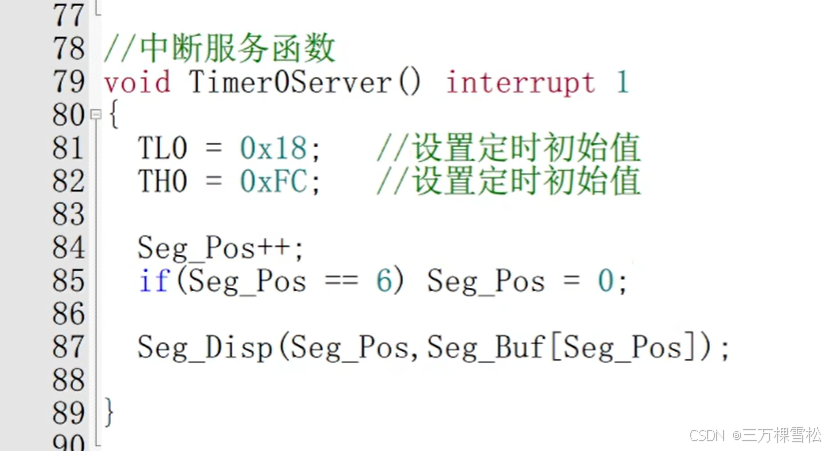

用定时器中断的方式去扫。

注意参数

删、加一下。

interrupt 1 这句对应的是定时器0中断，就是这么写的，不用深究。

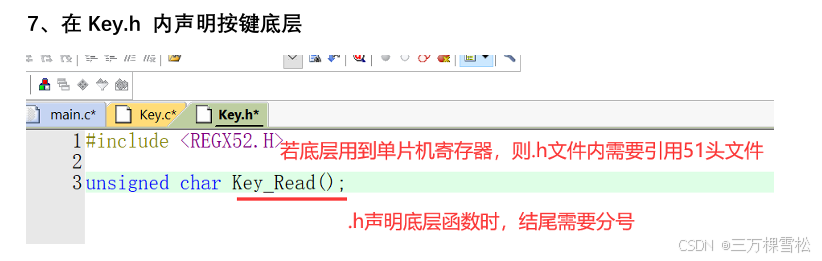

4.国赛大模板

/* 头文件声明区 */
#include <REGX52.H>//单片机寄存器专用头文件
#include <Key.h>//按键底层驱动专用头文件
#include <Seg.h>//数码管底层驱动专用头文件

/* 变量声明区 */
unsigned char Key_Val,Key_Down,Key_Old;//按键专用变量
unsigned char Key_Slow_Down;//按键减速专用变量
unsigned char Seg_Buf[6] = {10,10,10,10,10,10};//数码管显示数据存放数组
unsigned char Seg_Pos;//数码管扫描专用变量
unsigned int Seg_Slow_Down;//数码管减速专用变量


/* 键盘处理函数 */
void Key_Proc()
{
	if(Key_Slow_Down) return;
	Key_Slow_Down = 1;//键盘减速程序

	Key_Val = Key_Read();//实时读取键码值
	Key_Down = Key_Val & (Key_Old ^ Key_Val);//捕捉按键下降沿
	Key_Old = Key_Val;//辅助扫描变量

}

/* 信息处理函数 */
void Seg_Proc()
{
	if(Seg_Slow_Down) return;
	Seg_Slow_Down = 1;//数码管减速程序

}

/* 其他显示函数 */
void Led_Proc()
{

}

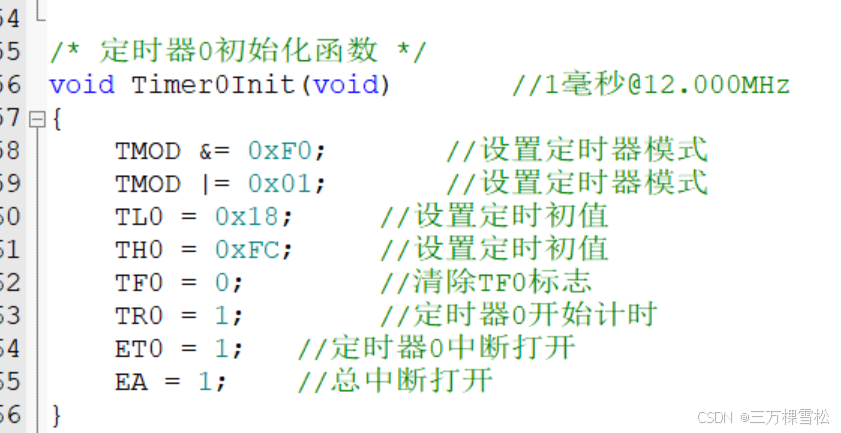

/* 定时器0中断初始化函数 */
void Timer0Init(void)		//1毫秒@12.000MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初始值
	TH0 = 0xFC;		//设置定时初始值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0 = 1;        //定时器0中断打开
	EA = 1;         //总中断打开
}

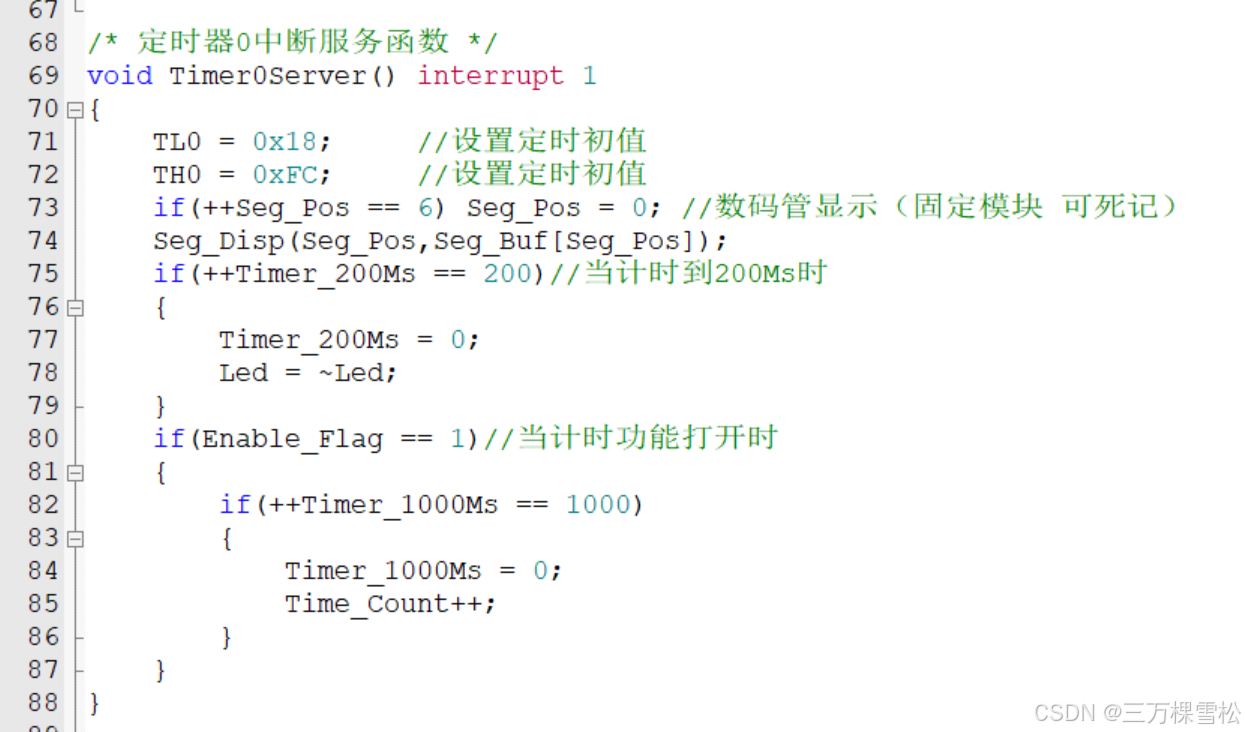

/* 定时器0中断服务函数 */
void Timer0Server() interrupt 1
{
 	TL0 = 0x18;		//设置定时初始值
	TH0 = 0xFC;		//设置定时初始值
	if(++Key_Slow_Down == 10) Key_Slow_Down = 0;//键盘减速专用
	if(++Seg_Slow_Down == 500) Seg_Slow_Down = 0;//数码管减速专用
	if(++Seg_Pos == 6) Seg_Pos = 0;//数码管显示专用
	Seg_Disp(Seg_Pos,Seg_Buf[Seg_Pos]);
}

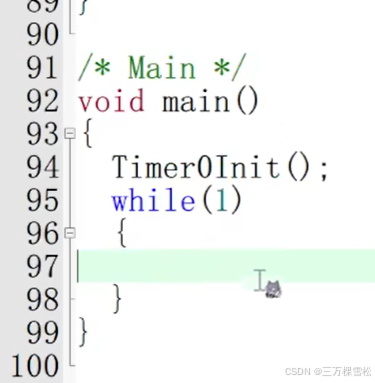

/* Main */
void main()
{
	Timer0Init();
	while (1)
	{
		Key_Proc();
		Seg_Proc();
		Led_Proc();
	}
}
