Android基础学习笔记11：网格布局

学习目标
了解网格布局特点
熟悉网格布局常用属性
掌握线性布局嵌套网格布局

有些应用要求控件很整齐地排成若干行和若干列，当然利用线性布局嵌套是可以实现的，但是太繁琐了，我们可以采用网格布局来实现，就比较简单。

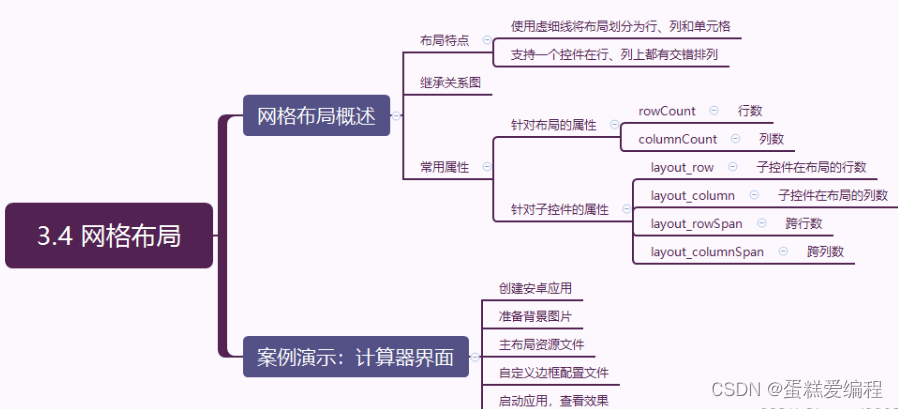

一网格布局概述

1、布局特点

GridLayout布局使用虚细线将布局划分为行、列和单元格，也支持一个控件在行、列上都有交错排列。
可以自己设置布局中组件的排列方式
可以自定义网格布局有多少行、多少列
可以直接设置组件位于某行某列
可以设置组件横跨几行或者几列

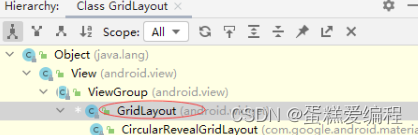

2、继承关系图

GridLayout类是ViewGroup子类

3、常用属性

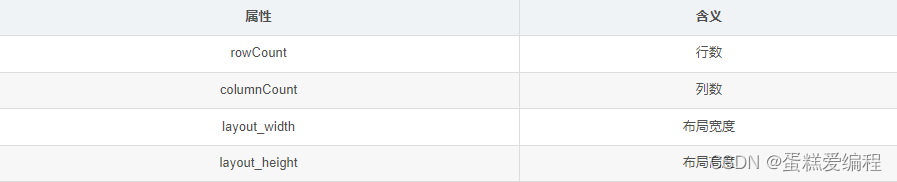

（1）针对布局的属性

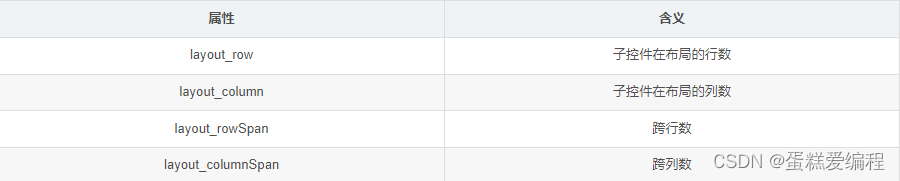

（2）针对子控件的属性

二案例演示：计算器界面

1、创建安卓应用

基于Empty Activity模板创建安卓应用 - GridLayoutCalculator
单击【Finish】按钮

2、准备背景图片

将一张背景图片拷贝到drawable目录里

3、字符串资源文件

字符串资源文件 - strings.xml

网格布局：计算器界面

4、自定义边框配置文件
在drawable目录里添加custom_border.xml

<?xml version="1.0" encoding="utf-8"?>

<corners android:radius="5dp" />
<stroke
    android:width="1dp"
    android:color="#555555" />

<padding
    android:bottom="10dp"
    android:left="10dp"
    android:right="10dp"
    android:top="10dp" />

<gradient
    android:endColor="#eeeeee"
    android:startColor="#aaaaaa" />

5、主布局资源文件

主布局资源文件 - activity_main.xml

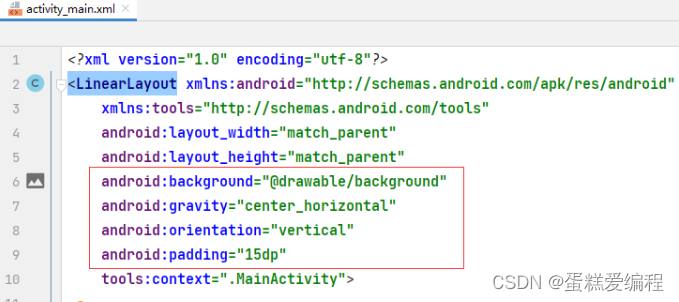

将默认的约束布局修改为垂直的线性布局，设置相关属性

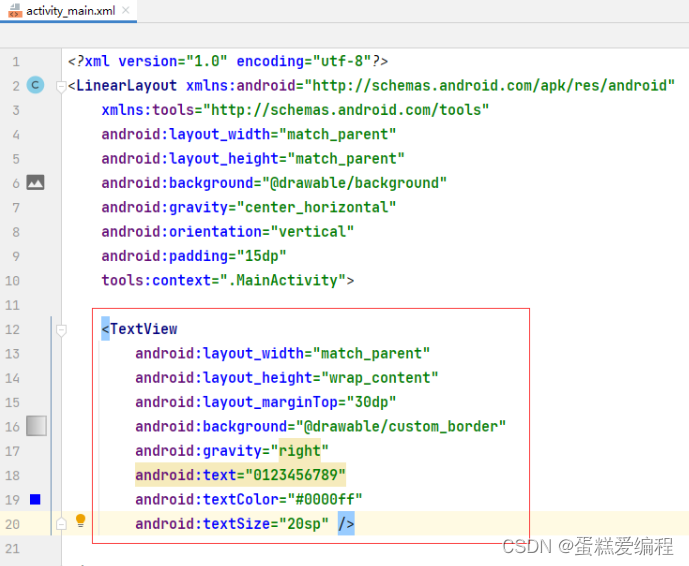

添加显示运算结果的标签，并设置相关属性

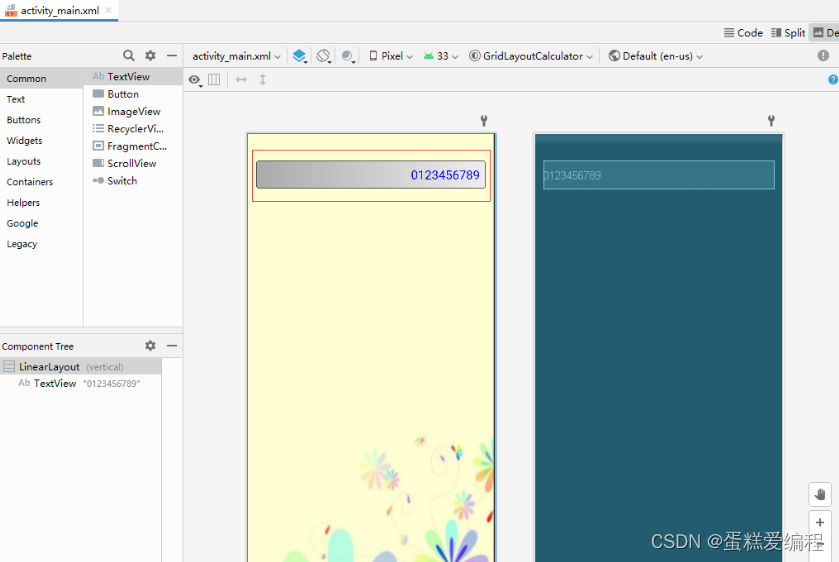

查看预览效果

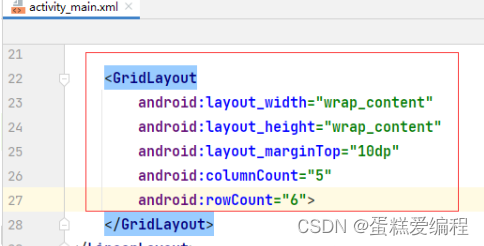

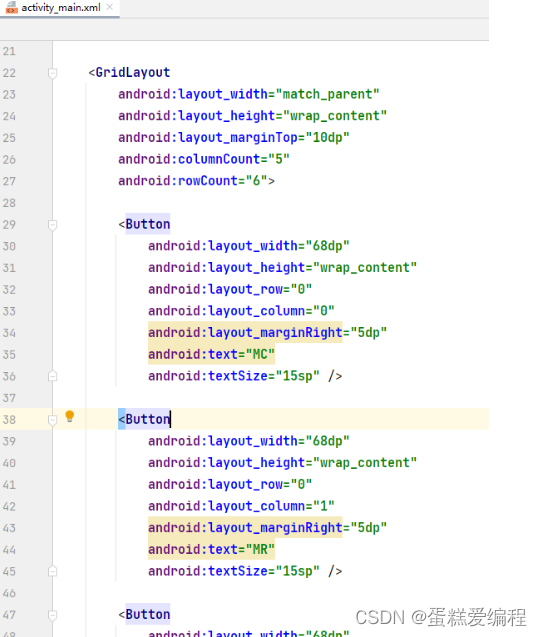

添加一个网格布局，设置为6行5列

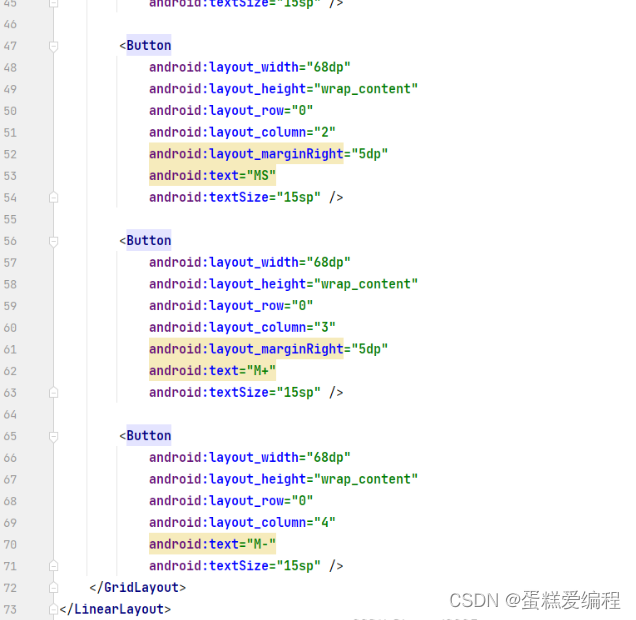

添加第一行的五个按钮

查看预览效果

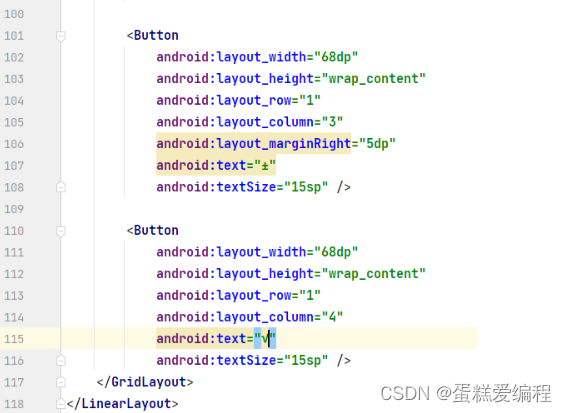

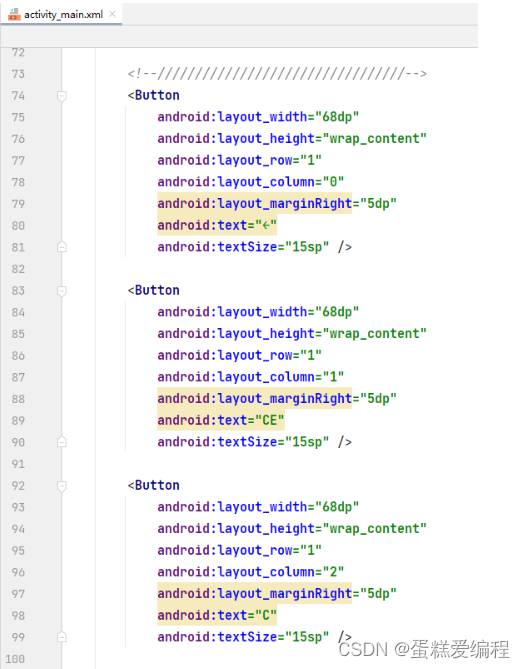

添加第二行五个按钮

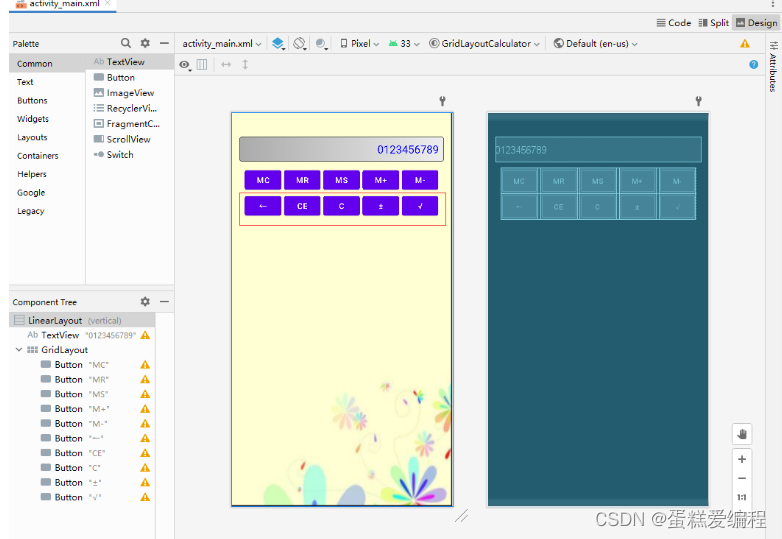

查看预览结果

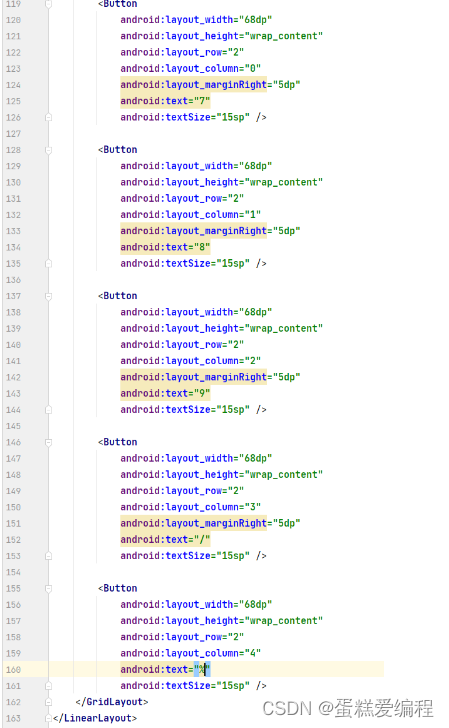

添加第三行五个按钮

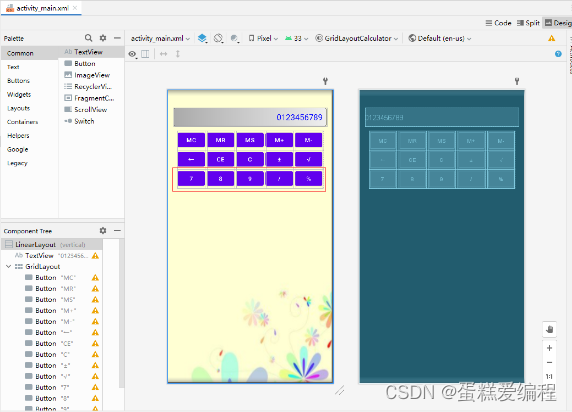

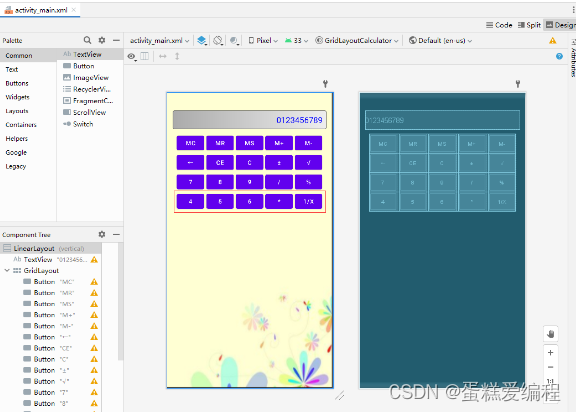

查看预览效果

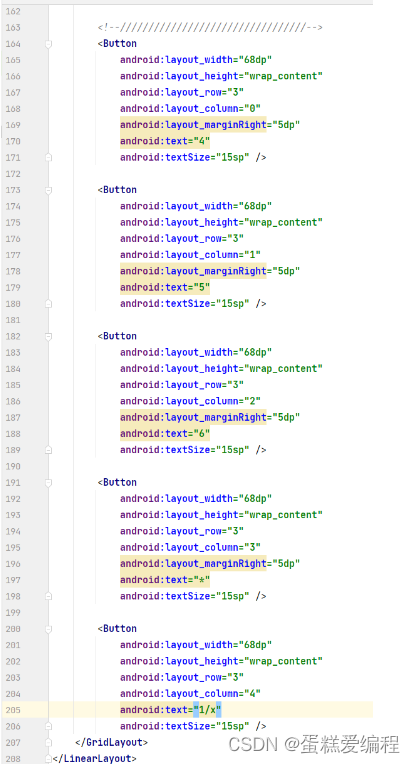

在第四行添加五个按钮

查看预览效果

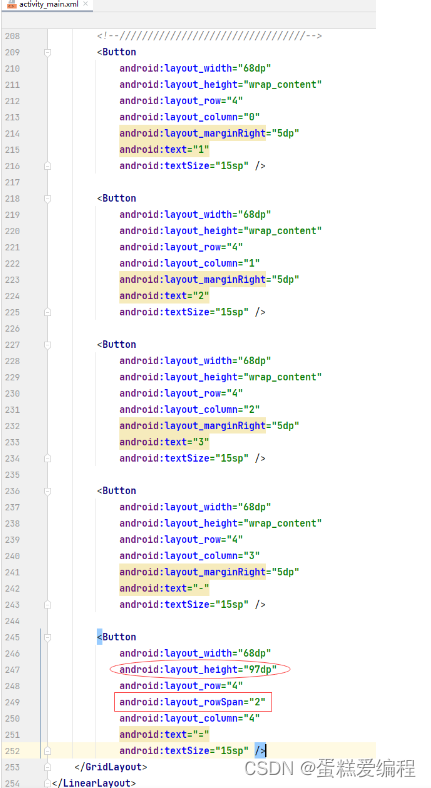

在第五行添加五个按钮，但是第五个按钮跨两行，高度要重新设置

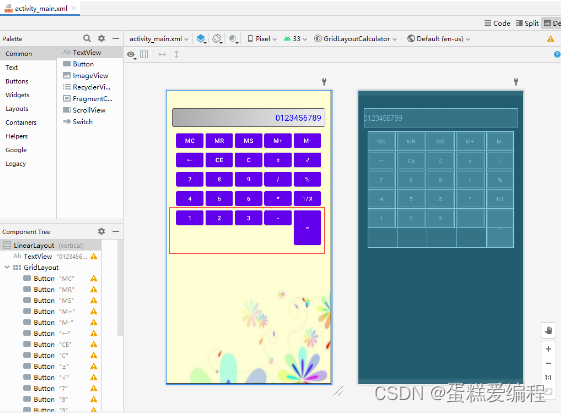

查看预览效果

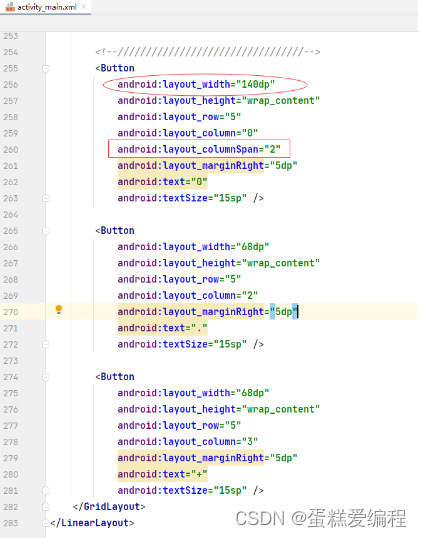

第六行添加三个按钮，第一个按钮跨两列，宽度要重新设置

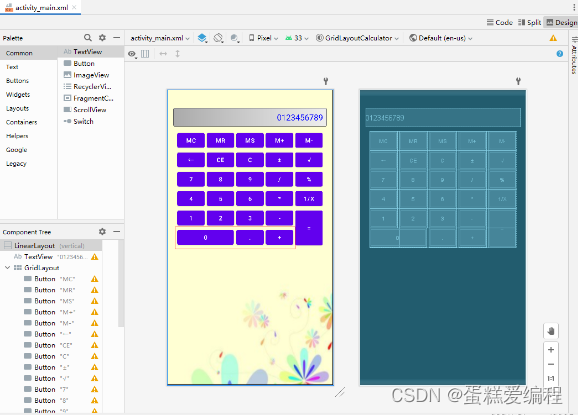

查看预览效果

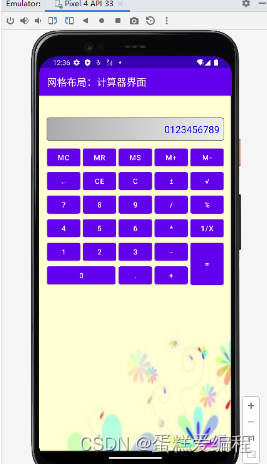

6、启动应用，查看效果
【0】按钮跨两列，【=】按钮跨两行
