30min拿下UART，一文从基础到面试！

0、本文要点

学完本文应该掌握的几个关键问题：

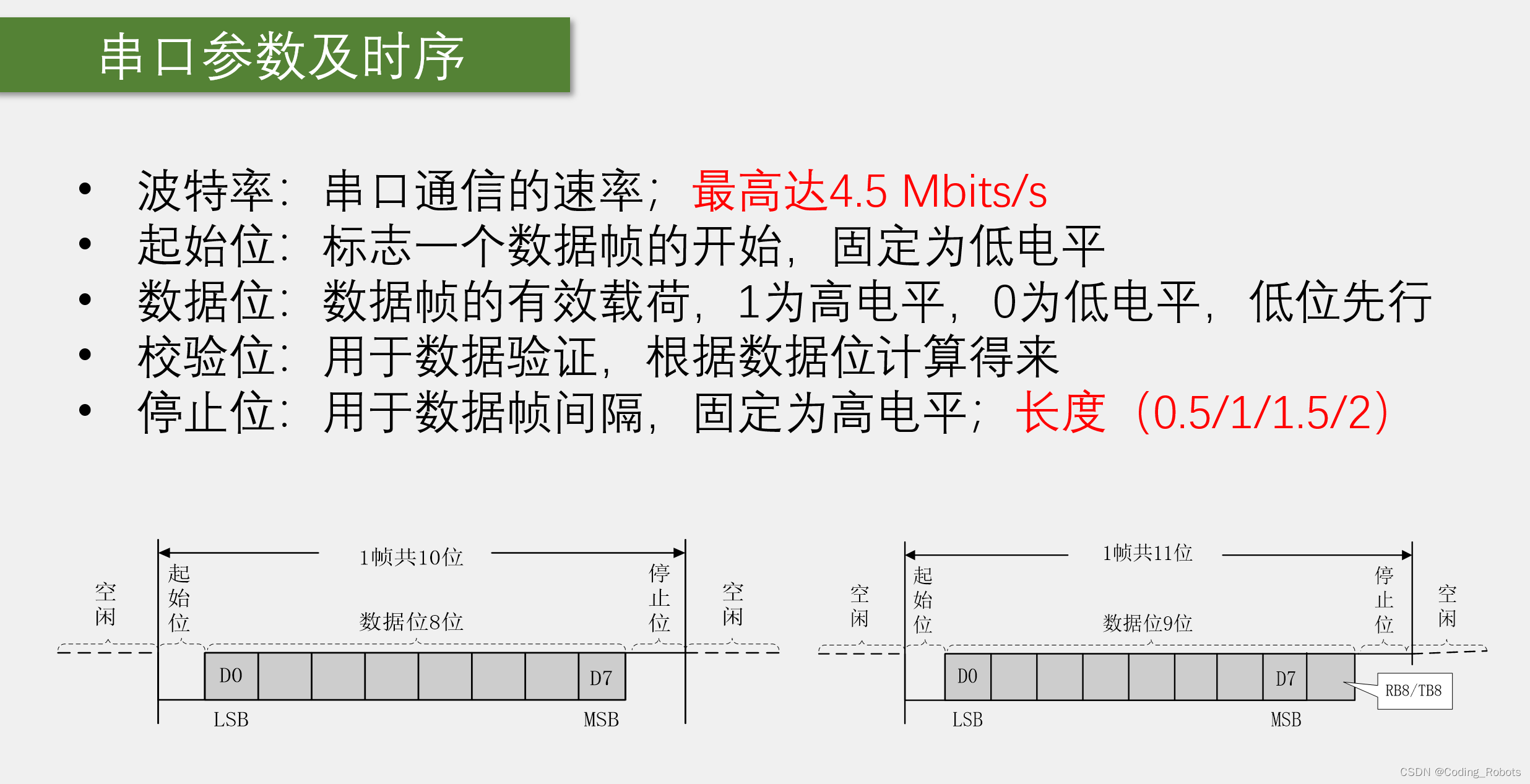

1.能否画出UART的时序图，讲述其数据位的特点

2.根据发送数据寄存器/发送移位寄存器，接收移位寄存器/接收数据寄存器讲述UART工作过程

1、UART简介

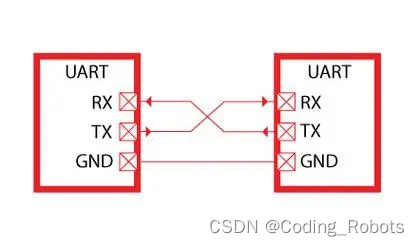

低速+全双工+异步+串行+三根线

拓展知识1：同步与异步通信

同步通信：时钟信号；异步通信：波特率（单位，bps）

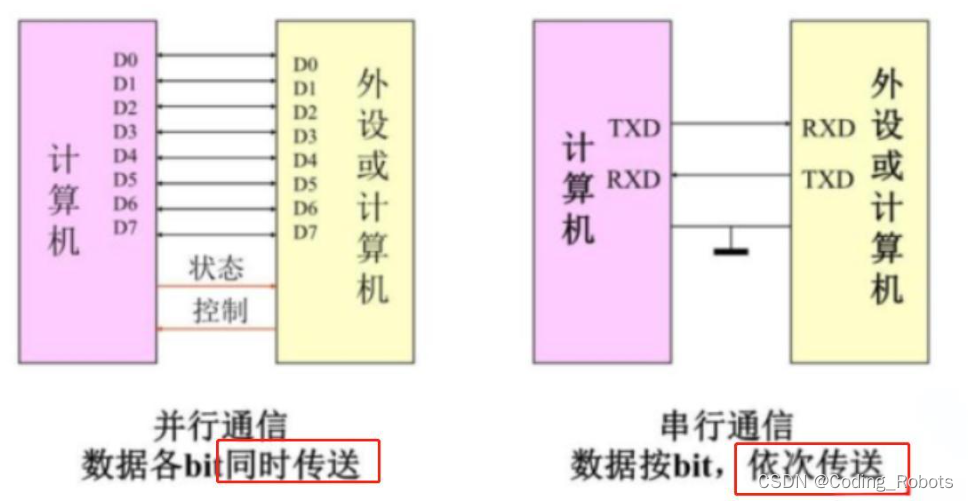

拓展知识2：并行与串行通信，如右上的图

2、通信原理

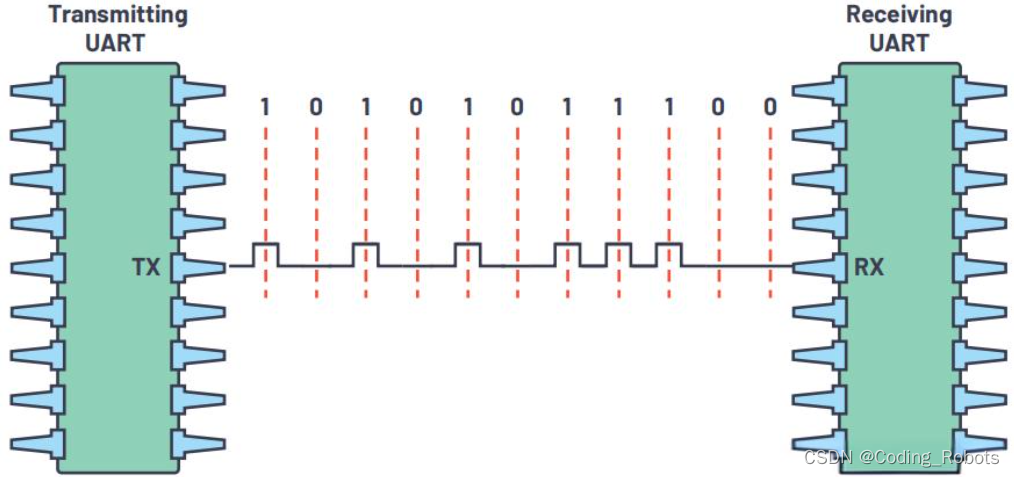

UART：发送器根据其时钟信号生成的位流取代了时钟信号，接收器使用其内部时钟信号对输入数据进行采样。通过将收发数据双方设置相同波特率进行通信。
如果波特率不同，发送和接收数据的时序可能会受影响，导致数据处理过程出现不一致。允许的波特率差异最大值为10%，超过此值，位的时序就会脱节。

奇校验：数据位中1的数目+校验位（0/1）的1数目是奇数

偶校验：数据位中1的数目+校验位（0/1）的1数目是偶数

3、通信详解

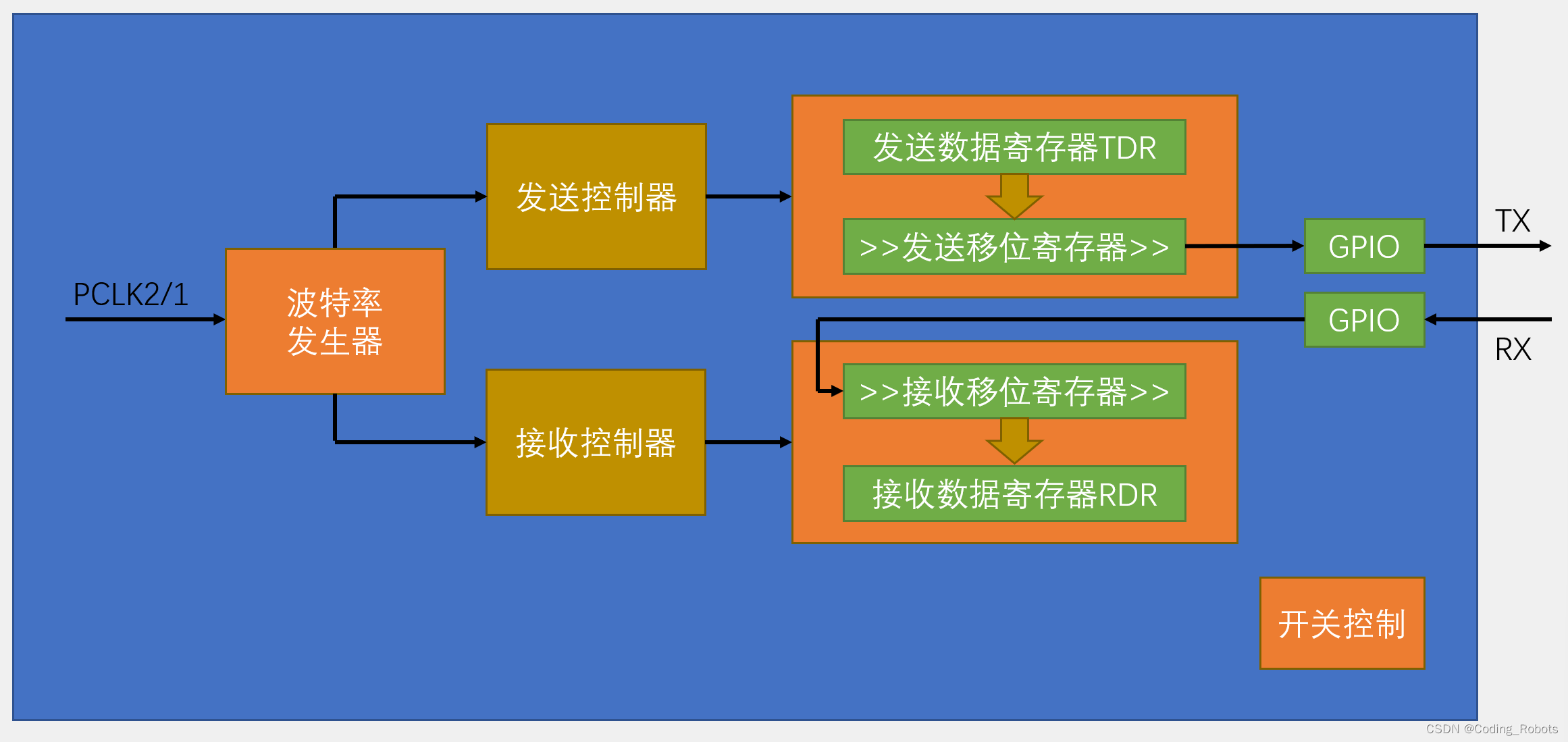

其硬件简图如下所示：

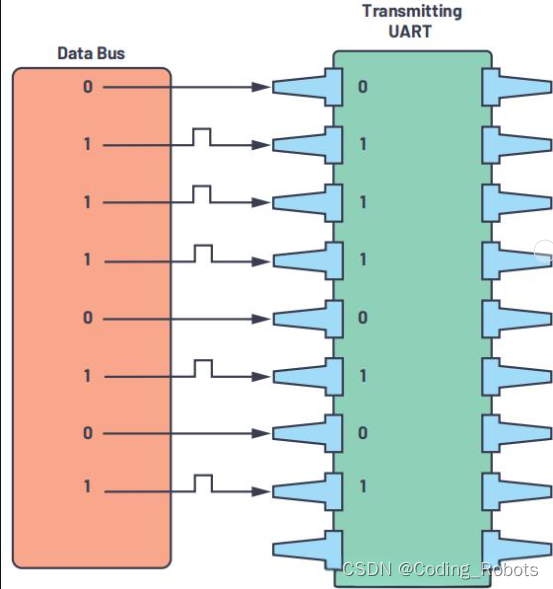

第1步：数据从发送器的数据总线到发送器。

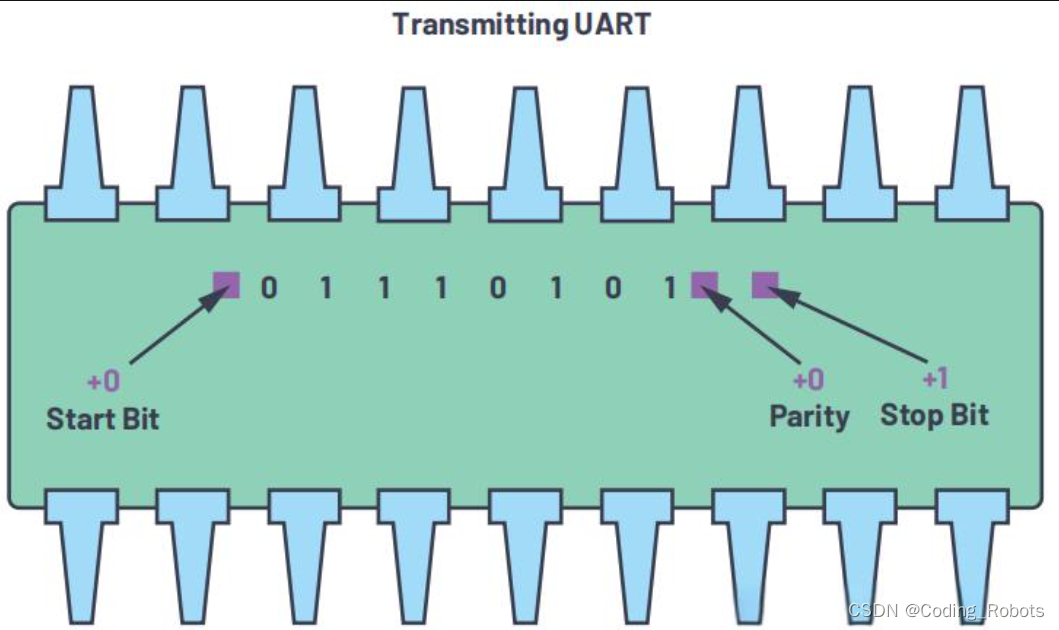

第2步：发送 UART 将起始位、奇偶校验位和停止位添加到数据帧。

第3步：从起始位到结束位，整个数据包以串行方式从发送器送至接收器 。

接收 UART 以预配置的波特率对数据线进行采样。

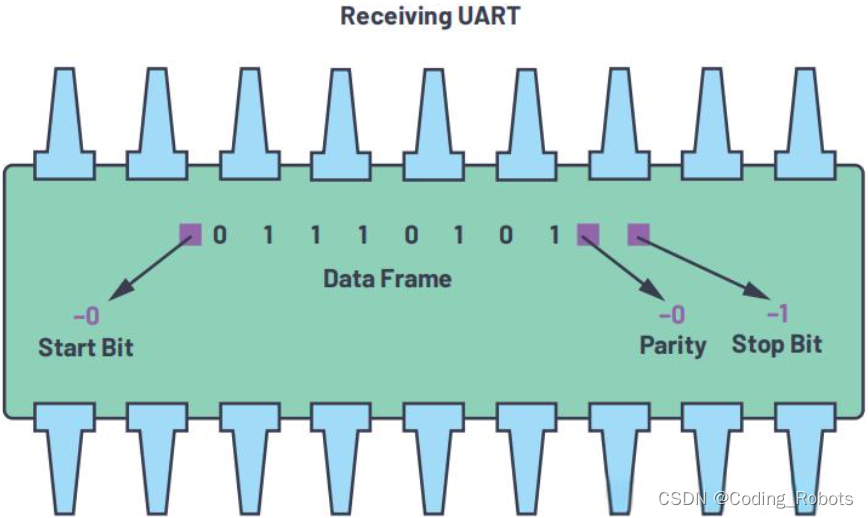

第4步：接收器丢弃数据帧中的起始位、奇偶校验位和停止位。

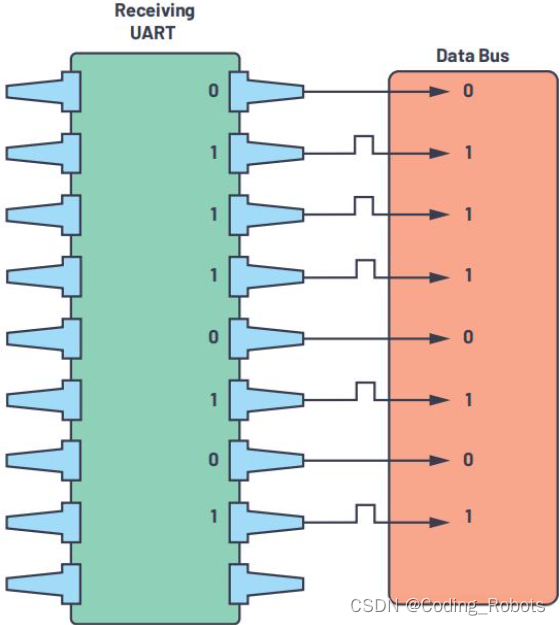

第5步：接收器将串行数据转换回并行数据，并将其传输到接收端的数据总线。

4、代码理解

4.1 HAL库开发

#include "stm32f4xx_hal.h" // 包含HAL库的头文件

UART_HandleTypeDef huart2; // UART句柄对象

void SystemClock_Config(void);

int main(void) {
  // 初始化HAL库
  HAL_Init();

  // 配置系统时钟
  SystemClock_Config();

  // 使能串口时钟
  __HAL_RCC_USART2_CLK_ENABLE();

  // 配置串口参数
  huart2.Instance = USART2;
  huart2.Init.BaudRate = 9600;
  huart2.Init.WordLength = UART_WORDLENGTH_8B;
  huart2.Init.StopBits = UART_STOPBITS_1;
  huart2.Init.Parity = UART_PARITY_NONE;
  huart2.Init.Mode = UART_MODE_TX_RX;
  huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  HAL_UART_Init(&huart2);

  // 发送数据
  char txData[] = "Hello, World!";
  HAL_UART_Transmit(&huart2, (uint8_t*)txData, strlen(txData), HAL_MAX_DELAY);

  // 接收数据
  char rxData[50]; // 接收缓冲区
  HAL_UART_Receive(&huart2, (uint8_t*)rxData, sizeof(rxData), HAL_MAX_DELAY);

  while (1) {
    // 运行其他任务
  }
}

// 配置系统时钟
void SystemClock_Config(void) {

  RCC_OscInitTypeDef RCC_OscInitStruct;
  RCC_ClkInitTypeDef RCC_ClkInitStruct;

  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI;
  RCC_OscInitStruct.PLL.PLLM = 16;
  RCC_OscInitStruct.PLL.PLLN = 336;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV4;
  RCC_OscInitStruct.PLL.PLLQ = 7;
  HAL_RCC_OscConfig(&RCC_OscInitStruct);

  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_SYSCLK|RCC_CLOCKTYPE_PCLK1
                              |RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
  HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
}

上述代码使用了STM32的HAL库来简化UART通信的操作。首先，通过初始化HAL库和配置系统时钟来准备系统。然后，通过使能串口时钟、配置串口参数和初始化UART句柄对象来配置UART模块。接下来，可以使用`HAL_UART_Transmit()`函数发送数据，使用`HAL_UART_Receive()`函数接收数据。

4.2 标准库开发

#include "stm32f4xx.h"      // 包含STM32标准库的头文件

void USART2_Init(void);
void USART2_Write(char ch);
char USART2_Read(void);

int main(void) {
    USART2_Init();          // 初始化USART2

    // 发送数据
    USART2_Write('H');
    USART2_Write('e');
    USART2_Write('l');
    USART2_Write('l');
    USART2_Write('o');

    // 接收数据
    char received_data;
    while (1) {
        received_data = USART2_Read();
        // 处理接收到的数据
    }
}

// USART2初始化
void USART2_Init(void) {
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);         // 使能USART2时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);          // 使能GPIOA时钟

    // 配置USART2的引脚
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2 | GPIO_Pin_3;        // PA2为USART2的TX引脚，PA3为USART2的RX引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;                  // 复用功能
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;                // 推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;             // GPIO速度为50MHz
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;                  // 上拉
    GPIO_Init(GPIOA, &GPIO_InitStructure);                        // 初始化GPIOA

    // 将引脚映射到USART2
    GPIO_PinAFConfig(GPIOA, GPIO_PinSource2, GPIO_AF_USART2);     // 将PA2引脚映射到USART2的TX引脚
    GPIO_PinAFConfig(GPIOA, GPIO_PinSource3, GPIO_AF_USART2);     // 将PA3引脚映射到USART2的RX引脚

    // 配置USART2的参数
    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 9600;                     // 波特率为9600
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;    // 数据位为8位
    USART_InitStructure.USART_StopBits = USART_StopBits_1;         // 停止位为1位
    USART_InitStructure.USART_Parity = USART_Parity_No;            // 无奇偶校验
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;  // 无硬件流控制
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;   // 使能接收和发送
    USART_Init(USART2, &USART_InitStructure);                      // 初始化USART2

    USART_Cmd(USART2, ENABLE);                                     // 使能USART2
}

// 发送数据到USART2
void USART2_Write(char ch) {
    while (!(USART2->SR & USART_FLAG_TXE));    // 等待发送缓冲区为空
    USART2->DR = (ch & 0xFF);
}

// 从USART2接收数据
char USART2_Read(void) {
    while (!(USART2->SR & USART_FLAG_RXNE));   // 等待接收缓冲区有数据
    return (char)(USART2->DR & 0xFF);
}

上述代码通过调用相应的库函数和使用相关的寄存器配置来初始化USART2，并实现了通过USART2发送和接收数据的功能。

5、面试问答

1.为什么要使用UART这种协议

1.成本低，只需要两根线(发送线TX和接收线RX)
2.硬件简单，不需要额外的硬件支持
3.自定义，用户可以根据需要自定义波特率和数据格式

2.UART为什么使用RX和TX两根线来处理

1.单向信号传输：UART通信是基于单向信号传输的
2.简化错误处理和信号完整性：分开的发送和接收线路有助于简化硬件设计和信号处理
3.减少干扰：使用单独的线路发送和接收数据有助于减少电磁干扰和信号串扰，提高通信的可靠性

3.UART的工作原理是什么

• 初始化：通信开始前，两个设备的UART接口需要被设置为相同的波特率、数据位数、停止位和校验位，以确保双方能正确解读传输的数据；
• 发送数据：当发送设备准备发送数据时，其UART控制器将数据放置在内部的发送缓冲区中，然后按预设的格式逐位发送出去。这包括在TX线上生成起始位、校验位（如果使用）和停止位；
• 接收数据：接收设备的UART控制器监控其RX线，检测到起始位后开始按设定的波特率接收数据位。接收的数据存入内部的接收缓冲区，等待进一步处理；
• 错误检测和校正：如果开启了校验位，接收设备还会进行错误检测，并在检测到错误时进行相应的处理，可能包括请求重发等。

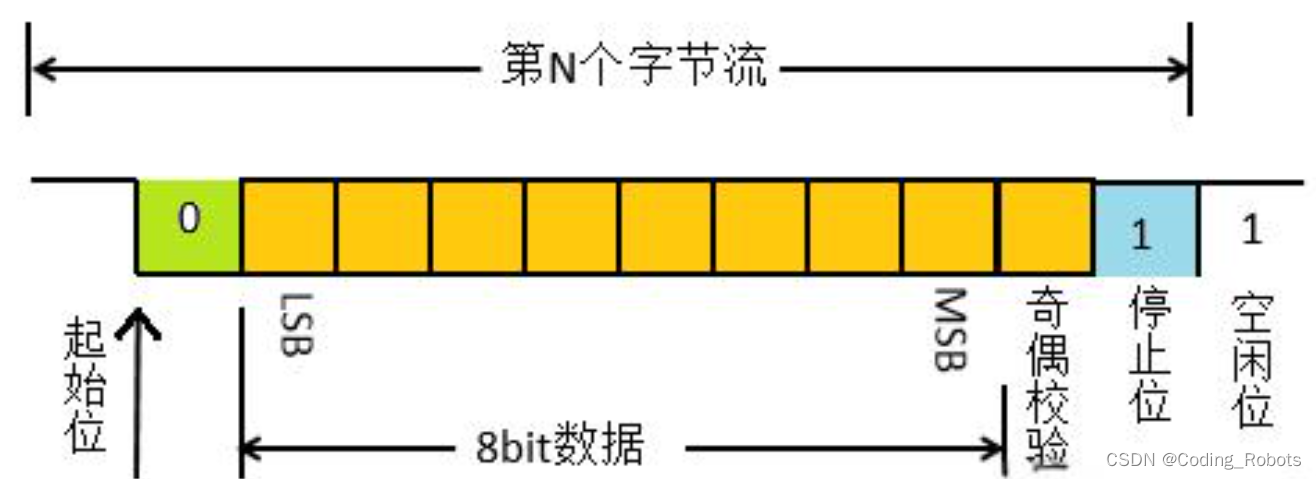

4.UART 数据帧结构

UART的数据传输是通过数据帧来完成的，一个典型的UART数据帧包括：

• 起始位：数据帧的开始，通常是一个逻辑“0”。
• 数据位：通常是5到9位，承载实际的数据内容。
• 校验位（可选）：用于错误检测。
• 停止位：标志数据帧的结束，可以是一个或两个逻辑“1”。

5.UART中为什么有时候我们还会对串口将TTL转换成RS232、RS485、USB呢？

TTL电平：逻辑“1”通常为高电平（5V或3.3V），逻辑“0”为低电平（0V）。广泛应用于微控制器和数字电路中，不适合长距离传输。
RS232：相对于TTL电平，RS232使用更高的电压范围（通常+/-3V至+/-25V）。逻辑“1”（-3V到-25V）和逻辑“0”（+3V到+25V）的定义与TTL相反。它适用于长距离通信。
USB（通用串行总线）：用于计算机和外围设备之间的通信，支持更高的数据传输速率和电源传输。
RS485：使用差分信号传输，可以实现远距离和高可靠性通信，常用于工业环境。

这些标准（TTL, RS232, USB, RS485）在应用和物理层面有所不同，但都是实现设备间数据传输的有效方式，选择合适的标准取决于具体应用需求，如距离、速率、成本和电气环境的要求。

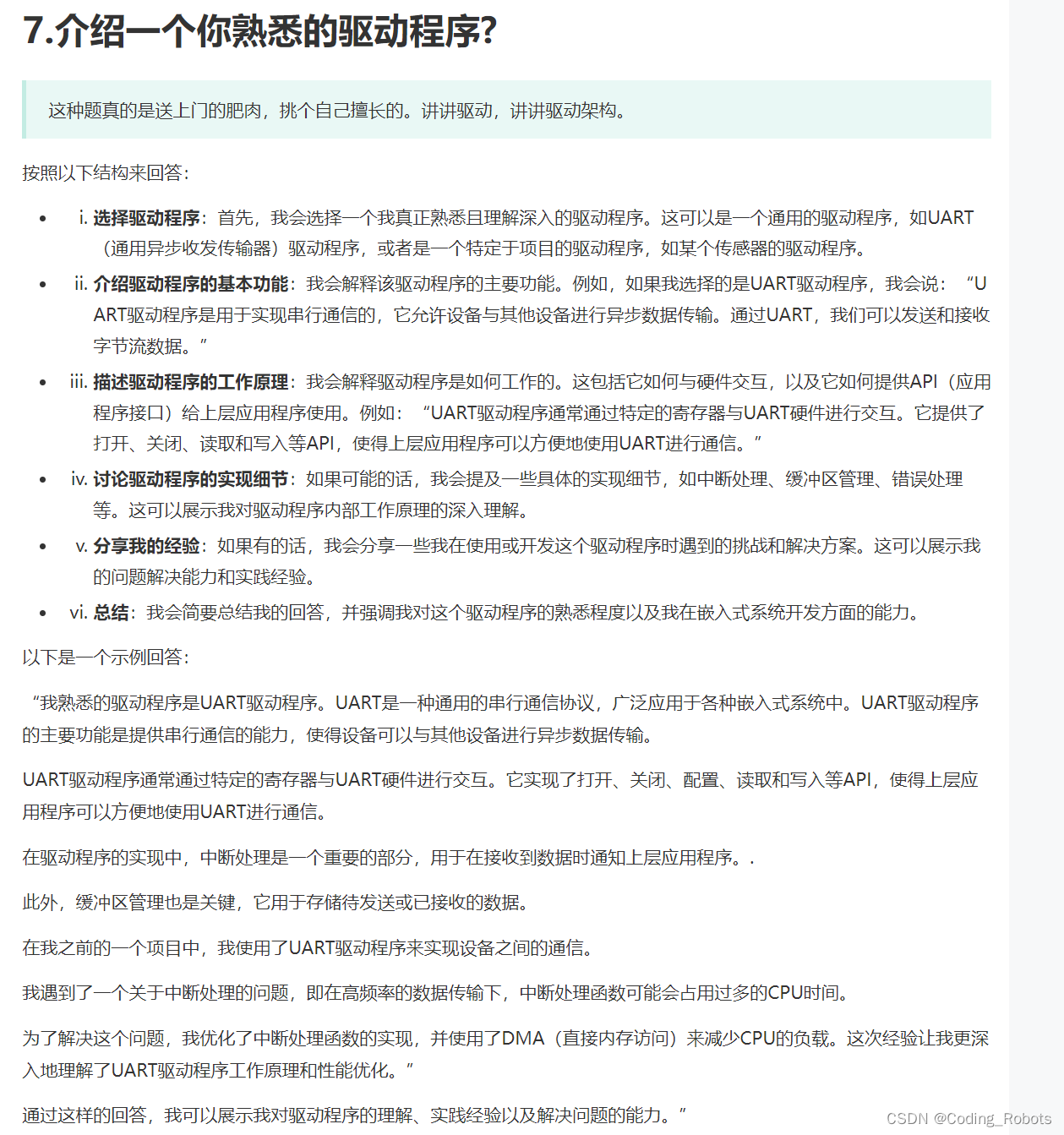

6.如下图所示
