HCIP第五次作业(BGP)

已于 2023-07-19 22:28:03 修改
阅读量190 收藏
点赞数
分类专栏： 笔记 文章标签： 网络 运维
于 2023-01-08 16:44:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_63640988/article/details/128600301
版权
该实验旨在配置网络设备的IP地址，启用OSPF进行区域通信，并通过BGP建立对等体关系。实验涉及骨干链路的IP划分，静态路由设置以实现节点互通，以及解决IBGP水平分割问题，采用路由反射器配置。在R1和R8上创建环回接口并宣告在BGP中，确保多跳通信正常。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一，实验目的

二，拓扑图

三，IP地址地划分

根据实验要求可划分：建邻环回：172.16.0.2······/32业务环回：172.16.2.0……/24骨干链路：172.16.1.0/30          172.16.1.4/30                        172.16.1.8/30                    172.16.1.12/30                   172.16.1.16/30                   172.16.1.20/30

四，IP的配置与环回地址配置

 五，在AS2中启用OSPF 协议建立通讯连接

 六，改接口类型（R2-R7)

 七，实现R1-R2与R8-R9互通，写静态路由（写完后查看是否ping通）

八，写bgp协议，建立对等体关系 （注意多跳问题）

 九，在R1、R8上新建一个环回，作为固定网关，并宣告在bgp

中

 十，解决IBGP水平分割，配置反射器路由

 注意：r1-r2间环回建立邻居间关系，不止一跳，bgp默认1,

十一，汇总，宣告

 十二，测试结果

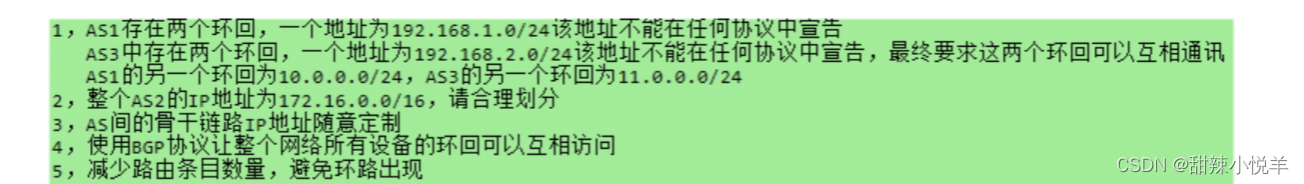

一，实验目的

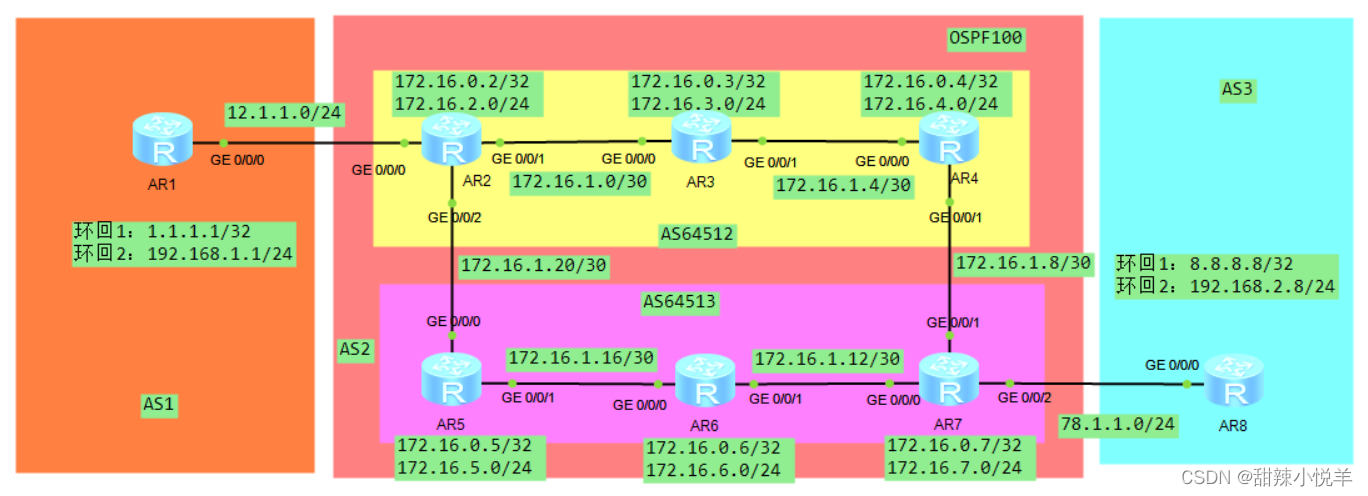

二，拓扑图


三，IP地址地划分

根据实验要求可划分：
建邻环回：172.16.0.2······/32
业务环回：172.16.2.0……/24
骨干链路：172.16.1.0/30
          172.16.1.4/30
          172.16.1.8/30
          172.16.1.12/30
          172.16.1.16/30
          172.16.1.20/30

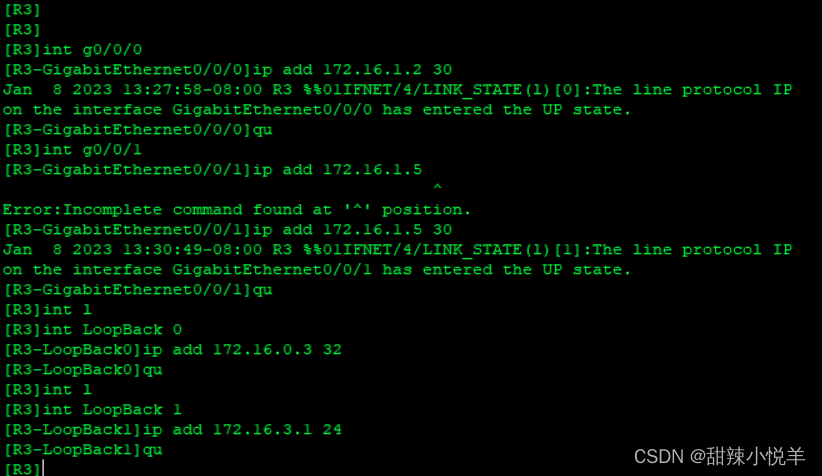

四，IP的配置与环回地址配置

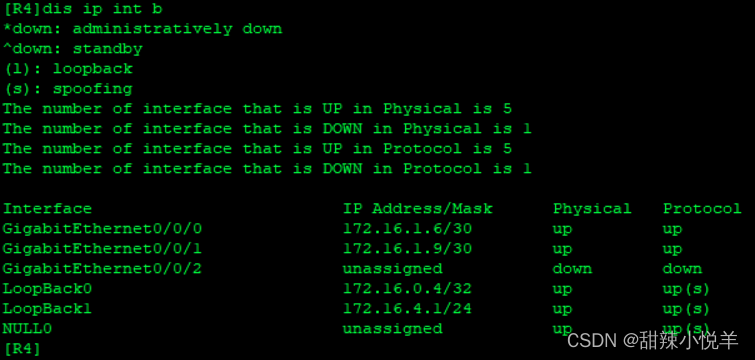

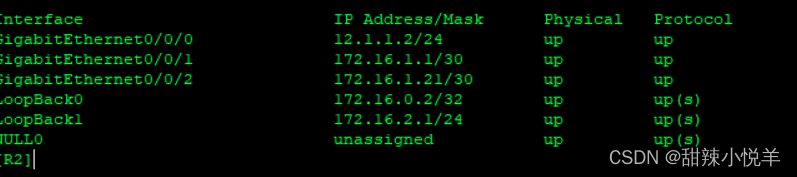

 查看IP环回配置

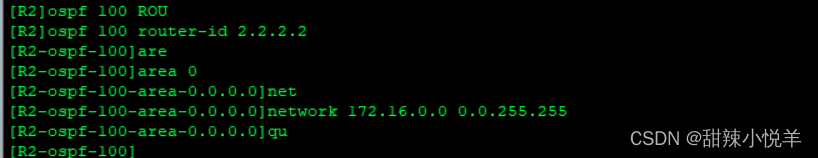

 五，在AS2中启用OSPF 协议建立通讯连接

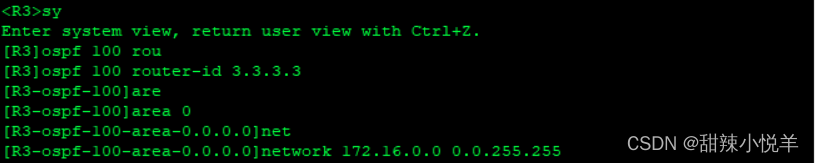

 R4-R7    同理操作

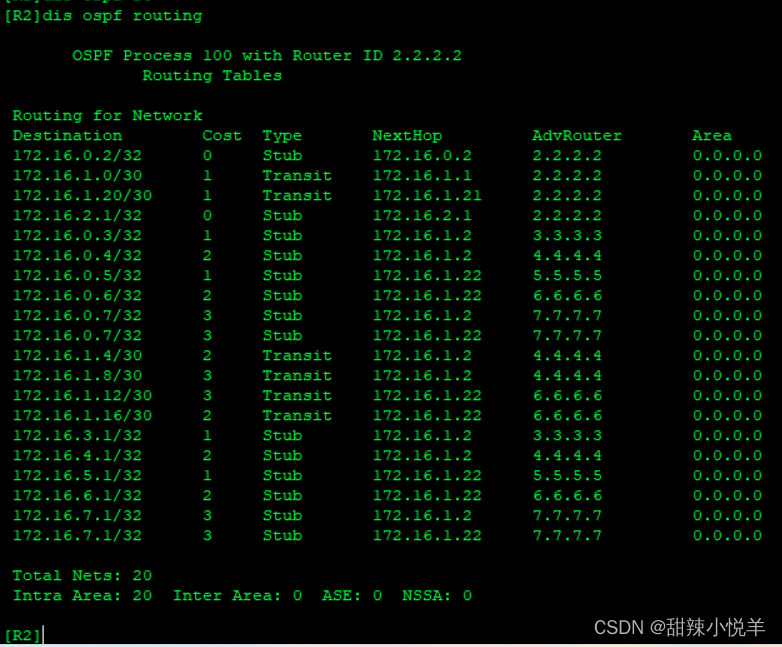

查看OSPF 配置情况

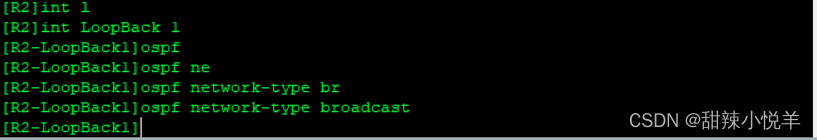

 六，改接口类型（R2-R7)


 R3-R7同理操作

 全部配完后查看

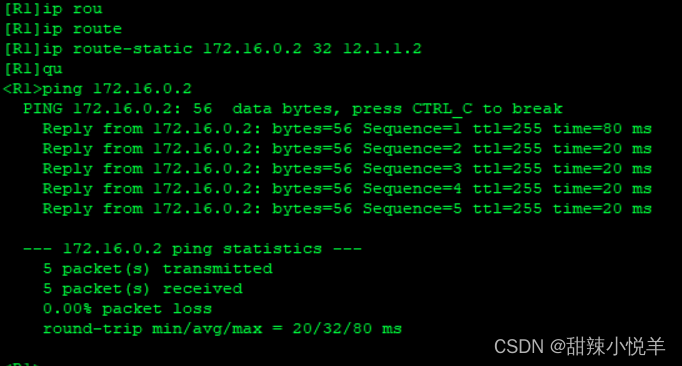

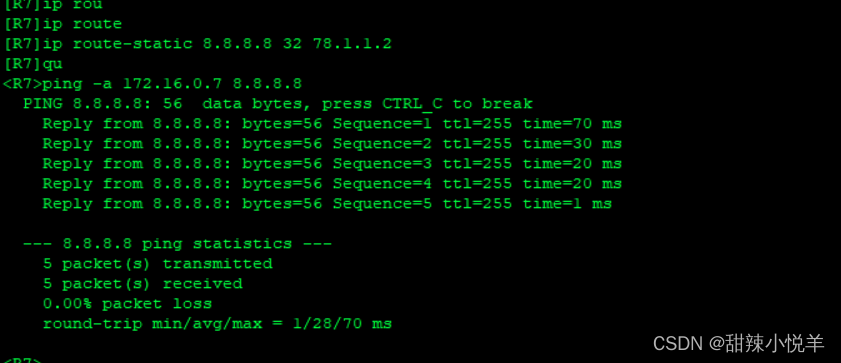

 七，实现R1-R2与R8-R9互通，写静态路由（写完后查看是否ping通）

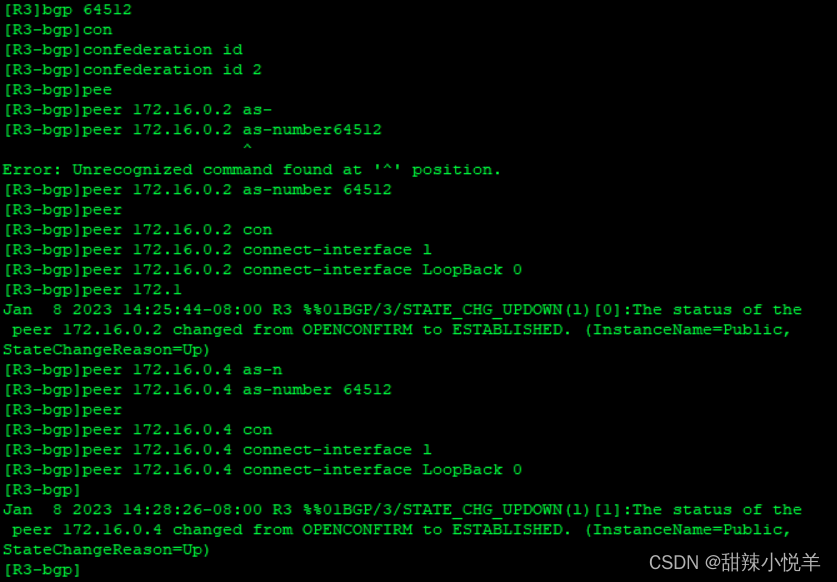

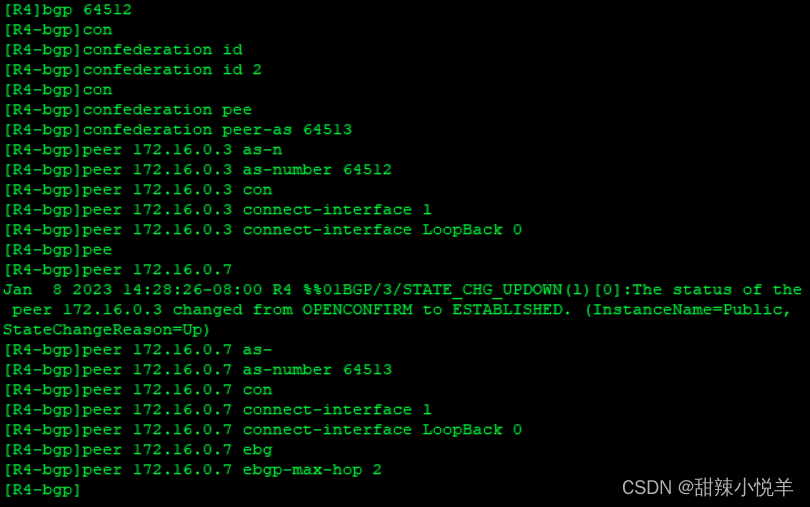

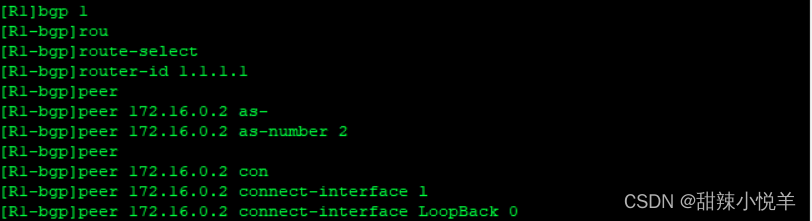

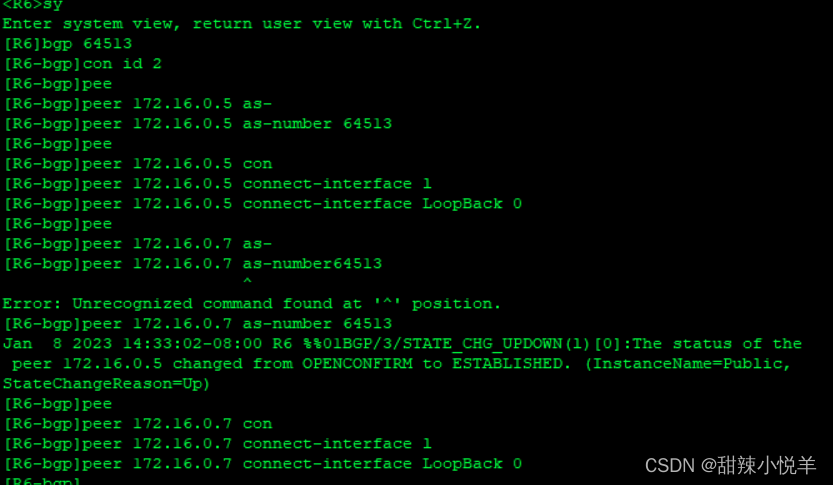

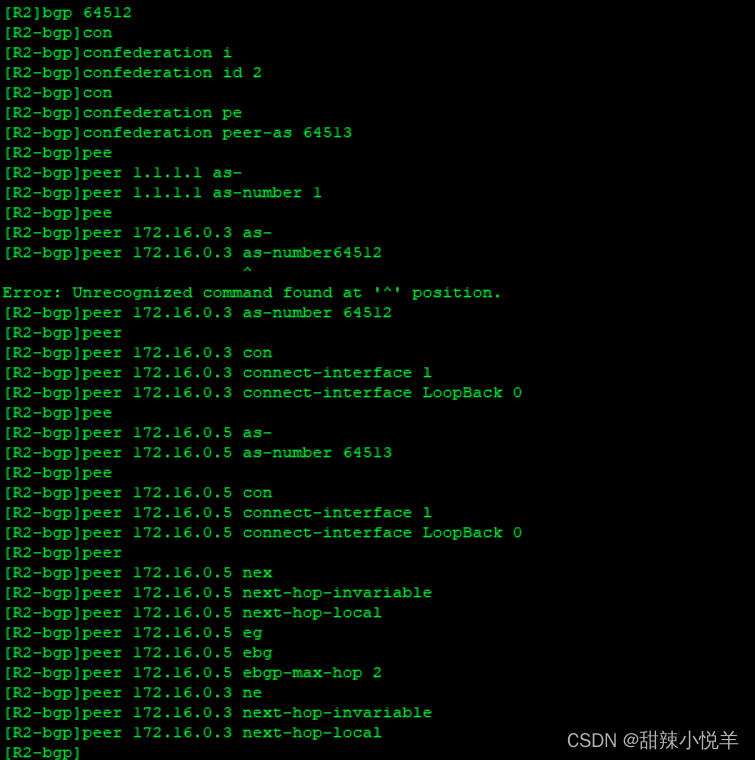

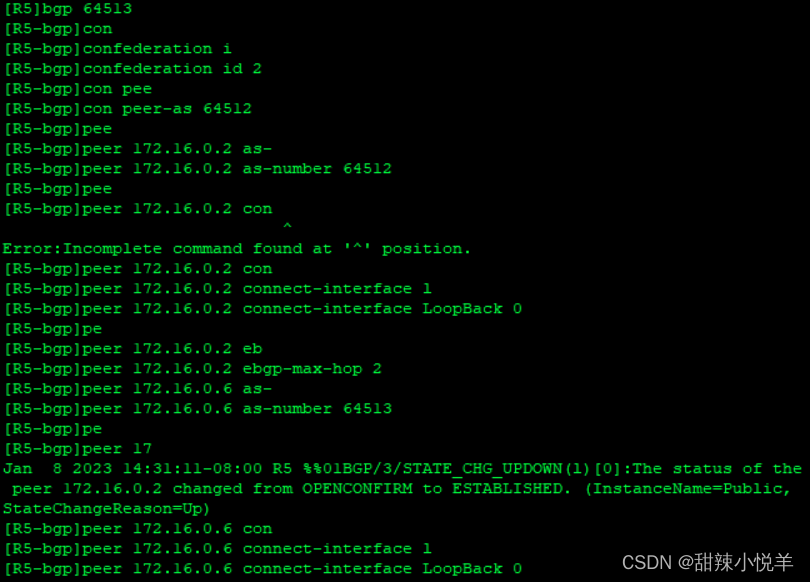

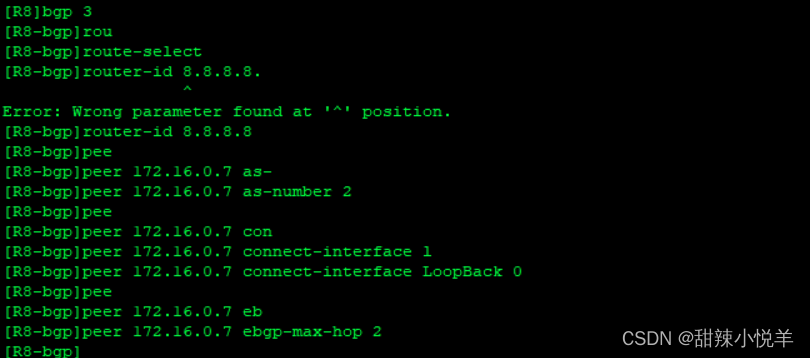

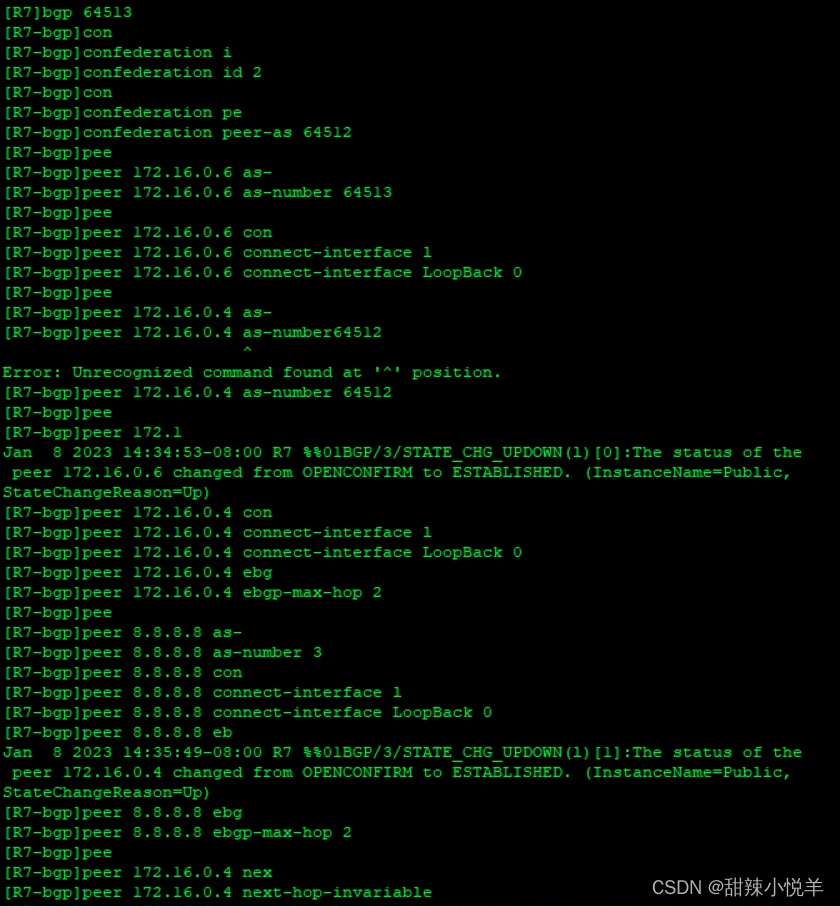

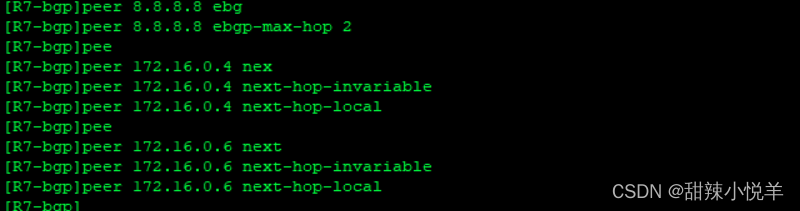

八，写bgp协议，建立对等体关系 （注意多跳问题）

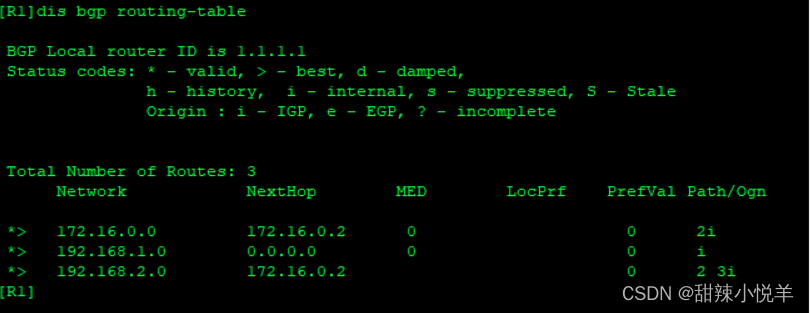

 查看

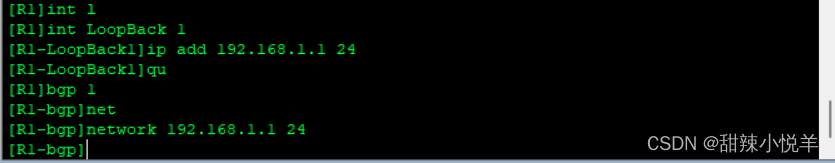

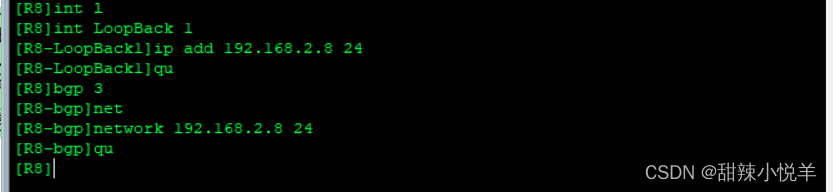

 九，在R1、R8上新建一个环回，作为固定网关，并宣告在bgp

中

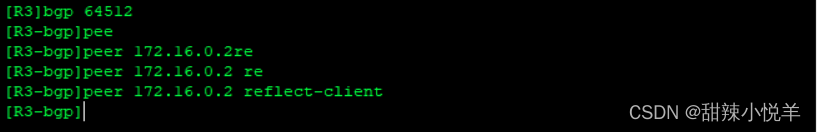

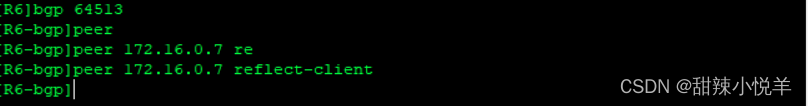

 十，解决IBGP水平分割，配置反射器路由

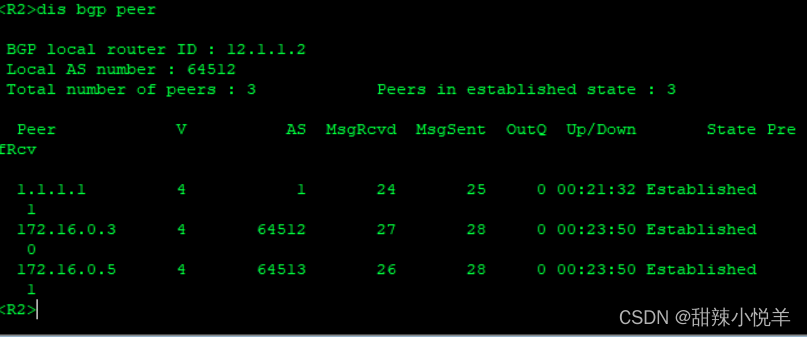

 查看配置是否成功

 注意：r1-r2间环回建立邻居间关系，不止一跳，bgp默认1,

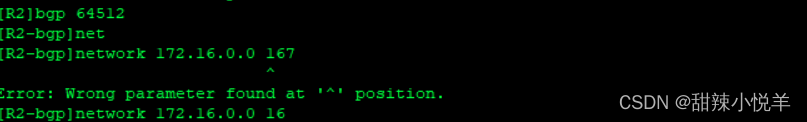

十一，汇总，宣告

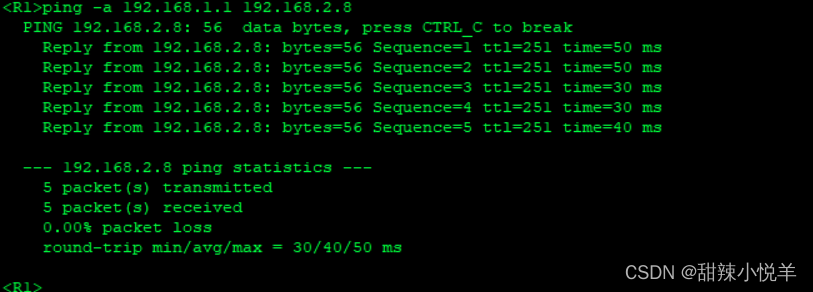

 十二，测试结果
