Packet Tracer - 排除单区域 OSPFv2 故障

地址分配表

设备	接口	IP 地址	子网掩码	默认网关
R1	G0/0	172.16.1.1	255.255.255.0	不适用
	S0/0/0	172.16.3.1	255.255.255.252	不适用
	S0/0/1	192.168.10.5	255.255.255.252	不适用
R2	G0/0	172.16.2.1	255.255.255.0	不适用
	S0/0/0	172.16.3.2	255.255.255.252	不适用
	S0/0/1	192.168.10.9	255.255.255.252	不适用
	S0/1/0	209.165.200.225	255.255.255.224	不适用
R3	G0/0	192.168.1.1	255.255.255.0	不适用
	S0/0/0	192.168.10.6	255.255.255.252	不适用
	S0/0/1	192.168.10.10	255.255.255.252	不适用
PC1	NIC	172.16.1.2	255.255.255.0	172.16.1.1
PC2	NIC	172.16.2.2	255.255.255.0	172.16.2.1
PC3	NIC	192.168.1.2	255.255.255.0	192.168.1.1

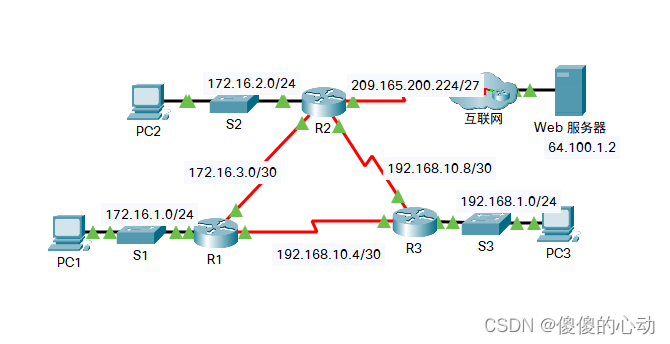

拓扑图



场景

在此练习中，您将使用 ping 和 show 命令来排除 OSPF 路由问题，以识别网络配置中的错误。 然后，您将记录您发现的错误并实施适当的解决方案。 最后，您将验证端到端连接是否已恢复。

故障排除流程

1.     使用测试命令来发现网络中的连接问题，并在记录表中记录问题。

2.     使用验证命令来发现问题的根源，并想出适当的解决方案。 在记录表中记录建议的解决方案。

3.     一次执行一个解决方案，并验证问题是否得到解决。 在记录表中记录解决状态。

4.     如果问题没有得到解决，可能需要首先删除实施的解决方案，然后返回第 2 步。

5.     所有发现的问题都得到解决后，测试端到端连接。

记录表

设备	发现的问题	推荐的解决方案	是否已解决？
R1	未与R3形成邻居关系	删除netowrk 172.16.10.4 0.0.0.3 area 0语句，并改为netowrk 192.168.10.4 0.0.3 area 0
R2	未在R2中更新传播默认静态路由	配置default-information originate
R3	未与R2形成邻居关系	删除R3 S0/0/1界面上的hello-lisse命令。

 实验详细步骤：

R1>en

R1#conf t

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#router ospf 1

R1(config-router)#no network 172.16.10.4 0.0.0.3 area 0

R1(config-router)#network 192.168.10.4 0.0.0.3 area 0

R1(config-router)#end

R1#

R2>en

R2#conf t

Enter configuration commands, one per line. End with CNTL/Z.

R2(config)#router ospf 1

R2(config-router)#default-information originate

R2(config-router)#end

R2#

R3>en

R3#conf t

Enter configuration commands, one per line. End with CNTL/Z.

R3(config)#interface s0/0/1

R3(config-if)#no ip ospf hello-interval

R3(config-if)#end

R3#

实验链接：https://pan.baidu.com/s/1z2vEfks8x41yDPBogeAbrg?pwd=1022

提取码：1022
