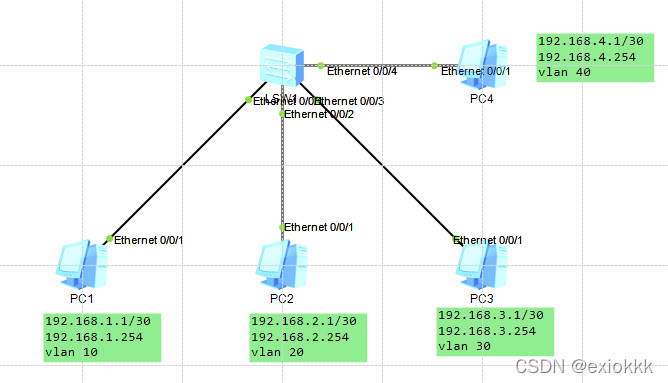

拓扑图

基本信息

名称	IP地址	子网掩码	网关地址	vlan号
PC1	192.168.1.1	255.255.255.0	192.168.1.254	vlan 10
PC2	192.168.2.1	255.255.255.0	192.168.2.254	vlan 20
PC3	192.168.3.1	255.255.255.0	192.168.3.254	vlan 30
PC4	192.168.4.1	255.255.255.0	192.168.4.254	vlan 40
VLAN	IP地址	子网掩码	接口
vlan 10	192.168.1.254	255.255.255.0	Ethernet 0/0/1
vlan 20	192.168.2.254	255.255.255.0	Ethernet 0/0/2
vlan 30	192.168.3.254	255.255.255.0	Ethernet 0/0/3
vlan 40	192.168.4.254	255.255.255.0	Ethernet 0/0/4

配置命令

system-view
sysname SW1
undo info-center enable
vlan batch 10 20 30 40
quit
int e0/0/1
port link-type access
port default vlan 10
int e0/0/2
port link-type access
port default vlan 20
int e0/0/3
port link-type access
port default vlan 30
int e0/0/4
port link-type access
port default vlan 40
int vlan 10
ip add 192.168.1.254 24
int vlan 20
ip add 192.168.2.254 24
int vlan 30
ip add 192.168.3.254 24
int vlan 40
ip add 192.168.4.254 24
quit

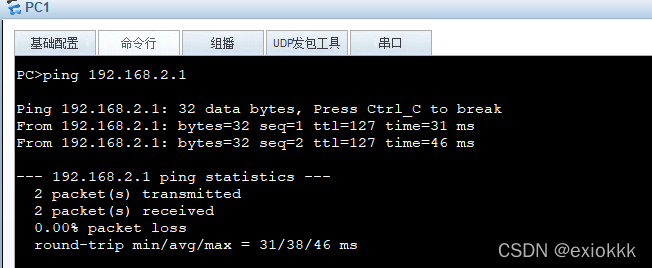

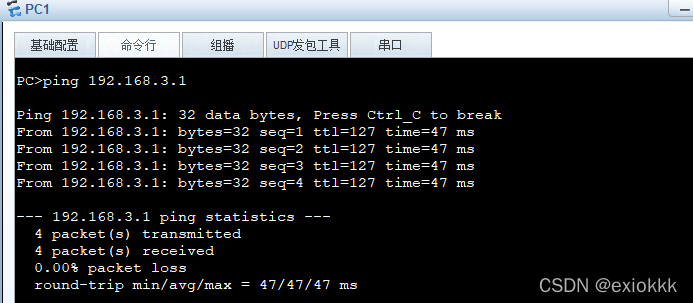

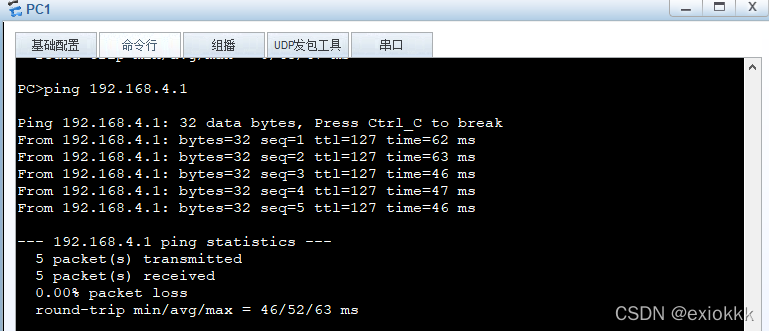

测试
