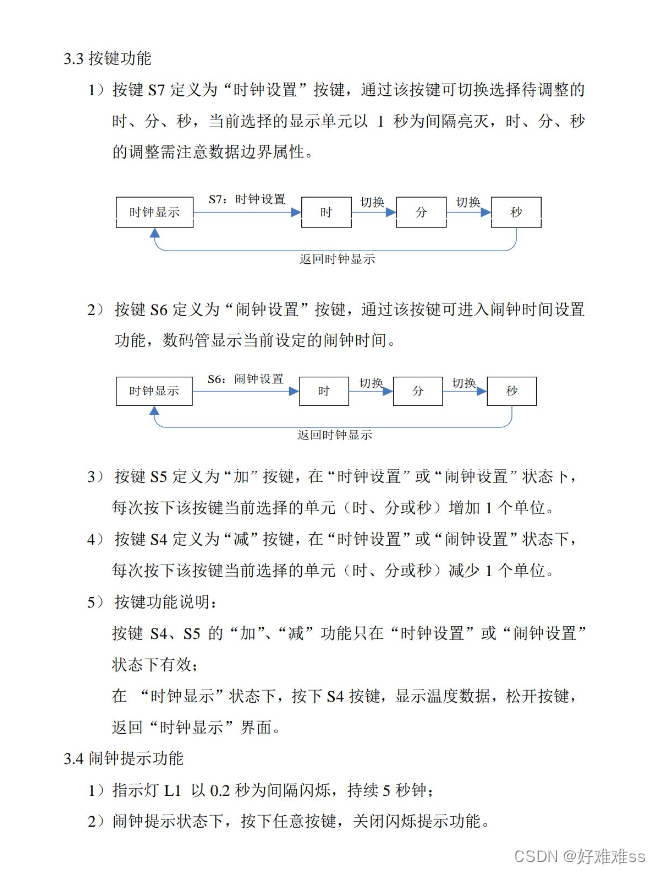

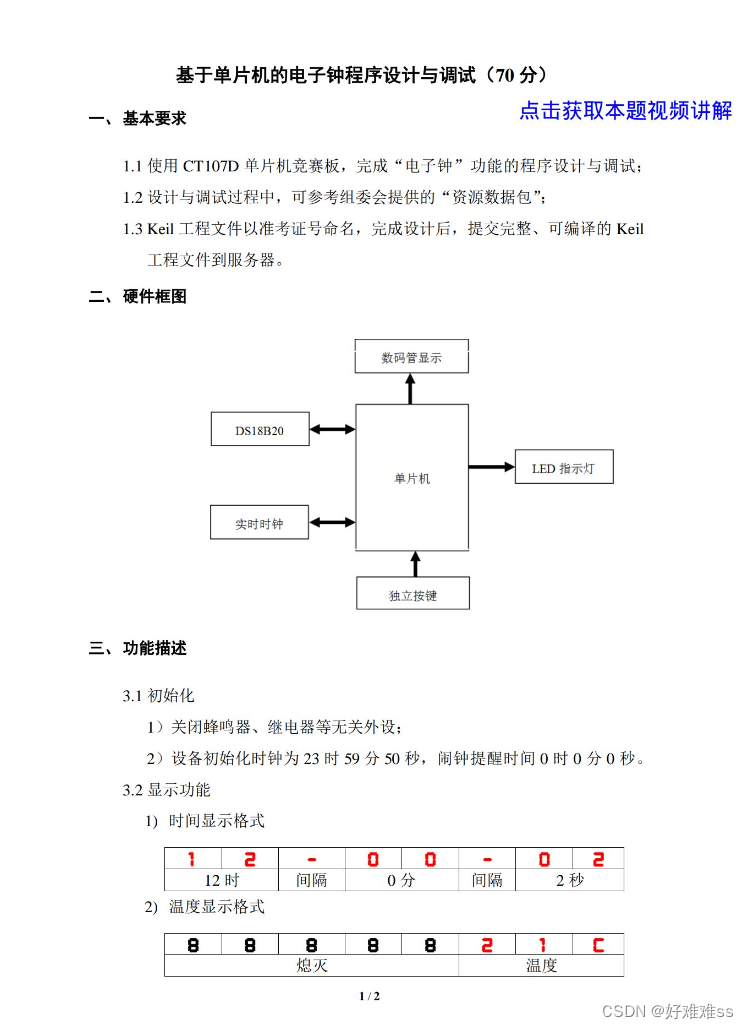

难一点的地方就是注意修改时间时数码管显示要保持不走时。两种实现方法，一是设一个标志，进入设置时不执行vRead_ds1302()，从设置退出时把设好的time写入ds1302，再允许读取ds1302。二是用另一个数组表示设置值，进入设置时把当前时间赋给该数组Save_time，设置完成后写入ds1302。这样设置时间时就算走时，改变的也是Time数组，但是我们设置状态下显示的是Save_time数组。

写的过程遇到的一些问题：数码管闪烁，设置一个count判断在设置界面按的次数，来切换不同的闪烁位置；按住与松开判断；设置时间时保存时间防止走时；显示时钟时数字有跳动原因是读取ds1302时可能被定时器打断了，可以在读取时间时EA=0关闭中断，读完再EA=1打开中断；数组元素不能用++，要用+1

main.c

#include <STC15F2K60S2.H>
#include "onewire.h"
#include "ds1302.h"
//问题：数码管闪烁


unsigned char code smg_duanma[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
unsigned char smg_show[8];
unsigned char smg_set[8];
unsigned char Time[3];
unsigned char Save_Time[3];
unsigned char Clock[3]={0,0,0};

void vDevice_Process(unsigned char p2dat,unsigned char p0dat)
{
	P0 = p0dat;
	P2 = (P2&0x1f)|p2dat;
	P2 = (P2&0x1f)|0x00;
}

//定时器2
void Timer2Init(void)		//1毫秒@12.000MHz
{
	AUXR |= 0x04;		//定时器时钟1T模式
	T2L = 0x20;		//设置定时初值
	T2H = 0xD1;		//设置定时初值
	AUXR |= 0x10;		//定时器2开始计时

	EA=1;
	IE2 = IE2|0x04;
}

//读取时间  返回是16进制
void vRead_ds1302()
{
	Time[0]=Read_Ds1302_Byte(0x81);
	Time[1]=Read_Ds1302_Byte(0x83);
	Time[2]=Read_Ds1302_Byte(0x85);
}

//读取温度  返回是十进制
unsigned char temperture;
unsigned int cnt_temp; //400ms读取一次
void vRead_temperture()
{
	if(cnt_temp>=400)
	{
        cnt_temp = 0;
		temperture = rd_temperature();
	}
}

//数码管操作
unsigned char smg_mode=0; //模式0显示时间，1显示温度，2设置时间，3设置闹钟
unsigned char flash_bit=0; //闪烁的位置
unsigned int cnt_smg; // 数码管闪烁计时
bit flash;
void vSMG_Process()
{
	//显示时间
	if(smg_mode==0)
	{
		smg_show[0] = smg_duanma[Time[2]/16];
		smg_show[1] = smg_duanma[Time[2]%16];

		smg_show[2] = 0xbf;

		smg_show[3] = smg_duanma[Time[1]/16];
		smg_show[4] = smg_duanma[Time[1]%16];

		smg_show[5] = 0xbf;

		smg_show[6] = smg_duanma[Time[0]/16];
		smg_show[7] = smg_duanma[Time[0]%16];
	}

	//显示温度
	if(smg_mode==1)
	{
		smg_show[0] = 0xff;
		smg_show[1] = 0xff;

		smg_show[2] = 0xff;

		smg_show[3] = 0xff;
		smg_show[4] = 0xff;

		smg_show[5] = smg_duanma[temperture/10];

		smg_show[6] = smg_duanma[temperture%10];
		smg_show[7] = 0xc6;
	}

	//设置时间
	if(smg_mode==2)
	{
		if(flash) //亮
		{
			smg_show[0] = smg_duanma[Save_Time[2]/10];
			smg_show[1] = smg_duanma[Save_Time[2]%10];
			smg_show[3] = smg_duanma[Save_Time[1]/10];
			smg_show[4] = smg_duanma[Save_Time[1]%10];
			smg_show[6] = smg_duanma[Save_Time[0]/10];
			smg_show[7] = smg_duanma[Save_Time[0]%10];
		}

		else //灭
		{
			if(flash_bit==1)
			{
				smg_show[0] = 0xff;
				smg_show[1] = 0xff;
			}
			else  //不是让这两个数码管闪烁时保持常亮
			{
				smg_show[0] = smg_duanma[Save_Time[2]/10];
				smg_show[1] = smg_duanma[Save_Time[2]%10];
			}

			if(flash_bit==2)
			{
				smg_show[3] = 0xff;
				smg_show[4] = 0xff;
			}
			else
			{
				smg_show[3] = smg_duanma[Save_Time[1]/10];
				smg_show[4] = smg_duanma[Save_Time[1]%10];
			}

			if(flash_bit==3)
			{
				smg_show[6] = 0xff;
				smg_show[7] = 0xff;
			}
			else
			{
				smg_show[6] = smg_duanma[Save_Time[0]/10];
				smg_show[7] = smg_duanma[Save_Time[0]%10];
			}
		}

		smg_show[2] = 0xbf;
		smg_show[5] = 0xbf;
	}

	//设置闹钟
	if(smg_mode==3)
	{
		if(flash) //亮
		{
			smg_show[0] = smg_duanma[Clock[2]/10];
			smg_show[1] = smg_duanma[Clock[2]%10];
			smg_show[3] = smg_duanma[Clock[1]/10];
			smg_show[4] = smg_duanma[Clock[1]%10];
			smg_show[6] = smg_duanma[Clock[0]/10];
			smg_show[7] = smg_duanma[Clock[0]%10];
		}

		else //灭
		{
			if(flash_bit==1)
			{
				smg_show[0] = 0xff;
				smg_show[1] = 0xff;
			}
			else
			{
				smg_show[0] = smg_duanma[Clock[2]/10];
				smg_show[1] = smg_duanma[Clock[2]%10];
			}

			if(flash_bit==2)
			{
				smg_show[3] = 0xff;
				smg_show[4] = 0xff;
			}
			else
			{
				smg_show[3] = smg_duanma[Clock[1]/10];
				smg_show[4] = smg_duanma[Clock[1]%10];
			}

			if(flash_bit==3)
			{
				smg_show[6] = 0xff;
				smg_show[7] = 0xff;
			}
			else
			{
				smg_show[6] = smg_duanma[Clock[0]/10];
				smg_show[7] = smg_duanma[Clock[0]%10];
			}
		}

		smg_show[2] = 0xbf;
		smg_show[5] = 0xbf;
	}
}


//数码管显示
void vSMG_Display()
{
	static unsigned char i=0;
	vDevice_Process(0xc0, 0x00);
	vDevice_Process(0xe0, smg_show[i]);
	vDevice_Process(0xc0, 0x01<<i);
	i=(i+1)%8;
}

//读取按键
unsigned char Trg,Cont;  //Trg是单击，Cont是长按
void Three_Key()
{
	unsigned char ReadData = P3^0xff;
	Trg = ReadData & (ReadData ^ Cont);
	Cont = ReadData;
}

//判断按键
unsigned int cnt_key; //10ms扫描一次消抖
unsigned char key_time; //判断按了几次
unsigned char hour,min,sec;
void Judge_Key()
{
	if(cnt_key>=10)
	{
		cnt_key=0;
		Three_Key();

		if(Trg & 0x01) //S7
		{
			if(smg_mode==0)
			{
				smg_mode=2; //进入设置时间
				Save_Time[0]=Time[0];Save_Time[1]=Time[1];Save_Time[2]=Time[2];//保存当前时间
				Save_Time[2] = (Save_Time[2]/16*10+Save_Time[2]%16);
				Save_Time[1] = (Save_Time[1]/16*10+Save_Time[1]%16);
				Save_Time[0] = (Save_Time[0]/16*10+Save_Time[0]%16);
			}
			if(smg_mode==2)
			{
				key_time++;  //按的次数
				flash_bit++;  //要闪烁的位置
				if(key_time==4)
				{
					smg_mode=0;
					key_time=0;
					flash_bit=0;
					Write_time(Save_Time[0]/10*16+Save_Time[0]%10,Save_Time[1]/10*16+Save_Time[1]%10,Save_Time[2]/10*16+Save_Time[2]%10);//写入设置好的时间
				}
			}
		}
		if(Trg & 0x02) //S6
		{
			if(smg_mode==0)
			{
				smg_mode=3; //进入设置闹钟
			}
			if(smg_mode==3)
			{
				key_time++;
				flash_bit++;
				if(key_time==4)
				{
					smg_mode=0;
					key_time=0;
					flash_bit=0;
				}
			}
		}
		if(Trg & 0x04) //S5
		{
			if(smg_mode==2)//设置时间
			{
				switch(flash_bit)
				{
					case 1:
						if(Save_Time[2]<23)
						{
							Save_Time[2] = Save_Time[2]+1;
						}
					break;
					case 2:
						if(Save_Time[1]<59)
						{
							Save_Time[1] = Save_Time[1]+1;
						}
					break;
					case 3:
						if(Save_Time[0]<59)
						{
							Save_Time[0] = Save_Time[0]+1;
						}
					break;
				}
			}

			if(smg_mode==3)//设置闹钟
			{
				switch(flash_bit)
				{
					case 1:
						if(Clock[2]<23)
						{
							Clock[2] = Clock[2]+1;
						}
					break;
					case 2:
						if(Clock[1]<59)
						{
							Clock[1] = Clock[1]+1;
						}
					break;
					case 3:
						if(Clock[0]<59)
						{
							Clock[0] = Clock[0]+1;
						}
					break;
				}
			}
		}

		if(Trg & 0x08) //S4
		{
			if(smg_mode==2)//设置时间
			{
				switch(flash_bit)
				{
					case 1:
						if(Save_Time[2]>0)
						{
							Save_Time[2] = Save_Time[2]-1;
						}
					break;
					case 2:
						if(Save_Time[1]>0)
						{
							Save_Time[1] = Save_Time[1]-1;
						}
					break;
					case 3:
						if(Save_Time[0]>0)
						{
							Save_Time[0] = Save_Time[0]-1;
						}
					break;
				}
			}
			if(smg_mode==3)//设置闹钟
			{
				switch(flash_bit)
				{
					case 1:
						if(Clock[2]>0)
						{
							Clock[2] = Clock[2]-1;
						}
					break;
					case 2:
						if(Clock[1]>0)
						{
							Clock[1] = Clock[1]-1;
						}
					break;
					case 3:
						if(Clock[0]>0)
						{
							Clock[0] = Clock[0]-1;
						}
					break;
				}
			}
		}
		if(Cont & 0x08)//长按S4
		{
			if(smg_mode==0)
			{
				smg_mode=1;
			}
		}
		else  //没有长按时，判断在不在模式1，在模式1下才回到模式0.如果没有这个判断会导致切换
		if(smg_mode==1)   //不到其它模式，因为没有长按时这个else是一直成立的
			{
				smg_mode=0;
			}
		}
	}
}

//闹钟
bit alarm_flag=0;
unsigned int cnt_clock;
void alarm()
{
	if((Clock[0]==Time[0])&&(Clock[1]==Time[1])&&(Clock[2]==Time[2]))
	{
		alarm_flag=1;
	}
}

void System_init()
{
	vDevice_Process(0x80,0xff);
	vDevice_Process(0xa0,0x00);

	Write_time(0x50,0x59,0x23);
}

unsigned char five;
void main()
{
	System_init();
	Timer2Init();
	while(1)
	{
		vSMG_Process();
		Judge_Key();
		vRead_temperture();
		if(alarm_flag==1)
		{
			if(cnt_clock<=200)
			{
				vDevice_Process(0x80,0xff);
			}
			else if(cnt_clock<=400)
			{
				vDevice_Process(0x80,0xfe);
			}
			else
			{
				cnt_clock=0;
				five++;
				vDevice_Process(0x80,0xff);
			}
			if(five==12)
			{
				five=0;
				alarm_flag=0;
			}
		}
	}
}

void Timer2_sercive() interrupt 12
{
	cnt_key++;cnt_temp++;cnt_smg++;
	if(cnt_smg>=1000)
	{
		cnt_smg=0;
		flash = !flash;
	}
	vRead_ds1302();
	vSMG_Display();
	alarm();
	if(alarm_flag==1)
	{
		cnt_clock++;
	}
}

ds1302.c

/*
  程序说明: DS1302驱动程序
  软件环境: Keil uVision 4.10
  硬件环境: CT107单片机综合实训平台 8051，12MHz
  日    期: 2011-8-9
*/

#include <reg52.h>
#include <intrins.h>

sbit SCK=P1^7;
sbit SDA=P2^3;
sbit RST = P1^3;   // DS1302复位

void Write_Ds1302(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK=0;
		SDA=temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1; 	_nop_();
 	Write_Ds1302(address);
 	Write_Ds1302(dat);
 	RST=0;
}

unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();
	return (temp);
}

//写入时间
void Write_time(unsigned char sec,unsigned char min,unsigned char hour)
{
	Write_Ds1302_Byte(0x8e, 0x00); //关闭写保护
	Write_Ds1302_Byte(0x80, sec);
	Write_Ds1302_Byte(0x82, min);
	Write_Ds1302_Byte(0x84, hour);
	Write_Ds1302_Byte(0x8e, 0x80); //打开写保护
}

onewire.c

/*
  程序说明: 单总线驱动程序
  软件环境: Keil uVision 4.10
  硬件环境: CT107单片机综合实训平台(外部晶振12MHz) STC89C52RC单片机
  日    期: 2011-8-9
*/
#include "reg52.h"

sbit DQ = P1^4;  //单总线接口

//单总线延时函数
void Delay_OneWire(unsigned int t)  //STC89C52RC
{
	t = t*12;
	while(t--);
}

//通过单总线向DS18B20写一个字节
void Write_DS18B20(unsigned char dat)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DQ = 0;
		DQ = dat&0x01;
		Delay_OneWire(5);
		DQ = 1;
		dat >>= 1;
	}
	Delay_OneWire(5);
}

//从DS18B20读取一个字节
unsigned char Read_DS18B20(void)
{
	unsigned char i;
	unsigned char dat;

	for(i=0;i<8;i++)
	{
		DQ = 0;
		dat >>= 1;
		DQ = 1;
		if(DQ)
		{
			dat |= 0x80;
		}
		Delay_OneWire(5);
	}
	return dat;
}

//DS18B20设备初始化
bit init_ds18b20(void)
{
  	bit initflag = 0;

  	DQ = 1;
  	Delay_OneWire(12);
  	DQ = 0;
  	Delay_OneWire(80);
  	DQ = 1;
  	Delay_OneWire(10);
    initflag = DQ;
  	Delay_OneWire(5);

  	return initflag;
}

//获取温度
float rd_temperature(void)
{
	unsigned char low,high;
	float temp;
	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0x44);

	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0xBE);

	low = Read_DS18B20();
	high = Read_DS18B20();

	temp = ((high<<8)|low)*0.0625;
	return temp;
}

蓝桥杯单片机省赛——第八届“基于单片机的电子钟程序设计与调试”程序部分
铁匠匠匠的博客
04-26 2293
点击保存文件之后，保存至自己文件目录下方即可。直接跳转以前的文章即可。直接跳转以前的文章即可。直接跳转以前的文章即可。
第8届蓝桥杯单片机---电子钟
wake010的博客
01-12 549
【代码】第8届蓝桥杯单片机---电子钟。
第八届省赛程序设计题--电子钟程序设计【蓝桥杯真题—03】
z3447643805的博客
03-14 1438
初始化 关闭蜂鸣器、继电器等无关外设； 设备初始化时钟为 23 时 59 分 50 秒，闹钟提醒时间 0 时 0 分 0 秒。 显示功能 时间显示格式 温度显示格式 按键功能 按键 S7 定义为“时钟设置”按键，通过该按键可切换选择待调整的 时、分、秒，当前选择的显示单元以 1 秒为间隔亮灭，时、分、秒的调整需注意数据边界属性。 按键 S6 定义为“闹钟设置”按键，通过该按键可进入闹钟时间设置 功能，数码管显示当前设定的闹钟时间。 按键 S5 定义为“加”按键，在“时钟设
蓝桥杯单片机组第八届省赛-电子时钟
03-23
蓝桥杯单片机组省赛，第八届数字电子时钟，功能全部实现，带注释
DS1302实时时钟芯片_读写时间实现电子钟功能
07-08 816
本项目以STC90C51单片机为核心，结合DS1302实时时钟芯片和IIC协议的OLED显示屏，设计了一款功能丰富、操作简便的电子时钟。
蓝桥杯单片机第八届初赛试题-电子钟-工程代码
05-19
第八届蓝桥杯单片机初赛的试题之一是构建一个电子钟，这涉及到硬件接口编程、时钟电路设计以及显示驱动等多个知识点。 1. **单片机基础知识**：单片机，也称为微控制器，是一体化集成的微型计算机系统，包含CPU、...
蓝桥杯单片机第八届省赛真题
02-28
【标题】：“蓝桥杯单片机第八届省赛真题” 这道题目涉及的是“蓝桥杯”竞赛中关于单片机应用的部分，特别是如何利用单片机技术设计一个电子时钟。蓝桥杯是一项全国性的信息技术竞赛，旨在推动软件和电子信息专业...
蓝桥杯单片第八届省赛电子钟整个工程代码
04-07
1.1 使用 CT107D 单片机竞赛板， 完成“电子钟” 功能的程序设计与调试； 1.2 设计与调试过程中，可参考组委会提供的“资源数据包”； 1.3 Keil 工程文件以准考证号命名， 完成设计后， 提交完整、 可编译的 Keil ...
蓝桥杯单片机第八届电子钟代码解析与实现
结合以上信息，我们可以总结出，文档中的“蓝桥杯单片机第八届代码”很有可能是一个以C/C++语言编写的程序，用于Keil 5环境下开发电子钟。该程序会使用到I2C总线技术来与温度传感器通信，并处理从DS18B20传感器获取...
【嵌入式开发】ESP32+DS1302 全DIY制作创意小时钟
最新发布
循环博客
12-23 629
1.7 手动能力，（制作过程中会遇到焊接部分，此项目本人觉得焊接活比较小，平常有做家务和做手工的能力已经够了。1.5 电路的电压问题（一般情况：ds1302芯片很小的电流，无需害怕有电击。1.4 电路图（ESP32 SPI/IO/VCC/GND/VDD/）注释：先了解电路的小知识，画电路图。1.9 加油，一起学习。（其实做出来的模块也可以在网上搜索：ds1302时钟模块，进行购买）1.5 电络铁、锡、引线（备注：如果是未满18岁，请由家长陪同。1.1 ESP32开发板（后面我会放购买的地址，自己选择购买）
第八届蓝桥杯省赛单片机组试题——电子钟
01-06
1.底层驱动： （1）onewire： //onewire.h #ifndef _ONEWIRE_H #define _ONEWIRE_H #include reg52.h #define OW_SKIP_ROM 0xcc #define DS18B20_CONVERT 0x44 #define DS18B20_READ 0xbe //IC引脚定义 sbit DQ = P1^4; //函数声明 void Delay_OneWire(unsigned int t); void Write_DS18B20(unsigned char dat); bit Init_DS18B20(void);
第8届蓝桥杯单片机初赛“电子钟”程序部分.rar
08-20
本资料为蓝桥杯单片机比赛第八届蓝桥杯单片机初赛“电子钟”程序设计源码，文件包含所涉及的keil5工程文件。
蓝桥杯单片机第八届省赛电子时钟源程序及任务报告书（全）期末课程设计
06-10
赛点资源包 竞赛平台实验程序 stc-isp 源程序 课程设计任务书 嵌入式课程设计系统报告书 程序源代码 成绩评定表 电子时钟参赛要求 共阳极数码管段码表
第八届蓝桥杯大赛省赛（电子类）资源数据包（单片机）
07-14
河南省第八届蓝桥杯大赛省赛（电子类）资源数据包 单片机版本
蓝桥杯单片机设计点2：DS1302时钟芯片的读写
NULL指向我的博客
05-16 2740
DS1302时钟芯片的读写,写入任意时间，简洁的读写寄存器介绍，文首附上工程
蓝桥杯单片机第八届省赛,“电子钟“.
m0_60313140的博客
02-13 446
蓝桥杯单片机第八届省赛,"电子钟".
第八届蓝桥杯单片机——电子时钟
naexting的博客
04-11 2816
这是今天二刷的一道题目，其中用的了ds1302和onewire协议。 底层代码就不放了，前面讲模块的文章也有，用的是官方的底层驱动。 下面直接上主函数，在程序中讲解 #include <STC15F2K60S2.H> #include "ds1302.h" #include "onewire.h" #define uchar unsigned char #define uint unsigned int uchar code adress[]={0x01,0x02,0x04,0x08,0x...
第八届省赛蓝桥杯单片机组：电子钟
qq_45720531的博客
07-27 1493
第八届省赛蓝桥杯单片机组：电子钟遇见的问题代码main.cds1302.cds1302.honewire.conewire.h 遇见的问题 1.三行代码trg使用，按键一次变量却自加多次 原因：trg 没有放在10ms一次keyflag检测中,导致这10ms main函数已经运行多次，trg一直没有变，所以变量多次自加。 而如果放在10ms检测中执行，函数的行为只用重复一次，第2次因为readdat&(cont^readdat) =0 ，所以不会被检测 2.闹钟开始闪烁的问题，以及后来闪烁超过一
蓝桥杯第八届赛题----电子钟程序设计范例
QWQ_DIODA的博客
03-08 1679
前言 这里写目录标题前言赛题要求基本要求分析赛题中所需的基础技能1、基本硬件2、基本功能逻辑代码部分逻辑流程图初始化按键功能与状态数详解 赛题要求 基本要求分析 制作一个电子时钟，要求数码管显示DS1302的获取时间以及DS18B20的温度，并使用四个按键进行控制。 如图所示，所需的硬件基础驱动有： 1、LED灯光开启与关闭（74HC138与74HC573操控） 2、数码管动态刷新（74HC138与74HC573操控）（定时器中断控制） 3、DS18B20计算温度（单总线通信协议） 4、DS1302写入读出
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
