Stateflow 快速入门

一、Stateflow 简介

1、为什么使用 stateflow？

• stateflow 基于有限状态机的原理，对事件驱动的系统进行建模和仿真的工具。

    有限状态机→用来描述事件驱动系统，这种系统包含从一个工作模式到另一个工作模式的转                                  移，这种转移是否有效取决于转移的条件成立与否。

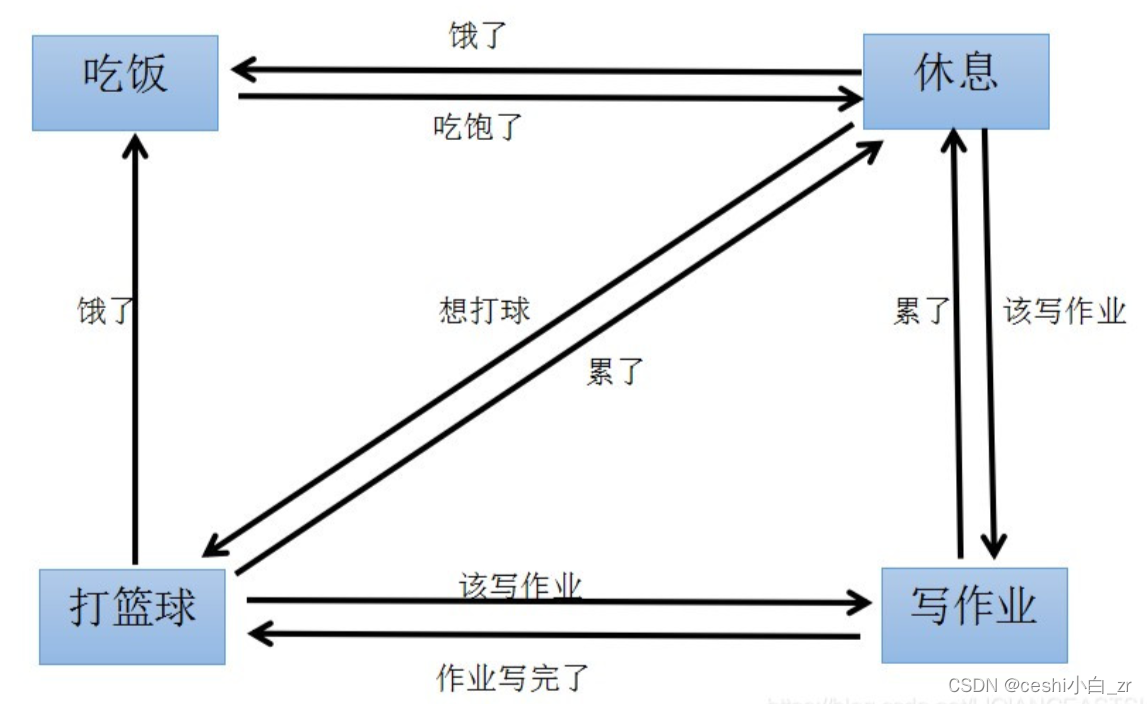

    通俗来讲，有限状态机可以表示为一个有向图。

• stateflow 应用于如下场景：

     — 反应控制系统，控制系统逻辑，有限状态机，调度系统，故障检测系统，事件驱动系统

2、stateflow 如何与 simulink 协同工作？

• stateflow 用于处理动态系统的瞬时变化
• simulink 用于处理动态系统的连续变化

    而真实的系统需要同时响应瞬时变化和
