实验步骤:
第一步:IP地址规划

第二步: 配置IP地址
R1
[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip ad 172.16.16.1 29
[R1]int LoopBack 0
[R1-LoopBack0]ip ad 172.16.17.1 24
R2
[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip ad 172.16.16.2 29
[R2]interface LoopBack 0
[R2-LoopBack0]ip ad 172.16.18.1 24
R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip ad 172.16.16.3 29
[R3-GigabitEthernet0/0/0]int l 0
[R3-LoopBack0]ip ad 172.16.19.1 24
[R3]int Serial 4/0/0
[R3-Serial4/0/0]ip ad 34.0.0.3 24
R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip ad 47.0.0.4 24
[R4-GigabitEthernet0/0/0]int s 4/0/0
[R4-Serial4/0/0]ip add 34.0.0.4 24
[R4-Serial4/0/0]int s 4/0/1
[R4-Serial4/0/1]ip add 45.0.0.4 24
[R4-Serial4/0/1]int s 3/0/0
[R4-Serial3/0/0]ip add 46.0.0.4 24
[R4]sys ISP
[ISP]int l 0
[ISP-LoopBack0]ip ad 4.4.4.4 24
R5
[R5]int s 4/0/0
[R5-Serial4/0/0]ip add 45.0.0.5 24
[R5-Serial4/0/0]int l 0
[R5-LoopBack0]ip add 172.16.1.1 24
R6
[R6]int s 4/0/0
[R6-Serial4/0/0]ip ad 46.0.0.6 24
[R6-Serial4/0/0]int l 0
[R6-LoopBack0]ip ad 172.16.2.1 24
[R6-LoopBack0]int g 0/0/0
[R6-GigabitEthernet0/0/0]ip ad 172.16.32.1 30
R7
[R7]int g 0/0/0
[R7-GigabitEthernet0/0/0]ip add 47.0.0.7 24
[R7-GigabitEthernet0/0/0]int l 0
[R7-LoopBack0]ip ad 172.16.3.1 24
[R7-LoopBack0]int g 0/0/1
[R7-GigabitEthernet0/0/1]ip ad 172.16.48.1 30
R8
[R8]int g 0/0/0
[R8-GigabitEthernet0/0/0]ip ad 172.16.48.2 30
[R8-GigabitEthernet0/0/0]int g 0/0/1
[R8-GigabitEthernet0/0/1]ip ad 172.16.48.5 30
[R8-GigabitEthernet0/0/1]int l 0
[R8-LoopBack0]ip add 172.16.49.1 24
R9
[R9]int g 0/0/0
[R9-GigabitEthernet0/0/0]ip ad 172.16.48.6 30
[R9-GigabitEthernet0/0/0]int g 0/0/1
[R9-GigabitEthernet0/0/1]ip ad 172.16.66.1 30
[R9-GigabitEthernet0/0/1]int l 0
[R9-LoopBack0]ip ad 172.16.64.1 24
R10
[R10]int g 0/0/0
[R10-GigabitEthernet0/0/0]ip ad 172.16.66.2 30
[R10-GigabitEthernet0/0/0]int l 0
[R10-LoopBack0]ip ad 172.16.65.1 24
R11
[R11]int g 0/0/0
[R11-GigabitEthernet0/0/0]ip ad 172.16.32.2 30
[R11-GigabitEthernet0/0/0]int g0/0/1
[R11-GigabitEthernet0/0/1]ip add 172.16.32.5 30
[R11-GigabitEthernet0/0/1]int l 0
[R11-LoopBack0]ip add 172.16.33.1 24
R12
[R12]int g 0/0/0
[R12-GigabitEthernet0/0/0]ip add 172.16.32.6 30
[R12-GigabitEthernet0/0/0]int l 0
[R12-LoopBack0]ip ad 172.16.128.1 18
[R12-LoopBack0]int l 1
[R12-LoopBack1]ip ad 172.16.192.1 18

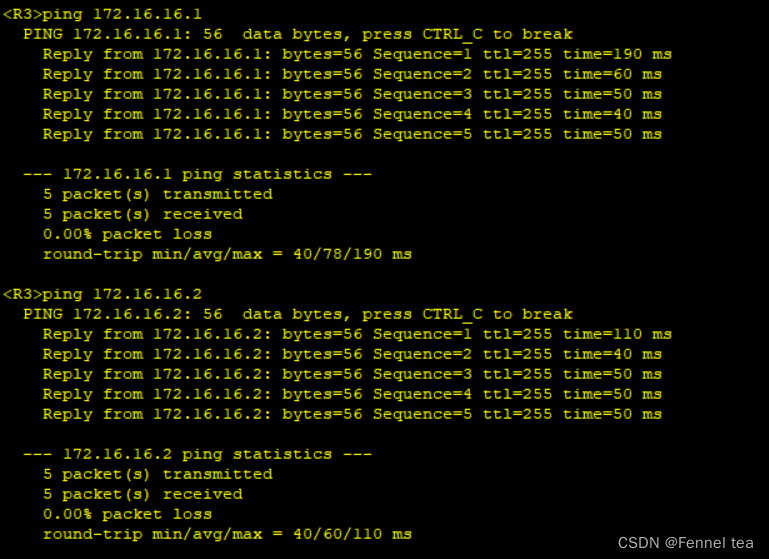

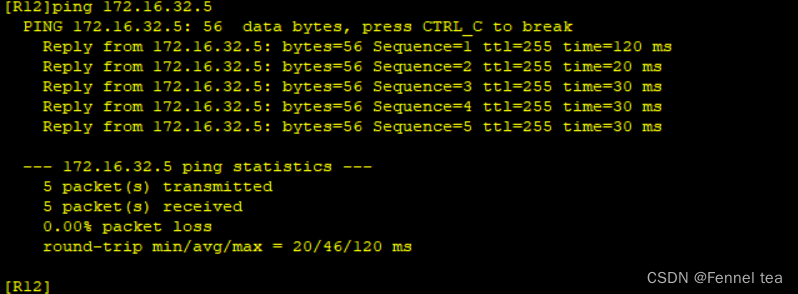

第三步:测试各个路由之间能否ping通


经过测试所有路由上的链路可以ping通
第四步:搭建MGRE环境
R3
[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]ip ad 172.16.0.1 24
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp[R3-Tunnel0/0/0]source 34.0.0.3
[R3-Tunnel0/0/0]nhrp entry multicast dynamic
R5
[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ip address 172.16.0.2 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source s4/0/0
[R5-Tunnel0/0/0]nhrp entry 172.16.0.1 34.0.0.3 register
R6
[R6]int tu0/0/0
[R6-Tunnel0/0/0]ip ad 172.16.0.3 24
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source s4/0/0
[R6-Tunnel0/0/0]nhrp entry 172.16.0.1 34.0.0.3 register
R7
[R7]interface Tunnel 0/0/0
[R7-Tunnel0/0/0]ip ad 172.16.0.4 24
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source g 0/0/0
[R7-Tunnel0/0/0]nhrp entry 172.16.0.1 34.0.0.3 register
第五步:配置缺省MGRE环境中路由
[R3]ip route-static 0.0.0.0 0 34.0.0.4
[R5]ip route-static 0.0.0.0 0 45.0.0.4
[R6]ip route-static 0.0.0.0 0 46.0.0.4
[R7]ip route-static 0.0.0.0 0 47.0.0.4

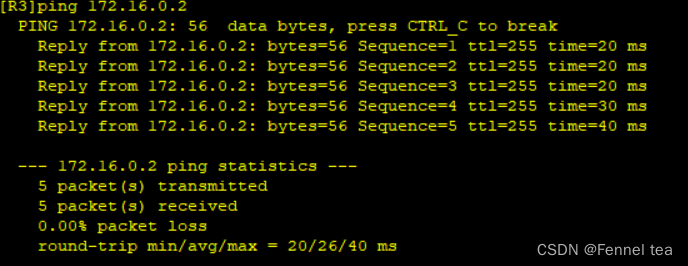

在R3上ping172.16.0.2可以ping通表明搭建的隧道没有问题
第六步:配置OSPF
我们在模拟实验中多半会使用例如2.2.2.2 或3.3.3.3等等这样的id但是在真实网络中都会创建一个环回掩码32
R1
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 0.0.0.0 255.255.255.255
R2
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 0.0.0.0 255.255.255.255
R3
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf network-type p2mp
[R3-Tunnel0/0/0]ospf timer hello 2
R5
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255[R5]int t0/0/0
[R5-Tunnel0/0/0]ospf network-type p2mp
[R5-Tunnel0/0/0]ospf timer hello 2
R6
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.3 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 172.16.2.1 0.0.0.0[R6]int t0/0/0
[R6-Tunnel0/0/0]ospf network-type p2mp
[R6-Tunnel0/0/0]ospf timer hello 2
[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]network 172.16.32.1 0.0.0.0
R7
[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.4 0.0.0.0
[R7-ospf-1-area-0.0.0.0]network 172.16.3.1 0.0.0.0[R7]int t0/0/0
[R7-Tunnel0/0/0]ospf network-type p2mp[R7-Tunnel0/0/0]ospf timer hello 2
[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]network 172.16.48.1 0.0.0.0
R8
[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]network 172.16.49.1 0.0.0.0
[R8-ospf-1-area-0.0.0.3]network 172.16.48.2 0.0.0.0
R9:需要做一个重发布不然从R3上面看学不到IP地址为40几和60几的IP地址
[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]network 172.16.48.6 0.0.0.0[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-2]area 0
[R9-ospf-2-area-0.0.0.0]network 172.16.64.1 0.0.0.0
[R9-ospf-2-area-0.0.0.0]network 172.16.66.1 0.0.0.0[R9]ospf 1
[R9-ospf-1]import-route ospf 2--把ospf2的导入到1上面[R9]ospf 2
[R9-ospf-2]import-route ospf 1
R10
[R10]ospf 1 router-id 10.10.10.10
[R10-ospf-1]area 0
[R10-ospf-1-area-0.0.0.0]network 0.0.0.0 255.255.255.255
R11
[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]network 0.0.0.0 255.255.255.255
R12
[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]network 172.16.32.6 0.0.0.0
第七步:配置RIP
[R12]rip 1
[R12-rip-1]version 2
[R12-rip-1]network 172.16.0.0这里做双向重发布是正常需要把ospf导入进去
[R12]rip 1
[R12-rip-1]import-route ospf 1
[R12]ospf 1
[R12-ospf-1]import-route rip 1
第八步:进行汇总
域内汇总
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.16.0 255.255.240.0
[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.32.0 255.255.240.0
[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.48.0 255.255.240.0
域外汇总
[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.64.0 255.255.240.0
[R12]ospf 1
[R12-ospf-1]asbr-summary 172.16.128.0 255.255.128.0
第九步:nssa
完全陌生
[R1]ospf 1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]st
[R1-ospf-1-area-0.0.0.1]stub
[R2]ospf 1
[R2-ospf-1]a
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]st
[R2-ospf-1-area-0.0.0.1]stub
[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]stub no-summary
[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary
[R11]ospf 1
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]nssa
[R12]ospf 1
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]nssa
[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary
[R8]ospf 1
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]nssa
[R9]ospf 1
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]nssa
第十步:修改认证
[R1]ospf 1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher huawei
[R2]ospf 1
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher huawei
[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher huawei
第十一步:NAT
[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R3]int s4/0/0
[R3-Serial4/0/0]nat outbound 2000

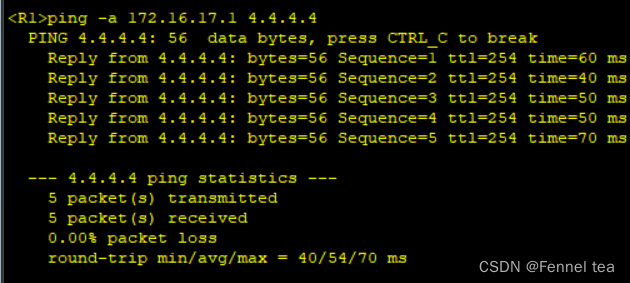

第十二步:测试

该文详细描述了一项网络配置实验,包括IP地址规划和分配,路由器之间的链路建立,MGRE隧道的配置,OSPF和RIP路由协议的实施,以及路由汇总、NAT转换和认证机制的设定。实验旨在确保网络连通性并优化路由信息传播。
