本文详细介绍了如何在HD6UL-IOT评估板上查看和提取设备树文件(dtb)的分区信息，以及如何在Linux环境中反编译dtb文件，包括使用`cat/proc/mtd`命令检查分区和`dd`命令提取，以及在内核目录下使用`dtc`工具进行反编译操作。

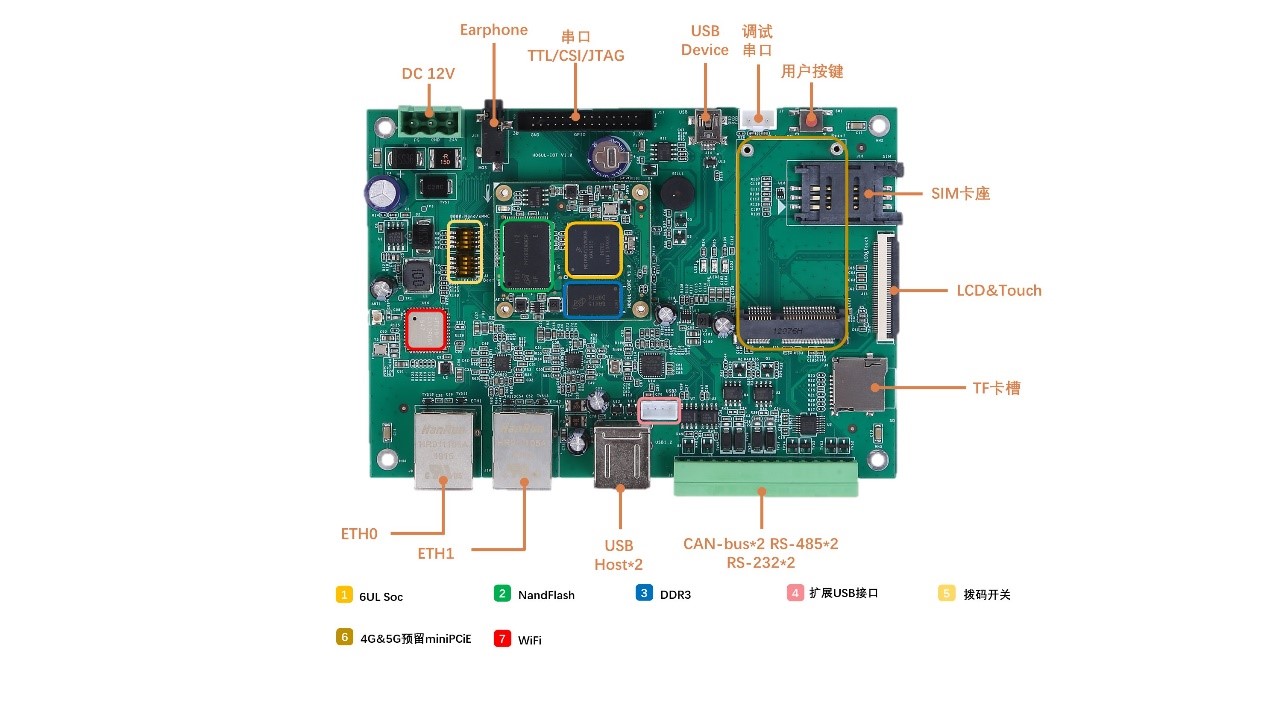

本文基于HD6UL-IOT评估板进行验证。HD6UL-IOT 基于HD6UL-CORE 工业级核心板设计（双网口、双 CAN、7 路串口），接口丰富，采用 3.5 寸工控板标准尺寸，适用于工业现场应用需求，亦方便用户评估核心板及 CPU 的性能。
1.查看dtb文件分区

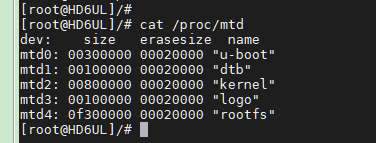

使用cat /proc/mtd命令查看dtb设备树文件在nand中存储的分区。
2.提取dtb设备树文件
输入dd if=/dev/mtd1 of=/home/xxx.dtb在mtd1分区中提取dtb设备树文件到home目录下。
3.反编译dtb设备树文件
提取出dtb文件后，将dtb文件拷贝到linux虚拟机内，进入到linux内核目录scripts/dtc下找到dtc工具使用一下目录对dtb设备树文件进行反编译：
./dtc -I dtb -O dts -o xxx.dtsxxx.dtb
