【STM32】仿真器STLink&JLink的使用与软件测试

一.使用调试工具的目的

调试工具（如 ST - Link 调试器）对软件程序进行逐步调试，检查各个函数的执行情况是否正确。例如，检查传感器数据采集函数是否能正确获取数据，数据处理和判断函数是否能准确识别异常数据。

二.硬件连接

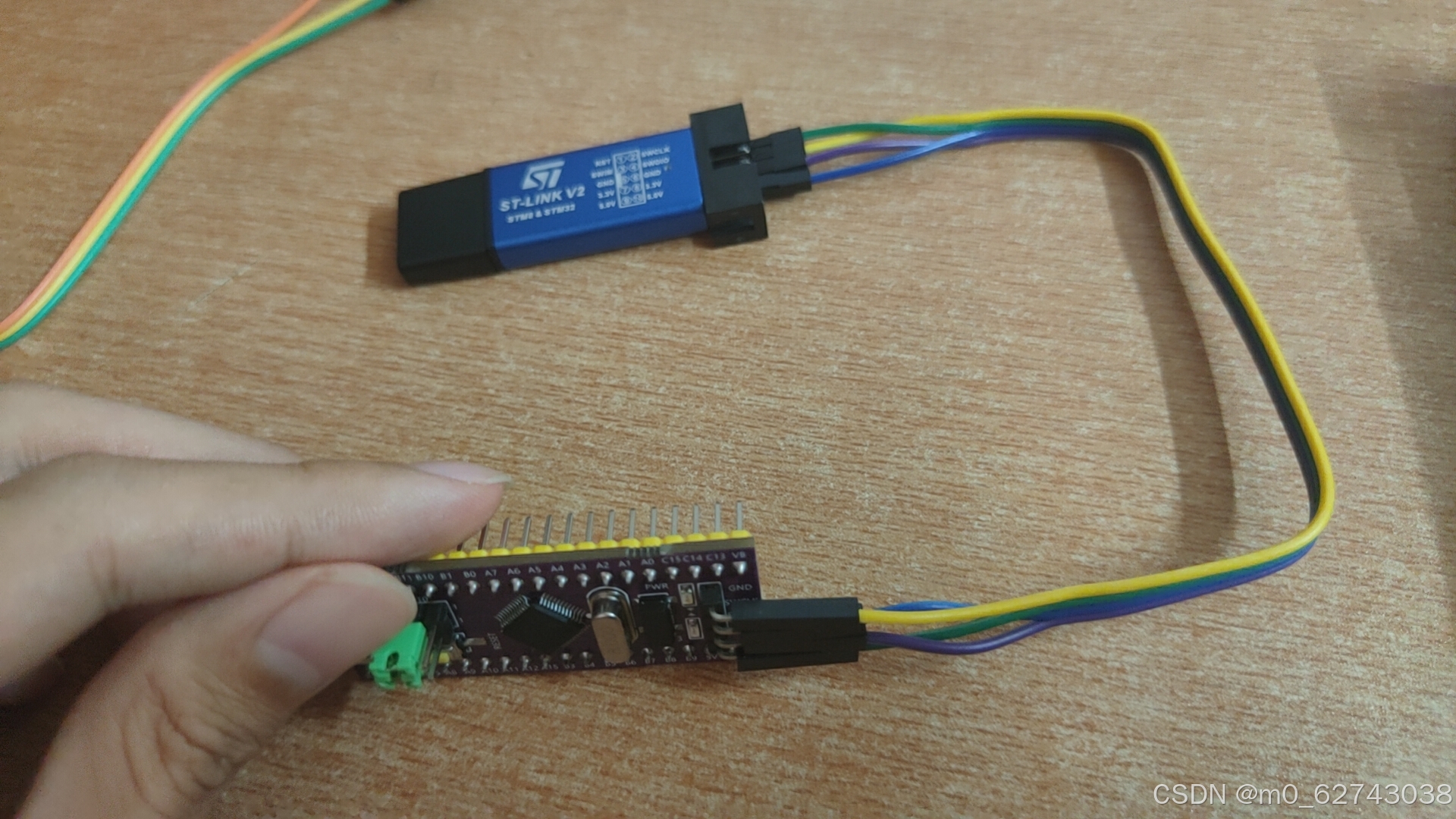

连接 ST - Link 到目标设备（STM32 开发板）

将 ST - Link 的 VCC（一般为 3.3V）引脚连接到 STM32 目标板的 3.3V 电源引脚（注意电压匹配，不要将高电压接到 STM32 的 3.3V 引脚，以免损坏芯片）。
把 ST - Link 的 GND 引脚连接到 STM32 目标板的接地引脚。
将 ST - Link 的 SWDIO（Serial Wire Data Input/Output）引脚连接到 STM32 目标板的 SWDIO 引脚。
把 ST - Link 的 SWCLK（Serial Wire Clock）引脚连接到 STM32 目标板的 SWCLK 引脚。

三.软件安装与配置

ST-Link驱动的下载、安装、配置，以及ST-Link固件的升级_stlink驱动-优快云博客

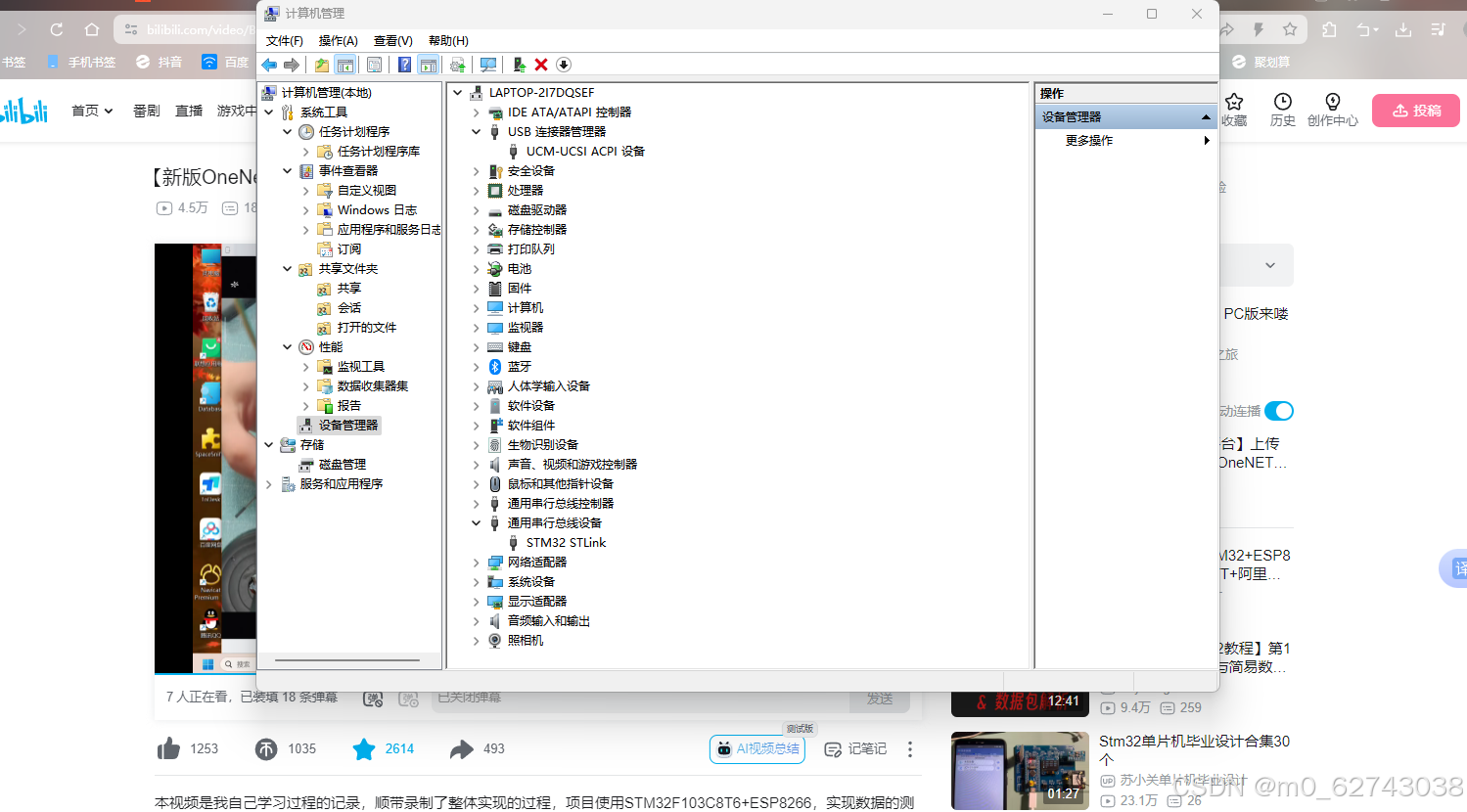

下载完电脑会出现st——link

四.KEIL软件设置

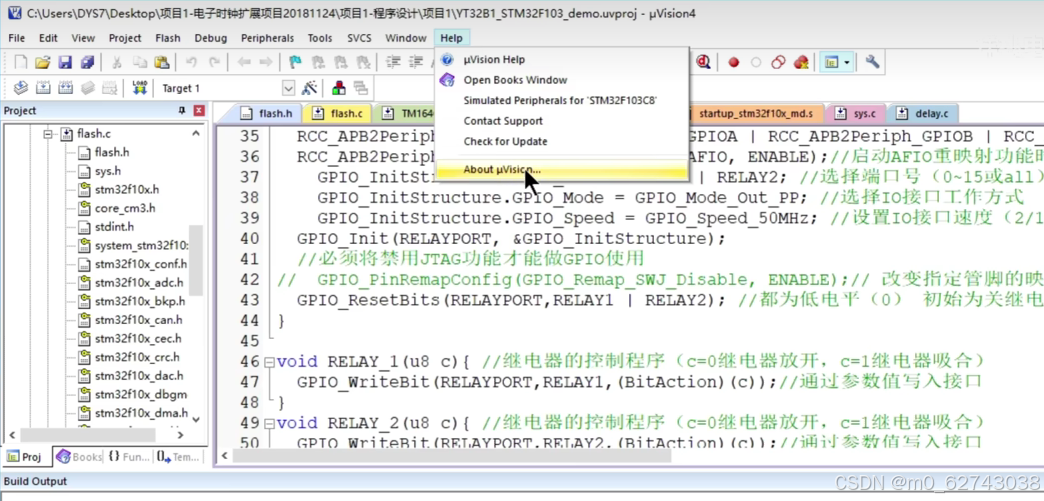

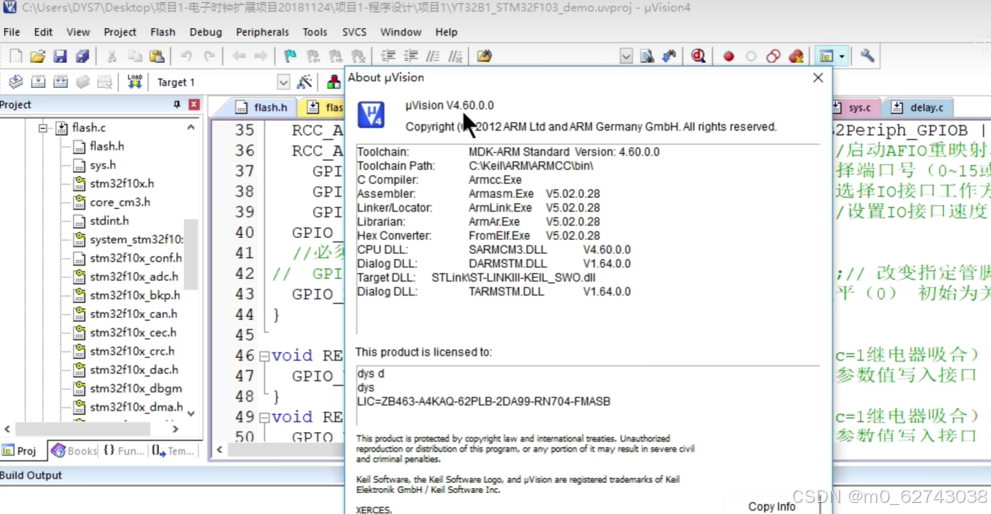

第一步点开help最后一项，查看版本号，低于v4.2下载最新版KILE安装包

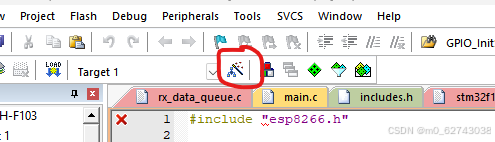

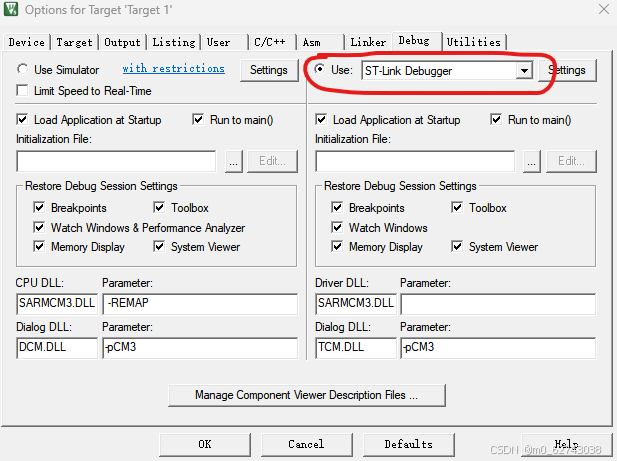

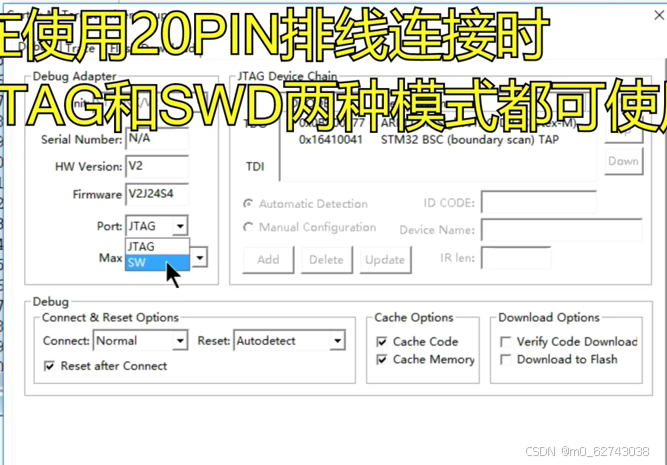

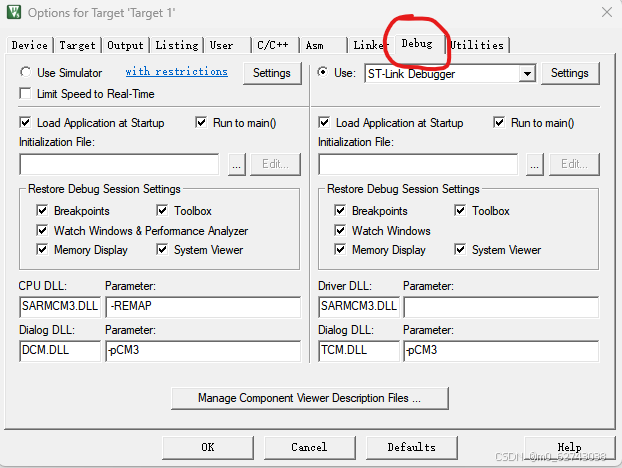

第二步点击魔法棒，点击debug，选择st-link，点击sttings，port选择jtag。

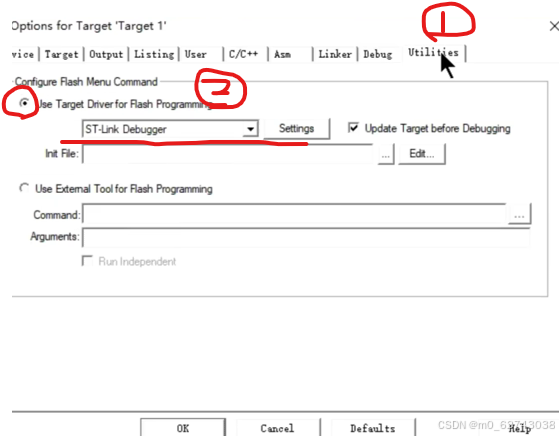

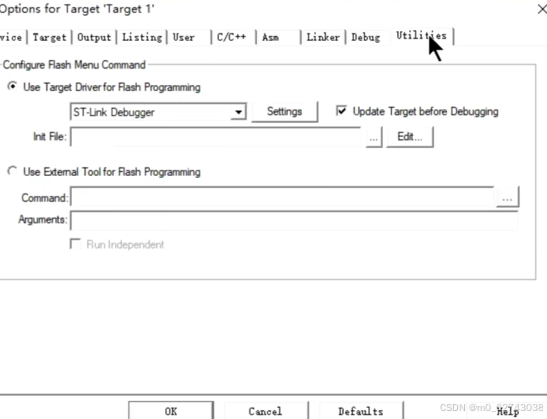

第三步点击debug后面的utilities

选择st-link，在点击setting

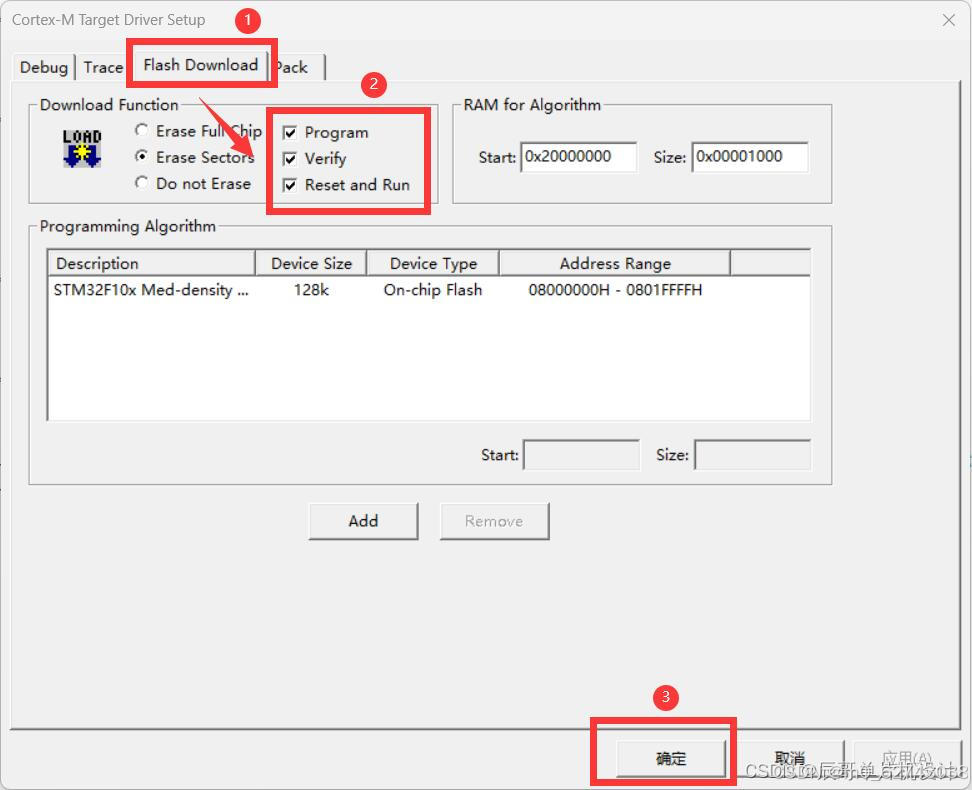

第四步点【Flash Download】然后把这三个框勾选上，然后点击【确定】

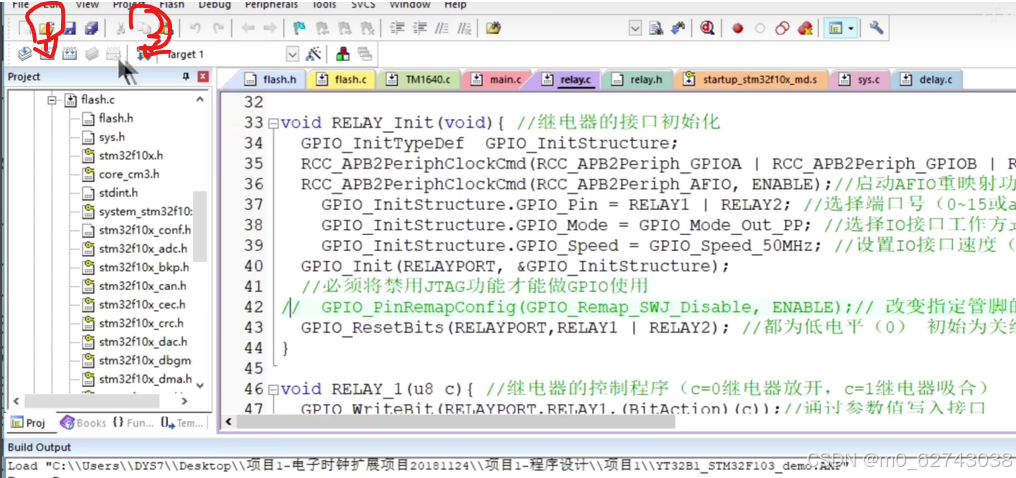

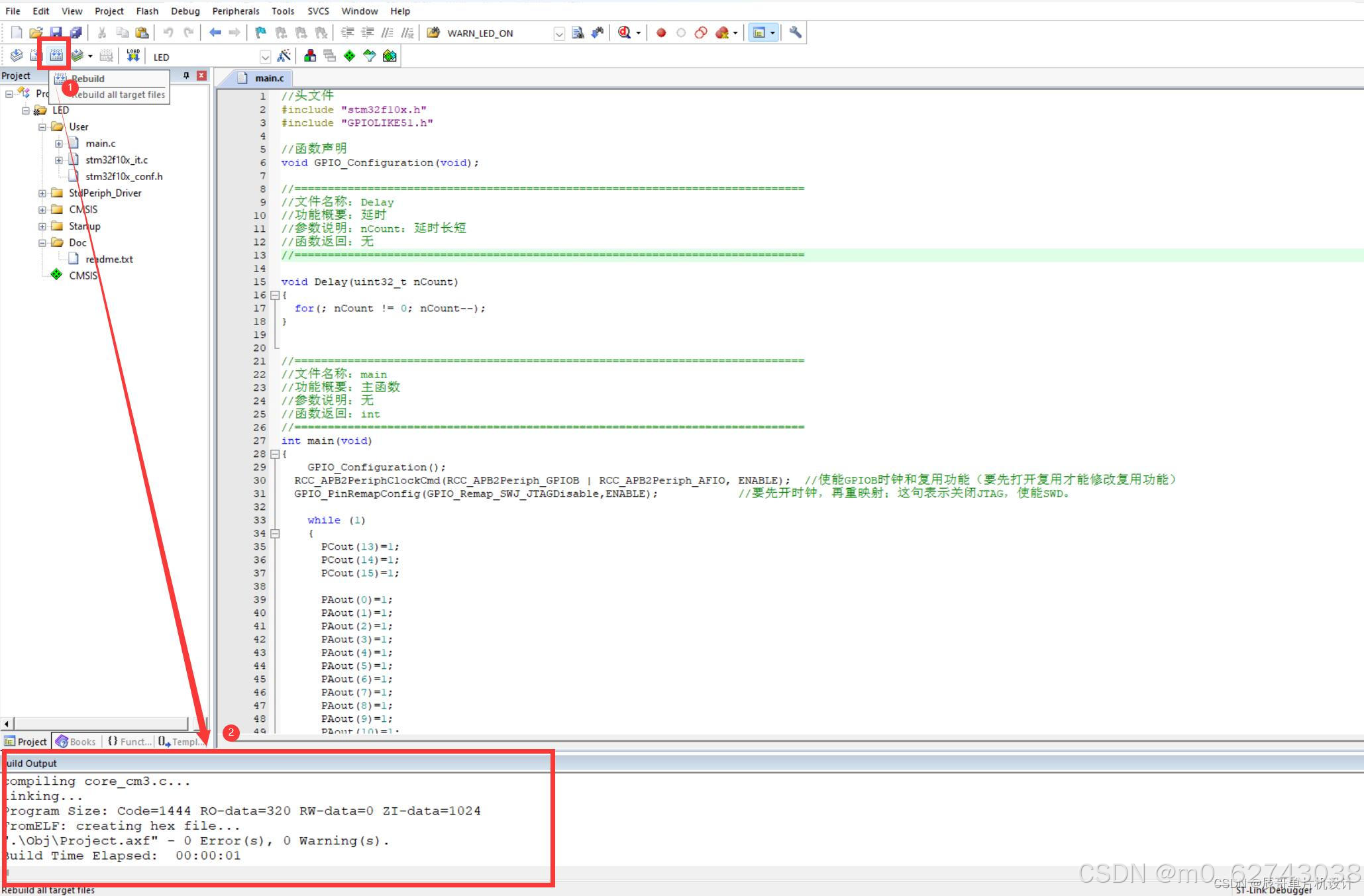

第五步先点击编译，然后显示0错误和0警告方可烧录程序

第六步点击【LOAD】一键烧录

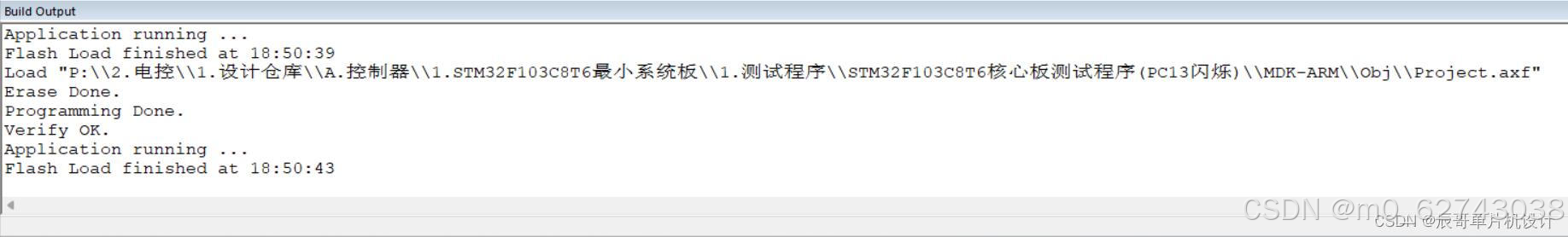

第七步烧录完成

开始仿真调试

第一步打开仿真按钮

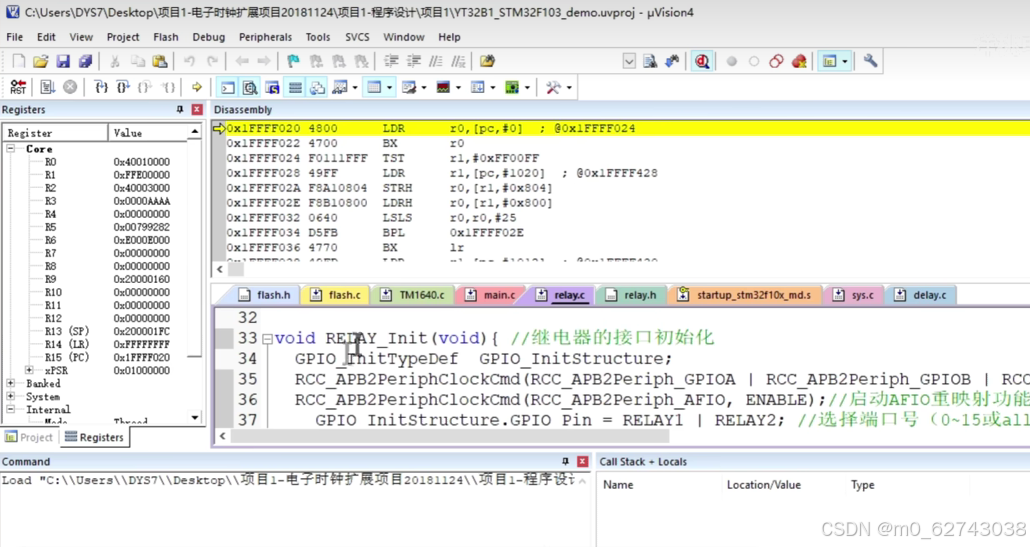

左边是寄存器  RO-R15的状态，上方是当前程序执行的程序状态

使用仿真器进行下载程序如下步骤点击

至此，STLINK烧录STM32和仿真调试的教程就结束了，感谢各位读者。
