【PLL】高Q 带通滤波器特性example

最新推荐文章于 2025-05-14 13:07:11 发布

opcode0

最新推荐文章于 2025-05-14 13:07:11 发布

阅读量198

点赞数 1

分类专栏： PLL 文章标签：学习

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/m0_62489442/article/details/144726716

版权

PLL 专栏收录该内容

38 篇文章

订阅专栏

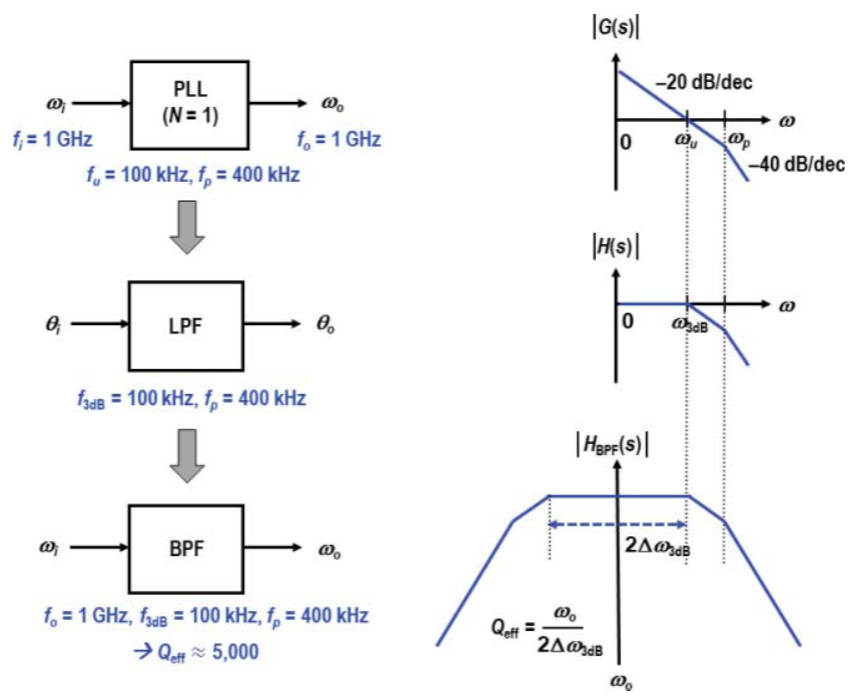

假设1GHz，无分频器2阶 type 1PLL，开环增益G(s) fu=100 kHz，fp=400 kHz，

假设1阶近似，输入相位的噪声传递函数是一个低通滤波器， $f_{3dB}=100 kHz$ ， $f_p=400kHz$

PLL 在相位域中的低通特性，可以视为频域的带通特性。

输出频率： $f_o=1GHz$
$f_{3dB}=100kHz$
$f_p=400kHz$

品质因数： $Q_{eff}=\frac{\omega_o}{2\Delta \omega_{3dB}}\approx \frac{f_o}{2f_u}=\frac{1GHz}{2*100kHz}=5000$
