文章描述了如何设计网络拓扑，配置路由器的IP，建立R1,R3,R4与ISP的连接。通过PPP封装和PAP/CHAP认证实现R2与R3,R4间的安全通信。使用MGRE服务确保R1,R3,R4之间的连通性，并通过RIP协议实现内网路由。最后，通过NAT配置允许PC访问ISP的环回地址。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

要求如下

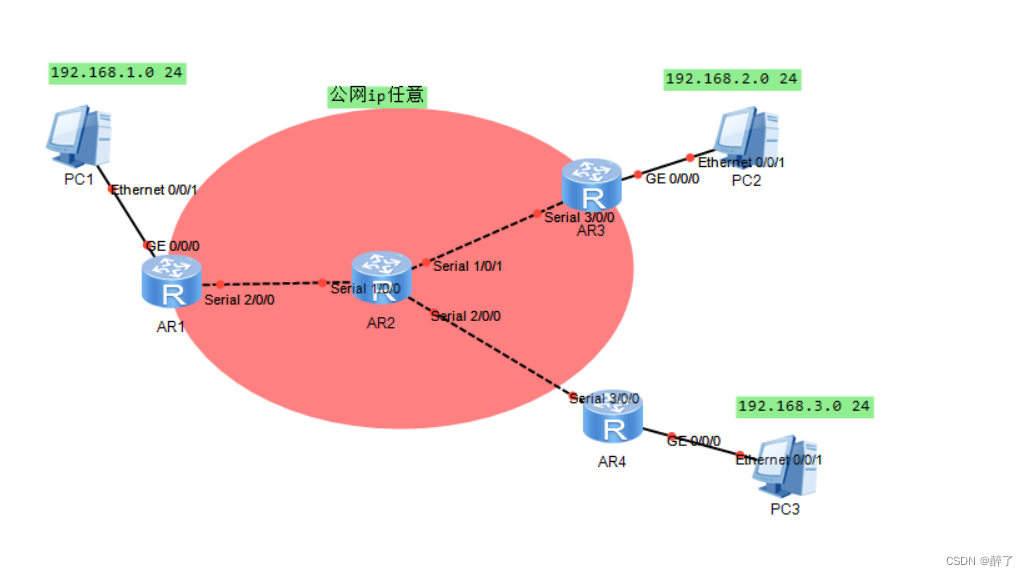

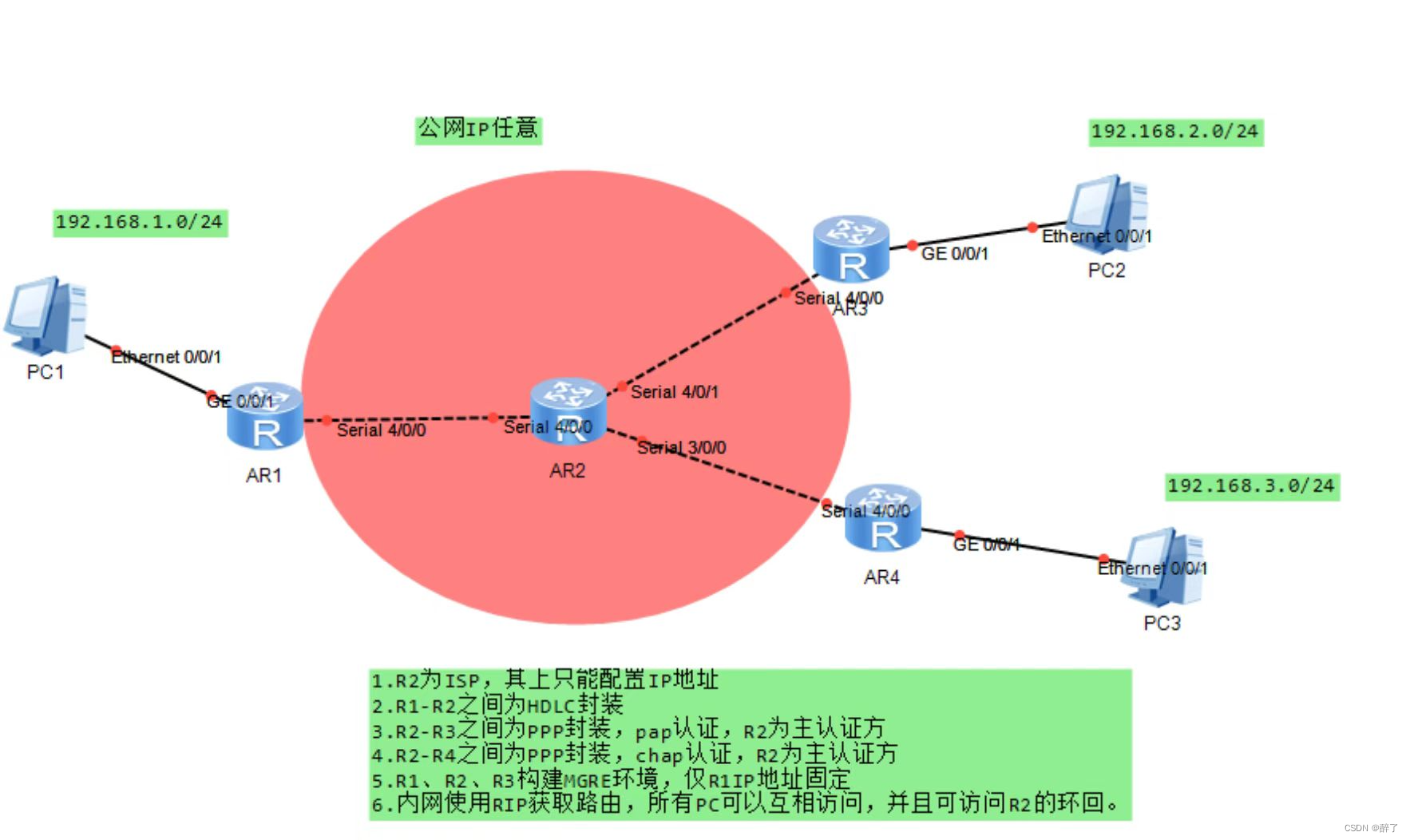

  • 先设计拓扑图

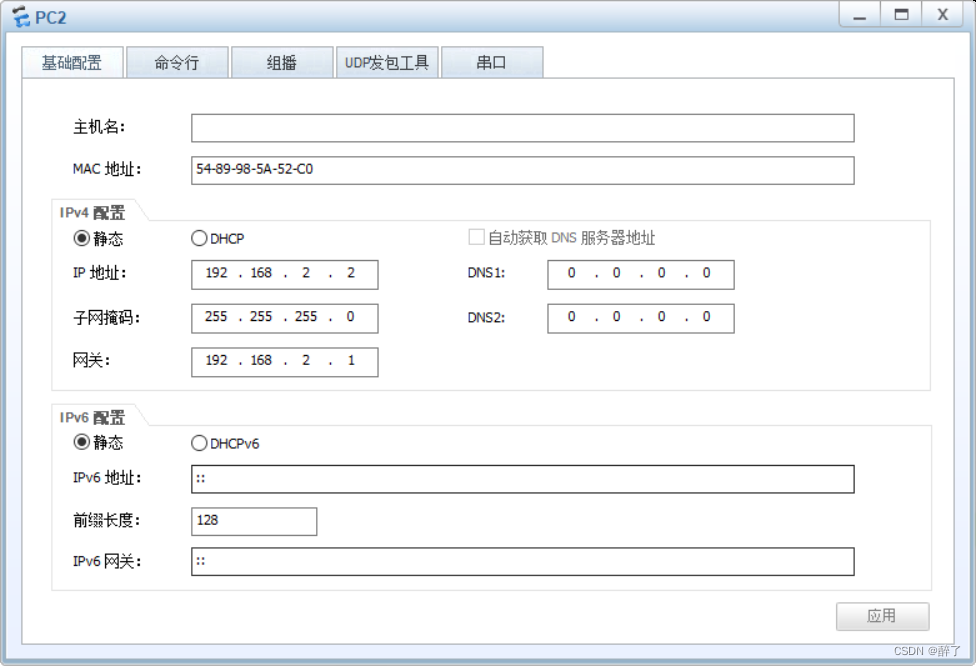

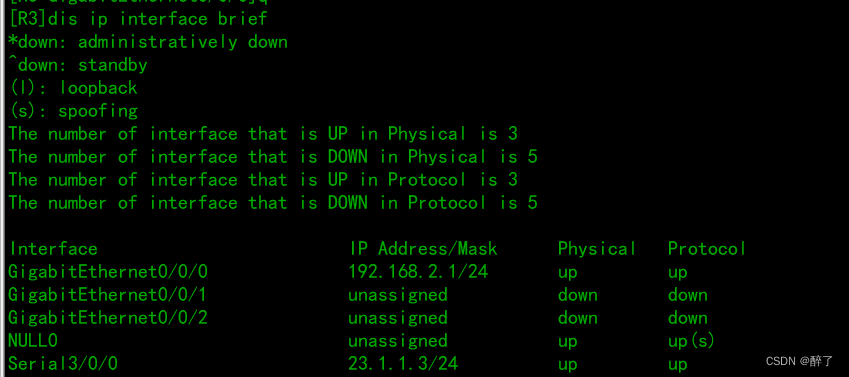

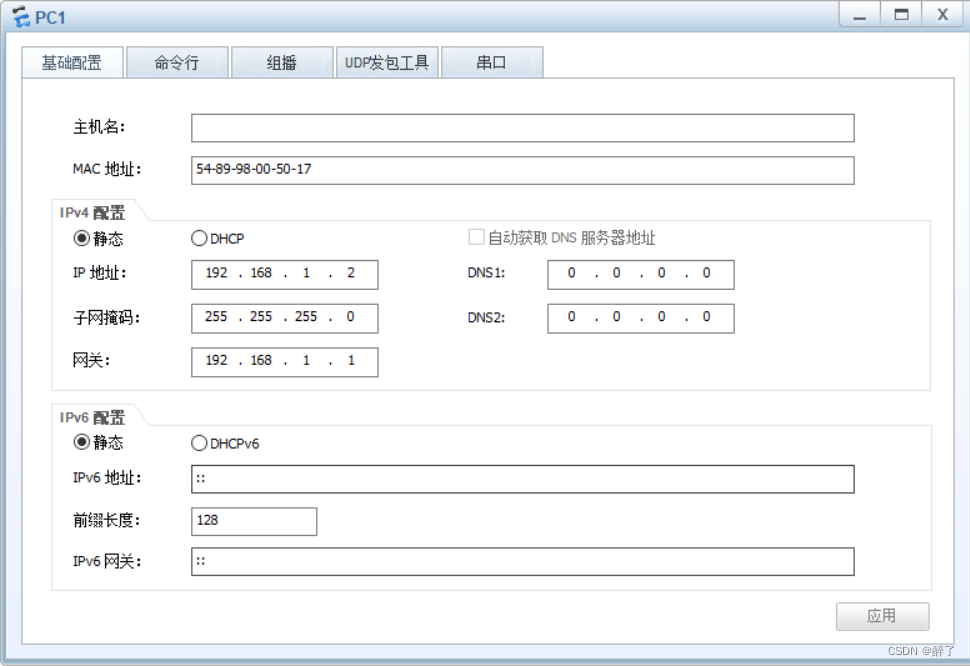

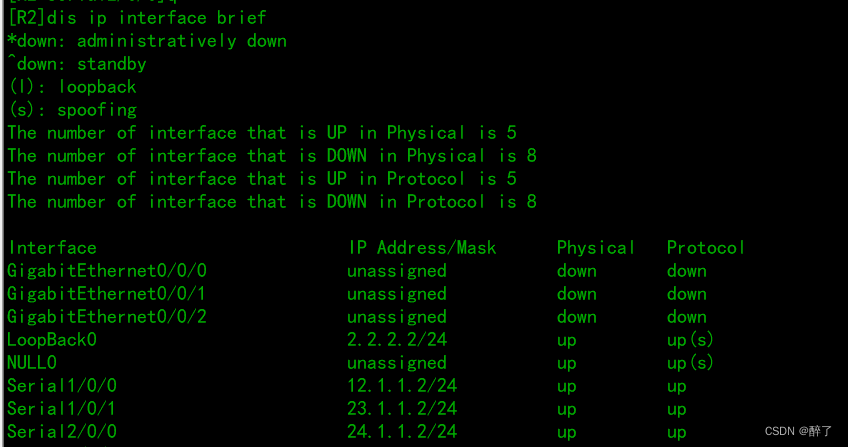

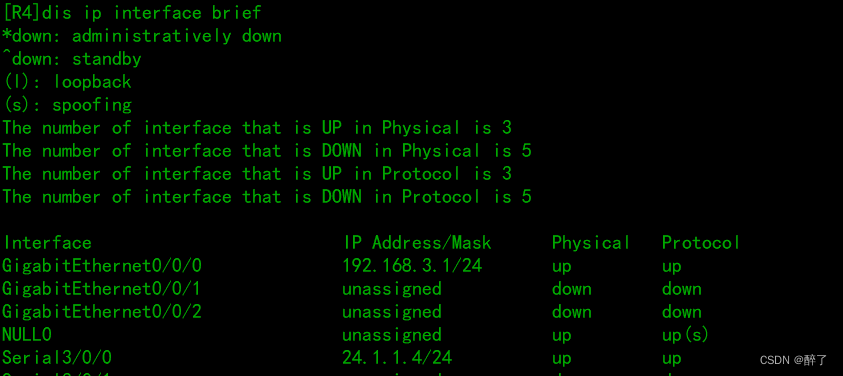

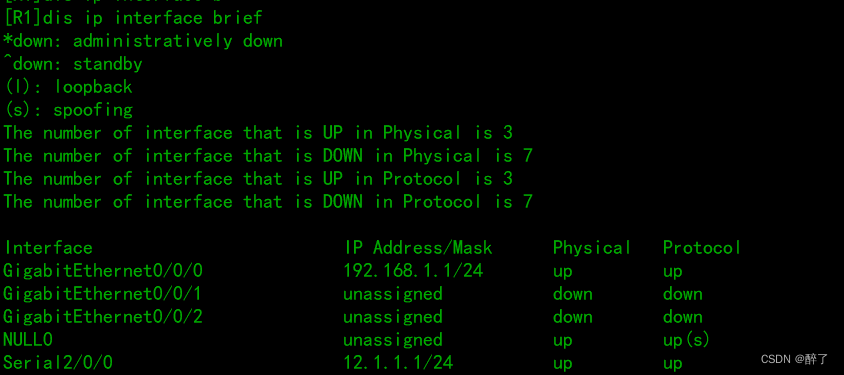

  • 根据要求先配置底层IP --- 截图如下

  • 配置缺省 -- 使R1 R3 R4 可以访问ISP

  • 测试路由器之间的连通性

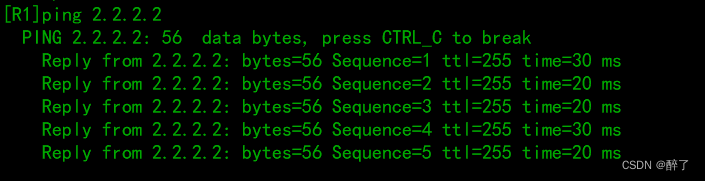

    • R1 ping ISP的环回

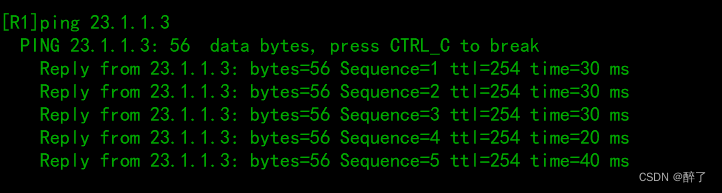

    • R1 ping R3

  • R1-R2之间为HDLC封装

  • R2-R3之间为ppp封装 PAP认证 R2为主认证方

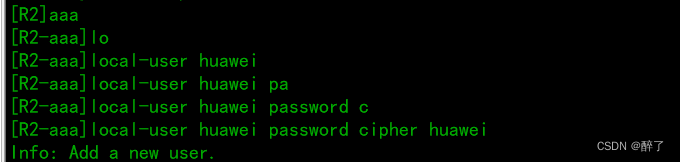

    • R2主认证方的配置

    • R3被认证方的配置

  • R2-R4之间为PPP封装，CHAP认证，R2为主认证方
    • R2主认证方的配置

    • R3被认证方的配置

  • R1、R3、R4构建MGRE 仅R1 ip地址固定
    • R1的MGRE配置

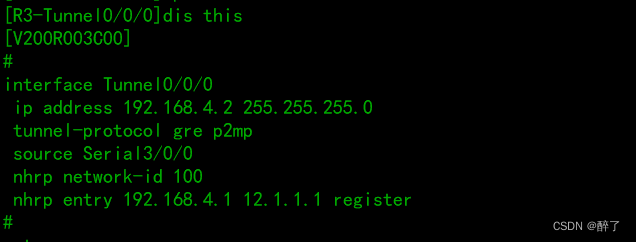

    • R3的MGRE配置

    • R4的MGRE配置

  • 内网使用RIP获取路由，所有PC可以相互访问，并且可以访问R2的环回

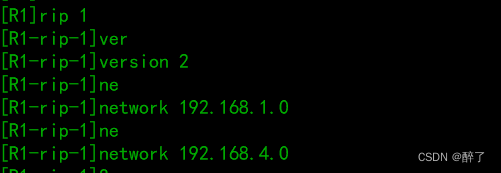

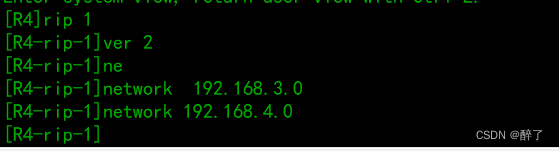

    • R1 R3 R4 的rip配置 同时需要将R1的水平分割关闭 否则 R3学不到R4的环回

    • 关闭R1的水平分割

    • 此时PC之间可以互通

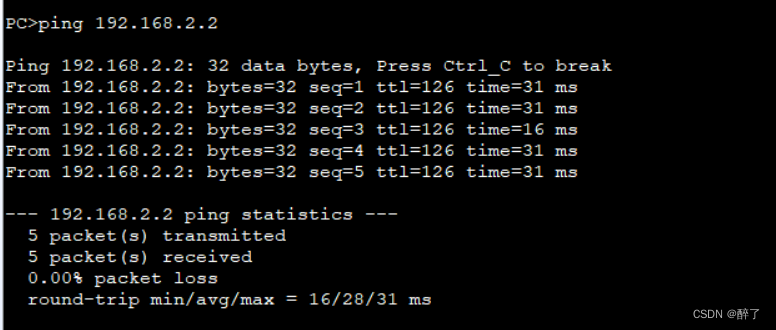

      • PC1 ping PC2

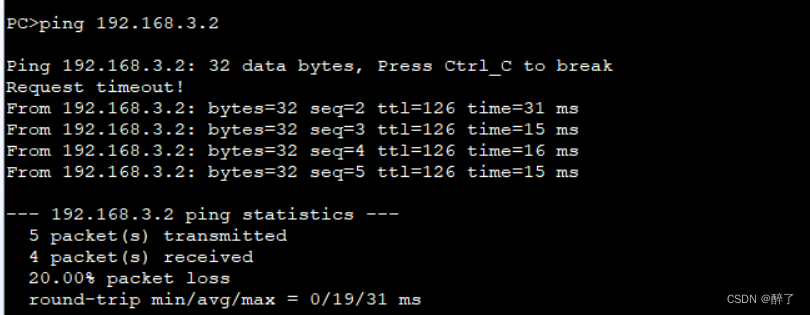

    • PC1 ping PC3

    • 想要PC访问ISP的环回需要NAT 在R1、R3、R4做NAT
      • R1配置如下 R3、R4同理

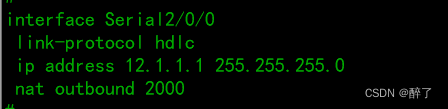

      • 进入接口关联nat

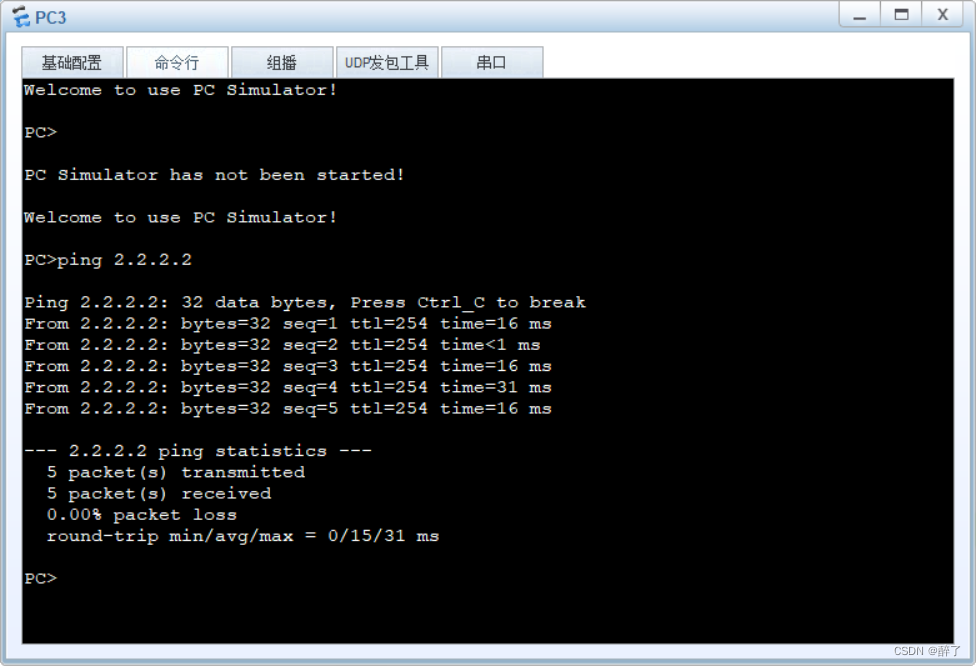

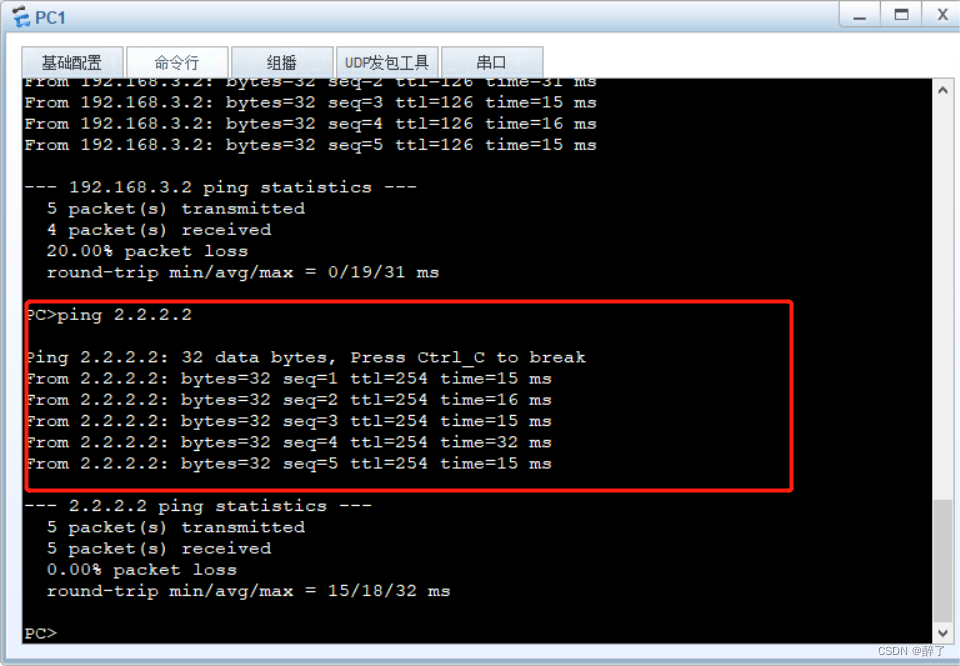

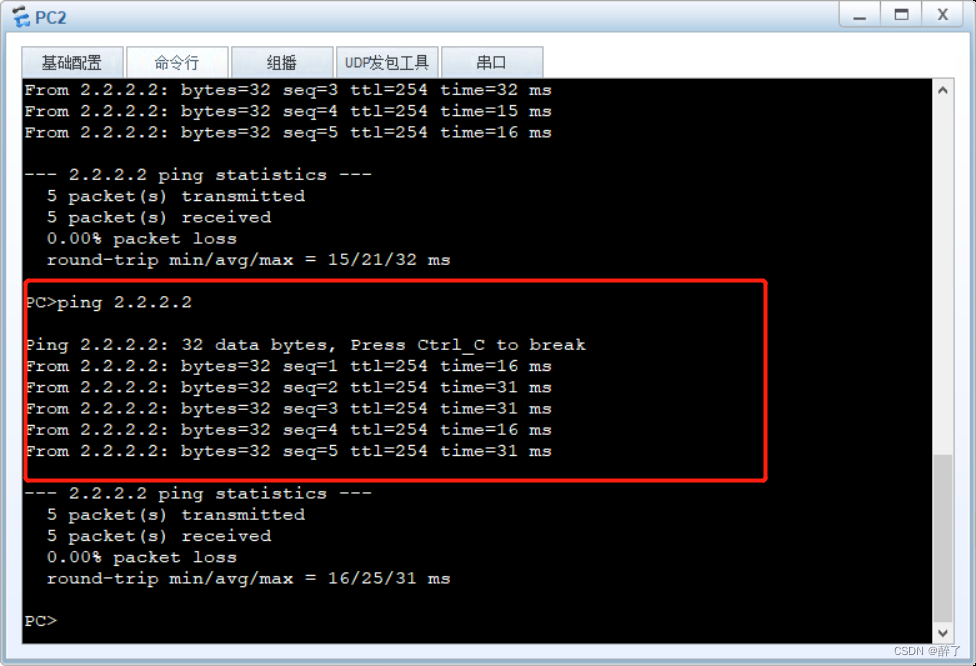

    • 此时PC可以ping通 ISP的环回
