Wireshark实验

本部分按照数据链路层、网络层、传输层以及应用层进行分类，共有 10 个实验。需要使用协议分析软件 Wireshark 进行，请根据简介部分自行下载安装。

1.数据链路层

实作一 熟悉 Ethernet 帧结构

使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，如：目的 MAC、源 MAC、类型、字段等。

Ethernet 帧结构：
在以太网帧中，能被直观看到的就是目标MAC地址（6字节）、源MAC地址（6字节）、帧类型（2字节）以及IP数据包（1500字节）
以太网最大帧1519字节，最小帧64字节
其中
目的MAC地址、源MAC地址、帧类型如下图：

问题：你会发现 Wireshark 展现给我们的帧中没有校验字段，请了解一下原因

因为校验码是通过CRC校验判断帧是否有效或是否有错，当网卡可以收到数据帧并通过抓包抓到数据帧，该帧就是有效的，此时CRC就已经解析了，所以一般不显示校验字段。

实作二 了解子网内/外通信时的 MAC 地址

1. ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

   旁边无计算机，理论分析一下，发出帧的目的MAC地址应该是我ping的主机的MAC地址，源MAC地址是我的计算机的MAC地址。

2. 然后ping qige.io（或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

3.

发出帧源MAC地址：9e:30:5a:0c:06:46
返回帧源MAC地址：5c:80:b6:c4:b3:32
这个地址是本主机所在子网的网关MAC地址

4. 再次 ping www.cqjtu.edu.cn （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？

   发出帧源MAC地址：9e:30:5a:0c:06:46
   返回帧源MAC地址：5c:80:b6:c4:b3:32
   这个地址是本主机所在子网的网关MAC地址

问题：通过以上的实验，你会发现：
访问本子网的计算机时，目的 MAC 就是该主机的
访问非本子网的计算机时，目的 MAC 是网关的
请问原因是什么？

原因是访问本子网的计算机是在子网内部进行通信，而访问非本子网的计算机需要跨域通信，需要经过网关。

实作三 掌握 ARP 解析过程

1. 为防止干扰，先使用 arp -d * 命令清空 arp 缓存


2. ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可 arp 过滤），查看 ARP 请求的格式以及请求的内容，注意观察该请求的目的 MAC 地址是什么。再查看一下该请求的回应，注意观察该回应的源 MAC 和目的 MAC 地址是什么。
   旁边无计算机，理论上分析arp请求格式为Who has xxx? Tell yyy，回复的为本机的MAC地址

3. 再次使用 arp -d * 命令清空 arp 缓存


4. 然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 arp 过滤）。查看这次 ARP 请求的是什么，注意观察该请求是谁在回应。

   回复为本机的MAC地址

问题：通过以上的实验，你应该会发现，
ARP 请求都是使用广播方式发送的
如果访问的是本子网的 IP，那么 ARP 解析将直接得到该 IP 对应的 MAC；如果访问的非本子网的 IP， 那么 ARP 解析将得到网关的 MAC。
请问为什么？
如果访问的是本子网的 IP ，现在 ARP 缓存找该 IP的mac 地址，若没有，就广播在子网中寻找这个ip ，得到该ip的对应MAC地址；如果访问的是非子网的 IP ，因为发送数据到外网都是通过网关这个端口，所以得到的是网关的 MAC地址

网络层

实作一 熟悉 IP 包结构

使用 Wireshark 任意进行抓包（可用 ip 过滤），熟悉 IP 包的结构，如：版本、头部长度、总长度、TTL、协议类型等字段。

版本：IPv4
头部长度：20
总长度：40
TTL：128

问题：为提高效率，我们应该让 IP 的头部尽可能的精简。但在如此珍贵的 IP 头部你会发现既有头部长度字段，也有总长度字段。请问为什么？
便于传输时的识别IP总长度

实作二 IP 包的分段与重组

根据规定，一个 IP 包最大可以有 64K 字节。但由于 Ethernet 帧的限制，当 IP 包的数据超过 1500 字节时就会被发送方的数据链路层分段，然后在接收方的网络层重组。

缺省的，ping 命令只会向对方发送 32 个字节的数据。我们可以使用 ping 202.202.240.16 -l 2000 命令指定要发送的数据长度。此时使用 Wireshark 抓包（用 ip.addr == 202.202.240.16 进行过滤），了解 IP 包如何进行分段，如：分段标志、偏移量以及每个包的大小等
如何进行分段：
分段标志：Flags
偏移量：Fragment Offset
当icmp发送的数据包大于MTU（以太网中，该值一般为1500字节）时，就会在ip层发生分片。

问题: 分段与重组是一个耗费资源的操作，特别是当分段由传送路径上的节点即路由器来完成的时候，所以 IPv6 已经不允许分段了。那么 IPv6 中，如果路由器遇到了一个大数据包该怎么办？
将其直接丢弃

实作三 考察 TTL 事件

在 IP 包头中有一个 TTL 字段用来限定该包可以在 Internet上传输多少跳（hops），一般该值设置为 64、128等。

在验证性实验部分我们使用了tracert 命令进行路由追踪。其原理是主动设置 IP 包的 TTL 值，从 1 开始逐渐增加，直至到达最终目的主机。

请使用 tracert www.baidu.com 命令进行追踪，此时使用 Wireshark 抓包（用 icmp 过滤），分析每个发送包的 TTL 是如何进行改变的，从而理解路由追踪原理。


Tracert 先发送 TTL 为 1 的回应数据包，并随后的每次发送过程将 TTL 递增 1，直到目标响应或 TTL 达到最大值，从而确定路由。

问题：在 IPv4 中，TTL 虽然定义为生命期即 Time To Live，但现实中我们都以跳数/节点数进行设置。如果你收到一个包，其 TTL 的值为 50，那么可以推断这个包从源点到你之间有多少跳？
64-50=14跳

传输层

实作一 熟悉 TCP 和 UDP 段结构

用 Wireshark 任意抓包（可用 tcp 过滤），熟悉 TCP 段的结构，如：源端口、目的端口、序列号、确认号、各种标志位等字段。

源端口：

用 Wireshark 任意抓包（可用 udp 过滤），熟悉 UDP 段的结构，如：源端口、目的端口、长度等。

问题:由上大家可以看到 UDP 的头部比 TCP 简单得多，但两者都有源和目的端口号。请问源和目的端口号用来干什么？

源端口就是本机程序用来发送数据的端口，目的端口就是对方主机用哪个端口接收

实作二 分析 TCP 建立和释放连接

1. 打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用 tcp 过滤后再使用加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间使得能够捕获释放连接的包。
2. 请在你捕获的包中找到三次握手建立连接的包，并说明为何它们是用于建立连接的，有什么特征。



TCP的三次握手过程：
1.第一次握手：客户端主动向服务器发送SYN包，服务端收到连接请求根据办理按揭队列的状态改变连接状态，若半连接队列未满，服务器就把连接信息放在半连接队列里面，若半连接队列满了，服务器就会将该连接丢弃。
2.第二次握手：服务器返回SYN+ACK包应答到客户端，客户端收到SYN+ACK包应答。
3.第三次握手：客户端发送ACK包给服务器，服务器收到包，TCP握手成功。
3. 请在你捕获的包中找到四次挥手释放连接的包，并说明为何它们是用于释放连接的，有什么特征。

第一次挥手：本机向学校服务器TCP发送连接释放包，并停止发送数据，主动关闭TCP连接。
第二次挥手：学校服务器收到连接释放包后，立即发出确认。
第三次挥手：若服务器已经没有要向本机发送的数据，就通知TCP释放连接。
第四次挥手：本机收到连接释放包后必须发出确认

问题: 去掉 Follow TCP Stream，即不跟踪一个 TCP 流，你可能会看到访问 qige.io 时我们建立的连接有多个。请思考为什么会有多个连接？作用是什么？

提高速度，开辟了多个传输通道，实现了多个用户进行访问

问题：我们上面提到了释放连接需要四次挥手，有时你可能会抓到只有三次挥手。原因是什么？

因为将第二次、第三次挥手发出的包合并为了一个

应用层

应用层的协议非常的多，我们只对 DNS 和 HTTP 进行相关的分析。

实作一 了解 DNS 解析

1. 先使用 ipconfig /flushdns 命令清除缓存，再使用 nslookup qige.io 命令进行解析，同时用 Wireshark 任意抓包（可用 dns 过滤）。



2. 你应该可以看到当前计算机使用 UDP，向默认的 DNS 服务器的 53 号端口发出了查询请求，而 DNS 服务器的 53 号端口返回了结果。

3. 可了解一下 DNS 查询和应答的相关字段的含义


实作二 了解 HTTP 的请求和应答

1. 打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用http 过滤再加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间以将释放连接的包捕获。

2. 请在你捕获的包中找到 HTTP 请求包，查看请求使用的什么命令，如：GET, POST。并仔细了解请求的头部有哪些字段及其意义。

                 ![在这里插入图片描述](https://img-blog.csdnimg.cn/8f2ccf8842124f4a8b95d02b907dd687.png)
                 请求头（Request）：


Accept：text/html application/xml 告诉服务器客户端浏览器这边可以出里什么数据；
Accept-Encodeing：gzip 告诉服务器我能支持什么样的压缩格式
accept-language：告诉服务器浏览器支持的语言
Cache-control：告诉服务器是否缓存
Connection:keep-alive 告诉服务器当前保持活跃（与服务器处于链接状态）
Host：远程服务器的域名
User-agent：客户端的一些信息，浏览器信息 版本
referer：当前页面上一个页面地址。一般用于服务器判断是否为同一个域名下的请求

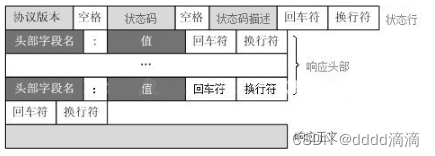

3. 请在你捕获的包中找到 HTTP 应答包，查看应答的代码是什么，如：200, 304, 404 等。并仔细了解应答的头部有哪些字段及其意义。


connection:keep-live; 服务器同意保持连接
Date： 时间
server：ngnix 服务器类型
set-Cookie:服务器向客户端设置cookie 第一次访问服务器会下发cookie当作身份认证信息，第二次访问服务器再把cookie送给服务器，可以当作认证信息
last-modified: 时间戳 文档的最后改动时间。客户可以通过If-Modified-Since请求头提供一个日期，该请求将被视为一个条件GET，只有改动时间迟于指定时间的文档才会返回，否则返回一个304(Not Modified)状态。Last-Modified也可用setDateHeader方法来设置。
expires 告诉浏览器把回送的资源缓存多长时间 -1或0则是不缓存
etag:版本专有的加密指纹。（有的网站不用，并非必须）优先检查etag再检查last-modified的时间戳。向服务器请求带if-none-match,服务器判断是否过期未过期返回304，过期返回200

建议：HTTP 请求和应答的头部字段值得大家认真的学习，因为基于 Web 的编程中我们将会大量使用。如：将用户认证的令牌信息放到头部，或者把 cookie 放到头部等。

问题：刷新一次 qige.io 网站的页面同时进行抓包，你会发现不少的 304 代码的应答，这是所请求的对象没有更改的意思，让浏览器使用本地缓存的内容即可。那么服务器为什么会回答 304 应答而不是常见的 200 应答？
304是指客户端已经执行了GET请求，但文件未变化。
