时钟 -- 物理层时钟

简介

        物理层时钟是指波分设备从以太链路、分组链路、SDH链路等物理信号中恢复出频率信号的方法，从而使得上下游设备频率同步。物理层时钟要求设备硬件支持时钟提取，因此每个节点都必须支持物理层时钟，才能实现整网的频率同步。

原理

BITS设备作为时钟源将时钟信号传递给设备，设备系统时钟跟踪BITS时钟源。物理层使用同步于设备系统时钟的时钟信号作为发送时钟，并通过数据码流传输。设备的物理层从数据码流中提取高精度时钟作为系统参考时钟，达到频率同步。

典型组网图

物理层时钟分为以下三种技术方法：

• 物理层时钟（OTN）：支持同步以太处理和同步以太透传两种方式实现频率同步。

  • 同步以太处理：系统时钟逐站对上游网元进行频率同步，同步以太处理可以配合IEEE 1588v2功能可以实现相位同步。
  • 同步以太透传：只负责将传输的时钟传送到目的节点，保证时钟质量。网元内部自振，没有和上游网元做频率同步。同步以太透传无法配合IEEE 1588v2功能实现相位同步。

• 物理层时钟（分组）：在分组网络中，可以使用分组单板实现频率同步。

• 物理层时钟（SDH）：SDH网络必须同步，可以使用SDH类单板实现频率同步，为基站提供同步。

以物理层时钟为例，介绍频率同步的典型场景，WDM/OTN网络内部所有设备都需要支持物理层时钟。

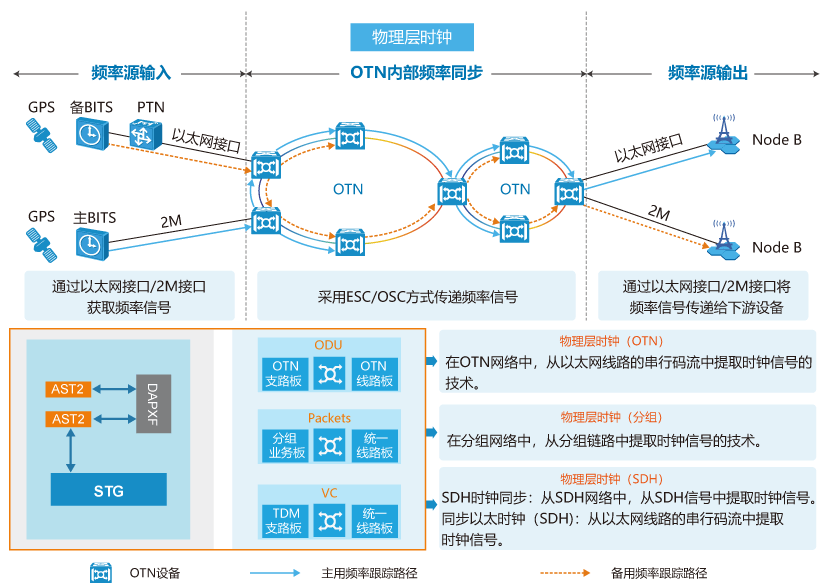

图：物理层时钟典型组网图
