MVVM架构学习总结

原创 已于 2025-09-21 15:09:01 修改 · 1.2k 阅读 · 27 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习 #android #架构

于 2025-08-01 20:34:03 首次发布

文章目录

一、MVVM 架构概述

1. 相关概念说明

定义： MVVM（Model-View-ViewModel）是一种软件架构模式，已成为现代UI应用程序开发的主流模式之一。它通过将UI逻辑与业务逻辑分离，简化了开发过程，提高了代码的可维护性和可测试性。

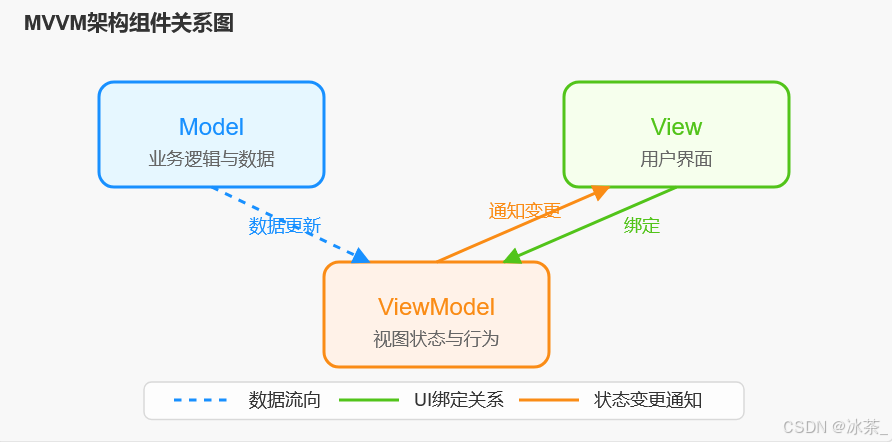

MVVM架构组件关系图
它将应用程序分为三个核心组件：​

  • Model（模型）：数据模型层，负责业务逻辑和数据访问，与UI完全无关。
  • ​View（视图）：负责用户界面显示，但视图是被动的，它通过数据绑定从ViewModel获取数据并显示。
  • ​ViewModel（视图模型）​：连接View和Model的桥梁，负责处理视图逻辑和状态管理

MVVM的核心思想：通过数据绑定和命令实现View和ViewModel的松耦合。这种方式降低了直接操作UI元素的需要，使代码更易于维护和测试。

二、MVVM 核心概念

1. 数据绑定

数据绑定是MVVM模式的核心机制，它建立了View与ViewModel之间的自动同步关系。当ViewModel中的数据变化时，View会自动更新；同样，当用户在View中输入数据时，这些变化也会自动反映到ViewModel中。

数据绑定的实现主要依赖于以下几个关键技术：

  1. 数据劫持/代理：通过Object.defineProperty或Proxy等技术拦截对象属性的访问和修改。
  2. 发布-订阅模式：建立数据变化与UI更新之间的通知机制。
  3. 数据监听：观察数据变化并触发相应的更新操作。

以下是简化的数据绑定实现示例：
① 基础 Observable 类

import java.beans.PropertyChangeListener;
import java.beans.PropertyChangeSupport;

public class Observable {
    private PropertyChangeSupport support = new PropertyChangeSupport(this);

    public void addPropertyChangeListener(PropertyChangeListener listener) {
        support.addPropertyChangeListener(listener);
    }

    public void removePropertyChangeListener(PropertyChangeListener listener) {
        support.removePropertyChangeListener(listener);
    }

    protected void notifyPropertyChange(String propertyName, Object oldValue, Object newValue) {
        support.firePropertyChange(propertyName, oldValue, newValue);
    }
}

② ViewModel 基类

public abstract class ViewModel extends Observable {
    // 通用的 ViewModel 逻辑可以放在这里
}

③ 具体 ViewModel 实现

public class UserViewModel extends ViewModel {
    private String name;
    private int age;

    public String getName() {
        return name;
    }

    public void setName(String name) {
        String oldValue = this.name;
        this.name = name;
        notifyPropertyChange("name", oldValue, name);
    }

    public int getAge() {
        return age;
    }

    public void setAge(int age) {
        int oldValue = this.age;
        this.age = age;
        notifyPropertyChange("age", oldValue, age);
    }
}

④ 数据绑定工具类

import java.beans.PropertyChangeEvent;
import java.beans.PropertyChangeListener;

public class DataBinder {
    public static void bind(View view, ViewModel viewModel) {
        // 这里简化实现，实际应用中可能需要更复杂的绑定逻辑
        if (view instanceof TextView && viewModel instanceof UserViewModel) {
            TextView textView = (TextView) view;
            UserViewModel userViewModel = (UserViewModel) viewModel;

            // 初始值设置
            textView.setText(userViewModel.getName());

            // 监听ViewModel变化更新View
            userViewModel.addPropertyChangeListener(new PropertyChangeListener() {
                @Override
                public void propertyChange(PropertyChangeEvent evt) {
                    if ("name".equals(evt.getPropertyName())) {
                        textView.setText((String) evt.getNewValue());
                    }
                }
            });

            // 监听View变化更新ViewModel (简化版，实际需要处理用户输入事件)
            textView.addTextChangedListener(new TextWatcher() {
                @Override
                public void onTextChanged(String newText) {
                    userViewModel.setName(newText);
                }
            });
        }
    }
}

⑤ 简化的 View 组件 (模拟 Android TextView)

public class TextView {
    private String text;
    private TextWatcher textWatcher;

    public String getText() {
        return text;
    }

    public void setText(String text) {
        this.text = text;
        System.out.println("TextView updated: " + text);
    }

    public void addTextChangedListener(TextWatcher textWatcher) {
        this.textWatcher = textWatcher;
    }

    // 模拟用户输入
    public void simulateUserInput(String newText) {
        this.text = newText;
        if (textWatcher != null) {
            textWatcher.onTextChanged(newText);
        }
    }

    public interface TextWatcher {
        void onTextChanged(String newText);
    }
}

⑥ 使用示例

public class MVVMDemo {
    public static void main(String[] args) {
        // 创建ViewModel
        UserViewModel userViewModel = new UserViewModel();
        userViewModel.setName("John Doe");
        userViewModel.setAge(30);

        // 创建View
        TextView textView = new TextView();

        // 绑定View和ViewModel
        DataBinder.bind(textView, userViewModel);

        // 测试ViewModel变化更新View
        userViewModel.setName("Jane Smith");  // 控制台会输出TextView更新

        // 测试View变化更新ViewModel
        textView.simulateUserInput("New Name"); // ViewModel的name会被更新
        System.out.println("ViewModel name: " + userViewModel.getName());
    }
}

说明

这个简化示例展示了MVVM架构的核心数据绑定概念：

  • ​ViewModel​ 继承自 Observable，当数据变化时通知观察者
  • ​View​ (TextView) 提供UI展示和用户交互
  • DataBinder​ 负责将View和ViewModel双向绑定
  • ViewModel → View: 通过属性变化监听
  • View → ViewModel: 通过用户输入事件监听

实际框架(如Android的Data Binding库)会使用更复杂的实现，包括注解处理、表达式解析等，但这个示例展示了基本原理。

  • 车载应用常用框架：Android的Data Binding、Jetpack Compose，Qt的QML绑定

2. 命令模式实现

命令是MVVM模式中处理用户交互的主要方式。命令将UI事件（如按钮点击）绑定到ViewModel中的方法上，实现了用户操作与业务逻辑的解耦。

典型的命令实现通常包括：

  • 可执行状态管理（CanExecute）
  • 执行操作（Execute）
  • 可执行状态变更通知（CanExecuteChanged）

以下是简化的命令模式实现示例：
① 命令接口

public interface Command {
    void execute();
}

② 基础 ViewModel 类 (带命令支持)

import java.beans.PropertyChangeListener;
import java.beans.PropertyChangeSupport;
import java.util.HashMap;
import java.util.Map;

public class ViewModel {
    private PropertyChangeSupport support = new PropertyChangeSupport(this);
    private Map<String, Command> commands = new HashMap<>();

    public void addPropertyChangeListener(PropertyChangeListener listener) {
        support.addPropertyChangeListener(listener);
    }

    protected void notifyPropertyChange(String propertyName, Object oldValue, Object newValue) {
        support.firePropertyChange(propertyName, oldValue, newValue);
    }

    public void registerCommand(String name, Command command) {
        commands.put(name, command);
    }

    public Command getCommand(String name) {
        return commands.get(name);
    }

    public void executeCommand(String name) {
        Command command = commands.get(name);
        if (command != null) {
            command.execute();
        }
    }
}

③ 具体 ViewModel 实现

public class LoginViewModel extends ViewModel {
    private String username;
    private String password;
    private String status;

    public LoginViewModel() {
        // 注册登录命令
        registerCommand("login", new LoginCommand());
    }

    // 属性 getter/setter
    public String getUsername() {
        return username;
    }

    public void setUsername(String username) {
        String oldValue = this.username;
        this.username = username;
        notifyPropertyChange("username", oldValue, username);
    }

    public String getPassword() {
        return password;
    }

    public void setPassword(String password) {
        String oldValue = this.password;
        this.password = password;
        notifyPropertyChange("password", oldValue, password);
    }

    public String getStatus() {
        return status;
    }

    private void setStatus(String status) {
        String oldValue = this.status;
        this.status = status;
        notifyPropertyChange("status", oldValue, status);
    }

    // 登录命令内部类
    private class LoginCommand implements Command {
        @Override
        public void execute() {
            // 模拟登录逻辑
            if (username != null && !username.isEmpty() &&
                password != null && !password.isEmpty()) {
                setStatus("登录中...");

                // 模拟异步操作
                new Thread(() -> {
                    try {
                        Thread.sleep(1000); // 模拟网络请求
                        setStatus("登录成功！");
                    } catch (InterruptedException e) {
                        setStatus("登录失败: " + e.getMessage());
                    }
                }).start();
            } else {
                setStatus("用户名和密码不能为空");
            }
        }
    }
}

④ 简化的 View 组件

import java.beans.PropertyChangeEvent;
import java.beans.PropertyChangeListener;

public class LoginView {
    private LoginViewModel viewModel;

    public LoginView(LoginViewModel viewModel) {
        this.viewModel = viewModel;
        setupBindings();
    }

    private void setupBindings() {
        // 监听ViewModel属性变化
        viewModel.addPropertyChangeListener(new PropertyChangeListener() {
            @Override
            public void propertyChange(PropertyChangeEvent evt) {
                String propertyName = evt.getPropertyName();
                Object newValue = evt.getNewValue();

                if ("status".equals(propertyName)) {
                    System.out.println("状态更新: " + newValue);
                }
            }
        });
    }

    // 模拟用户输入
    public void setUsername(String username) {
        viewModel.setUsername(username);
    }

    public void setPassword(String password) {
        viewModel.setPassword(password);
    }

    // 模拟按钮点击
    public void onLoginButtonClick() {
        viewModel.executeCommand("login");
    }
}

⑤ 使用示例

public class CommandPatternDemo {
    public static void main(String[] args) {
        // 创建ViewModel
        LoginViewModel viewModel = new LoginViewModel();

        // 创建View并绑定ViewModel
        LoginView loginView = new LoginView(viewModel);

        // 模拟用户操作
        loginView.setUsername("admin");
        loginView.setPassword("123456");

        // 触发登录命令
        loginView.onLoginButtonClick(); // 输出: 状态更新: 登录中... (1秒后) 状态更新: 登录成功！

        // 测试空用户名密码
        loginView.setUsername("");
        loginView.setPassword("");
        loginView.onLoginButtonClick(); // 输出: 状态更新: 用户名和密码不能为空
    }
}

说明

  • 命令接口 (Command)​:
    • 定义了 execute() 方法，封装具体的操作逻辑
  • ViewModel 增强:
    • 添加了命令注册和执行功能
    • 维护一个命令映射表 (commands)
    • 提供 registerCommand(), getCommand() 和 executeCommand() 方法
  • ​具体命令实现:
    • LoginCommand 作为内部类实现，可以访问 ViewModel 的所有成员
    • 封装了登录业务逻辑，包括验证和异步操作
  • ​View 交互:
    • View 通过调用 executeCommand() 触发命令
    • 命令执行结果通过属性变更通知 View 更新
  • 优势:
    • 将业务逻辑封装在命令中，与 UI 解耦
    • 便于单元测试命令逻辑
    • 支持命令的组合、撤销等扩展功能

3. 观察者模式

ViewModel通过观察者模式通知View更新，常见实现方式：

  • LiveData (Android)
  • Observable (RxJava, Kotlin Flow)
  • Signals & Slots (Qt框架)

三、车载应用中的MVVM实现

1. 车载环境特点

  • 硬件资源有限
  • 高安全性和稳定性要求
  • 多屏幕、多交互方式（触摸、旋钮、语音）
  • 严格的性能要求

2. 推荐技术栈​

  • Android Automotive​：ViewModel + LiveData + Data Binding
  • Qt Automotive​：QML + C++ ViewModel
  • 跨平台方案​：Flutter + Provider/Bloc

3. 车载特有考虑

采用 Data Binding 作为示例：
① ViewModel：负责管理UI相关的数据，生命周期感知，配置变化时数据不丢失。

// ViewModel
public class ClimateViewModel extends ViewModel {
    private MutableLiveData<Integer> temperature = new MutableLiveData<>();

    public ClimateViewModel() {
        temperature.setValue(22); // 默认温度
    }

    public LiveData<Integer> getTemperature() {
        return temperature;
    }

    public void increaseTemp() {
        if (temperature.getValue() != null && temperature.getValue() < 30) {
            temperature.setValue(temperature.getValue() + 1);
        }
    }
}

LiveData：生命周期感知的数据持有者，自动管理订阅避免内存泄漏。
Data Binding：在布局文件中直接绑定ViewModel数据，减少样板代码。

② Activity类

public class ClimateActivity extends AppCompatActivity {
    private ActivityClimateBinding binding;
    private ClimateViewModel viewModel;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // Data Binding初始化
        binding = DataBindingUtil.setContentView(this, R.layout.activity_climate);

        // 获取ViewModel
        viewModel = new ViewModelProvider(this).get(ClimateViewModel.class);

        // 绑定ViewModel到布局
        binding.setViewModel(viewModel);
        binding.setLifecycleOwner(this);

        // 传统方式观察LiveData（可选）
        viewModel.getTemperature().observe(this, temp -> {
            // 这里可以执行额外的UI更新逻辑
            Log.d("Climate", "Temperature updated: " + temp);
        });
    }
}

③ 布局文件 (activity_climate.xml)

<layout xmlns:android="http://schemas.android.com/apk/res/android">
    <data>
        <variable
            name="viewModel"
            type="com.example.automotive.ClimateViewModel" />
    </data>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="@{String.valueOf(viewModel.temperature)}"
            android:textSize="24sp"/>

        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Increase"
            android:onClick="@{() -> viewModel.increaseTemp()}"/>
    </LinearLayout>
</layout>

四、MVVM在车载开发中的最佳实践

1. 视图层设计原则

  • 保持View尽可能简单
  • 使用声明式UI（如Jetpack Compose/QML）
  • 处理多种输入方式（触摸、旋钮、语音）

2. ViewModel设计要点

  • 避免在ViewModel中持有View引用
  • 使用状态容器管理复杂UI状态
  • 考虑车载环境的生命周期管理

3. 模型层优化

  • 实现硬件抽象层（HAL）隔离业务逻辑
  • 使用Repository模式统一数据源
  • 考虑车载网络不稳定的缓存策略

参考文章：https://blog.youkuaiyun.com/O_____V_____O/article/details/147440989

Android Studio中MVVM架构实现：现代移动开发模式解析
移动开发前沿的博客
05-29 1475
在移动应用复杂度激增的今天，传统MVC/MVP架构逐渐暴露出血型臃肿、生命周期管理复杂、数据与UI同步繁琐等问题。本文聚焦**MVVM（Model-View-ViewModel）**这一现代主流架构，覆盖其核心概念、Android实现方案（Jetpack组件）、实战案例及最佳实践，帮助开发者快速掌握这一提升代码可维护性的“利器”。本文从“餐厅运营”的生活案例切入，先拆解MVVM三角色；再通过Mermaid流程图展示数据流向；
安卓（Android）平台上的MVVM架构：关键知识点、优劣分析及实践示例
wlred1980的博客
04-26 1687
本文旨在探讨安卓平台上广泛应用的Model-View-ViewModel（MVVM）架构模式的核心概念、主要优点与潜在不足，并通过实际示例代码阐明其在实际项目中的应用方式。MVVM作为一款推动关注点分离和提高软件质量的架构方案，在安卓应用开发中起着至关重要的作用。
MVVM简介
实践求真知
06-16 1万+
目录 点睛 什么是MVVM 为什么要使用MVVM MVVM的组成部分 点睛 View是视图层，也就是用户界面。前端主要由HTML和CSS来构成，为了更方便地展现ViewModel或者Model层的数据。 Model是指数据模型，泛指后端进行的各种业务逻辑处理和数据操控，主要围绕数据库系统展开。这里的难点主要在于需要和前端约定统一的接口规则。 ViewModel由前端开发人员组织生成和维护的视图数据层。在这一层，前端开发者从后端获取得到Model数据进行转换出来，做二次封装，以生成符合View
MVVM框架
热门推荐
腻害
04-10 2万+
在WPF开发中，经典的编程模式是MVVM，是为WPF量身定做的模式，该模式充分利用了WPF的数据绑定机制，最大限度地降低了Xmal文件和CS文件的耦合度，也就是UI显示和逻辑代码的耦合度，如需要更换界面时，逻辑代码修改很少，甚至不用修改。 与WinForm开发相比，我们一般在后置代码中会使用控件的名字来操作控件的属性来更新UI，而在WPF中通常是通过数据绑定来更新UI；在响应用户操作上，WinForm是通过控件的事件来处理，而WPF可以使用命令绑定的方式来处理，耦合度将降低。 一、MVVM框架简介 1. 什
MVVM 架构 android
最新发布
zhangyihu321的专栏
10-20 506
MVVM，即 Model-View-ViewModel，是一种将用户界面与业务逻辑进行解耦的软件架构模式。Model：负责数据的获取、存储和处理，通常与数据库、网络接口等数据源进行交互3。View：负责显示界面和与用户交互的所有操作，不包含任何业务逻辑3。ViewModel：作为中介层，其主要作用是将 Model 层的处理结果暴露给 View，同时还负责接收来自 View 的用户操作，并将其转化为对 Model 的指令3。可以将 UI 逻辑与业务逻辑分离，使代码结构更清晰。
架构：Android的MVVM
Happy
08-03 922
定义全名是Model View ViewModel，是模型(model)－视图(view)－VM(ViewModel)的缩写。是在MVP基础上改进的。效果图 请求前* 请求后 Android中使用MVVM 模型层(Model) 视图层(View) VM(ViewModel) 详细使用模型层(Model)Model层最大的特点是被赋予了数据获取的职责，与我们平常Model层只定义实体对象的行为截
MVVM架构
云追月的专栏
07-08 6090
MVVM（Model-View-ViewModel）和MVC、MVP一样，也是一种项目架构模式，目前广泛应用在Android程序设计。MVVM主要由三部分组成，Model数据模型部分，View视图展示部分，ViewModel则是一个特殊的部分，为视图与数据模型的中间件。大概的结构如下图这张图中，将程序分为了若干层。其中，UI控制层包含了我们平时写的Activity、Fragment和布局文件等与界面相关的东西。
Android从零开始搭建MVVM架构（4）———
2401_85122005的博客
06-04 587
public class Person { }在Person里，我们用@PrimaryKey(autoGenerate = true)标识uid为主键，且设置为自增长。设置为主键的字段不得为空也不允许有重复值。复合主键：多字段主键则构成主键的多个字段的组合不得有重复（假如我们用name做主键，如果我们有2个name相同的数据一起插入，数据就会被覆盖掉。但是现实中真的有同名的人，是2条数据，这时候我们就要用name和出生日期作为复合主键也就是多个主键，主键都一致才会覆盖数据）@Entity(primaryKe
Flutter Provider状态管理---MVVM架构实战
weixin_43740011的博客
06-12 1726
MVVM架构是“Model-View-ViewModel”的缩写，它是一种软件架构模式，旨在将用户界面（View）的开发与应用程序逻辑（ViewModel）的开发分离开来。ViewModel是View和Model之间的桥梁，它负责将Model中的数据转换为View可以直接使用的数据。在MVVM架构中，View和ViewModel之间通过数据绑定进行通信。在本文中，我们介绍了如何使用Provider实现MVVM架构。MVVM架构可以帮助我们更好地组织Flutter应用程序中的代码并使其更易于维护。
Kotlin-MVVM:该项目显示了如何在Kotlin中使用rxjava进行MVVM架构和改造
05-02
**正文** ...总结，这个项目旨在展示Kotlin与RxJava结合在MVVM架构下的强大功能，帮助开发者创建更高效、可维护的Android应用。无论是初学者还是有经验的开发者，都能从中获益，提升自己的技能水平。
mvvm架构
良之才的专栏
06-21 310
一、后端中的 MVC 与 前端中的 MVVM 之间的区别 MVC 是后端的分层开发概念； MVVM是前端视图层的概念，主要关注于 视图层分离，也就是说：MVVM把前端的视图层，分为了 三部分 Model, View , VM ViewModel 二、Vue.js 基本代码 和 MVVM 之间的对应关系 MV 是 vue实例 V 是vue中e...
WPF —— MVVM架构
一个新人博客，愿多多支持。
04-25 6974
MVVM是一种软件架构模式，它将应用程序分为三个层次 model（数据模型），view（视图），viewmodel（视图模型）model：表示应用程序当中数据和业务逻辑，通俗来说就是对象。例如学生的姓名和年龄等放到一个class里面，作为一个对象view：就是xaml文件，处理用户交互和展示数据的 交互就是事件click，展示就是数据绑定等viewmodel：数据和页面之间的桥梁，可以处理一些ui逻辑，也可以处理数据绑定，可以执行ui界面的命令（类似于事件）也可以处理ui界面事件。
Mvvm架构介绍
lko1314的博客
04-07 1715
MVVM是Model-View-ViewModel的简写。类似于目前比较流行的MVC、MVP设计模式，主要目的是 为了分离视图（View）和模型（Model）的耦合。 它是一种极度优秀的设计模式，但并非框架级别的东西，由MVP（Model-View-Presenter）模式与 WPF结合的应用方式时发展演变过来的一种新型架构。 立足于原有MVP框架并且把WPF的新特性糅合进去，以应对PC端开发日益复杂的需求变化。 相对于之前把逻辑结构写在Code Behind 里面的方式，MVVM几乎完全解耦了视图和逻辑业
安卓MVVM架构
06-07
首先，用户的问题是：“我想了解安卓开发中MVVM架构的使用方法或实现细节”，基于之前的上下文，我需要参考提供的引用内容。系统级指令要求我使用中文回答，并确保回答结构清晰，逐步解决用户的问题。用户提供的引用...
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
