Multisim14.0 抢答器仿真设计

抢答器设计

实验目的

学习数字电路中D触发器、分频电路、多谐振荡器和CP时钟脉冲等单元电路的设计与综合运用。

4.课后认真完成实验报告

实验环境

Multisim14.0软件

实验原理

抢答器电路是由逻辑电路、触发电路、分频电路、多谐振荡器等单元电路设计组成的综合电路。

实验内容

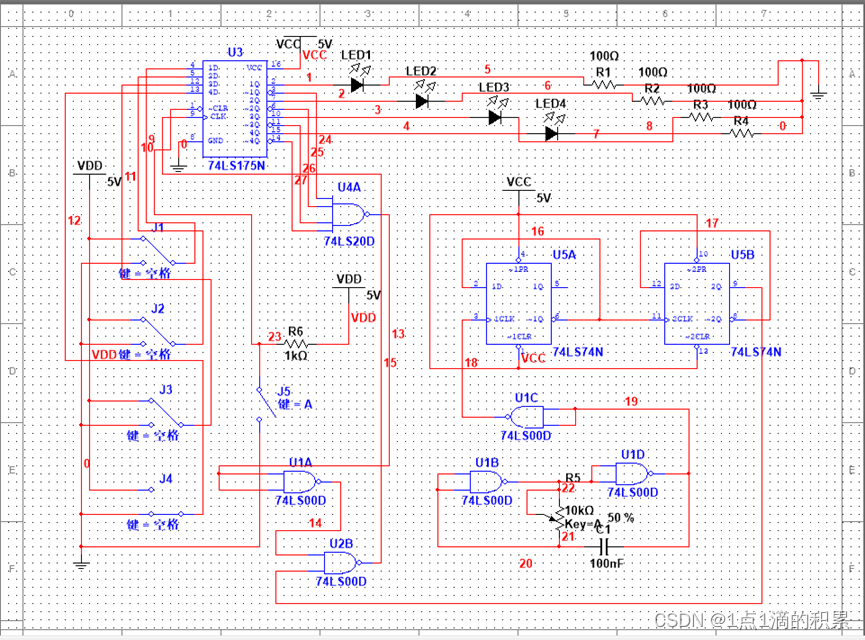

设计一个供四人用的抢答装置，用以判断抢答的优先权。抢答开始时，由主持人清除信号，抢答开始后，首先做出判断的参赛者立即按下开关，对应灯被点亮，同时不再接收其他信号，直到主持人再次清除信号为止。
