BGP邻居路由黑洞+mpls ip

要求：

R1与R5通信

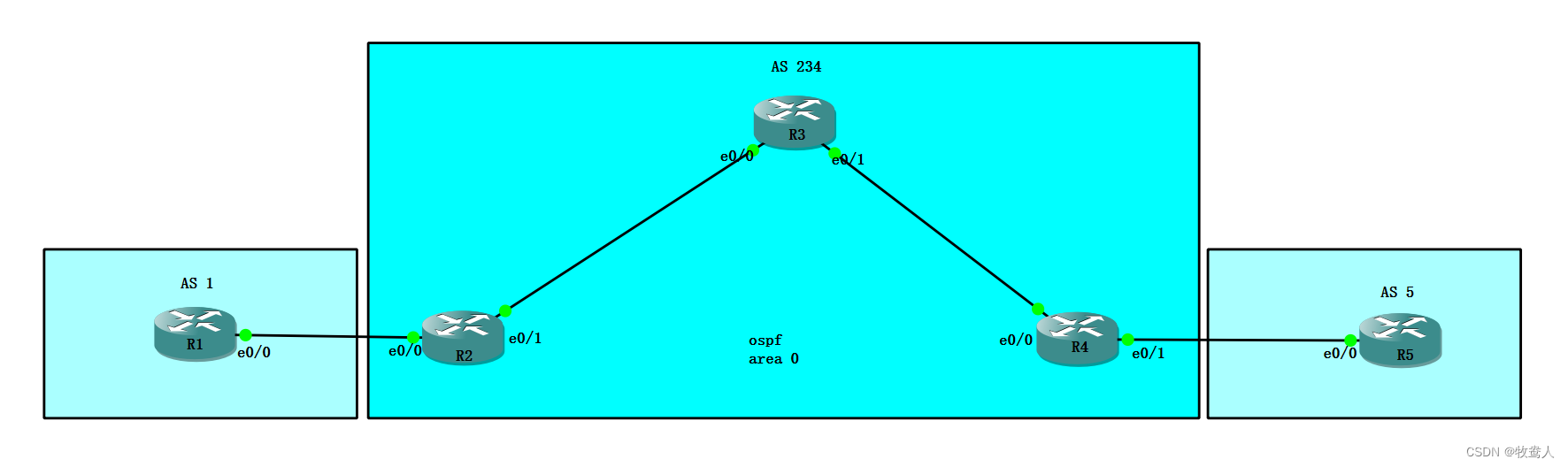

拓扑：

命令：

R1：
R1(config)#interface e0/0
R1(config-if)#ip add 12.1.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#interface lo0
R1(config-if)#ip add
R1(config-if)#ip add 1.1.1.1 255.255.255.255
R1(config-if)#no sh
R1(config)#router bgp 1
R1(config-router)#neighbor 12.1.1.2 remote-as 234
R1(config-router)#network 1.1.1.1 mask 255.255.255.255

R2：
R2(config)#interface e0/0
R2(config-if)#ip add 12.1.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#interface e0/1
R2(config-if)#ip add 23.1.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#interface loo0
R2(config-if)#ip add 2.2.2.2 255.255.255.255
R2(config-if)#no sh
R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
R2(config-router)#network 23.1.1.2 0.0.0.0 area 0
R2(config-router)#network 2.2.2.2 0.0.0.0 area 0

R2(config)#router bgp 234
R2(config-router)#neighbor 12.1.1.1 remote-as 1
R2(config-router)#network 2.2.2.2 mask 255.255.255.255
R2(config-router)#neighbor 4.4.4.4 remote-as 234
R2(config-router)#neighbor 4.4.4.4 update-source Loopback0
R2(config-router)#neighbor 4.4.4.4 next-hop-self

R3(config)#interface e0/0
R3(config-if)#ip add 23.1.1.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#interface e0/1
R3(config-if)#ip add 34.1.1.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#interface lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.255
R3(config-if)#no sh
R3(config)#router ospf 1
R3(config-router)#router-id 3.3.3.3
R3(config-router)#network 3.3.3.3 0.0.0.0 area 0
R3(config-router)#network 23.1.1.3 0.0.0.0 area 0
R3(config-router)#network 34.1.1.3 0.0.0.0 area 0

R4(config)#interface e0/0
R4(config-if)#ip add 34.1.1.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#interface e0/1
R4(config-if)#ip add 45.1.1.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#interface loo0
R4(config-if)#ip add 4.4.4.4 255.255.255.255
R4(config-if)#no sh
R4(config)#router ospf 1
R4(config-router)#router-id 4.4.4.4
R4(config-router)#network 4.4.4.4 0.0.0.0 area 0
R4(config-router)#network 34.1.1.4 0.0.0.0 area 0

R4(config)#interface lo40
R4(config-if)#ip add 40.1.1.1 255.255.255.255
R4(config-if)#no sh

R4(config)#ip route 50.1.1.1 255.255.255.255 45.1.1.5

R4(config)#router bgp 234
R4(config-router)#nei 50.1.1.1 remote-as 5
R4(config-router)#nei 50.1.1.1 ebgp-multihop 255
R4(config-router)#neighbor 50.1.1.1 update-source lo40
R4(config-router)#neighbor 2.2.2.2 remote-as 234
R4(config-router)#neighbor 2.2.2.2 update-source lo0
R4(config-router)#neighbor 2.2.2.2 next-hop-self

R5(config)#interface e0/0
R5(config-if)#ip add 45.1.1.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int lo0
R5(config-if)#ip add 5.5.5.5 255.255.255.255
R5(config-if)#no sh

R5(config)#interface lo50
R5(config-if)#ip add 50.1.1.1 255.255.255.255
R5(config-if)#no sh

R5(config)#ip route 40.1.1.1 255.255.255.255 45.1.1.4

R5(config)#router bgp 5
R5(config-router)#network 5.5.5.5 mask 255.255.255.255
R5(config-router)#neighbor 40.1.1.1 remote-as 234
R5(config-router)#neighbor 40.1.1.1 ebgp-multihop 255
R5(config-router)#neighbor 40.1.1.1 update-source lo50

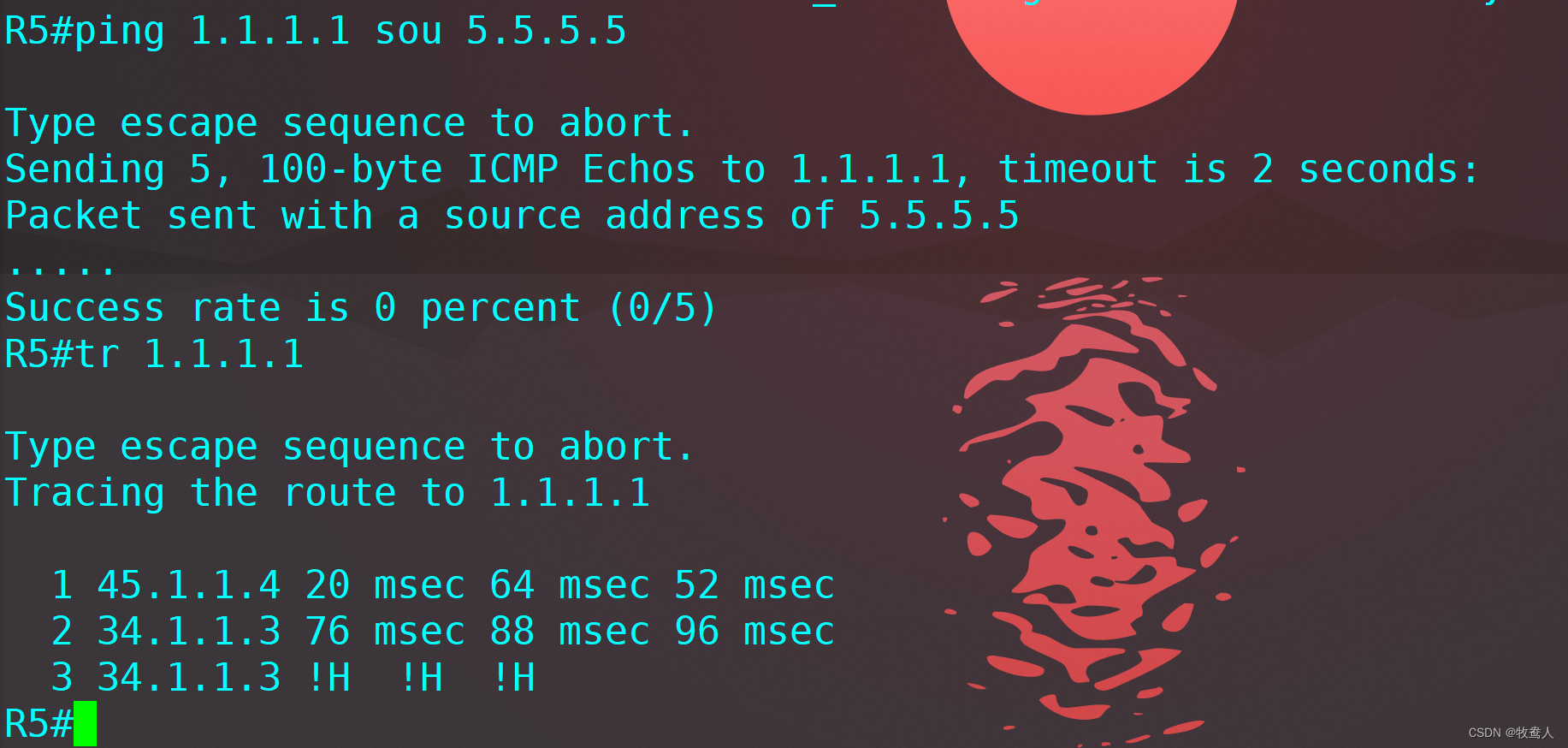

通过查看R3路由表发现没有路由
想要R1与R5通信现有3种办法

1. R3运行ibgp全互联
2. 重分布
3. 完美解决路由黑洞的方案：mpls多协议标签交换

1的缺点：如果有多个R3路由器，邻居关系太多，配置复杂,对设备要求高，需要都运行BGP。
2的缺点：BGP路由太多, redis到igp ,会导致igp路由爆炸。

R2：
R2(config)#mpls ip
R2(config)#int e0/1
R2(config-if)#mpls ip

R3：
R3(config)#mpls ip
R3(config)#int e0/0
R3(config-if)#mpls ip
R3(config-if)#int e0/1
R3(config-if)#mpls ip
R3(config-if)#

R4：
R4(config)#mpls ip
R4(config)#mpls ldp router-id lo0 force
R4(config)#int e0/0
R4(config-if)#mpls ip
