本文档详细介绍了在一个网络环境中，如何配置多个路由器（R1, R2, R3, R4, R5, R6）的OSPF，包括设置接口IP地址、启用OSPF、配置router-id、宣告网络、配置虚链路以及区域设置。此外，还涉及了R5的RIP配置，展示了如何进行路由重分发和下发默认路由。" 93734943,7823687,React前端重构技术解析与实践,"['前端开发', 'React', 'JavaScript', '架构']

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

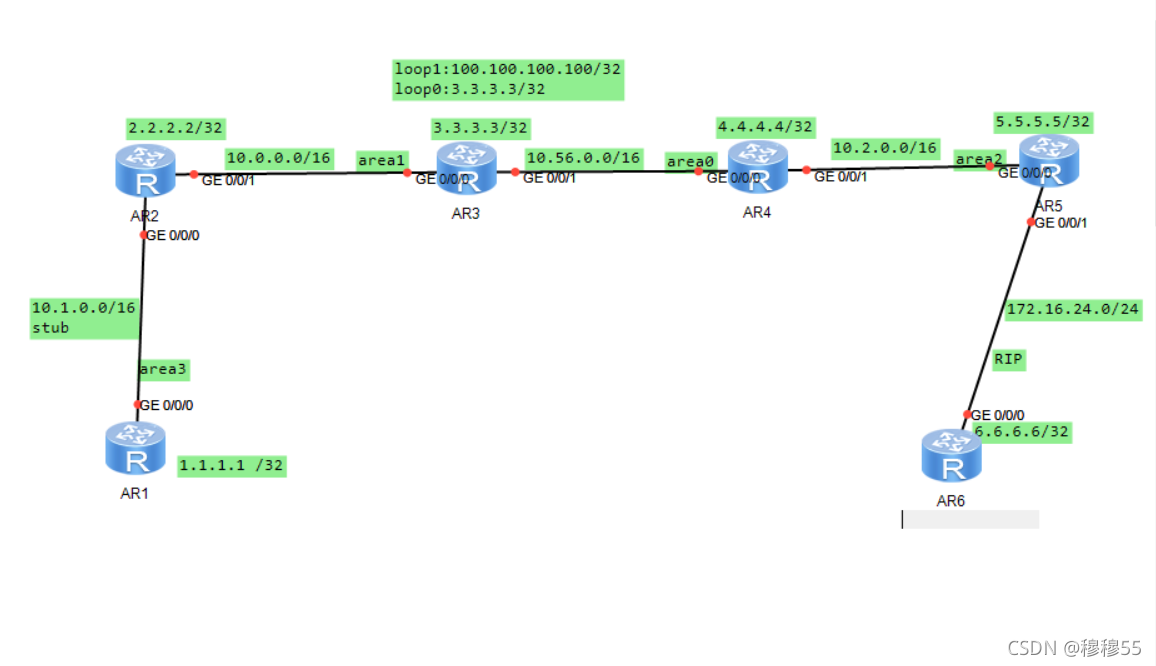

一.案例拓扑图

二.案例过程

R1
<Huawei>undo terminal monitor 关闭弹窗
<Huawei>sys 用户视图
[Huawei]sysname R1 修改名字为R2
[R1]user-interface console 0 永不超时
[R1-ui-console0]id 0 0
[R1-ui-console0]q 退回到上一级
[R1]int g0/0/0 进入g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.1.1 16 设置IP地址 10.1.1.1 /16
[R1-GigabitEthernet0/0/0]un sh 激活
[R1-GigabitEthernet0/0/0]int loo 0 进入 loo 0
[R1-LoopBack0]ip add 1.1.1.1 32 设置IP地址 1.1.1.1 /32
[R1-LoopBack0]q 退回到上一级
[R1]ospf 1 router-id 1.1.1.1 设置route-id 1.1.1.1
[R1-ospf-1]area 3 进入区域3
[R1-ospf-1-area-0.0.0.3]network 1.1.1.1 0.0.0.0 宣告 route-id
[R1-ospf-1-area-0.0.0.3]network 10.1.1.0 255.255.0.0 宣告10.1.1.0网段
[R1-ospf-1-area-0.0.0.3]q 退回上一级
[R1]ospf 进入ospf
[R1-ospf-1]area 3 进入区域3
[R1-ospf-1-area-0.0.0.3]stub 阻止4、5类LSA传统进stub区域

R2
<Huawei>undo terminal monitor 关闭弹窗
<Huawei>sys 用户视图
[Huawei]sysname R2 修改名字为R2
[R2]user-interface console 0 永不超时
[R2-ui-console0]id 0 0
[R2-ui-console0]q
