IIC电路设计

1、IIC为什么是开漏输出？而不是推挽输出？

        因为推挽输出是有上下两个MOS管，当总线中争用设备的时候，一个设备的上管打开另一个设备的下管打开就会出现短路。由于推挽存在这种现象，有可能出现把总线烧掉的情况，所以只能用开漏。

2、open drain上拉电阻怎么计算？

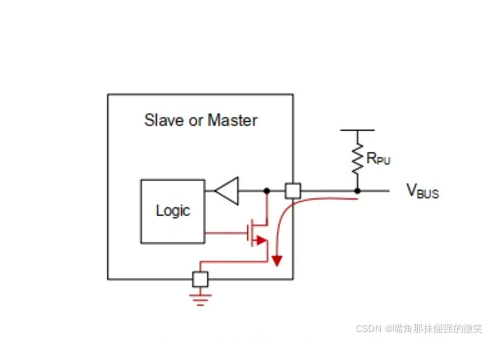

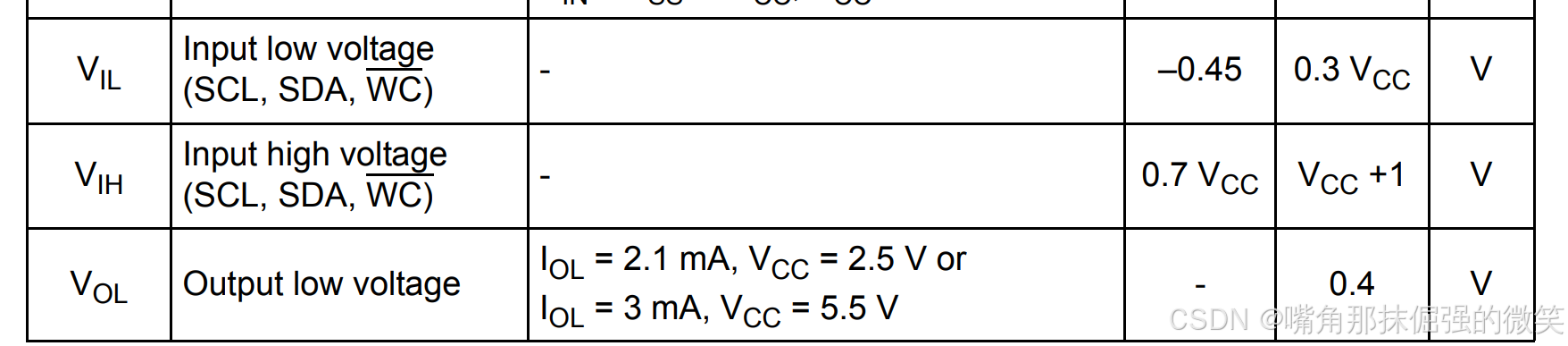

        最小电阻取决于信号由高电平跳变到低电平，有个限制条件Vol，设备要输出一个低电平让对端能够识别到，那Vbus处的电压要小于等于最大的Vol。

        以VCC等于3.3V为例，（3.3-0.4）/3mA = 967Ω，得到最小电阻为967Ω。比如上拉电阻选择470Ω，470 * 3mA = 1.4V，电阻上分压1.4V
