数电实验之简易版数字钟

最近又用到了数电实验设计的一些操作和设计思想，遂整理之。

实验内容

设计一个只有小时和分钟显示功能的简易数字钟，输入时钟脉冲的周期为1分钟，4位数码管用于显示，高2位显示小时（0~23），低2位显示分钟（0~59）。

1. 设计并搭试电路，验证电路结果
2. 用双踪示波器观察并记录“分钟”计数电路中的时钟脉冲及计数器的各输出波形
3. 用双踪示波器观察并记录“小时”计数电路中的时钟脉冲及计数器的各输出波形

实验设计方案

低2位可用模60计数器来实现，由模6和模10组成；高2位可用模30计数器实现，由模10和模3组成。

统一通过级联74161实现。

特别注意：9h59min进位和23h59min进位的处理。

逻辑电路图

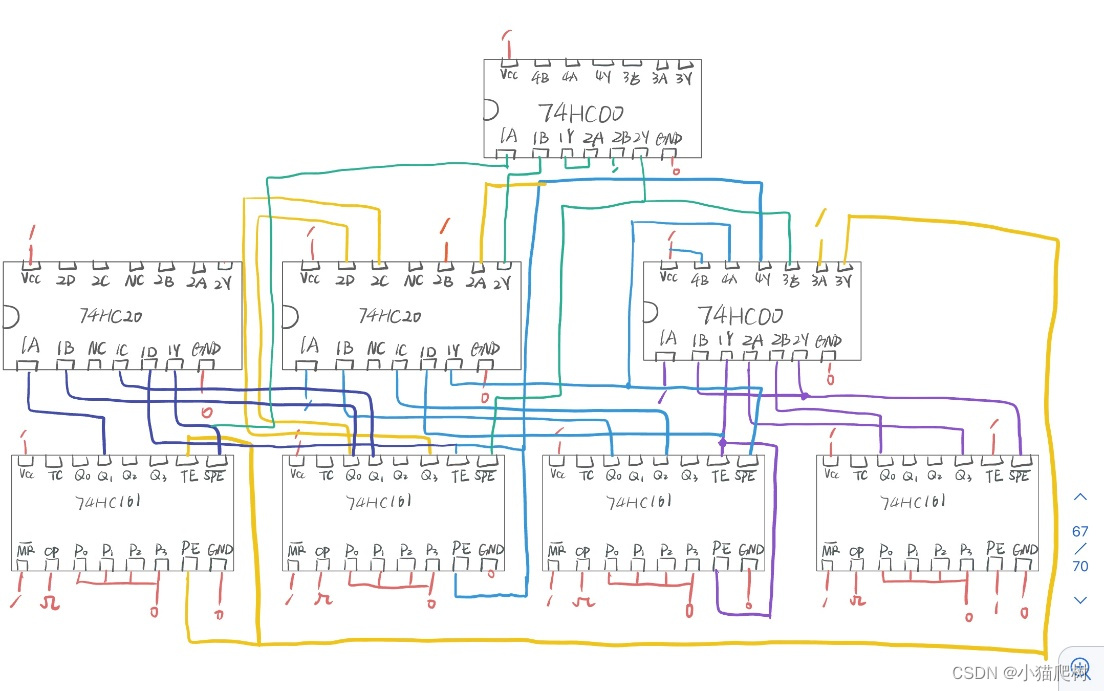

• 硬件连接图示意图
