均匀线阵天线方向图仿真

采用的是理论的归一化方向图公式

在代码里，theta0为天线波束指向方向，设置的步长为1，如果有30.5°等自行设置合适步长

%
clc;clear;close all;
c=3e8;f0=20e6;
lamda=c/f0;
d=lamda/2;
M=8;%阵元数


theta=-180:1:180;
theta0=0;
for i=1:M
    a(i,:)=exp(1j*2*pi*(i-1)*d*(sind(theta)-sind(theta0))/lamda);  %波束指向
end
F=sum(a);
[F_max,Index]=max(abs(F));
F_guiyi=abs(F)/F_max;
figure(1)
plot(theta,F_guiyi);title('8阵元线阵归一化方向图');xlabel('角度（°）');ylabel('幅值');
figure
polarplot(theta*pi/180,F_guiyi);title('8阵元线阵归一化方向图');

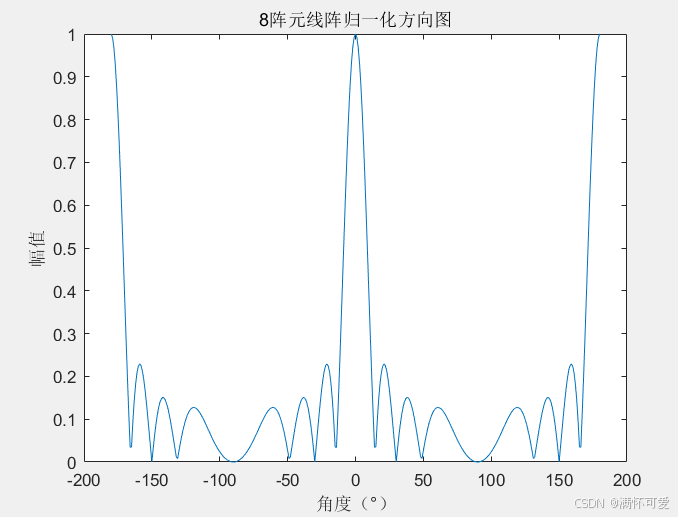

代码运行结果

在间距为半波长，8阵元，波束指向0时
