本文介绍了UML在系统架构中的应用，包括用例图、类图与对象图、顺序图和通信图、活动图、状态图、构件图以及部署图等7种视图。用例图用于需求分析，类图描述系统组件，顺序图关注对象间消息顺序，通信图强调组织关系，活动图关注业务流程，状态图展示对象动态行为，构件图和部署图则分别展现系统设计实现和运行时配置。

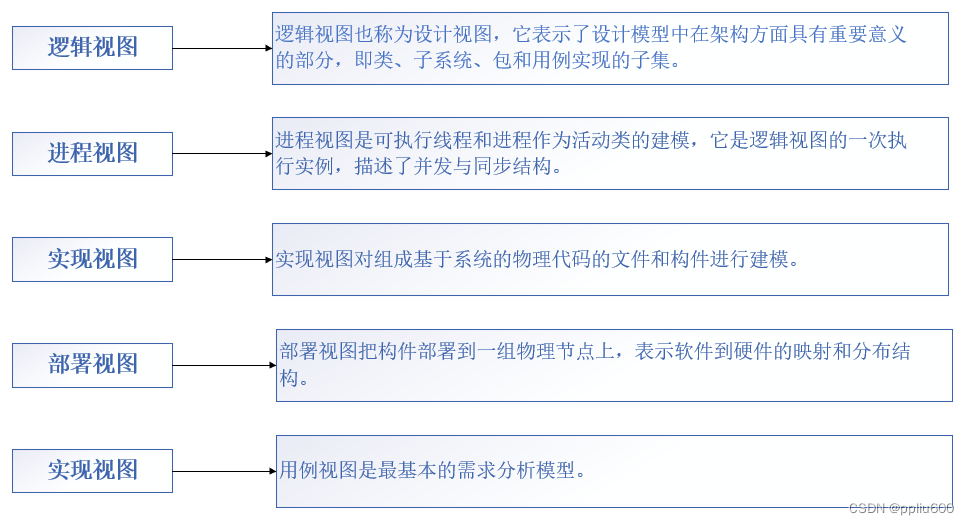

UML对系统架构的定义是系统的组织结构，包括系统分解的组成部分，以及它们的关联性、交互机制和指导原则等提供系统设计的信息。包括以下5个系统视图：
一、用例图

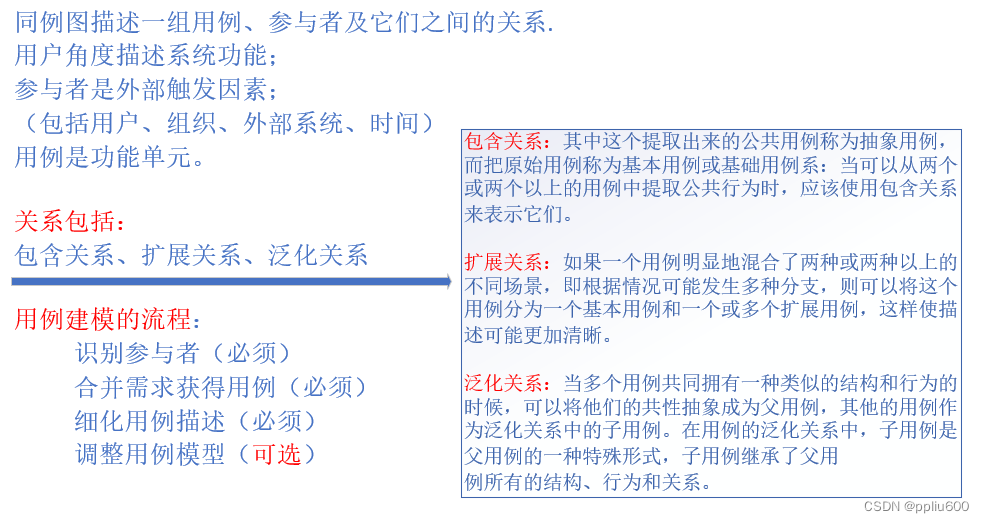

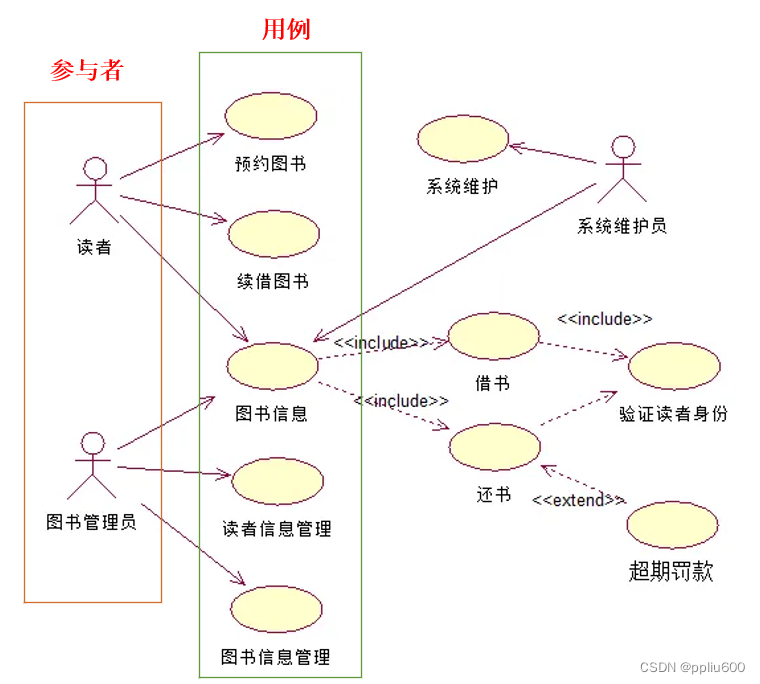

需求分析阶段用来描述需求。元素：参与者、用例、用例之间的关系。
泛化关系：相关于父子关系。

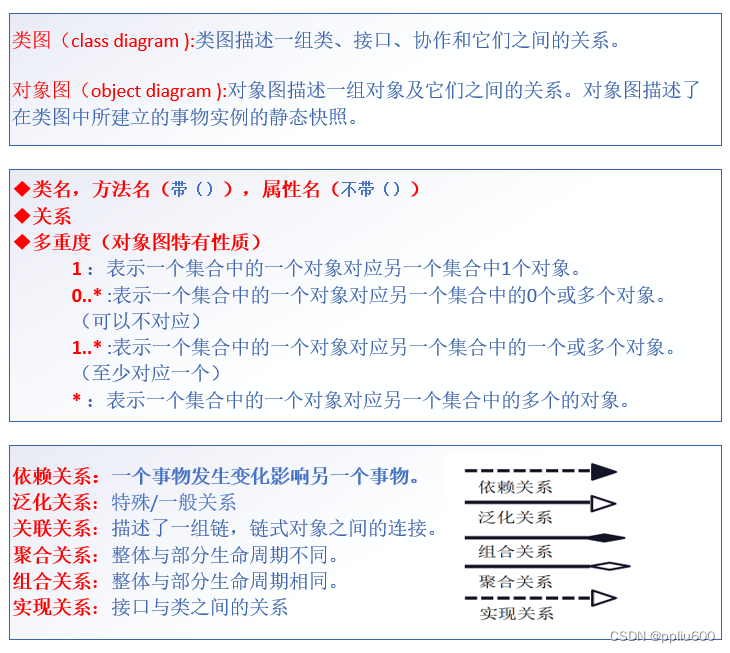

二、类图与对象图

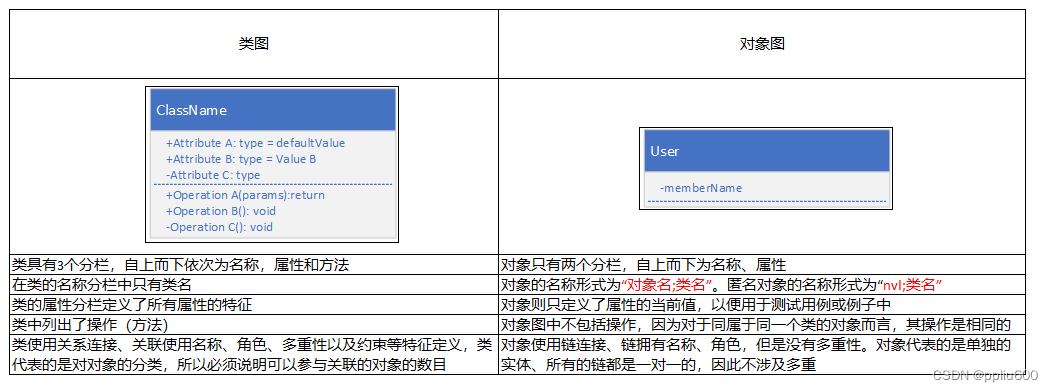

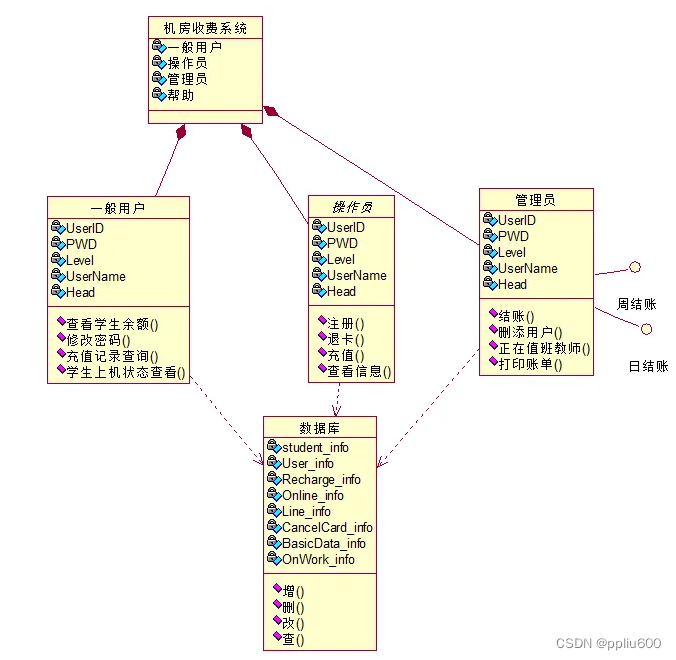

eg:类图
三、
