本文解释了INSTALL_FAILED_DEXOPT错误的原因，介绍了Dex分包策略以应对65536限制和LinearAlloc问题。重点讨论了类加载方案（如Tinker和Amigo）和底层替换方案的区别，以及它们在应用更新中的实现方式。

在安装时可能会提示INSTALL_FAILED_DEXOPT。产生的原因就是LinearAlloc限制，DVM中的LinearAlloc是一个固定的缓存区，当方法数过多超出了缓存区的大小时会报错。

为了解决65536限制和LinearAlloc限制，从而产生了Dex分包方案。Dex分包方案主要做的是在打包时将应用代码分成多个Dex，将应用启动时必须用到的类和这些类的直接引用类放到主Dex中，其他代码放到次Dex中。当应用启动时先加载主Dex，等到应用启动后再动态的加载次Dex，从而缓解了主Dex的65536限制和LinearAlloc限制。

调用DexPathList的findClass的方法，如下所示。

public Class<?> findClass(String name, List suppressed) { for (Element element : dexElements) {//1 Class<?> clazz = element.findClass(name, definingContext, suppressed);//2
if (clazz != null) {
return clazz;
}
}
if (dexElementsSuppressedExceptions != null) {
suppressed.addAll(Arrays.asList(dexElementsSuppressedExceptions));
}
return null;
}

Element内部封装了DexFile，DexFile用于加载dex文件，因此每个dex文件对应一个Element。
多个Element组成了有序的Element数组dexElements。当要查找类时，会在注释1处遍历Element数组dexElements（相当于遍历dex文件数组），注释2处调用Element的findClass方法，其方法内部会调用DexFile的loadClassBinaryName方法查找类。如果在Element中（dex文件）找到了该类就返回，如果没有找到就接着在下一个Element中进行查找。

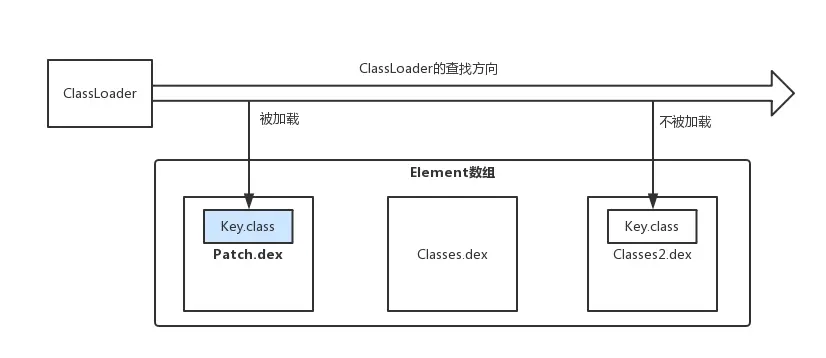

根据上面的查找流程，我们将有bug的类Key.class进行修改，再将Key.class打包成包含dex的补丁包Patch.jar，放在Element数组dexElements的第一个元素，这样会首先找到Patch.dex中的Key.class去替换之前存在bug的Key.class，排在数组后面的dex文件中的存在bug的Key.class根据ClassLoader的双亲委托模式就不会被加载，这就是类加载方案，如下图所示。

类加载方案需要重启App后让ClassLoader重新加载新的类，为什么需要重启呢？这是因为类是无法被卸载的，因此要想重新加载新的类就需要重启App，因此采用类加载方案的热修复框架是不能即时生效的。
虽然很多热修复框架采用了类加载方案，但具体的实现细节和步骤还是有一些区别的，比如QQ空间的超级补丁和Nuwa是按照上面说得将补丁包放在Element数组的第一个元素得到优先加载。微信Tinker将新旧apk做了diff，得到patch.dex，然后将patch.dex与手机中apk的classes.dex做合并，生成新的classes.dex，然后在运行时通过反射将classes.dex放在Element数组的第一个元素。饿了么的Amigo则是将补丁包中每个dex 对应的Element取出来，之后组成新的Element数组，在运行时通过反射用新的Element数组替换掉现有的Element 数组。

采用类加载方案的主要是以腾讯系为主，包括微信的Tinker、QQ空间的超级补丁、手机QQ的QFix、饿了么的Amigo和Nuwa等等。

3.2 底层替换方案

与类加载方案不同的是，底层替换方案不会再次加载新类，而是直接在Native层修改原有类，由于是在原有类进行修改限制会比较多，不能够增减原有类的方法和字段，如果我们增加了方法数，那么方法索引数也会增加，这样访问方法时会无法通过索引找到正确的方法，同样的字段也是类似的情况。
底层替换方案和反射的原理有些关联，就拿方法替换来说，方法反射我们可以调用java.lang.Class.getDeclaredMethod，假设我们要反射Key的show方法，会调用如下所示。

Key.class.getDeclaredMethod(“show”).invoke(Key.class.newInstance());

Android 8.0的invoke方法，如下所示。
libcore/ojluni/src/main/java/java/lang/reflect/Method.java

@FastNative
public native Object invoke(Object obj, Object… args)
throws IllegalAccessException, IllegalArgumentException, InvocationTargetException;

invoke方法是个native方法，对应Jni层的代码为：
art/runtime/native/java_lang_reflect_Method.cc

static jobject Method_invoke(JNIEnv* env, jobject javaMethod, jobject javaReceiver,
jobject javaArgs) {
ScopedFastNativeObjectAccess soa(env);
return InvokeMethod(soa, javaMethod, javaReceiver, javaArgs);

Method_invoke函数中又调用了InvokeMethod函数：
art/runtime/reflection.cc

jobject InvokeMethod(const ScopedObjectAccessAlreadyRunnable& soa, jobject javaMethod,
jobject javaReceiver, jobject javaArgs, size_t num_frames) {

…
ObjPtrmirror::Executable executable = soa.Decodemirror::Executable(javaMethod);
const bool accessible = executable->IsAccessible();
ArtMethod* m = executable->GetArtMethod();//1
…
}

注释1处获取传入的javaMethod（Key的show方法）在ART虚拟机中对应的一个ArtMethod指针，ArtMethod结构体中包含了Java方法的所有信息，包括执行入口、访问权限、所属类和代码执行地址等等，ArtMethod结构如下所示。
art/runtime/art_method.h

class ArtMethod FINAL {
…
protected:
GcRootmirror::Class declaring_class_;
std::atomicstd::uint32_t access_flags_;
uint32_t dex_code_item_offset_;
uint32_t dex_method_index_;
uint16_t method_index_;
uint16_t hotness_count_;
struct PtrSizedFields {
ArtMethod** dex_cache_resolved_methods_;//1
void* data_;
void* entry_point_from_quick_compiled_code_;//2
} ptr_sized_fields_;
}

ArtMethod结构中比较重要的字段是注释1处的dex_cache_resolved_methods_和注释2处的entry_point_from_quick_compiled_code_，它们是方法的执行入口，当我们调用某一个方法时（比如Key的show方法），就会取得show方法的执行入口，通过执行入口就可以跳过去执行show方法。
