DSP28335通过按键启动LED闪烁功能

第一章 任务介绍

       在本章节，在上一篇闪烁LED灯的基础上，通过按键启动LED闪烁的程序。

第二章 硬件电路分析

       研旭DSP28335至尊版一共有两个按键，一个是核心板上的复位按键Reset2，另一个是底板上的自定义功能按键S1。通过查看底板原理图按键模块，S1与GPIO13相连，在S1断开状态下，GPIO13通过上拉电阻与DVDD3.3相连，被置为高电位；当S1闭合后，GPIO13被下拉为低电平。由于S1是机械常开按钮开关，当松开S1后，S1自动会回到断开状态。

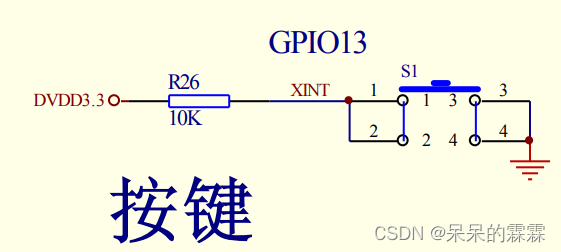

S1按键原理图

       所以只要GPIO13作为输入检测到低电平，就说明按键被按下，就启动LED闪烁。

第三章 代码解释和测试结果

3.1 代码解释

       首先打开GPIO13引脚的输入功能，由于该引脚已经被外部的上拉电阻上拉至高电平，所以这里没有打开它的上拉使能。其他引脚初始化完成后，通过第一层的while(1)死循环不断地判断GPIO13是否检测到低电平，当检测到低电平后，通过延时函数消抖，再次判断是否确实是按下了S1按钮。按键的电压抖动时长不仅和按下按键的动作快慢有关，还具有很强的随机性，在这里，我设置的100ms后再次判断，同
