【QML 画布Canvas】2D绘图（下）

接着上一章的内容，本章继续进行后续画图相关操作。

1、渐变填充

Canvas 支持 3 种渐变：线性渐变、辐射渐变、锥形渐变。

1.1、线性渐变

• createLinearGradient(real x0, real y0, real x1, real y1)，返回一个 CanvasGradient 对象，该对象表示线性渐变，该渐变沿起点（x0，y0）和终点（x1，y1）之间的线过渡颜色；
• addColorStop 函数添加渐变点；

本文福利，莬费领取Qt开发学习资料包、技术视频，内容包括（C++语言基础，Qt编程入门，QT信号与槽机制，QT界面开发-图像绘制，QT网络，QT数据库编程，QT项目实战，QSS，OpenCV，Quick模块，面试题等等）↓↓↓↓↓↓见下面↓↓文章底部点击莬费领取↓↓

下面看一个示例：

import QtQuick 2.9

Canvas {
    width:120
    height: 120

    onPaint: {
        var ctx = getContext("2d")
        ctx.lineWidth = 2

        var linear = ctx.createLinearGradient(10, 10, 100, 10)
        linear.addColorStop(0, "white")
        linear.addColorStop(0.5, "#FF00FF")
        linear.addColorStop(1, "#333333")
        ctx.fillStyle = linear
        ctx.fillRect(10, 10, 100, 100)
        ctx.strokeRect(10, 10, 100, 100)
    }
}

运行结果如下：



1.2、辐射渐变

• createRadialGradient(real x0, real y0, real r0, real x1, real y1, real r1)，返回一个CanvasGradient对象，该对象表示一个辐射渐变，该渐变沿由起始圆（x0，y0）和半径 r0以及终止圆的原点（x1，y1）和半径 r1 给出的圆锥进行绘制。
• addColorStop 函数添加渐变点；

下面看一个示例：

import QtQuick 2.9

Canvas {
    width:120
    height: 120

    onPaint: {
        var ctx = getContext("2d")
        ctx.lineWidth = 2

        var radial = ctx.createRadialGradient(30, 70, 5, 60, 50, 80)
        radial.addColorStop(0, "white")
        radial.addColorStop(0.5, "#FF00FF")
        radial.addColorStop(1, "#333333")
        ctx.fillStyle = radial
        ctx.fillRect(10, 10, 100, 100)
        ctx.strokeRect(10, 10, 100, 100)
    }
}

1.3、锥形渐变

• createConicalGradient(real x, real y, real angle)，返回一个 CanvasGradient 对象，该对象表示一个圆锥形渐变，该圆锥形渐变围绕中心点（x，y）沿逆时针方向插入颜色，起始角度以弧度为单位。
• addColorStop 函数添加渐变点；

下面看一个示例：

import QtQuick 2.12

Canvas {
    width:120
    height: 120

    onPaint: {
        var ctx = getContext("2d")
        var conical = ctx.createConicalGradient(60, 60, Math.PI / 4)
        conical.addColorStop(0, "white")
        conical.addColorStop(0.5, "#FF00FF")
        conical.addColorStop(1, "#333333")
        ctx.fillStyle = conicals
        ctx.fillRect(10, 10, 100, 100)
        ctx.strokeRect(10, 10, 100, 100)
    }
}

运行效果如下：

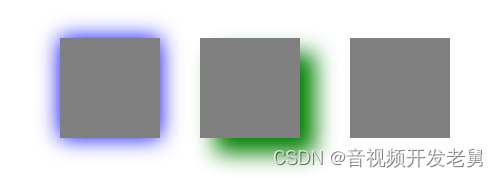

2、阴影

• shadowOffsetX：阴影在 x 轴方向偏移。
• shadowOffsetY：阴影在 y 轴方向偏移。

import QtQuick 2.9

Canvas {
    width:500
    height: 200

    onPaint: {
        var ctx = getContext("2d")
        ctx.fillStyle = "grey"
        ctx.save()
        ctx.shadowBlur = 20
        ctx.shadowColor = "blue"
        ctx.fillRect(60, 30, 100, 100)
        ctx.restore()
        ctx.save();
        ctx.shadowBlur = 20
        ctx.shadowColor = "green"
        ctx.shadowOffsetX = 15
        ctx.shadowOffsetY = 15
        ctx.fillRect(200, 30, 100, 100)
        ctx.restore()
        ctx.fillRect(350, 30, 100, 100)
    }
}

运行效果如下：



3、使用图像

在 Canvas 种可以直接使用已经存在的图形，Context2D 类型提供了 drawImage 函数用于绘制图形，该函数提供 3 个重载版本：

// 1.将 image 绘制在 Canvas 上，图像左上角位于（dx，dy）处
drawImage(variant image, real dx, real dy, real dw, real dh)

// 2.将 image 绘制在矩形（dx,dy,dw,dh）上
drawImage(variant image, real dx, real dy)

// 3.将 image 的矩形（sx,sy,sw,sh）绘制在 Canvas 的矩形（dx,dy,dw,dh）上
drawImage(variant image, real sx, real sy, real sw, real sh, real dx, real dy, real dw, real dh)

下面看一个示例：

import QtQuick 2.9

Rectangle {
    width: 300
    height: 180

    Canvas {
        id: canvas
        anchors.fill: parent
        onImageLoaded: {
            if (canvas.isImageError("http://www.baidu.com/img/bdlogo.gif")) {
                console.log("Image failed to load!")
            }
            var ctx = getContext("2d")
            ctx.drawImage("http://www.baidu.com/img/bdlogo.gif", 0, 0, 270, 129)
            canvas.requestPaint()
        }
    }

    Component.onCompleted: {
        canvas.loadImage("http://www.baidu.com/img/bdlogo.gif")
    }
}

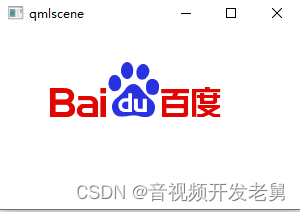

运行效果如下：



4、坐标转换

Context2D 提供的图形变换全部是仿射变换：平移、缩放、旋转和扭曲，根据计算机图形学原理，所有的仿射变换都归结于矩阵乘法，Context2D 提供了如下两个函数：

• setTransform(real a, real b, real c, real d, real e, real f)：将转换矩阵更改为参数指定的矩阵，替换旧的变换矩阵；
• transform(real a, real b, real c, real d, real e, real f)：通过将给定的变换矩阵乘以当前矩阵，将其应用于当前矩阵；

二者关联：setTransform（a，b，c，d，e，f）方法实际上将当前变换重置为单位矩阵，然后使用相同的参数调用transform（a，b，c，d，e，f）方法。

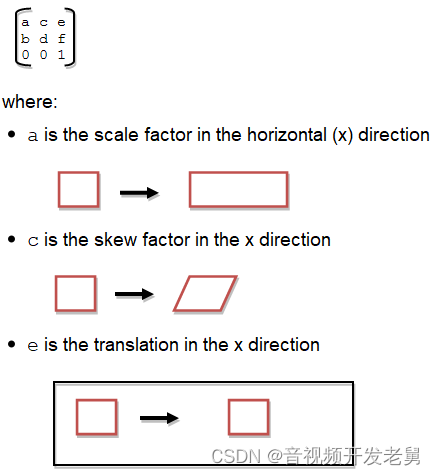

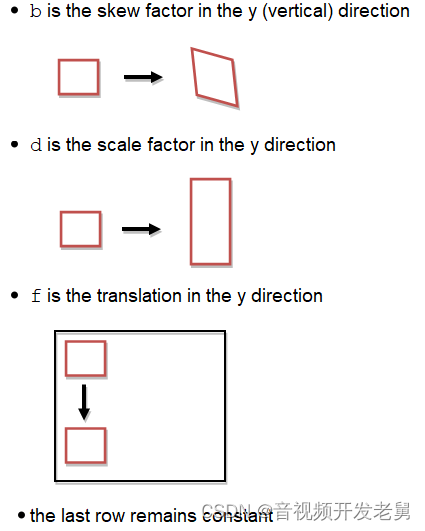

HTML Canvas 2D上下文规范将转换矩阵定义为：



• a 是 x 轴方向的缩放因子；
• c 是 x 轴方向的斜切因子；
• e 是 x 轴方向的平移因子；
• b 是 y 轴方向的缩放因子；
• d 是 y 轴方向的斜切因子；
• f 是 y轴 方向的平移因子；

比例因子和偏斜因子是倍数； e 和 f 是坐标空间单位，就像平移（x，y）方法中的单位一样。

4.1、平移

使用 translate 函数进行坐标轴的平移，translate（x,y）等价于 transform（1，0，0，1，x,y）。

下面看一个示例：

import QtQuick 2.9

Canvas {
    width: 150
    height: 150

    onPaint: {
        var ctx = getContext("2d")
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("1", 30, 40)
        ctx.translate(70, 60);
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("2", 30, 40)
    }
}

运行效果如下:



4.2、缩放

使用 scale 函数进行缩放，scale（x，y）等价于 transform（ax，0，0，by，0，0）。

下面看一个示例：

import QtQuick 2.9

Canvas {
    width: 150
    height: 150

    onPaint: {
        var ctx = getContext("2d")
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("1", 30, 40)
        ctx.translate(70, 0)
        ctx.scale(0.5, 0.5)
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("2", 30, 40)
    }
}

运行效果如下:



4.3、旋转

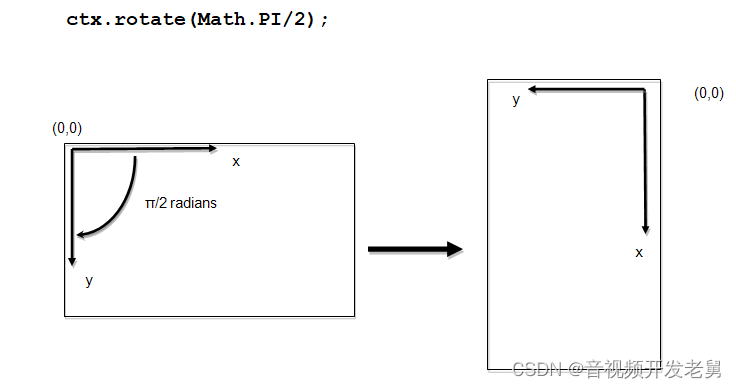

使用 rotate 函数进行旋转，rotate（x）是将坐标轴顺时针旋转 x，等价于 transform（cos(x)，sin(x)，-sin(x)，cos(x)，0，0）。



旋转后的变换矩阵如下：



下面看一个示例：

import QtQuick 2.9

Canvas {
    width: 150
    height: 150

    onPaint: {
        var ctx = getContext("2d")
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("1", 30, 40)
        ctx.translate(100, 0)
        ctx.rotate(Math.PI / 4)
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("2", 30, 40)
    }
}

运行效果如下：



4.4、斜切

斜切也就是扭曲，使用 shear 函数进行斜切，shear（x，y）等价于 transform（1，by，cx，1，0，0）。

下面看一个示例：

import QtQuick 2.9

Canvas {
  width: 170
  height: 150

    onPaint: {
        var ctx = getContext("2d")
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("1", 30, 40)
        ctx.translate(70, 0)
        ctx.shear(0.5, 0.5)
        ctx.fillRect(10, 10, 50, 50)
        ctx.strokeText("2", 30, 40)
    }
}

运行效果如下：
