第八课 高速缓存器

• 对于直接映射的块交换还无法形成完整的逻辑自洽
  • 如何求的块内地址、标记、cache行号
  • 如何根据主存地址去寻找

寄存器和Cache就集成在CPU中了

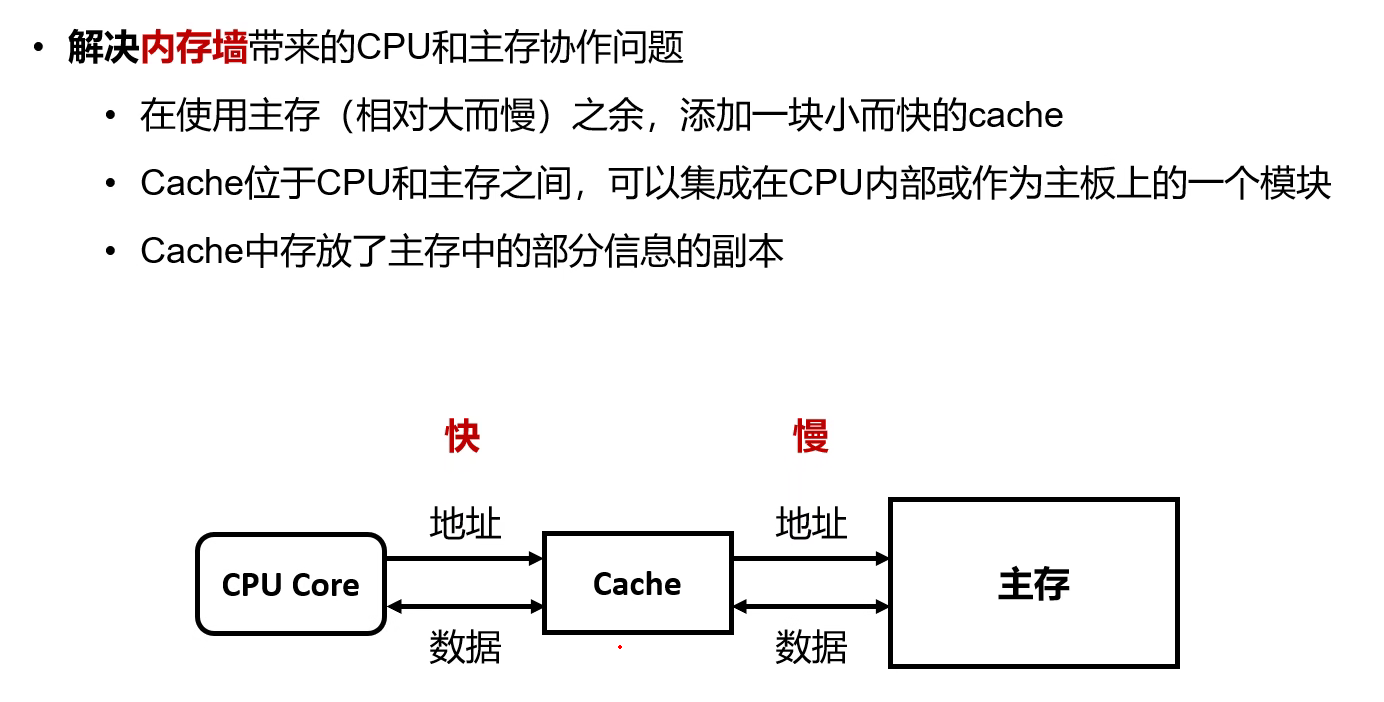

内存墙：CPU的速度比内存（受限于电容）的速度快得多
解决：CPU和内存之间增加Cache

工作

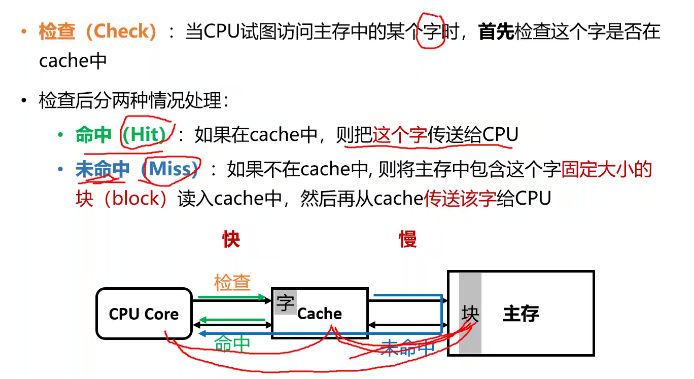

工作原理

工作流程

• 如何判断是命中还是未命中？
• 如果未命中，为什么不直接把所需要的字从内存传送到CPU？
  • 时间局部性
• 如果未命中，为什么从内存中读入一个块而不只读入一个字？
  • 空间局部性
• 使用Cache后需要更多的操作，为什么还可以节省时间？
  •


命中VS未命中

通过这种映射关系判断有无命中

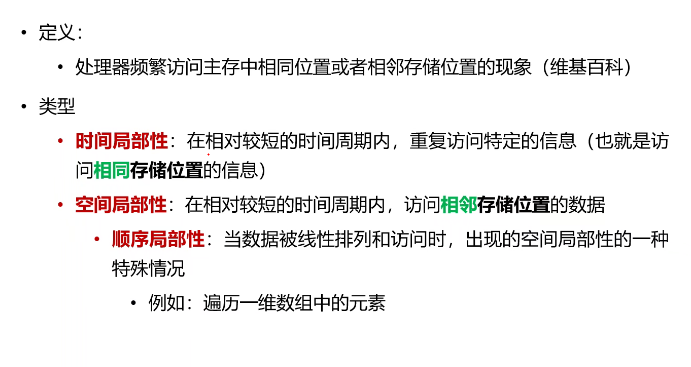

程序访问的局部性原理

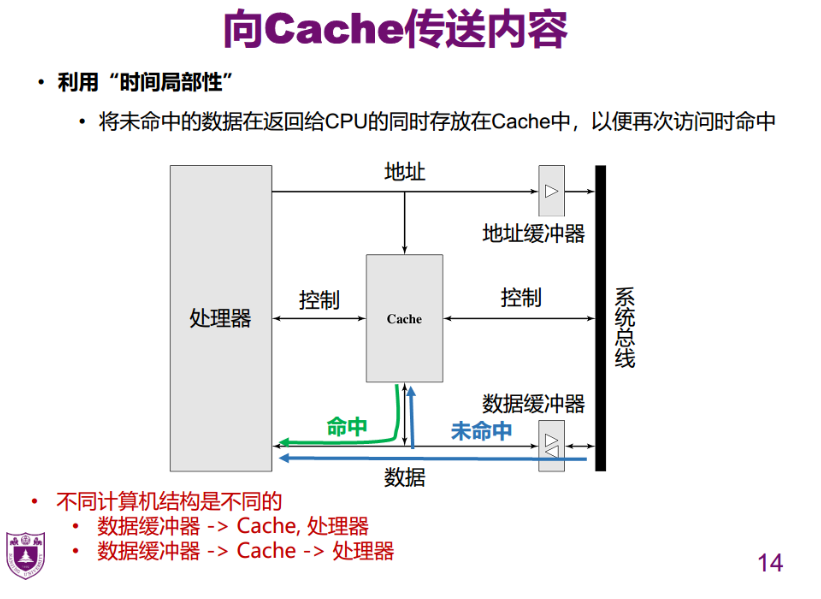

• 把块给Cache，把字给处理器
• 两种方式时间开销上无较大差异
• 系统总线代表主存，主存速度很慢，而CPU会一直申请数据，所以需要缓冲器

因为会重复访问特定的数据

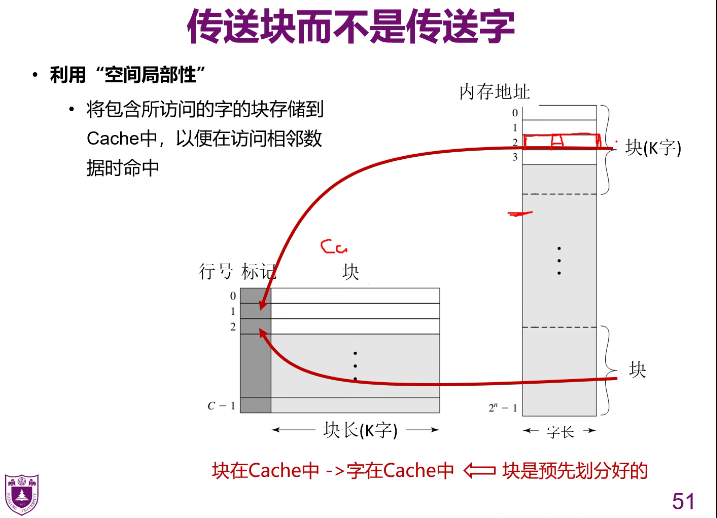

• 字在某一个块中，传递块而不是字
• 通过标记，判断字所在的块命中了，则字命中了=>所以块是预先划分好的
• 方便访问相邻数据

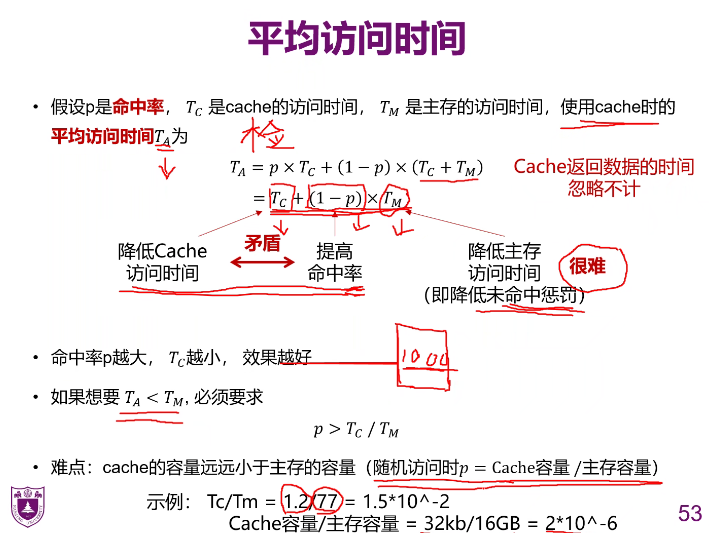

平均访问时间

Tc：做的是检查
Ta = 检查时间+访问主存的时间（1-p 需要访问）

1. 降低Tm很难，受到电容的限制
2. 命中率高要求cache大，而这会使访问cache时间变大

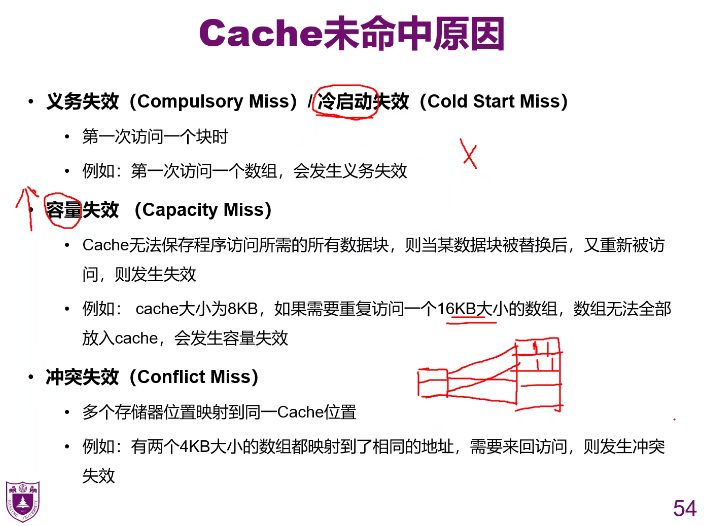

Cache未命中原因

• 容量失效：原8kb的数据块访问后被后面的8kb的数据覆盖。如果再要访问到该8kb的数据，因为已经被替换了，则会失败，导致失效
• 冲突失效：


Cache的设计要素

• 容量：太大-命中率低；太低：容量失效
• 映射功能：冲突失效
• 替换算法：用一个更小的区域放一个更大的区域，有更高概率被访问的数据留下来
• 写策略
• Cache行大小（主存的块大小）
• Cache数目

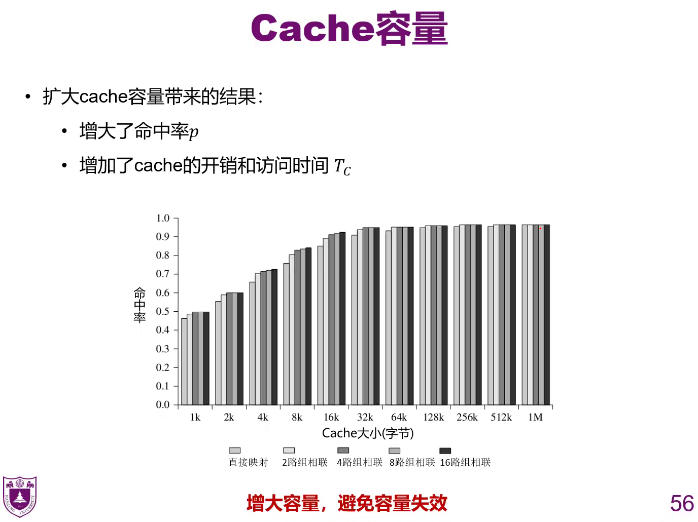

容量

涉及到的空间局部性和所需的数据更大，则容量设置的更大

映射功能

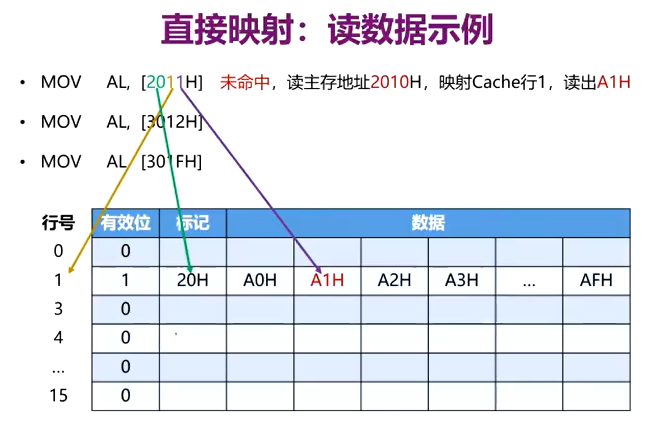

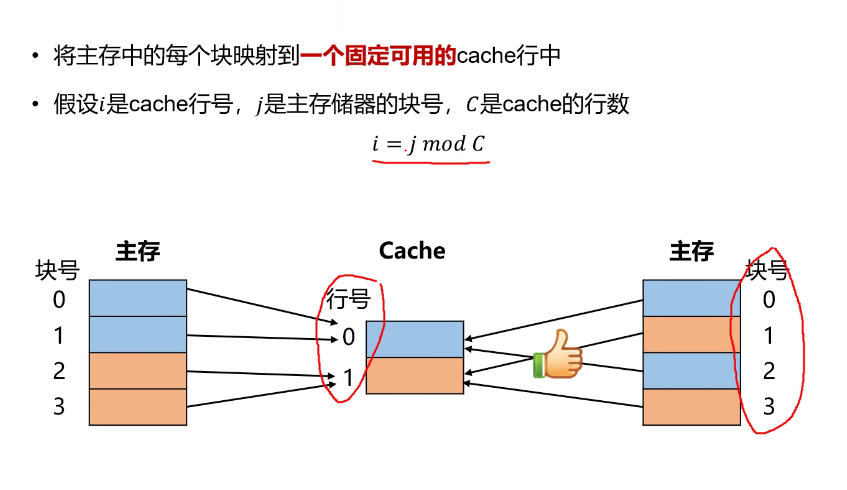

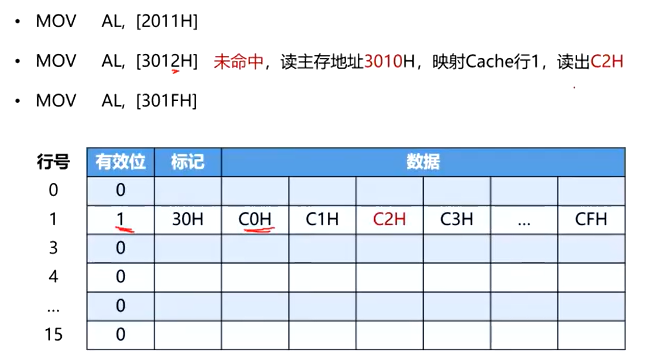

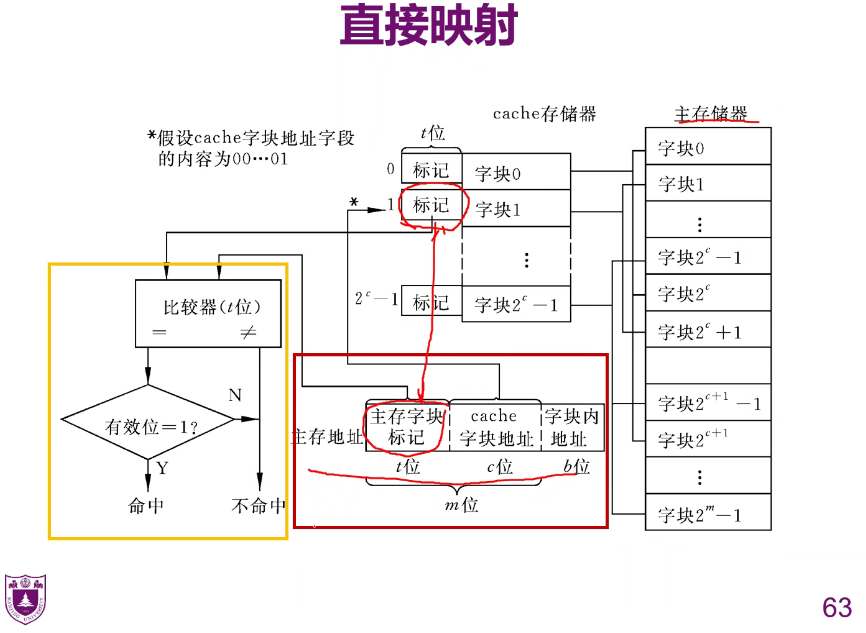

直接映射

使用地址的高2位就可以指向具体的行

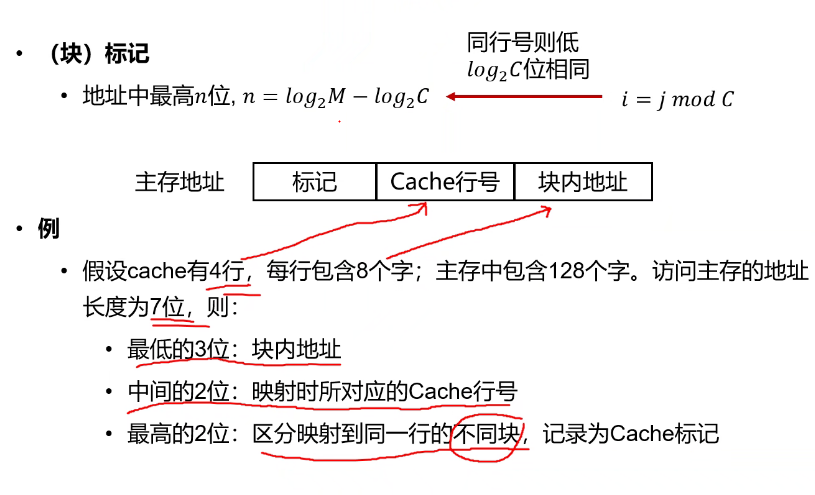

**M是128/8=16，C=4 所以n=2：**
16个块，有4行，所以一行中有4个块，所以需要2位标记

CPU寻找主存，通过主存地址进行寻找
一个块包含很多字，一个块对应的是cache中的一行。
所以要通过块内地址找到块中具体的字在哪里。

• 什么是每行包含8个字：一个块包含了八个字，需要用3位二进制进行。这里的字可以理解为一个数据单元。
• 主存中包含128个字：所以主存地址为7位
• 主存和缓存是按块进行存储的
• 块的大小是相同的

命中了的话再根据子块内地址找到对应的字

• 因为只有16行，所以只需要1位表示就行（前提是16进制）

Cache中本身不记录行号和块号，是逻辑上产生

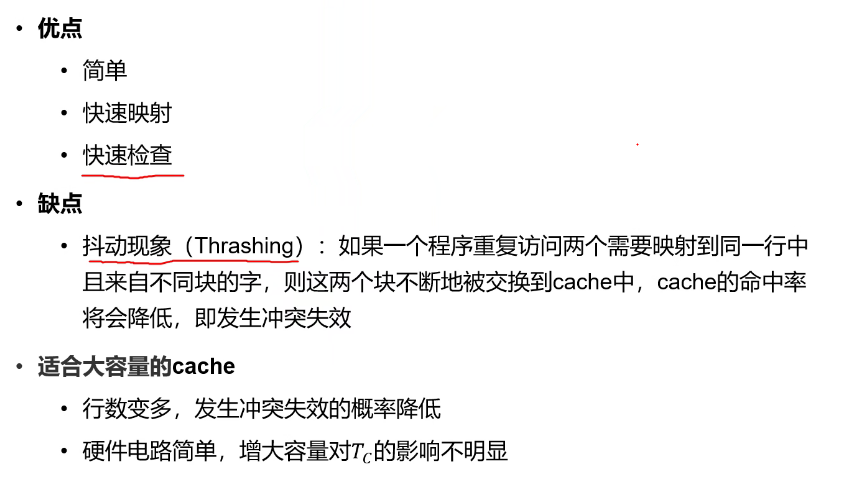

总结

• 行数变多：数据之间的关联性降低，因此冲突失效概率降低
• 电路简单：增大容量，但是映射关系仍然保持一致，所以检查时间变化不大
• 降低检查时间Tc，增加命中率，这两者直接存在矛盾。

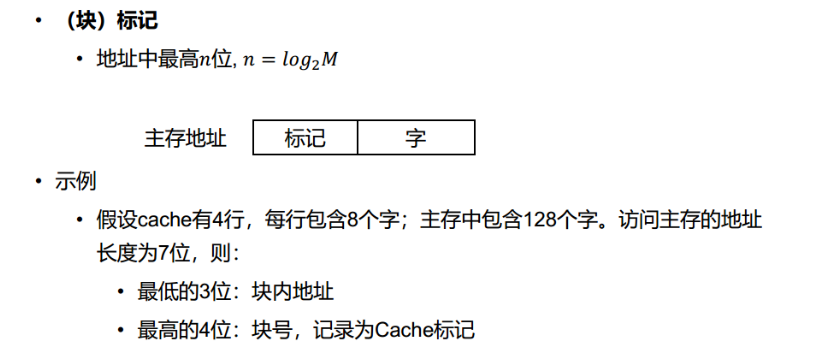

全相联映射

一个主存块可以装入Cache任意一行，所以不需要记录行号了

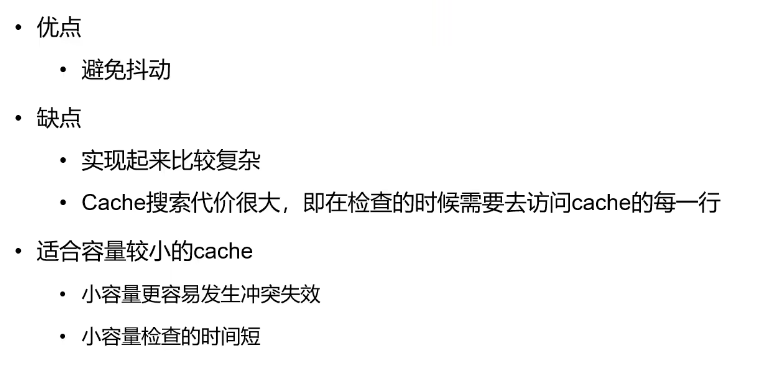

总结

代价：

1. 需要知道哪一行是空的
2. 要访问每一行，所以容量增大的话，则Tc显著增加

对于小容量，不适合直接映射

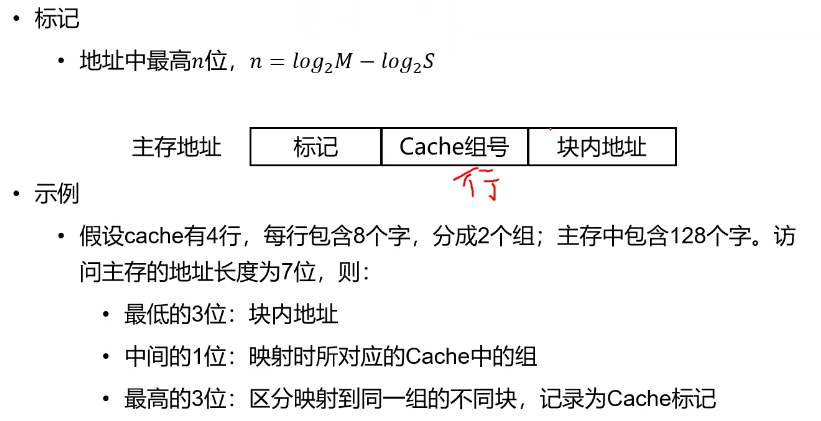

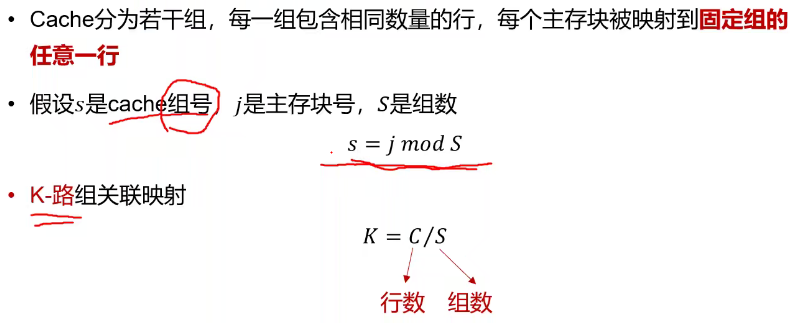

组关联映射

将书柜分区：中文区、日文区、英文区

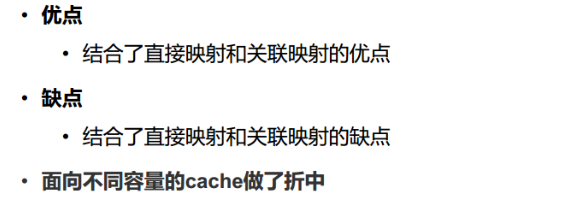

总结

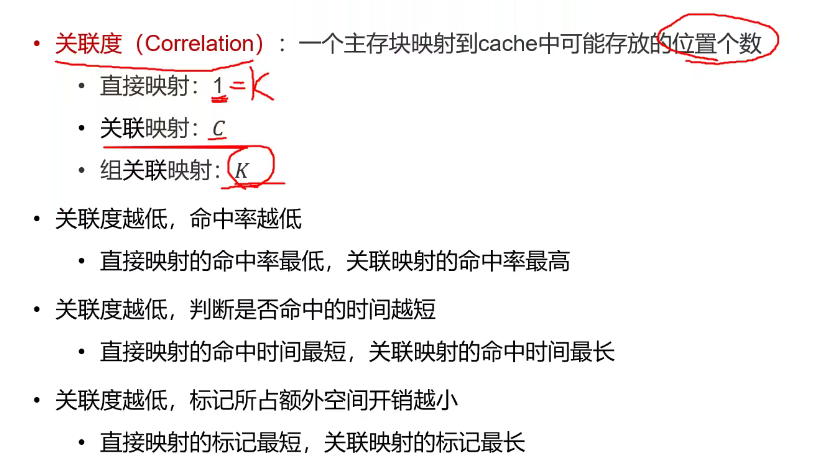

比较

K和容量、命中率、检查时间的变化

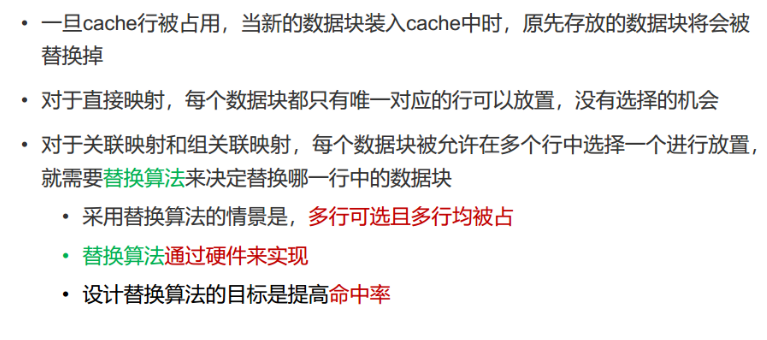

替换算法

可以通过软件进行模拟，例如解决缓存问题。但本身是通过硬件实现
再次访问的概率相较于其他行更低？

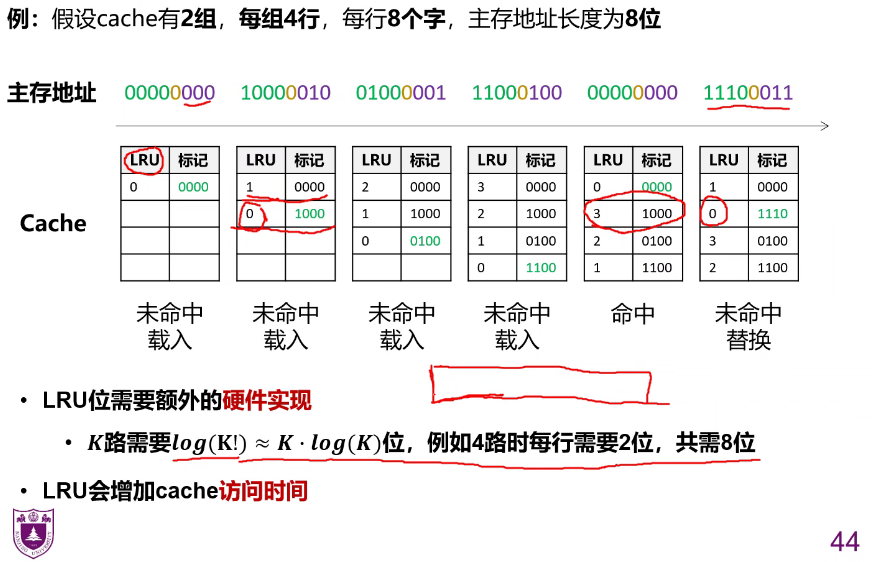

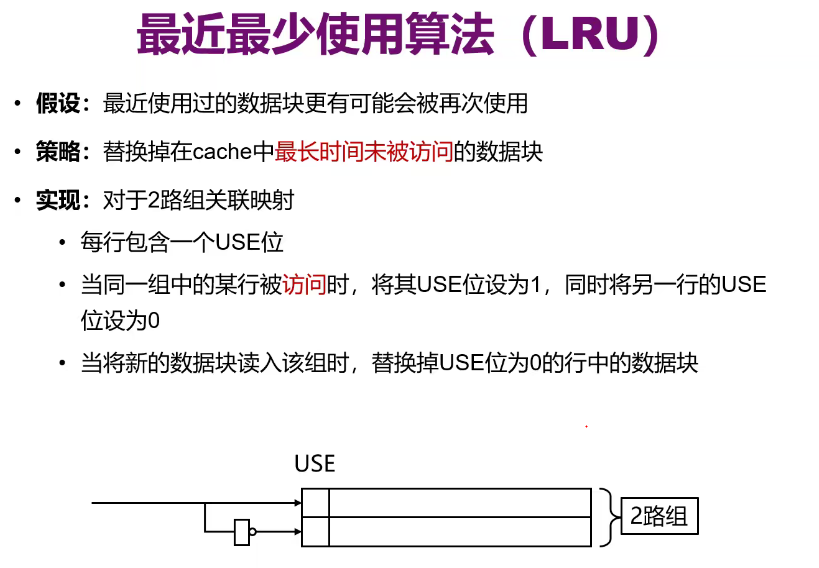

最近最少使用算法 LRU？

非此即彼：0/1代表的是访问时间的近远

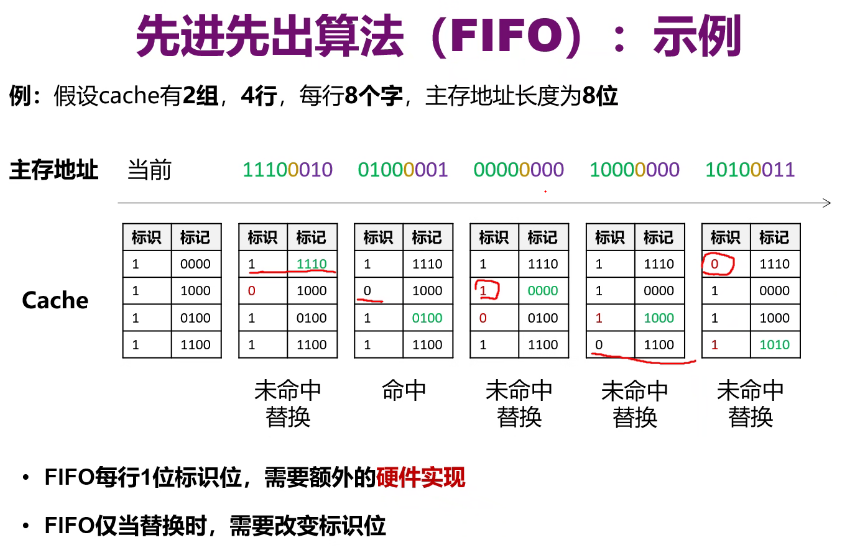

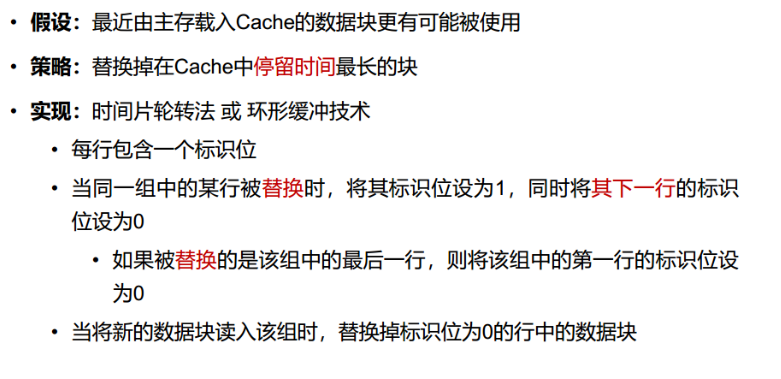

先进先出算法

仍然存储抖动现象

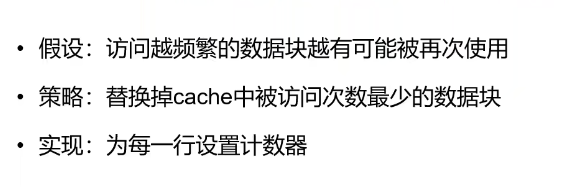

最不经常使用算法 LFU

随机替换算法

假设的情况和真正情况的符合度较高。所有能够进入Cache的数据，本身都是“万里挑一的”

写策略

缓存命中时的写策略

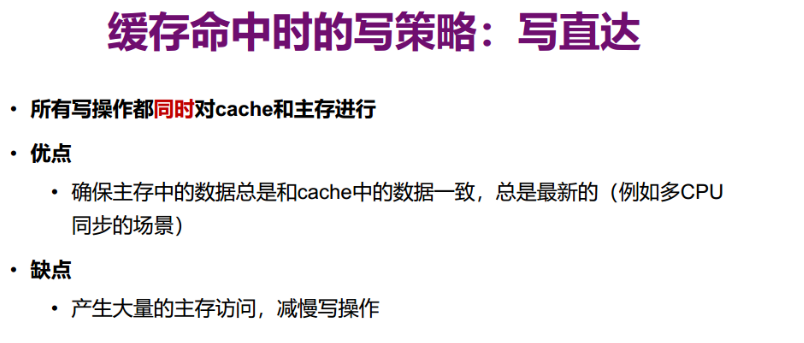

写直达

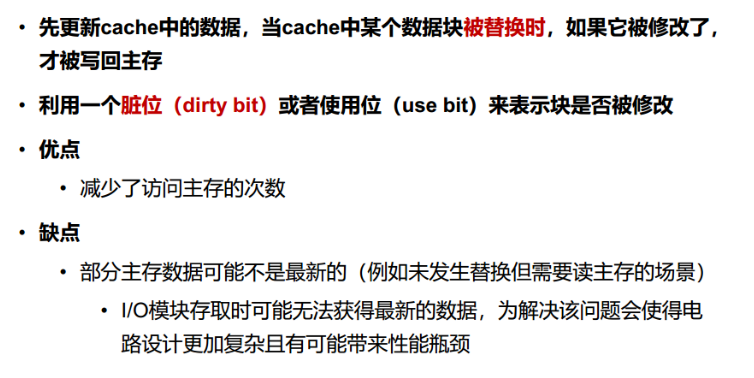

写回法

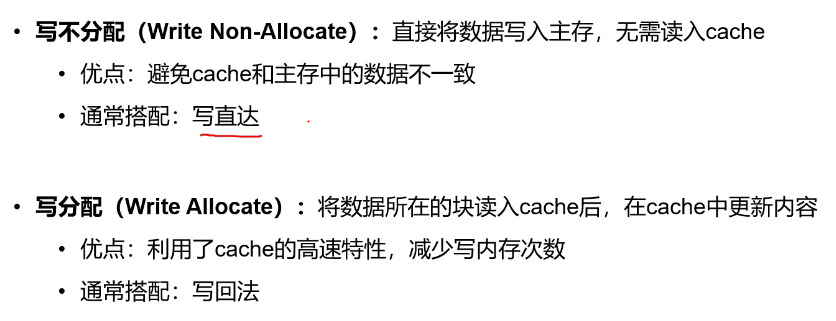

缓存未命中时的写策略

写不分配：对安全要求较高的
写分配：程序中隐含较多时间和空间的局部性

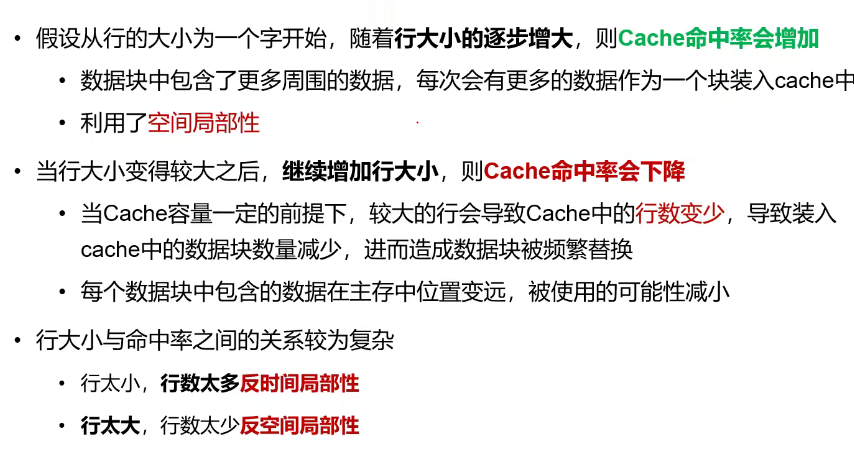

行大小

不是违反了时间关系，而是违反了时间局部性：重复访问存储在相同位置的信息，那么每一次找都要找很久
反空间局部性：**重复

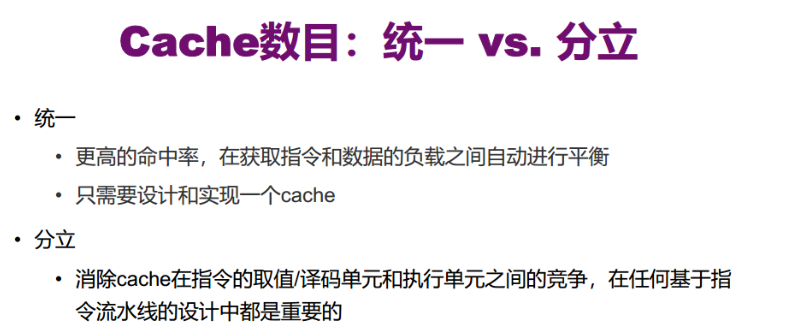

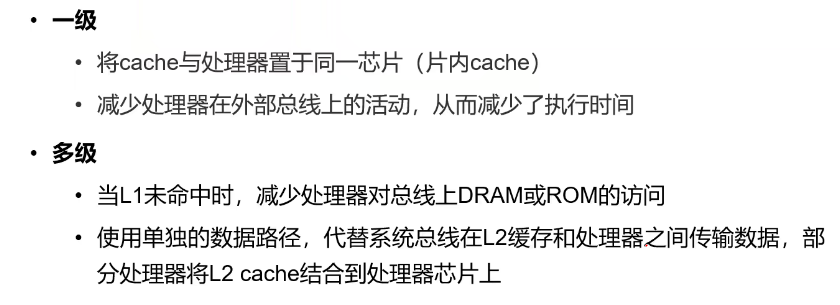

Cache数目

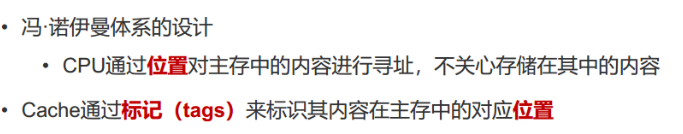

冯诺依曼：指令和数据不区分。根据阶段进行区分
对与Cache，数据很快会把Cache填满，而指令也会频繁使用-都受到局部性的支配，所以需要消除竞争关系，避免冲突失效
