第十七课 输入输出

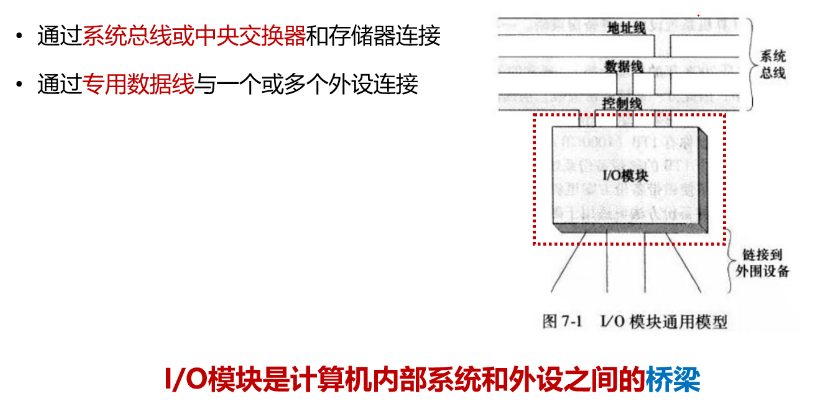

I/O模块

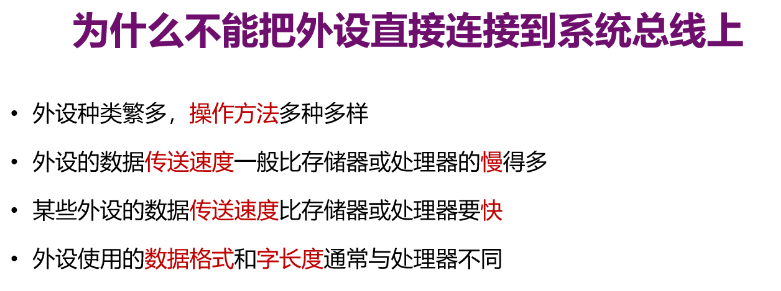

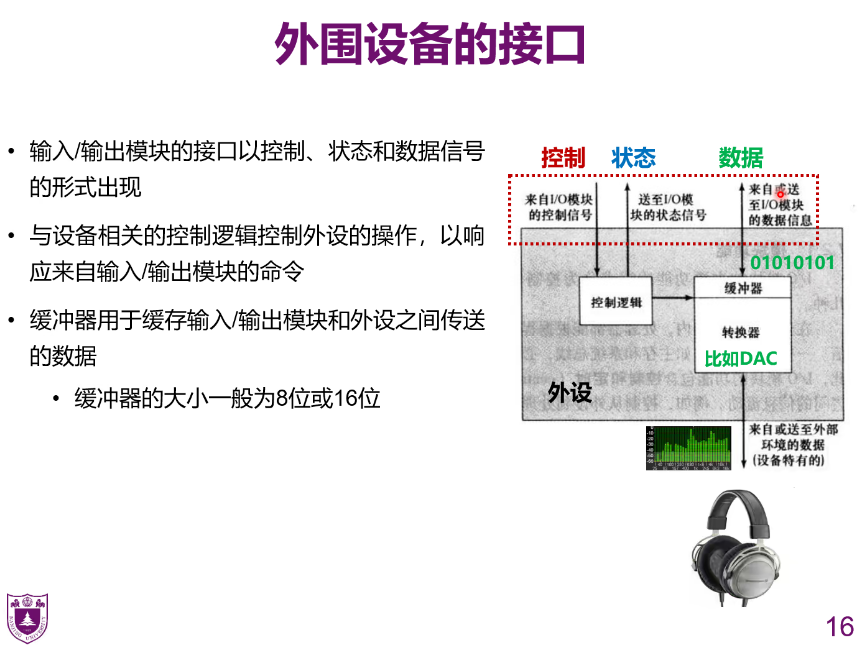

外围设备的接口

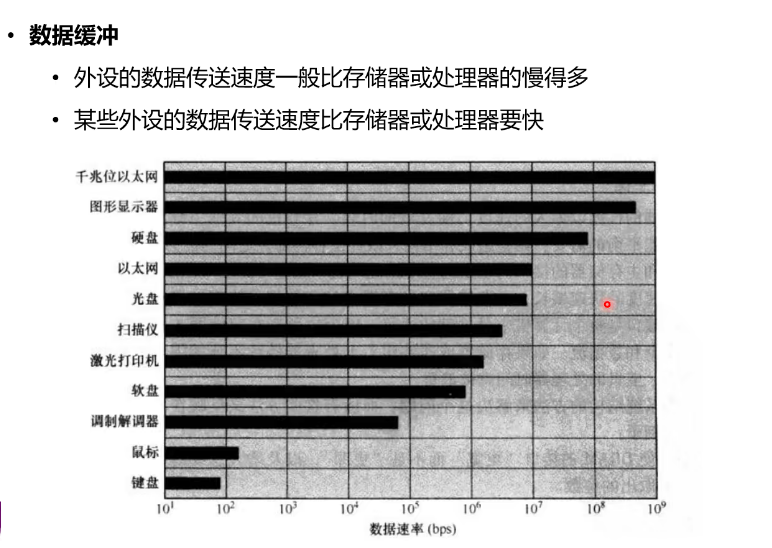

转换器：外设的数据格式和计算机内部的数据格式可能不一致

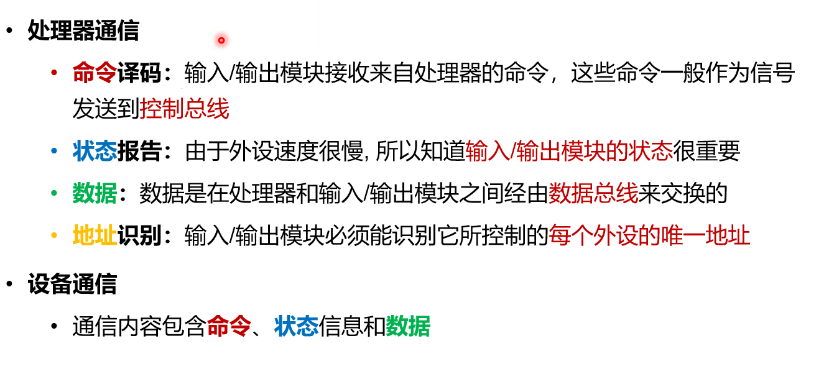

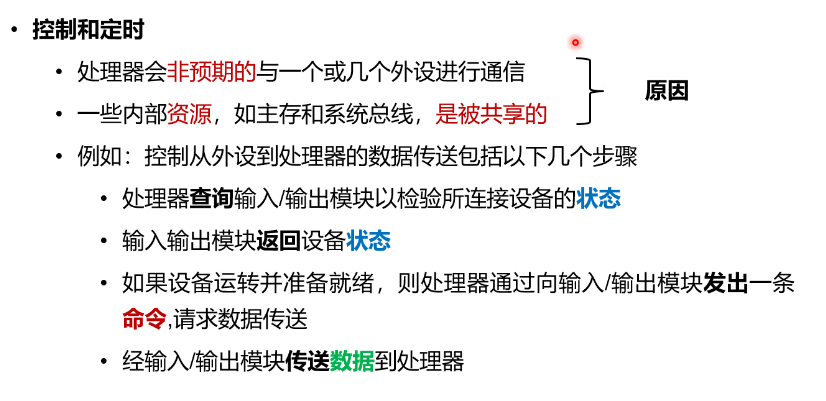

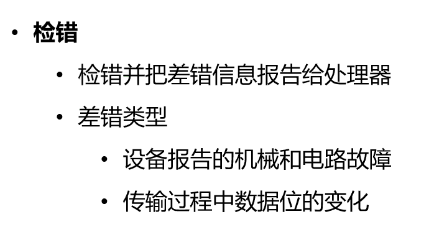

功能

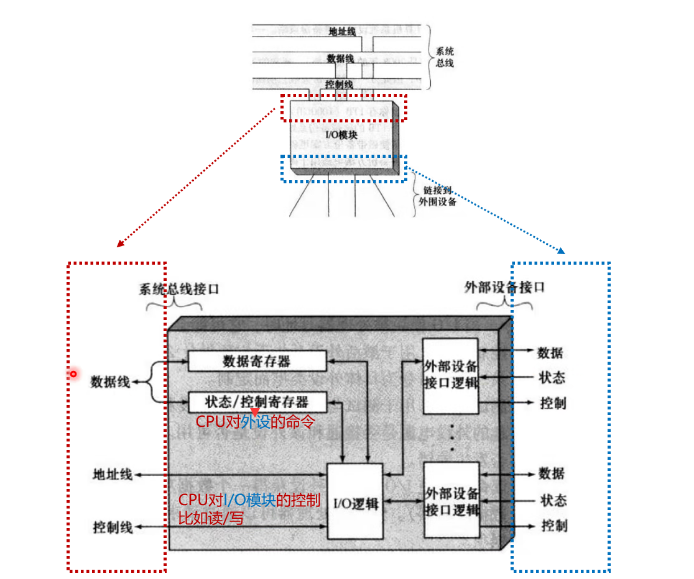

结构

• CPU对外设的命令是走数据线的，是具体的操作
• 状态和控制不是同一时间发生，只有确认了状态后，才能确认控制。状态是从右往左返回，控制是从左往右返回
• 数据寄存器实际上是输入寄存器和输出寄存器的合并

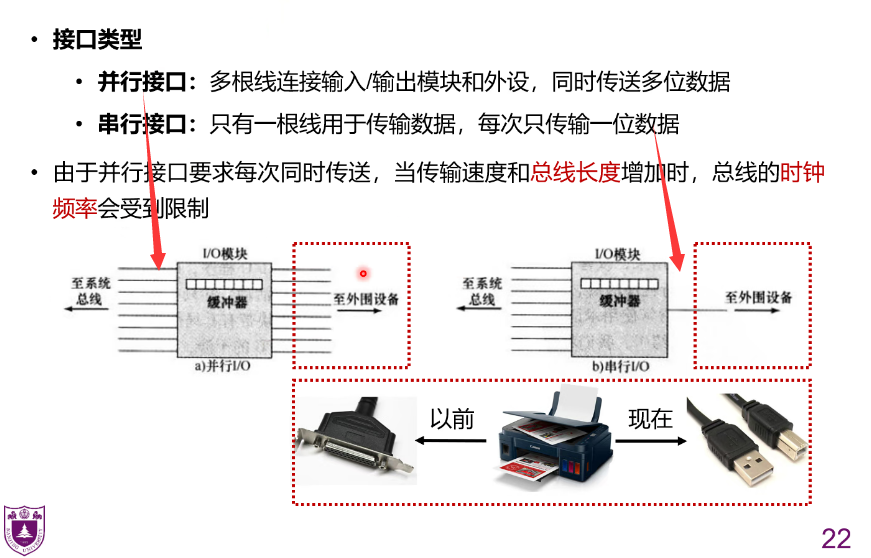

外部接口

事实上，并行接口，每一根线的延迟可能是不一样的，当线的长度非常长时，每一位传输时就会导致错位，数据传输出错。
所以，需要按照一定频率传输

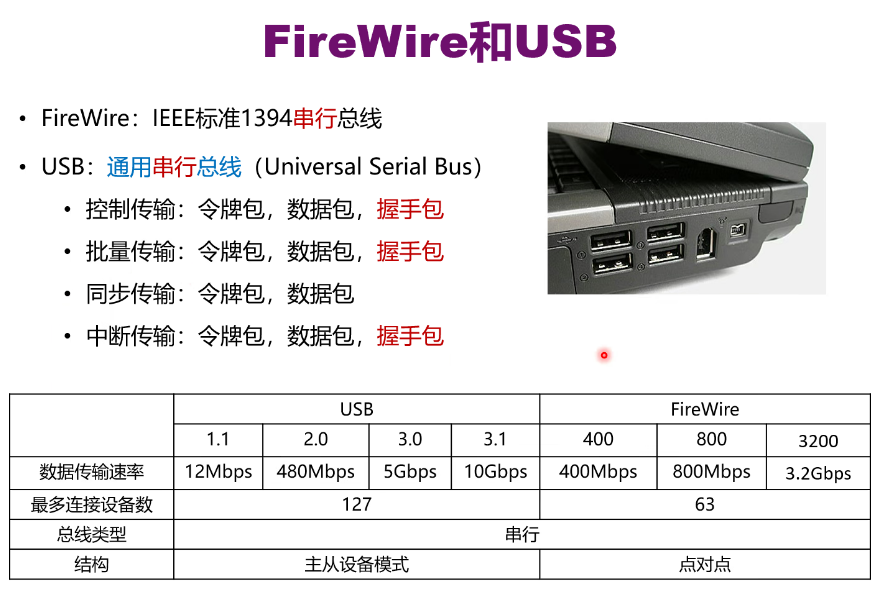

串行总线

• 批量传输比同步传输多了“握手”，是为了实现异步
• 同步传输：传送音视频时，需要同步。音视频对实时性的要求较高；允许一定的误码率

I/O操作技术

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QE3FoVwX-1677463119456)(null#averageHue=#e8e8e8&clientId=ue02361c6-a47f-4&from=paste&height=319&id=u76ed5f21&name=image.png&originHeight=399&originWidth=847&originalType=binary&ratio=1&rotation=0&showTitle=false&size=143924&status=done&style=none&taskId=u01965a79-a142-400f-bc0a-a2d04d1466b&title=&width=677.6)]

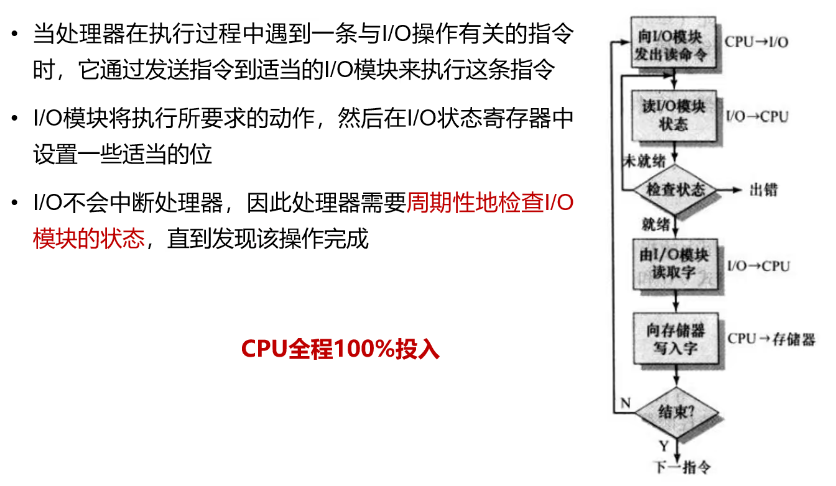

编程式I/O

缺点：比较低效

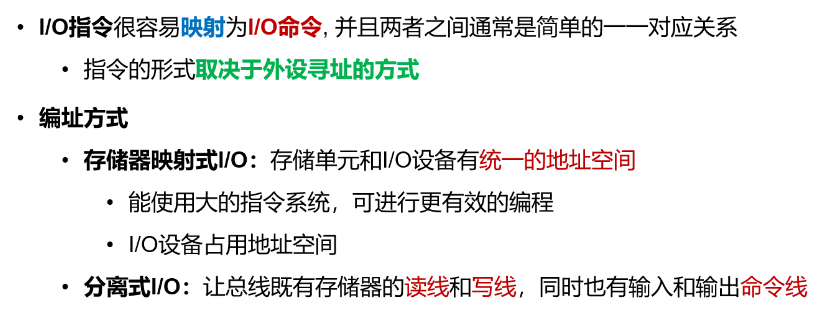

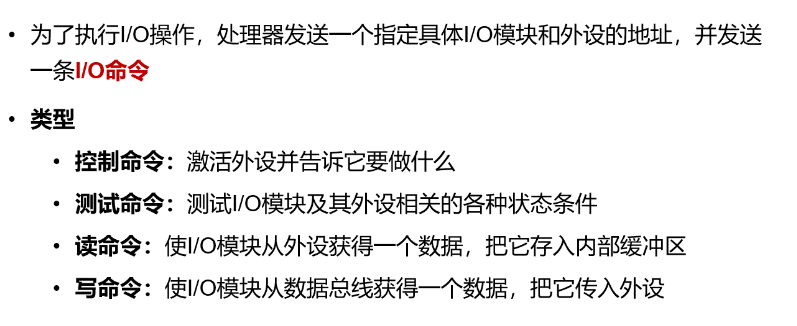

I/O命令

• CPU需要做什么 - 指令
• I/O需要做什么 - 命令

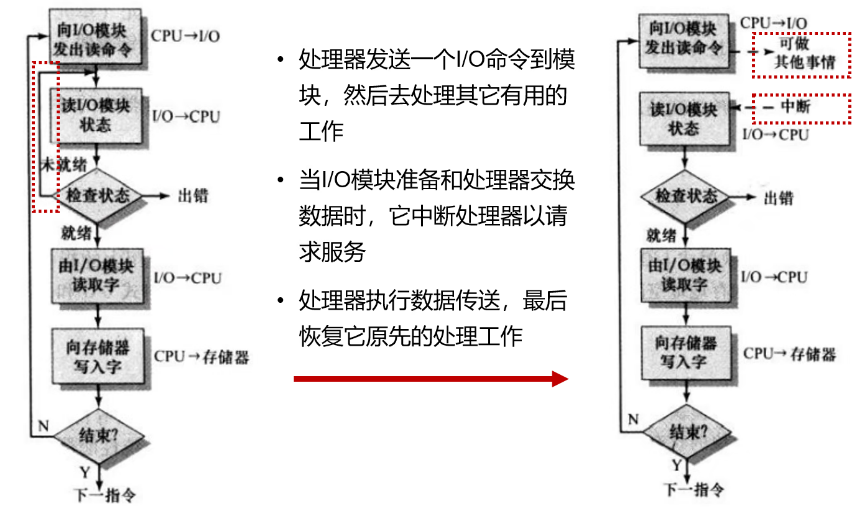

中断驱动式I/O

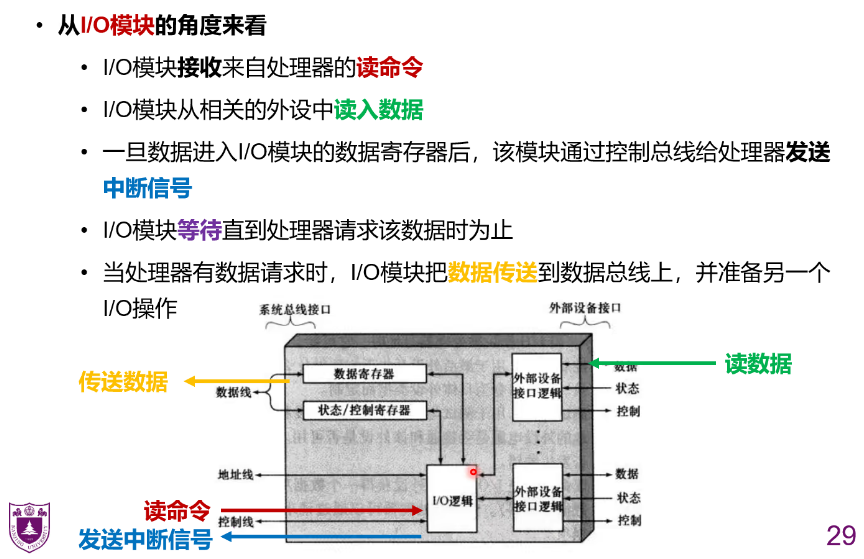

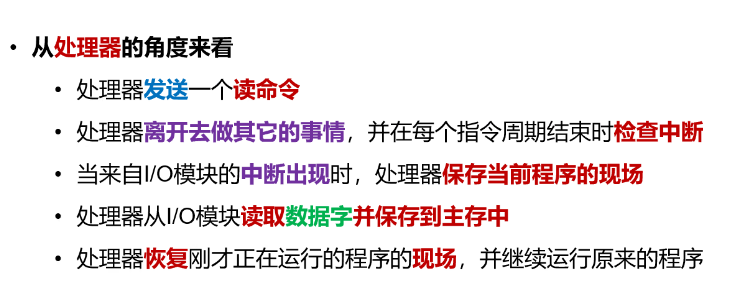

模块理解

• I/O模块等处理器，而不是处理器等I/O了

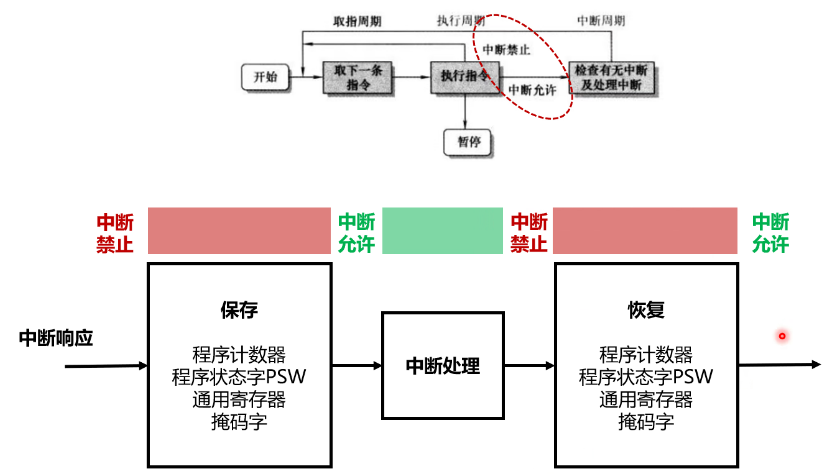

中断允许和中断禁止

1. 中断处理之前，要保存现场
2. 保存现场时，不能被中断。所以中断响应后，要进入中断禁止，保护现场
3. 恢复现场时，也不能被中断

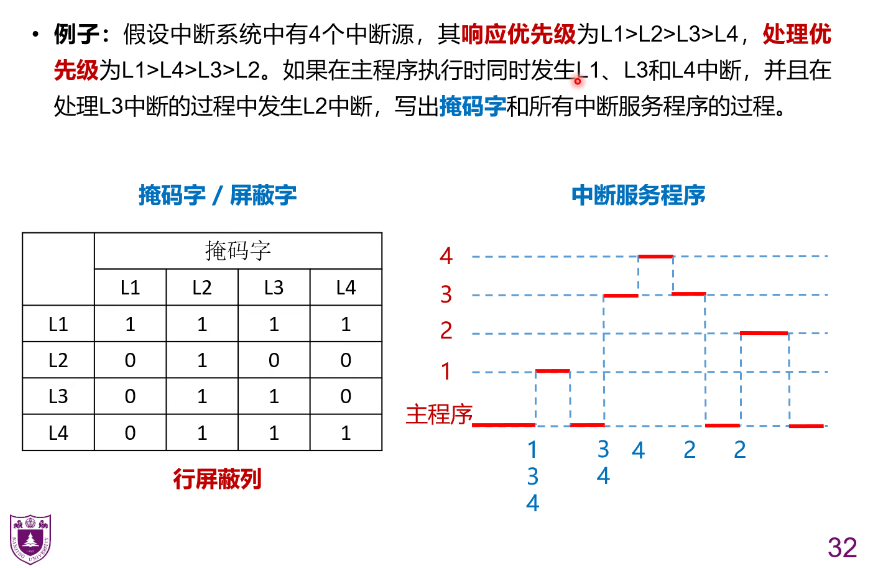

例题

1. 主程序的响应优先级和处理优先级的最低
2. 先执行和处理完L1（L3 L4的处理优先级比L1低），回到主程序
3. 先响应3，但是先处理完L4
4. 恢复L3，发生了L2中断，但是L2的处理优先级低于L3，所以先处理L3

处理优先级决定哪些中断可以被响应，响应优先级决定哪些中断最先被响应
行屏蔽是从处理优先级的角度出发的

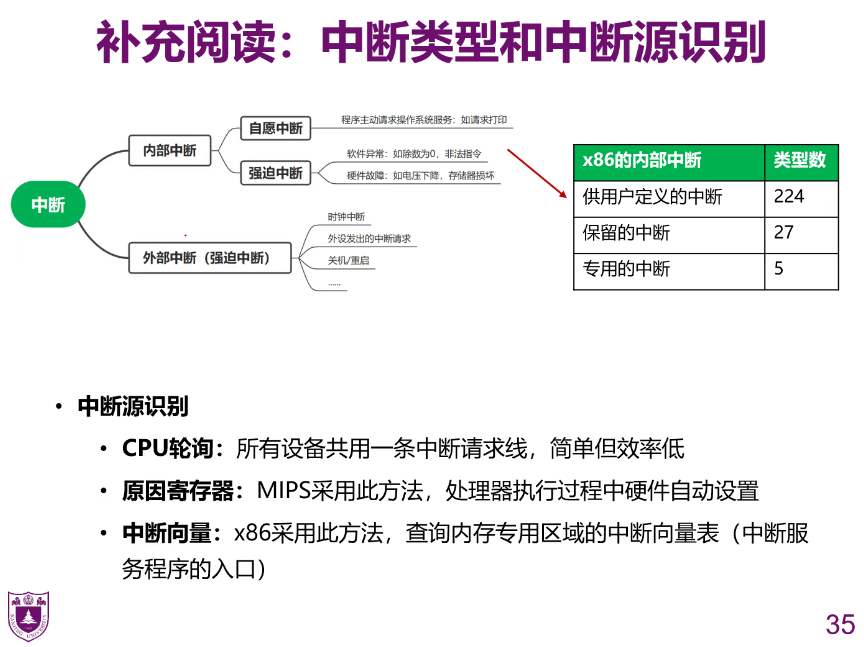

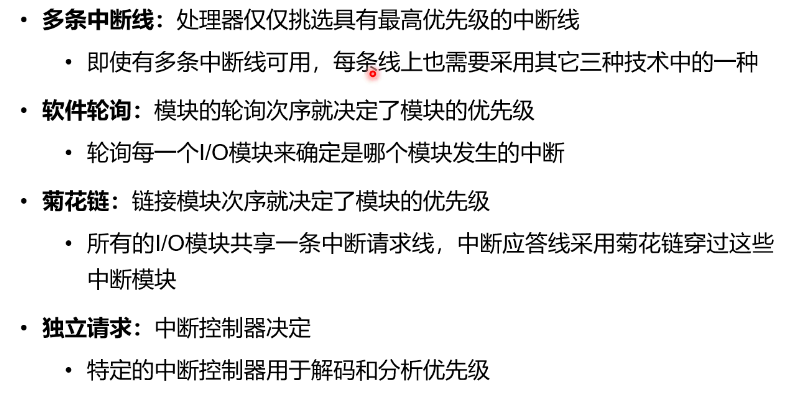

设备识别

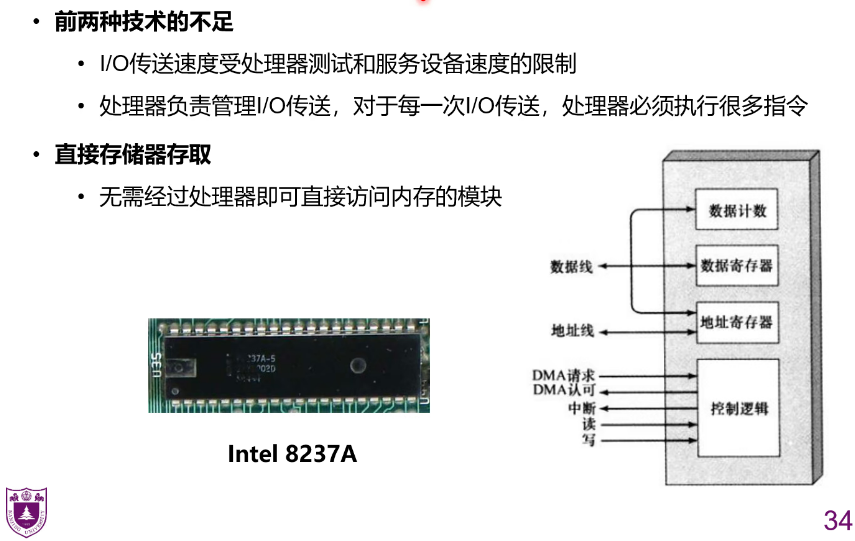

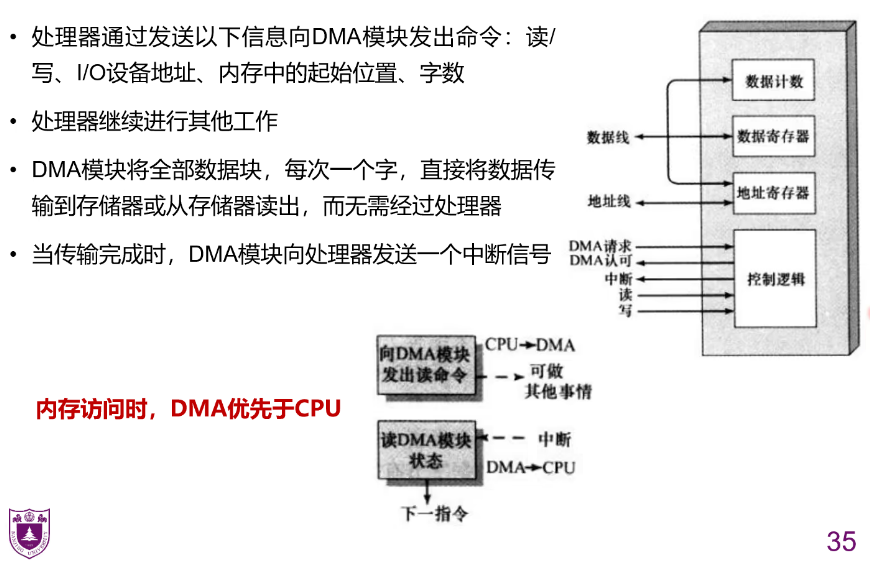

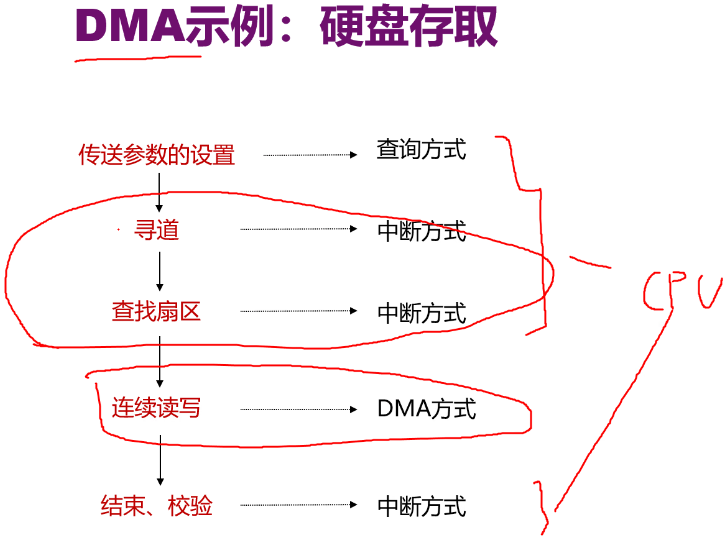

直接存储器存取 DMA

• DMA和CPU访问同一块内存时，可能会导致冲突

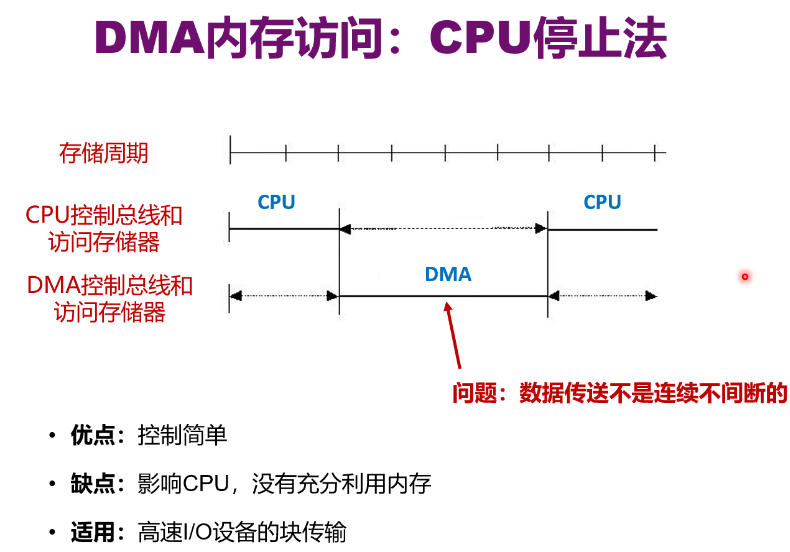

DMA内存访问：CPU停止法

DMA内存访问：周期窃取

断断续续：存储周期处于空闲状态。一次IO请求可能会有多次DMA访存

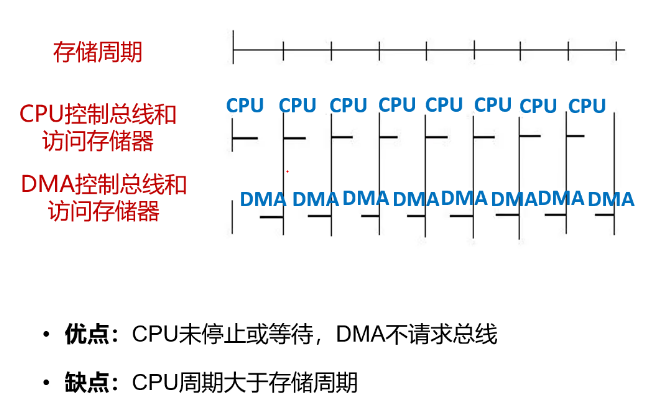

DMA内存访问：交替分时访问

DMA配置机制：单总线分离DMA

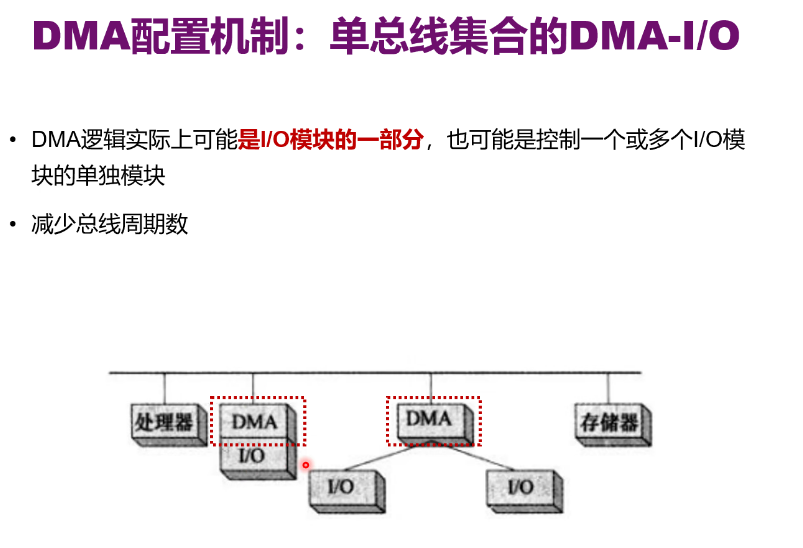

单总线集合的DMA

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JVnkFAkT-1677463119479)(null#averageHue=#f3f2f2&clientId=ue02361c6-a47f-4&from=paste&height=399&id=u5fd66c52&name=image.png&originHeight=499&originWidth=724&originalType=binary&ratio=1&rotation=0&showTitle=false&size=103666&status=done&style=none&taskId=u51d121af-a0ed-4760-a05d-43c919fa4d8&title=&width=579.2)]

CPU还在操控，但是不等待

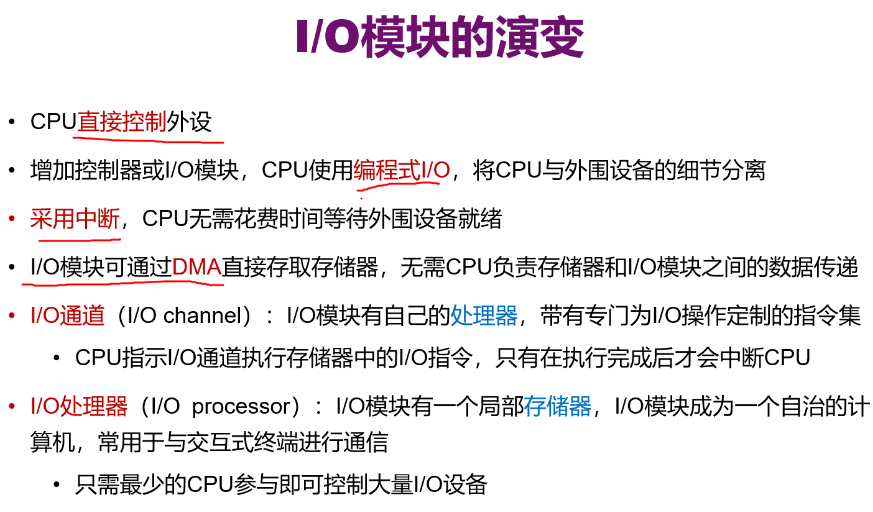

I/O模块的演变

I/O处理器不仅有处理器，同时也有了局部存储器
