网络层的特征

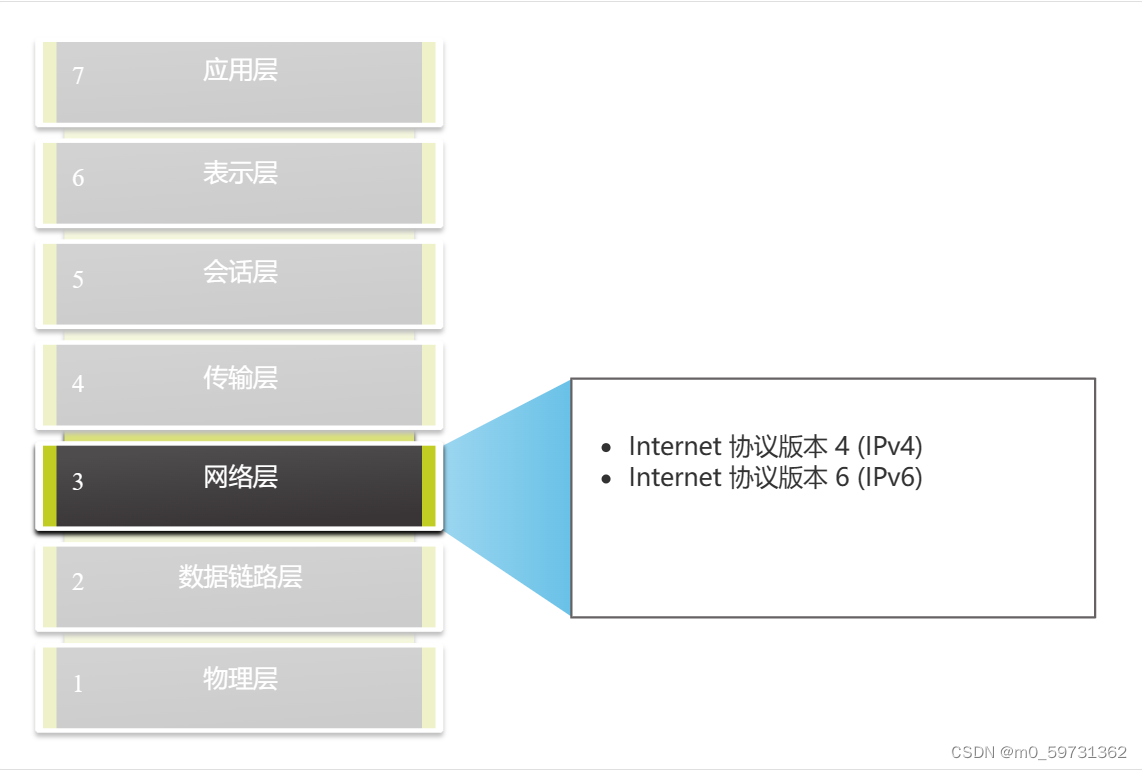

网络层：OSI第3层，提供能让终端设备跨整个网络交换数据的服务。

网络层协议：

协议	举例
通信协议	IPv4、IPv6
路由协议	开放式最短路径优先协议（OSPF）
消息传递协议	Internet控制消息协议（ICMP）

网络层协议执行四个基本操作：

• 终端设备编址——为终端设备配置唯一的IP地址；
• 封装——将来自传输层的协议数据单元（PDU）封装到数据包中。封装过程中会添加IP报文信息（如Src和Dst的IP地址），由IP数据包的源主机执行；
• 路由——网络层提供服务，将数据包转发至另一网络上的目的主机。要传送到其他网络，数据包必须经过路由器处理。路由器为数据包选择最佳路径，并将其转发至目的主机，该过程称为路由。
• 解封——当数据包到达目的主机的网络层时，主机检查IP报头，若目的IP与自身IP匹配，将数据包的IP报头删除。解封后，后继的第4层PDU向上传递到传输层的相应服务。

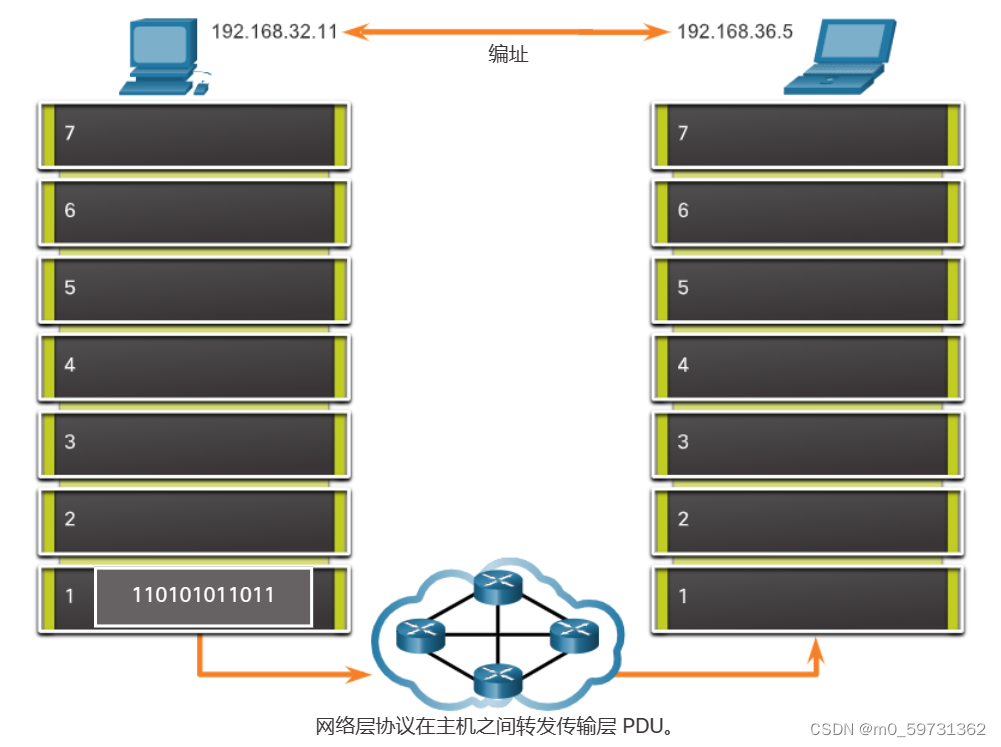

下图是数据交换过程中的封装过程。

传输层的PDU是段(Segment)

网络层的PDU是数据包(packet)

数据链路层的 PDU是数据帧(frame)

​

物理层的 PDU是比特流(bit)

​

路由

​

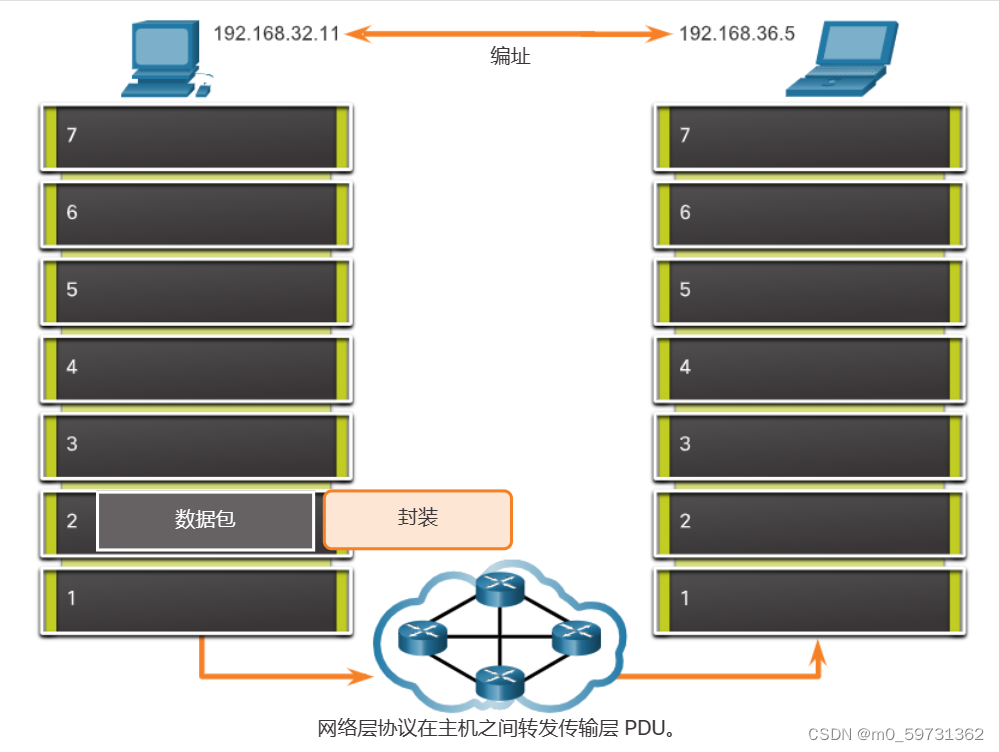

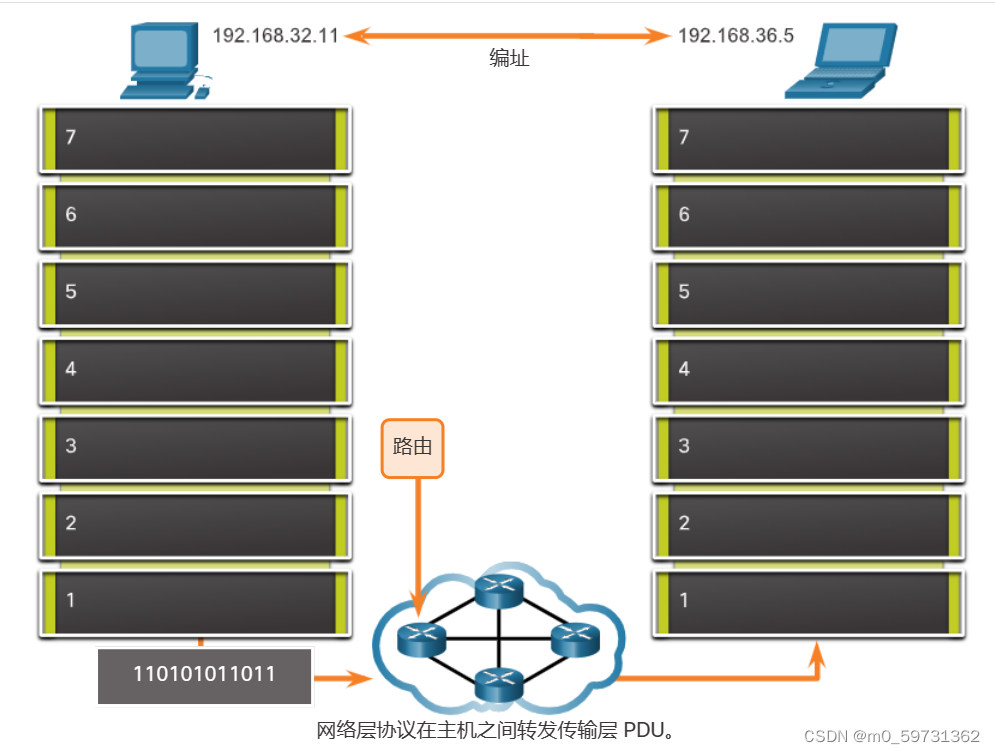

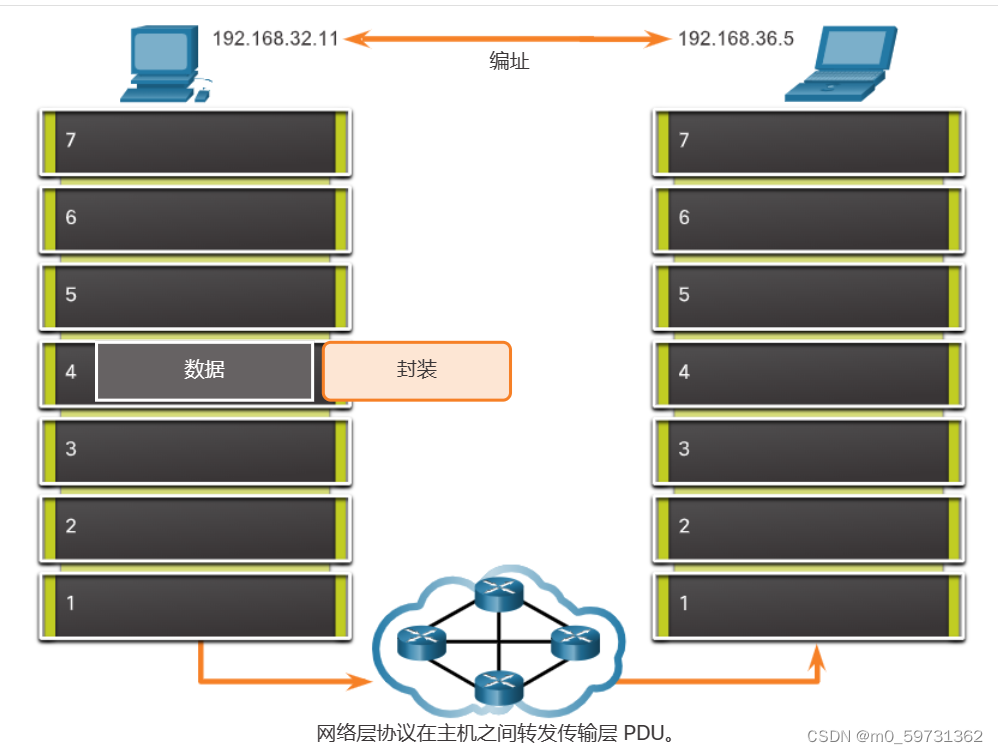

图1. 数据交换过程中的封装过程

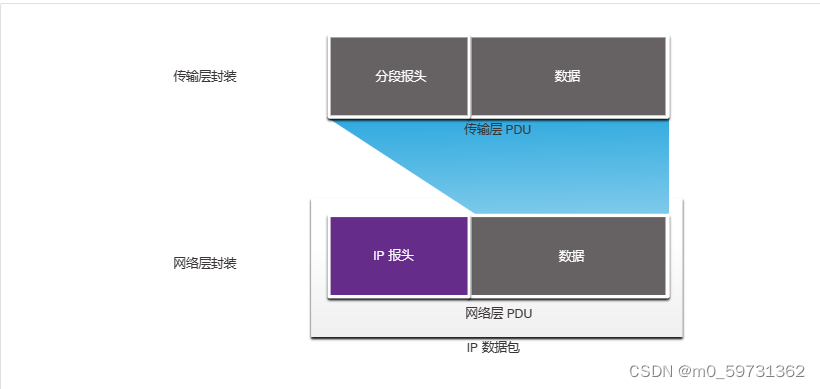

IP封装：IP通过添加IP报头将传输层数据段进行封装。

​

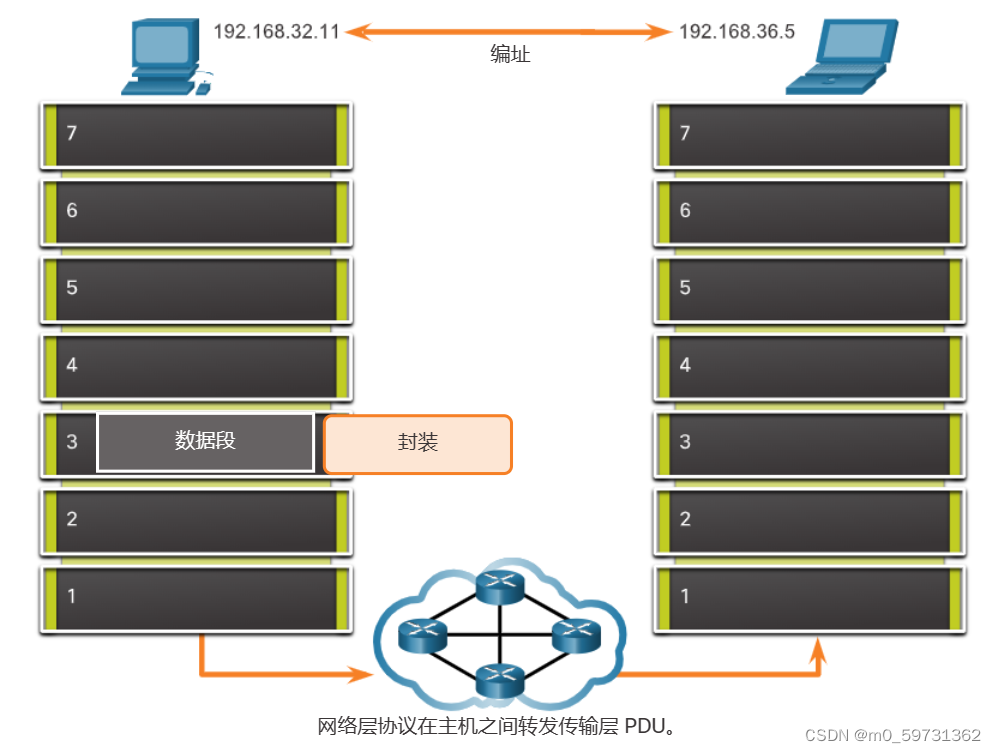

图2. 数据段的封装

IP数据包在通过网络传输到目的地时，会被第3层设备（即路由器和第3层交换机）检查IP报头。注意，数据包到达目的主机前，IP编址信息不变，除非是IPv4执行网络地址转换(NAT)的设备进行转换。

IP的基本特征：

• 无连接——发送数据包前不与目的地建立连接。
• 尽力而为——IP本质上是不可靠的，因为不保证数据包交付。
• 介质无关性——其工作与传输数据的介质（即铜缆、光纤或无线）无关。

“尽力而为”（Best Effort）：IP不需要报头中包含其他字段来维持建立的连接，这显著降低了IP的开销，但由于没有预先建立端到端连接，IP协议不保证交付的所有数据包都能被收到。

注：其他网络层协议将管理跟踪数据包的过程并确保数据包的送达。而不可靠表示IP不具备管理和恢复的能力，因此，

1. 若数据包损坏或出错，IP无法重新传输数据包；
2. 若数据包顺序错乱或丢失，使用数据或上层服务的应用程序必须解决这些问题。在TCP/IP协议簇中，可靠性是TCP协议在传输层的功能。

介质无关性：IP数据包的交付不限于任何特定的介质。

注：网络层会考虑最大传输单位（MTU）（即每种介质可以传输的最大PDU大小）。数据链路层将MTU值向上传送到网络层，网络层由此确定可以传送的数据包的大小。若中间设备（如Router）将IPv4数据包转发到具有更小MTU介质时，必须分割数据包，该过程称为分片，分片会导致延迟。IPv6数据包不能被路由器分片。

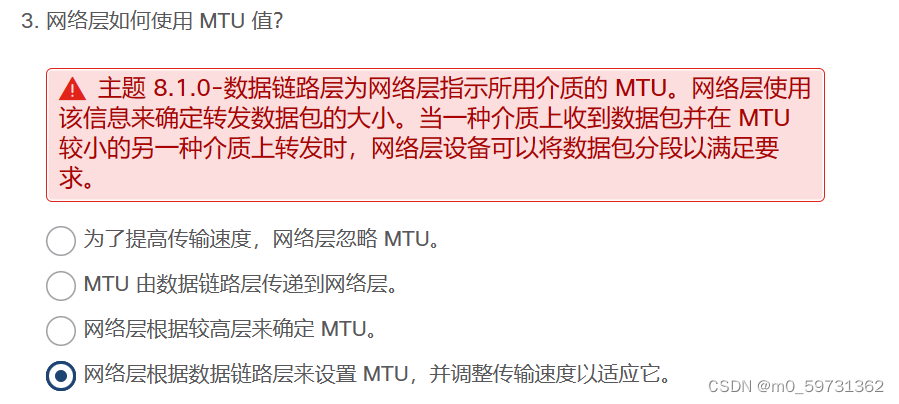

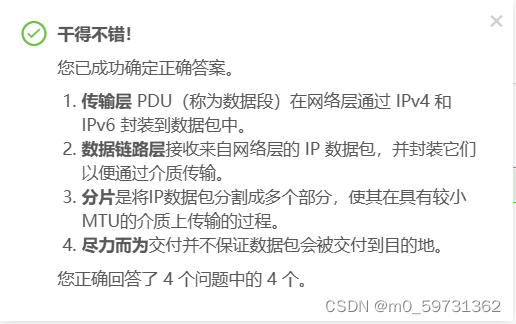

小结

IPv4数据包

IPv4数据包报头字段：每个字段的二进制值用于确定IP数据包的各种设置。

图中所示的IP协议报头图表示了IPv4数据包中的字段：

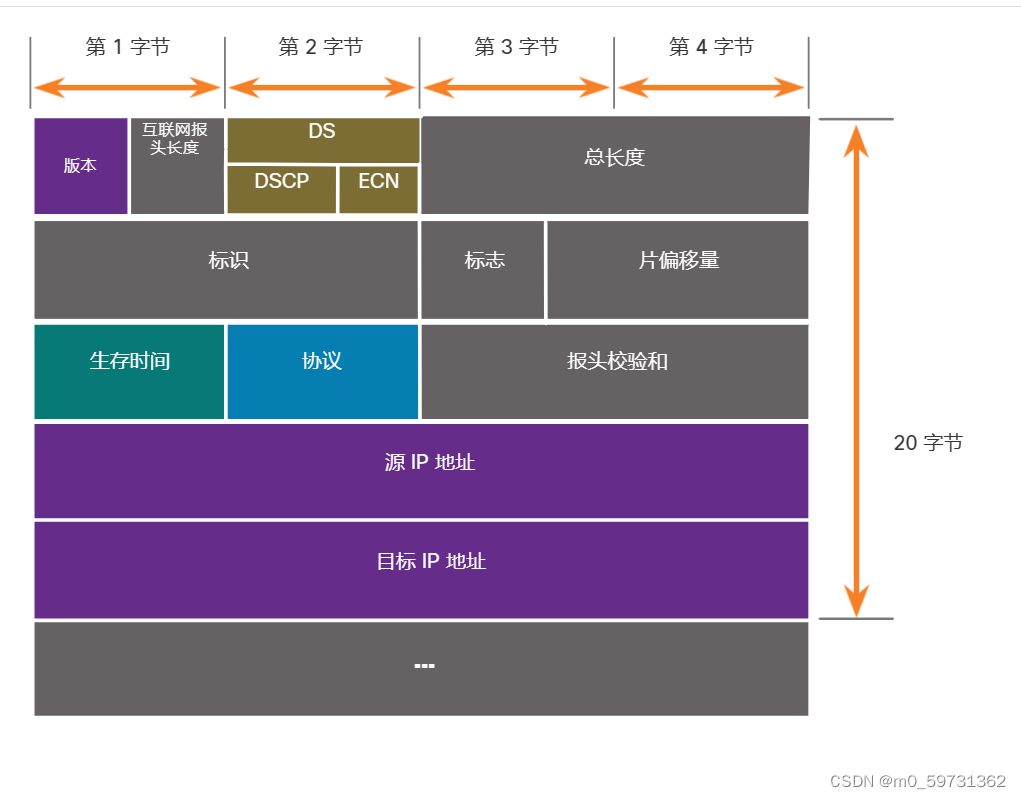

图3. IPv4数据包报头中的字段

IPv4报头包含20个二进制八位组的可变长度报头（使用“选项”字段则高达60字节，即固定20字节+从1字节到40字节不等的选项）和12个基本报头字段（不包括“选项”和“填充”）

IPv4报头中的重要字段包括以下：

• 版本——包含4位二进制值0100，用于标识IPv4数据包；
• 差分服务或区分服务（DS）——以前称为服务类型（ToS）字段。8位字段，用于确定数据包的优先级。DiffDerv字段的六个最高有效位是区分服务代码点（DSCP）位，后两位是显式拥塞通知（ECN）位。
• 报头校验和——用于检测IPv4报头中的损坏。
• 生存时间（TTL）——8位二进制值，用于限制数据包的生命周期。当TTL减为零，Router丢弃该数据包并向源IP地址发送互联网控制消息协议（ICMP）超时消息。由于路由器减少每个数据包的TTL，因此必须重新计算报头校验和。
• 协议——8位二进制，用于标识下一级协议。该值表示数据包包含的数据负载类型，使网络层将数据传送到相应的上层协议。常用值包括ICMP(1)、TCP(6)和UDP(17)。
• 源IPv4地址——32位二进制值，始终为单播地址。
• 目的IPv4地址——32位二进制值，目的IPv4地址为单播、组播或广播地址。

互联网报头长度（IHL）、总长度和报头校验和字段用于识别和验证数据包；

其他字段用于重新排列分段的数据包：（当Router向具有较小MTU的另一种介质转发IPv4数据包时必须将它分片，）IPv4数据包用标识符、标志和片偏移量跟踪分段。

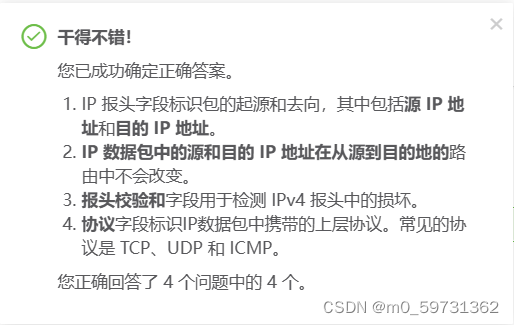

小结

IPv6数据包

IPv4的局限性：

• IPv4地址耗尽——IPv4 的可用唯一公有地址数量有限。
• 缺乏端到端连接——网络地址转换（NAT）为多种设备共享单一的公有 IPv4 地址提供方法，但内部网络主机的 IPv4 地址会隐藏起来，这会给需要端到端连接的技术造成难题。
• 增加的网络复杂性——NAT作为一种过渡到IPv6的机制，增加了网络的复杂性，造成了延迟且使故障排除更加困难。

IPv6解决了IPv4的限制并有着显著的功能提升，能更好地适应当前和可预见的网络需求。IPv6的功能提升包括：

• 更大的地址空间——128位分层编址（IPv4是32位）。
• 改进数据包处理过程——简化为更少的字段。
• 消除了对NAT的需求——公有IPv6地址数额巨大，不再需要NAT，这可避免需要端到端连接的应用程序遇到由NAT引起的故障。

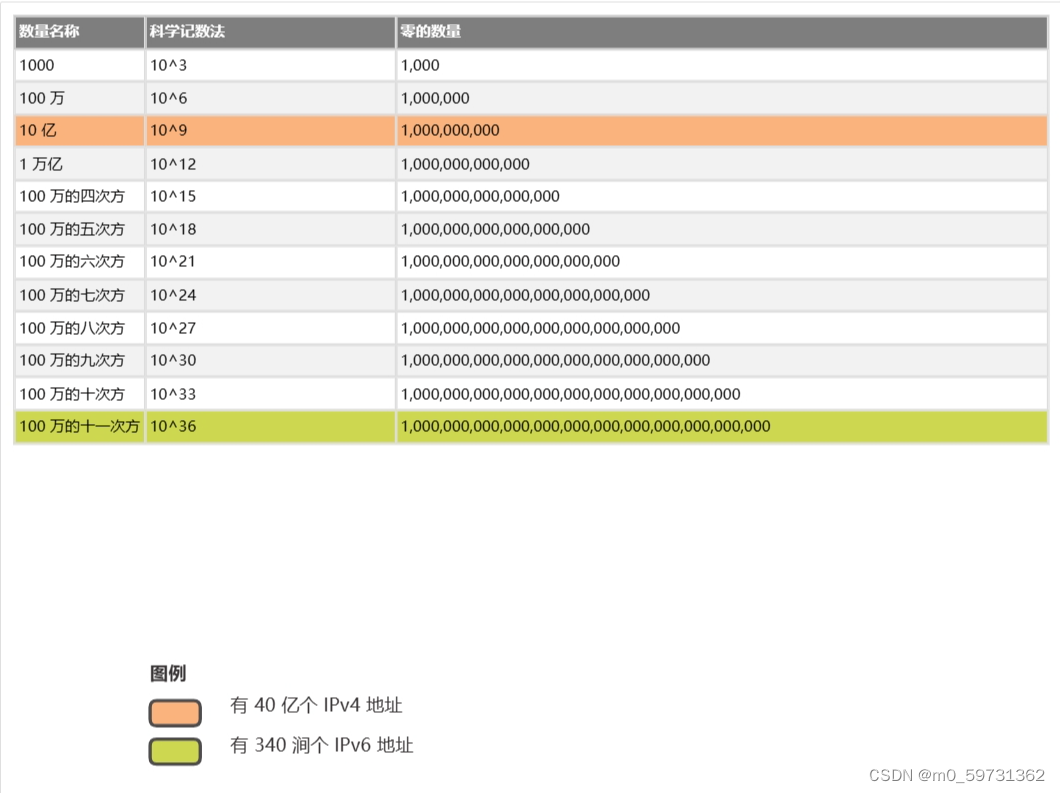

 IPv4 和 IPv6 地址空间的可视比较：

图4. IPv4和IPv6地址空间比较

IPv6较IPv4的一个重大改进是简化的IPv6报头，从而允许更高效地处理IPv6报头。简化IPv6报头包含40个二进制八位数的固定长度报头：

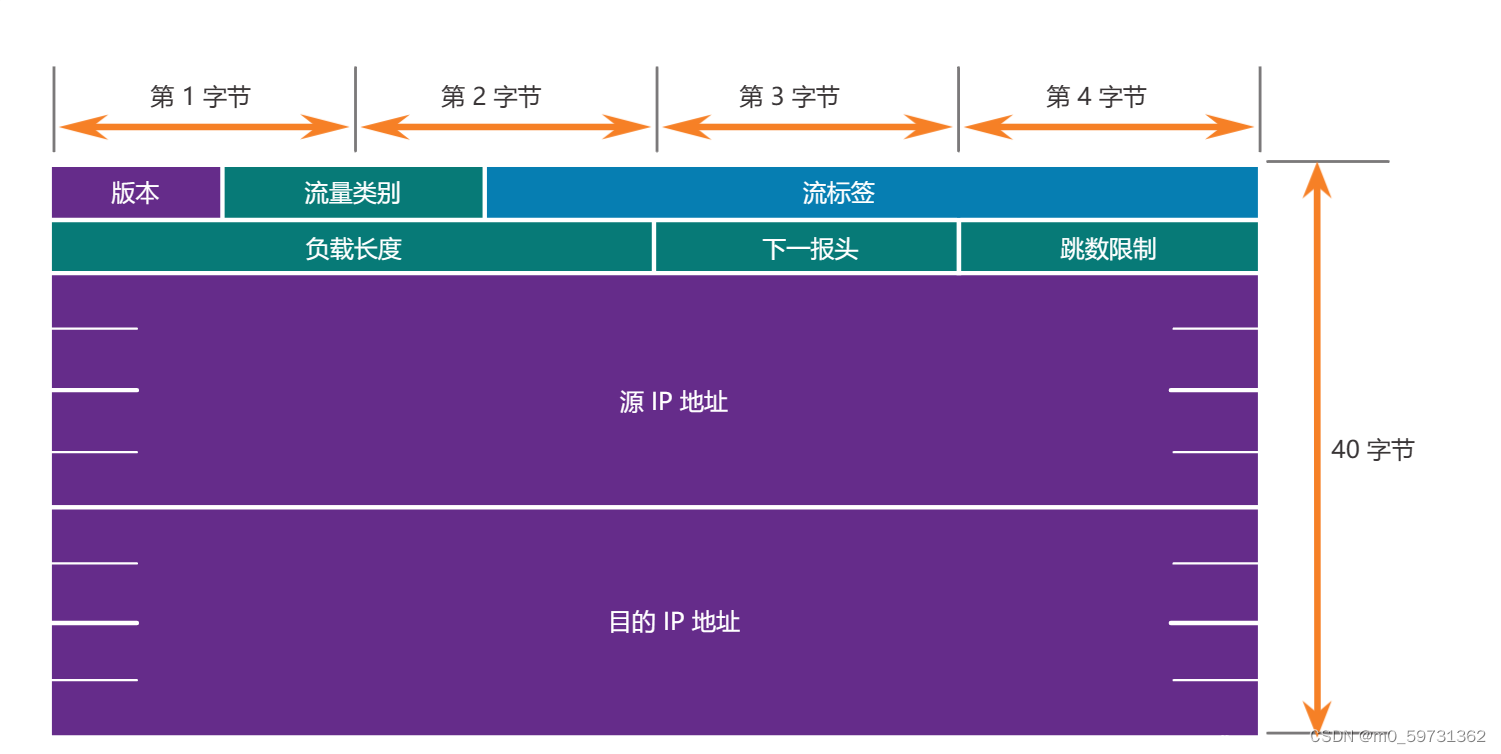

图5. IPv6数据包报头

IPv6数据包报头中的字段包括以下：

• 版本——包含一个4位二进制值0110，用于标识这是IPv6数据包。
• 流量类别——8位字段，相当于IPv4区分服务（DS）字段。
• 流标签——20位字段，建议所有含相同流标签的数据包接受相同类型的路由器处理。
• 负载长度——16位字段，IPv6数据包的数据部分长度，这不包括IPv6报头长度，它是固定的40字节报头。
• 下一报头——8位字段，相当于IPv4协议字段，表示数据包传送的数据负载类型，使网络层将数据传送到相应的上层协议。
• 跳数限制——8位字段，取代IPv4的TTL字段。与IPv4不同，IPv6不包含报头校验和，因为此功能同时在下层和上层执行，这意味着校验和不需要降低跳数时重新计算，提高了网络性能。
• 源IPv6地址——128位字段。
• 目的IPv6地址——128位字段。

IPv6数据包还可能包含扩展报头（EH），以便提供可选的网络层信息。扩展报头为可选项，位于IPv6报头及负载之间，用于分段、安全性、移动性支持等。

与IPv4不同，Router不会对路由的IPv6数据包分段。

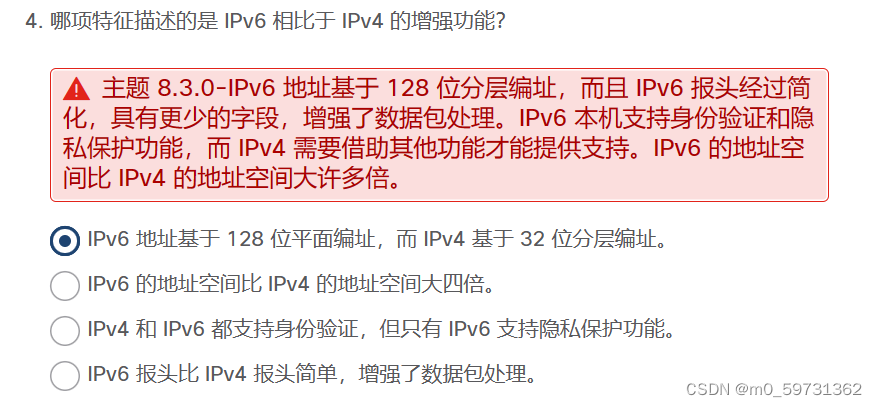

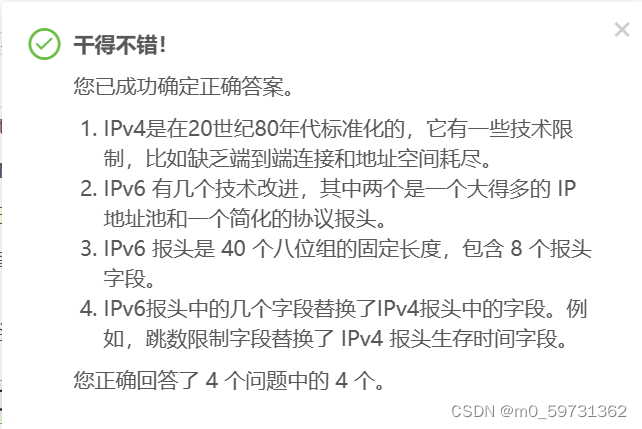

小结

主机路由方式

主机转发决策：

源主机必须能够将数据包定向到目的主机。为此，主机终端设备将创建自己的路由表。

网络层的另一个作用是在主机之间转发数据包。主机可以将数据包发送至：

• 主机自己——主机可以向特定的地址（即环回接口，IPv4地址127.0.0.1，或者IPv6地址 ::1）发送数据包来向自己发起ping测试，从而测试主机上的 TCP/IP 协议堆栈。
• 本地主机——目的主机与发送主机位于同一本地网络，共享同一网络地址。
• 远程主机——位于远程网络上的目的主机，源和目的主机不共享同一个网络地址。

源端设备确定目的IP是否与本身源设备所在网络相同，确定方法因IP版本不同而异：

• 在IPv4中，使用源设备的子网掩码、 IPv4 地址和目的 IPv4 地址进行此判断。
• 在IPv6中，本地路由器将本地网络地址（前缀）通告给网络上的所有设备。

如果源设备发送数据包到与本主机在同一IP网络中的设备，则数据包仅是被转发出主机接口，然后经过中间设备（LAN交换机/无线接入点WAP等）直接到达目的设备；

如果源设备发送数据包到远程目的设备，则需要借助路由器和路由。

• 路由是确定到达目的地之最佳路径的过程。
• 连接到本地网段的路由器称为默认网关，是子网与外网连接的设备，可以将流量路由到其他网络。需要使用默认网关来发送本地网络之外的流量，若没有默认网关、未配置默认网关地址或默认网关关闭，则无法将流量转发到本地网络之外。

默认路由：

在网络上，默认网关通常是具有以下功能的路由器：

• 它拥有与本地网络其他主机位于相同地址范围的本地 IP 地址；
• 它可以接受数据到本地网络，并将数据转发出本地网络；
• 它向其他网络路由流量。

主机的路由器通常包括默认网关。在IPv4中，主机通过动态主机配置协议（DHCP）动态接收默认网络IP地址，或手动配置；在IPv6中，Router通告默认网关地址，或在主机上手动配置。

配置默认网关会在PC的路由表中创建一个默认路由，这是计算机尝试联系远程网络时所用的路由或路径。下图中，PC1 和 PC2 均配置了 IPv4 地址 192.168.10.1作为默认网关。

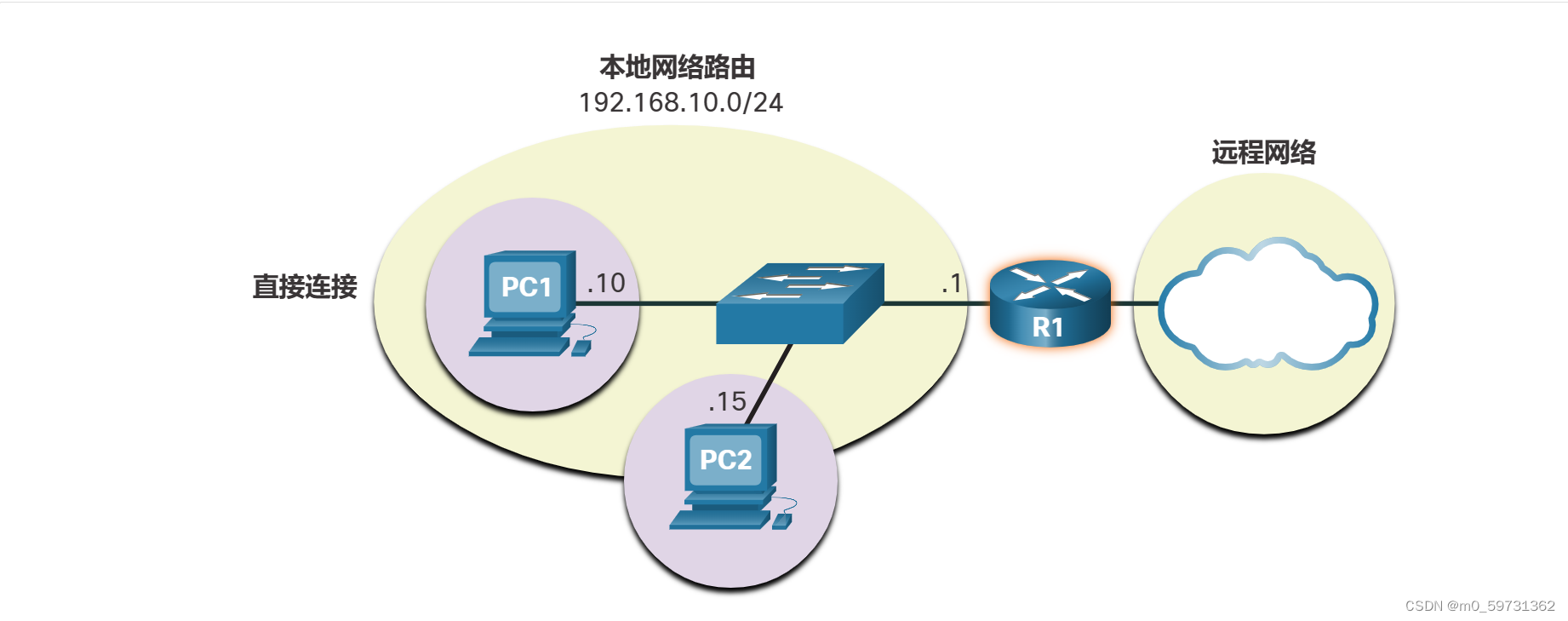

图6. PC1 和 PC2 使用默认路由将去往远程网络的所有流量发送到 R1

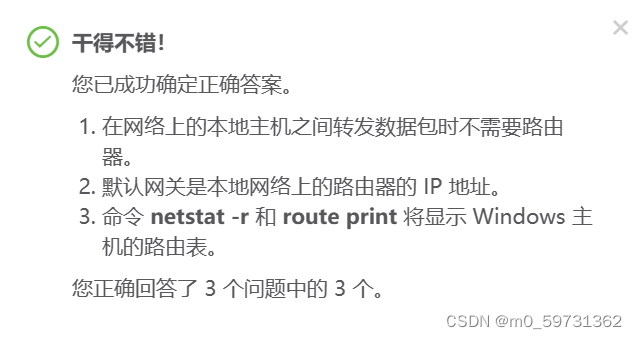

小结

路由简介

路由表显示了Router的所有已知IPv4目的地路由。

当一台主机发送数据包到另一条主机时，它将查询路由表来确定将数据包发送到哪里。如果目的主机位于远程网络，数据包被转发到默认网关。

当数据包到达Router接口时，Router会检查数据包的目的IP并搜索其路由表以确定将数据包转发到何处。路由表包含所有已知网络地址（前缀）以及数据包转发位置的列表，这些条目称为路由条目或路由，路由器将使用最佳（最长）匹配的路由条目转发数据包。

路由表存储三种类型的路由条目：

• 直连网络——当接口配置了IP地址并激活时，Router添加直连路由。每个Router接口均连接到一个不同的网段。
• 远程网络——Router通过管理员明确配置 或 使用动态路由协议交换路由信息来学习远程网络。
• 默认路由——当IP路由表中没有更好（更长）的匹配时，将使用默认路由。路由器可通过两种方式获知远程网络：

路由器通过两种方式获知远程网络：

• 手动
• 动态

静态路由：手动配置的路由条目，包括远程网络地址和下一跳路由器的IP地址。下图是在R1上手动配置的静态路由的示例。

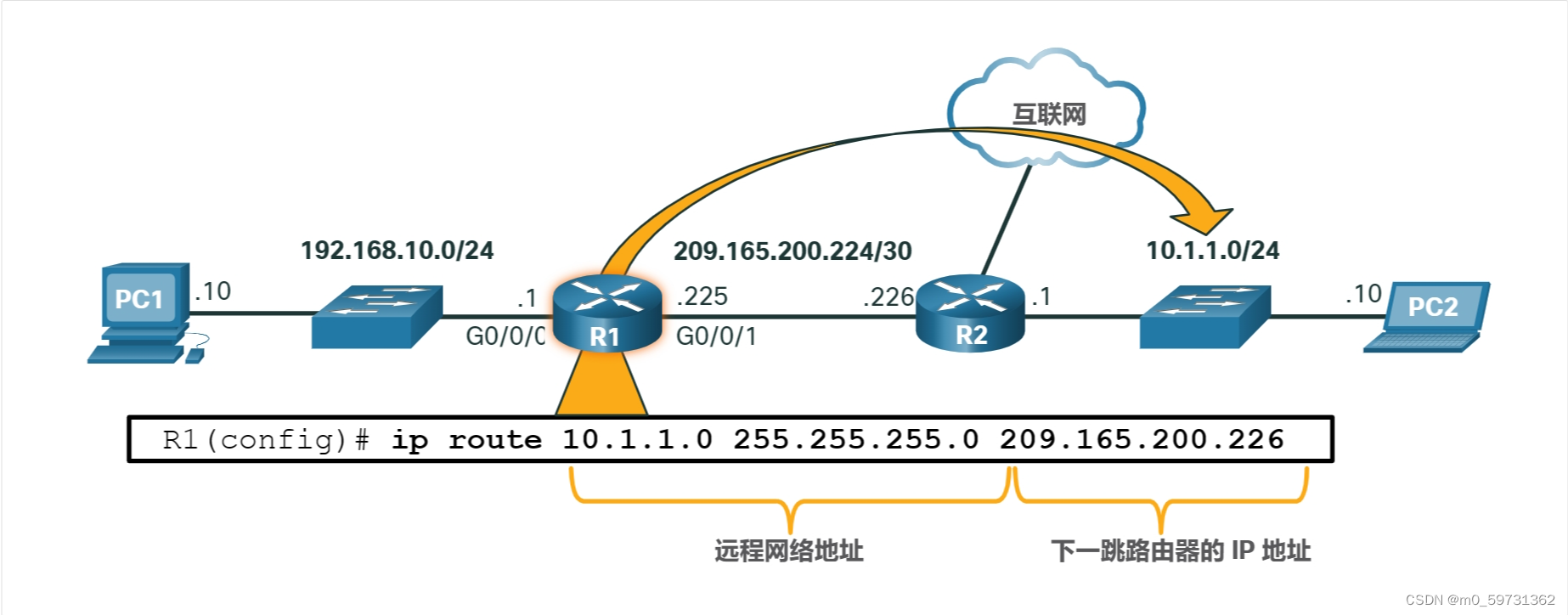

图7. 使用静态路由手动配置R1以达到10.1.1.0/24 网络。

静态路由的特征：

• 必须手动配置静态路由。
• 若拓扑发生变化，且静态路由不可用，需管理员重新配置静态路由。
• 适用于小型网络且当冗余链路很少或没有的情况。
• 通常与动态路由协议一起用于配置默认路由。

动态路由

动态路由协议可让Router自动与其他Router共享路由信息（学习远程网络包括默认路由），当网络拓扑结构发生变化，Router将使用动态路由协议共享此信息，并自动更新路由表。

动态路由协议包括OSPF和增强型内部网关路由协议（EIGRP）。

网络管理员在动态路由协议中启用直连网络后，协议自动执行以下操作：

• 发现远程网络
• 维护最新路由信息
• 选择通往目的网络的最佳路径
• 当前路径无法再使用时尝试找出新的最佳路径

注：通常一些Router会同时使用静态路由和动态路由协议。

IPv4 路由表简介

特权 EXEC 模式命令 show ip route 用于查看思科 IOS 路由器上的 IPv4 路由表。每个路由表条目的开头都有一个代码，用于标识路由的类型或路由的学习方式。常见路由源（代码）包括以下内容：

• L - 直连的本地接口 IP 地址
• C - 直连网络
• S - 静态路由由管理员手动配置
• O - OSPF
• D - EIGRP

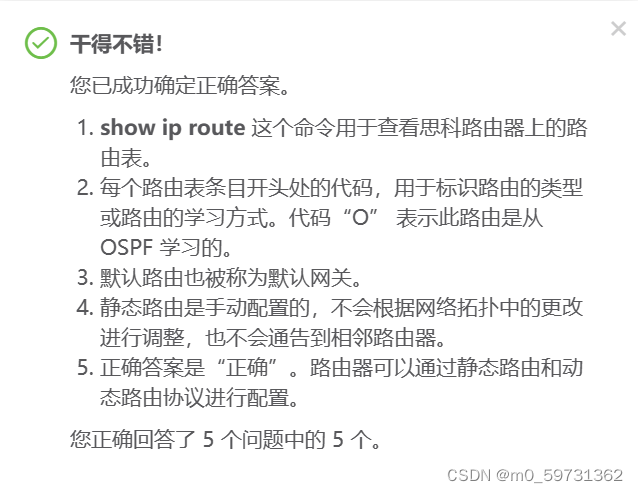

小结
