stm32HAL库驱动gt911触摸屏

gt911是五点触摸屏,接下来采用轮询方法驱动。

中断我也写好了,测试后发现,没必要使用中断,触摸一次会触发三次中断,所以代码写得很绕,用了一个定时器来屏蔽这个中断,不如直接用一个定时器轮询来得直接。

gt911简单介绍

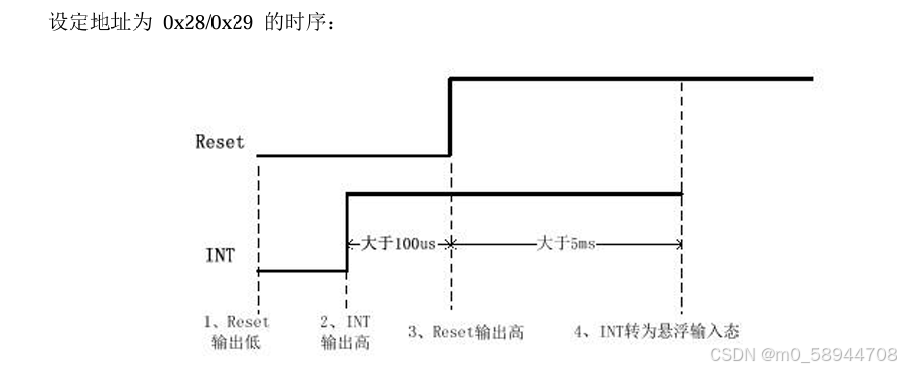

1、gt911有两种i2c地址,使用0x28和0x29

2、触摸屏参数一般是出厂时,商家写好了,我们一般不需要改,如果不小心改了参数,建议联系商家,让他把参数给你,重新写进寄存器里。

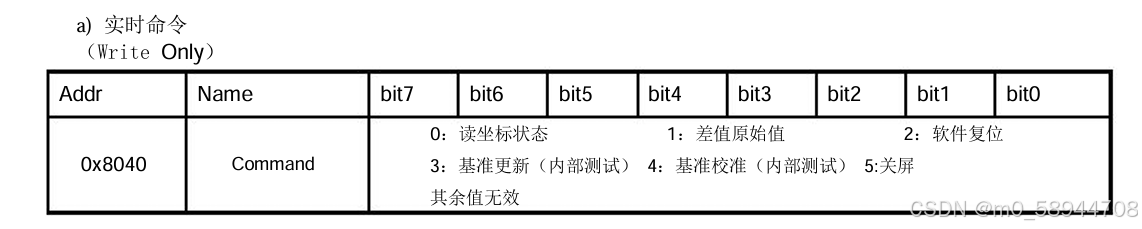

3、上电,初始化触摸屏,先往0x8040寄存器写0x02,等待10ms后,写0x00,软复位。

4、0x814E寄存器获取屏幕是否触摸,以及触摸点数,读取值是,0或128则无触摸,129一个触摸点,130两个,131三个。。。 。读取完后,非0值都要往这个寄存器写0x00复位,不然会一直触发INT引脚脉冲。

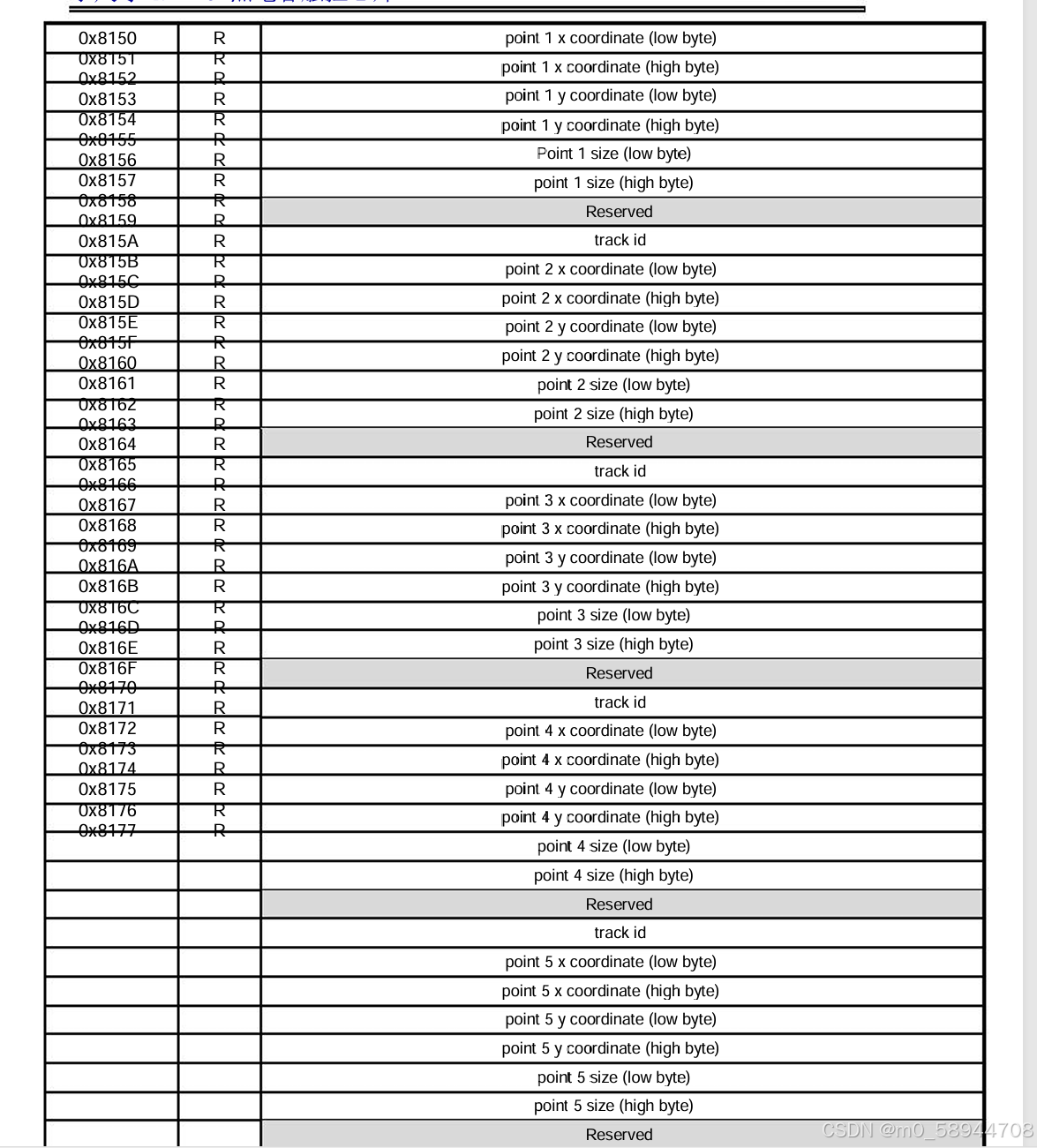

5、读取触摸数值,一个点的x要两个字节,低位在前,高位在后。y也是。

轮询方法

1、配置CubeMX

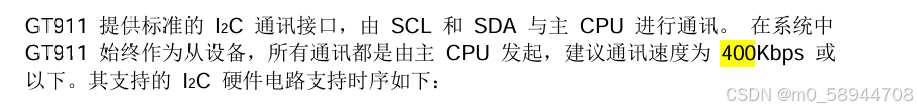

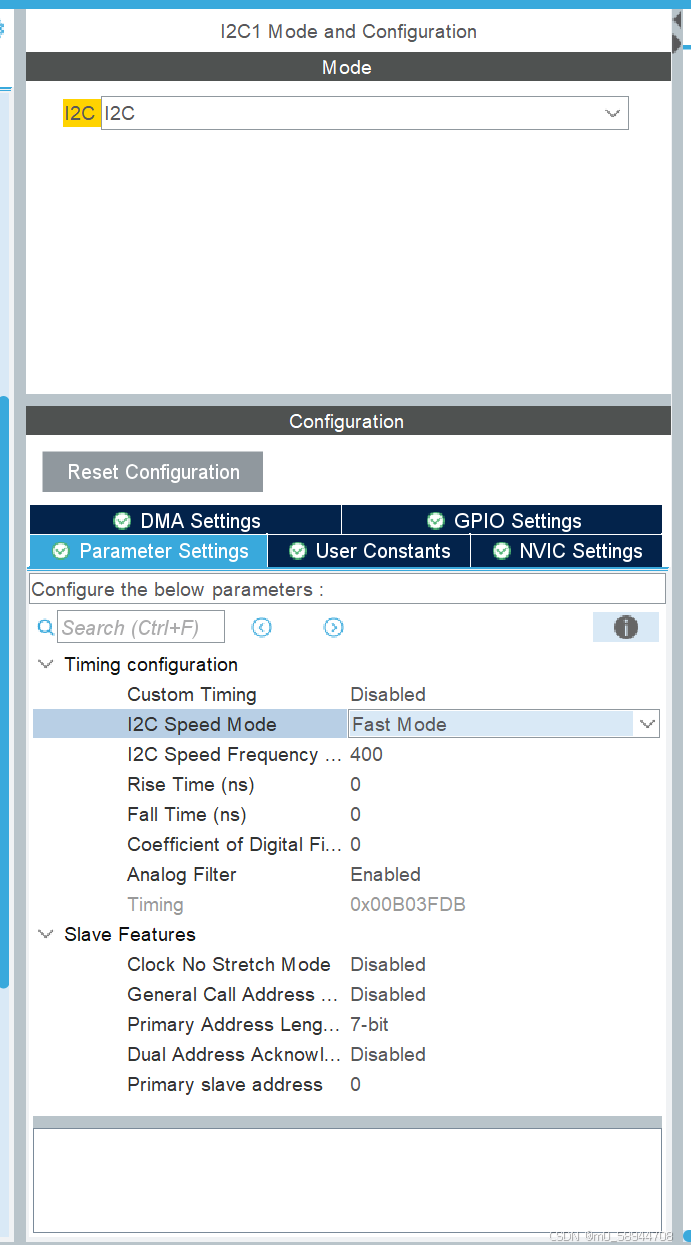

gt911可以使用400kHz的快速模式,所以我们配置为快速模式。

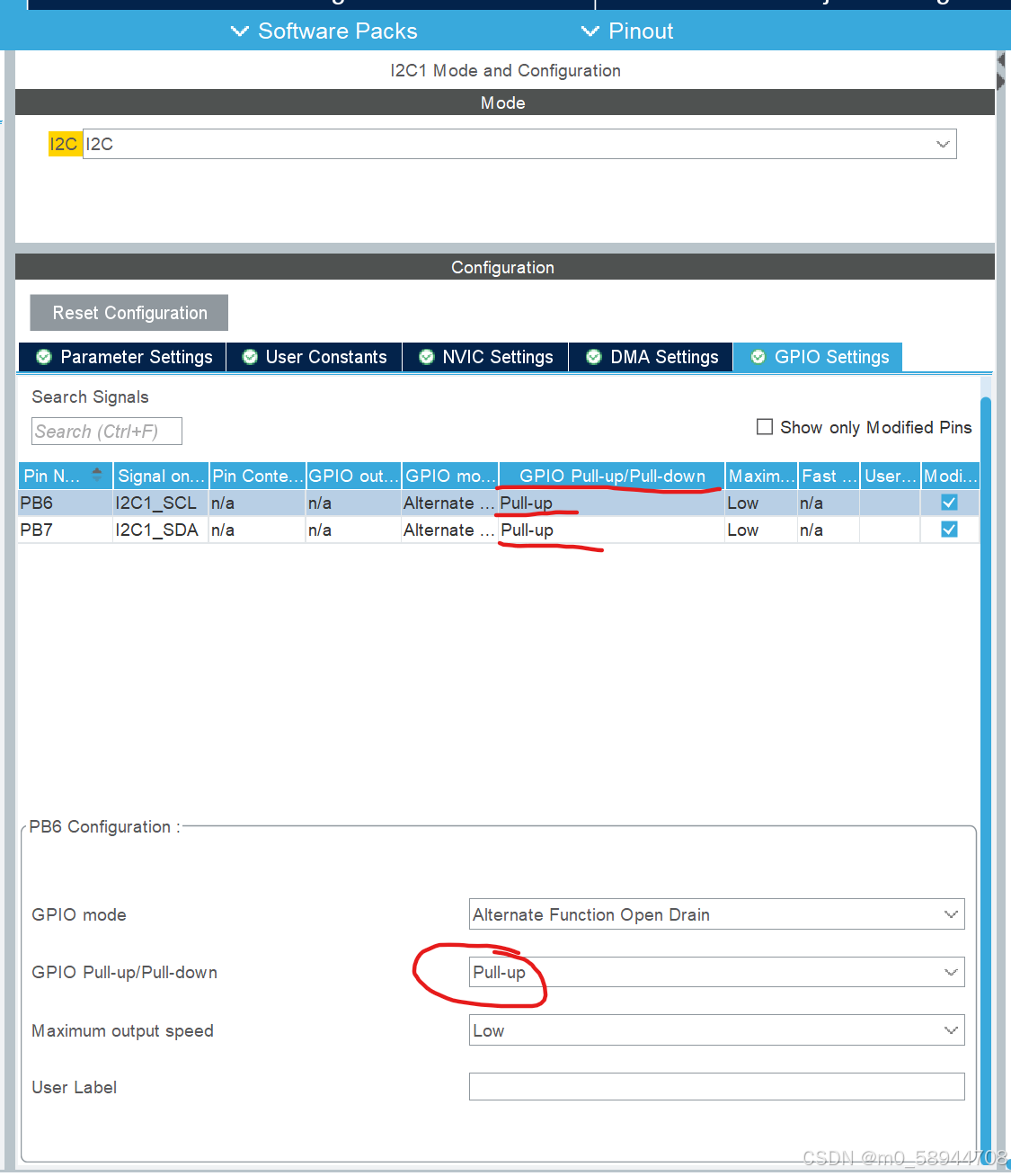

如果I2C没有接外部上拉电阻,一定要使用内部上拉。

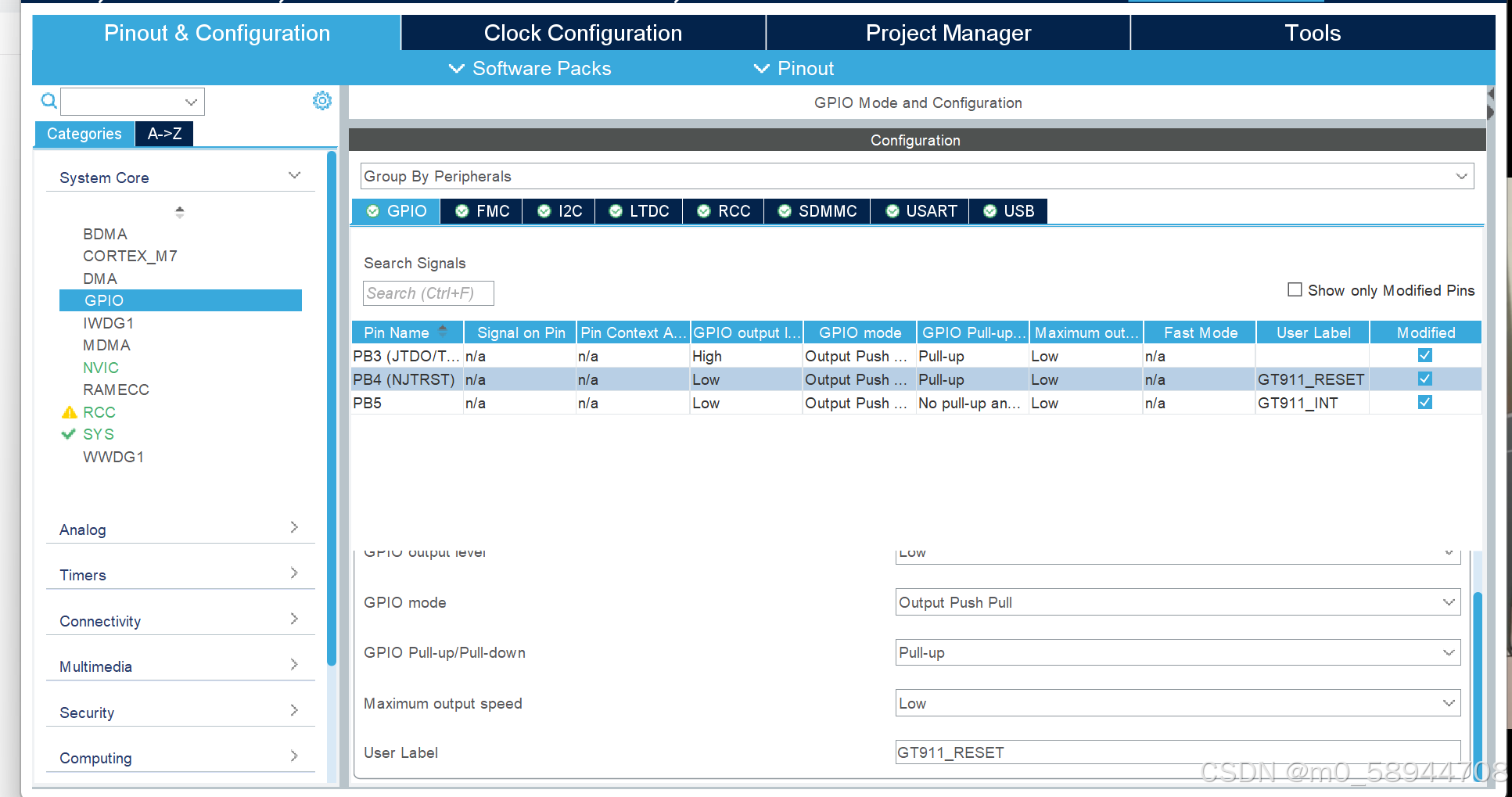

配置gt911的RESET和INT引脚,如果RESET引脚没有外部上拉电阻,要配置为内部上拉推挽输出。INT随便,我们在代码里再重新配置,初始化后INT引脚一定是浮空模式,哪怕不使用中断。

2、编程

新建一个gt911.h文件,代码如下

#ifndef _GT911_H_
#define _GT911_H_

#include "i2c.h"
#define GT911_I2Cx hi2c1   //改成你的I2Cx

#define GT911_INT_PORT           GPIOB				 //改成你的配置
#define GT911_INT_PIN            GPIO_PIN_5    //改成你的配置

#define GT911_RESET_PORT           GPIOB			 //改成你的配置
#define GT911_RESET_PIN            GPIO_PIN_4  //改成你的配置

extern I2C_HandleTypeDef GT911_I2Cx;


#define GT911_CMD_WR 		0X28     	//写命令
#define GT911_CMD_RD 		0X29			//读命令

//GT911 寄存器
#define GT911_CTRL_REG 		0X8040   	//GT911控制寄存器
#define GT911_CFGS_REG 		0X8047   	//GT911配置起始地址寄存器
#define GT911_CHECK_REG 	0X80FF   	//GT911校验和寄存器
#define GT911_PID_REG 		0X8140   	//GT911产品ID寄存器

#define GT911_GSTID_REG 	0X814E   	//GT911当前检测到的触摸情况
#define GT911_TP1_REG 		0X8150  	//第一个触摸点数据地址
#define GT911_TP2_REG 		0X8158		//第二个触摸点数据地址
#define GT911_TP3_REG 		0X8160		//第三个触摸点数据地址
#define GT911_TP4_REG 		0X8168		//第四个触摸点数据地址
#define GT911_TP5_REG 		0X8170		//第五个触摸点数据地址


struct gt911_point_typedef
{
	uint16_t x1;
	uint16_t y1;

	uint16_t x2;
	uint16_t y2;

	uint16_t x3;
	uint16_t y3;

	uint16_t x4;
	uint16_t y4;

	uint16_t x5;
	uint16_t y5;


};

extern struct gt911_point_typedef gt911_point;



void gt911_init(void);
uint8_t gt911_scan(struct gt911_point_typedef *point);


#endif /*_GT911_H_*/

新建一个gt911.c文件,代码如下

#include "gt911.h"
#include "stdio.h"



struct gt911_point_typedef gt911_point;





static void gt911_GPIO_address_config()
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};

	GPIO_InitStruct.Pin = GT911_INT_PIN;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
	GPIO_InitStruct.Pull = GPIO_PULLUP;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GT911_INT_PORT, &GPIO_InitStruct);

	HAL_GPIO_WritePin(GT911_INT_PORT, GT911_INT_PIN, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GT911_RESET_PORT, GT911_RESET_PIN, GPIO_PIN_RESET);
	HAL_Delay(10);


	HAL_GPIO_WritePin(GT911_INT_PORT, GT911_INT_PIN, GPIO_PIN_SET);
	HAL_Delay(10);
	HAL_GPIO_WritePin(GT911_RESET_PORT, GT911_RESET_PIN, GPIO_PIN_SET);
	HAL_Delay(10);

	GPIO_InitStruct.Pin = GT911_INT_PIN;
	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
	GPIO_InitStruct.Pull = GPIO_NOPULL;                    /* 不带上下拉,浮空模式 */
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GT911_INT_PORT, &GPIO_InitStruct);
	HAL_Delay(100);
}

static uint8_t gt911_init_count=0;
void gt911_init(void)
{

	gt911_GPIO_address_config();
	uint8_t chip_id[4];
	uint8_t i2c_status;
	i2c_status = HAL_I2C_Mem_Read(&GT911_I2Cx,GT911_CMD_RD,GT911_PID_REG,I2C_MEMADD_SIZE_16BIT,chip_id,4,100);

	if(i2c_status!=0||chip_id[0]!='9')
	{
		printf("%s\r\n",chip_id);
		printf("I2C_init_status:%d\r\n",i2c_status);
		gt911_init_count++;

		if(gt911_init_count>3) return ;
		gt911_init();  //这里用了递归,不是很标准写法,如果出错,把这行屏蔽就行了
//			HAL_I2C_DeInit(&GT911_I2Cx);
//			HAL_Delay(100);
//			HAL_I2C_Init(&GT911_I2Cx);
//			HAL_Delay(100);
		gt911_init_count = 0;
	}



	uint8_t gt911_reset = 0x02;
	HAL_I2C_Mem_Write(&GT911_I2Cx,GT911_CMD_WR,GT911_CTRL_REG,I2C_MEMADD_SIZE_16BIT,&gt911_reset,1,100);

	HAL_Delay(10);
	gt911_reset = 0x00;
	HAL_I2C_Mem_Write(&GT911_I2Cx,GT911_CMD_WR,GT911_CTRL_REG,I2C_MEMADD_SIZE_16BIT,&gt911_reset,1,100);

}

/**
 * @brief       轮询读取gt911数据
 * @param       point: 传入gt911.h定义好的全局指针
 * @retval      返回触摸点的个数,0即是无触摸
 */
uint8_t gt911_scan(struct gt911_point_typedef *point)
{

		uint8_t touch_state=0;
		uint8_t gt911_gstid_reg_reset=0;
		uint8_t i2c_state=HAL_I2C_Mem_Read(&GT911_I2Cx,GT911_CMD_RD,GT911_GSTID_REG,I2C_MEMADD_SIZE_16BIT,&touch_state,1,100);

		if(i2c_state==1)
		{
			printf("i2c state:%d\r\n",i2c_state);
			gt911_init();
			return 0;
		}

		//printf("touch_state:%d\r\n",touch_state);
		if(touch_state==128||touch_state==0)
		{
				//printf("not touch:%d\r\n",touch_state);
				HAL_I2C_Mem_Write(&GT911_I2Cx,GT911_CMD_WR,GT911_GSTID_REG,I2C_MEMADD_SIZE_16BIT,&gt911_gstid_reg_reset,1,100);
				return 0;
		}

		uint8_t touch_point[4];
		uint16_t *p;
		p = (uint16_t *) point;
		for(uint8_t i=0; i<(touch_state-128);i++)
		{


				HAL_I2C_Mem_Read(&GT911_I2Cx,GT911_CMD_RD,GT911_TP1_REG+i*8,I2C_MEMADD_SIZE_16BIT,touch_point,4,100);
				*p =(touch_point[1]<<8)|touch_point[0];
				p++;
				*p =(touch_point[3]<<8)|touch_point[2];
				p++;


		}


		HAL_I2C_Mem_Write(&GT911_I2Cx,GT911_CMD_WR,GT911_GSTID_REG,I2C_MEMADD_SIZE_16BIT,&gt911_gstid_reg_reset,1,100);
		return touch_state-128;


}

在main.c文件中引入gt911.h,在main函数中初始化和读取数值


	gt911_init();

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		uint8_t touch_num;
		touch_num = gt911_scan(&gt911_point);
		printf("touch_num:%d\r\n",touch_num);
		if(touch_num!=0)
		{
			uint16_t *p;
			p = (uint16_t *) &gt911_point;
			for(int i= 0;i<touch_num;i++)
			{
				uint16_t x = *p;
				p++;
				uint16_t y = *p;
				p++;
				printf("x%d,y%d:%d,%d\r\n",i,i,x,y);

			}

		}

		HAL_Delay(100);

  }

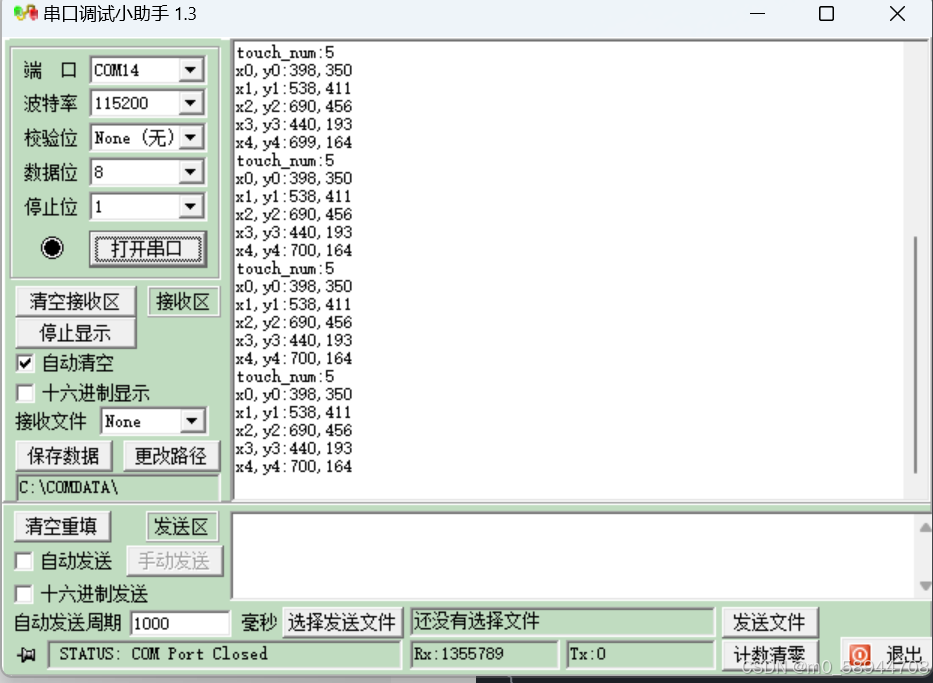

3、输出结果
