单片机

单片机是一种将中央处理器(CPU)、存储器、输入/输出接口等集成在一个芯片上的微型计算机，它具有体积小、价格便宜、易于编程等特点，广泛应用于家用电器的智能控制模块，无人售卖系统、医疗设备中的监测系统等

51单片机（或称8051单片机）原是指1980年由Intel公司推出的一种8位微控制器系列，现在更多的指实现了8051指令集（单片机的“语言”）的一系列单片机。

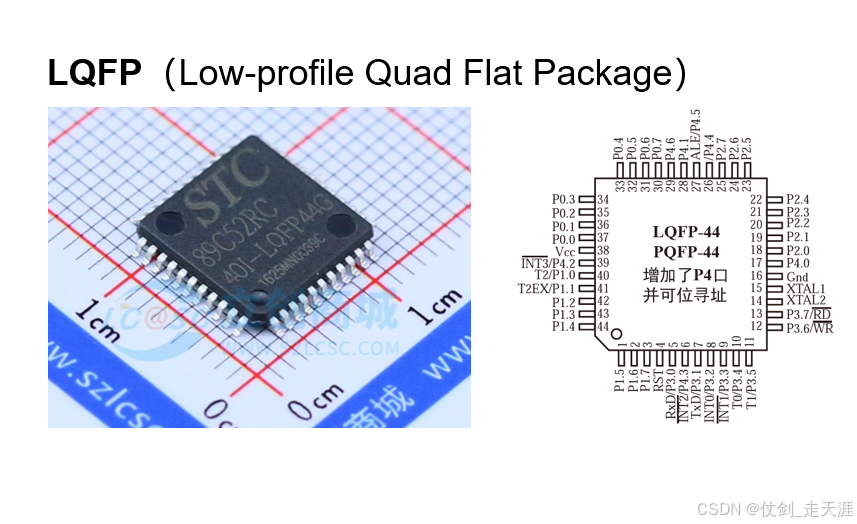

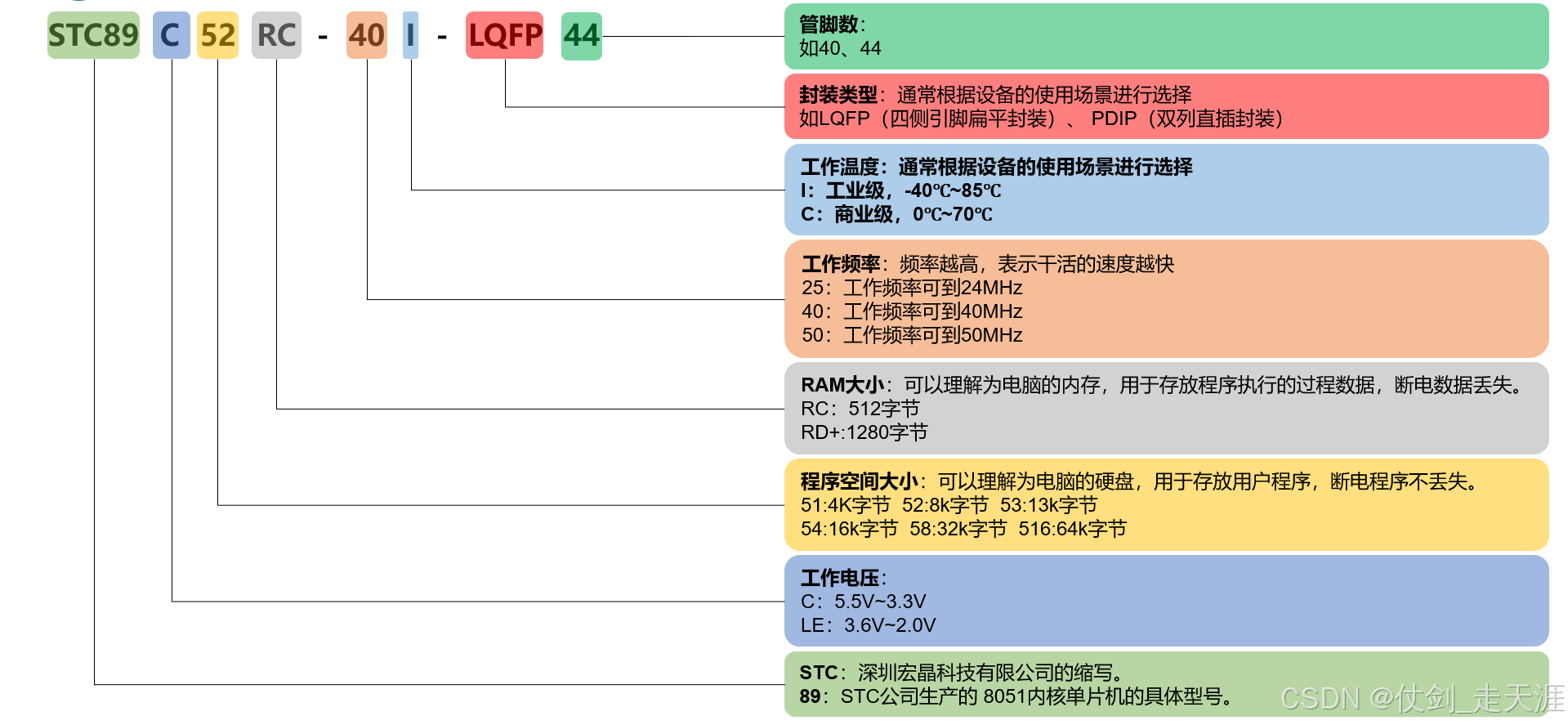

这里主要介绍STC89C52RC-40I-LOFP44，其内部同样采用了8051指令集。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

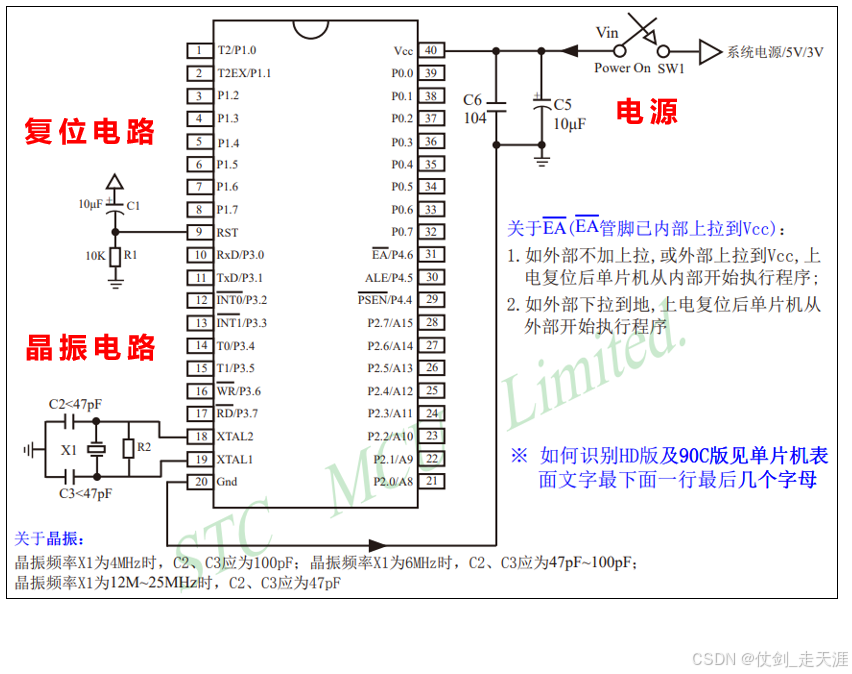

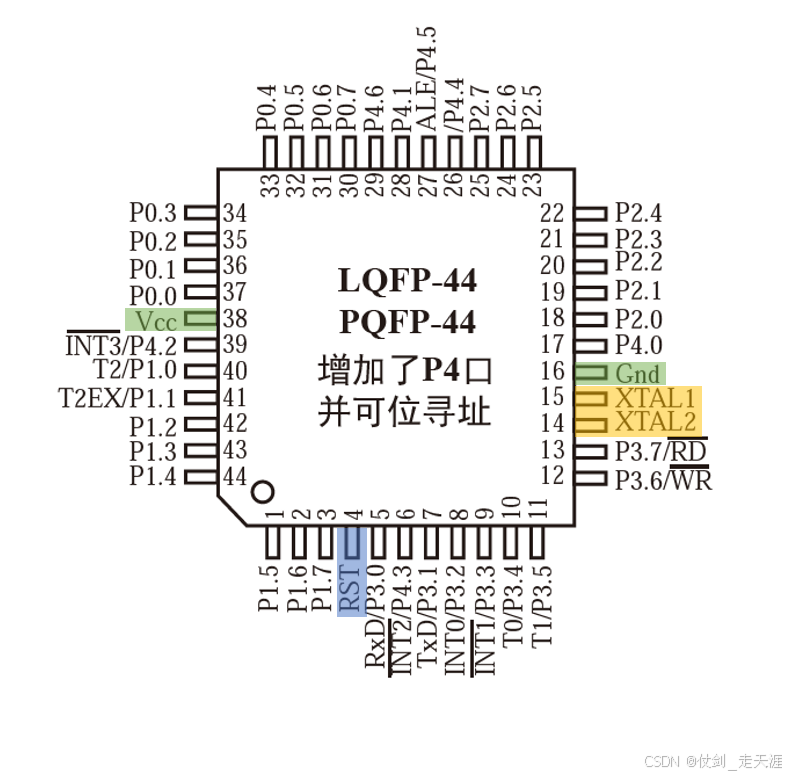

51单片机最小系统就像一个电脑工作最基本要求

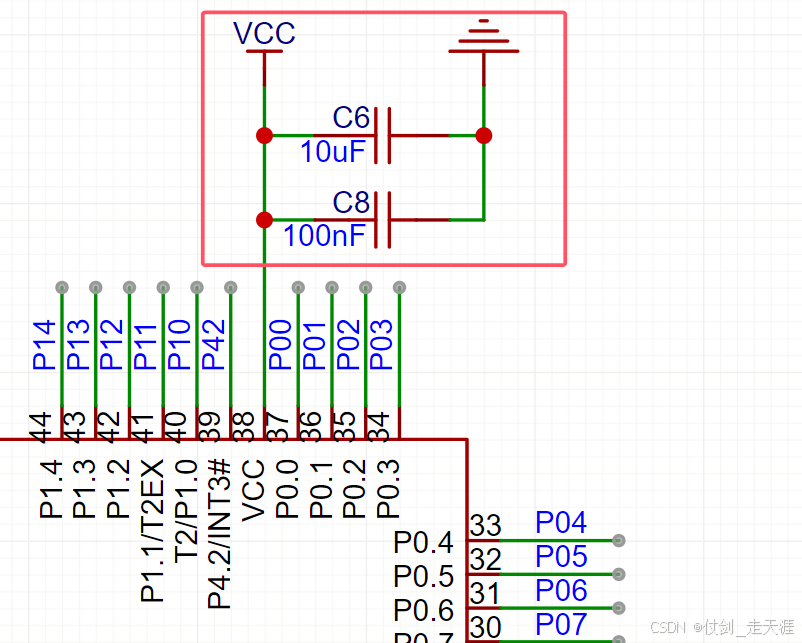

和电脑电源一样，起到供电作用

在这里插入图片描述

100nF电容
- 滤除高频噪声：单片机工作时，其电源线上可能会产生高频噪声。这些噪声如果未经处理，可能会干扰单片机的正常工作。100nF的电容具有较高的自谐振频率，能够有效地滤除这些高频噪声，为单片机提供一个相对干净的电源环境。
- 储能与快速响应：当单片机或其连接的负载需要瞬时大电流时，100nF的电容能够迅速提供所需的电流，从而减小电源平面的电压波动，确保单片机的稳定运行。
10μF电容（大容量滤波电容）：
- 滤除低频噪声：与100nF电容相比，10μF电容具有更大的容量，能够滤除电源线上的低频噪声。这有助于进一步稳定单片机的电源电压，减少因电源波动而引起的故障。
- 平滑直流电压：大容量电容能够平滑直流电压中的波动，确保单片机获得稳定的直流供电。这对于保证单片机的稳定性和可靠性至关重要。
