常见的电子元器件–电阻

电阻器：电阻器是产生电阻的元器件。主要作用是阻碍导体中电流的流动。

阻值：电阻的阻值越大，表示阻碍电流的能力越强。反之，电阻的阻值越小，表示阻碍电流的能力越弱。

功率：电阻器的额定功率是指电阻在正常气候条件下（如大气压、环境温度等），长时间连续安全工作可承受的最大功率。例如电阻功率是1/4W，电阻阻值是1k，根据公式P=I2*R 得出0.25W = I2*1000Ω，I = 0.015A 。所以通过该电阻的电流长时间操作15mA，电阻容易损坏。

精度：一般情况下，电阻的精度一般有1%和5%，精密的要0.1%等。精度越高，价格越贵。0.1%的价格大约是1%的十倍，1%的价格大约是5%的1.3倍。

常见的电阻：

1.碳膜电阻。图片链接CR1/4W-5K1±5%-ST26_VO(翔胜)_CR1/4W-5K1±5%-ST26中文资料_PDF手册_价格-立创商城

应用场景：碳膜电阻如今已经很少使用了。尽管它非常便宜，但碳膜电阻的温度漂移较为严重。*温度漂移*（简称*温漂*）是指电阻器的阻值随着温度变化而变化的现象。在进行电路设计时，硬件工程师通常会根据常温（室温）下的参数来计算和设计。如果电阻的温漂严重，实际使用中的阻值可能会与设计值相差较大，从而导致电路失效或性能不佳。

2.金属膜电阻。图片链接MF1/4W-1KΩ±1%T52_华星机电_MF1/4W-1KΩ±1%T52中文资料_PDF手册_价格-立创商城

应用场景：金属膜电阻精度较高，一般多用于精密仪器或医疗设备等领域。

3.厚膜电阻。图片链接1210W2F2001T5E_UNI-ROYAL(厚声)_1210W2F2001T5E中文资料_PDF手册_价格-立创商城

应用场景：厚膜电阻成本较低，精度不高，所以广泛应用于主流电子产品。

4.薄膜电阻。图片链接RT0603BRD071KL_YAGEO(国巨)_RT0603BRD071KL中文资料_PDF手册_价格-立创商城

应用场景：薄膜电阻成本更高，精度也更高，更多的应用于精密仪器，军工航空等高精度要求场合。

5.高功率电阻。图片链接KNP1/2W-4Ω7±5%-2T52_VO(翔胜)_KNP1/2W-4Ω7±5%-2T52中文资料_PDF手册_价格-立创商城或者HoRX-50W-5R-5%_Milliohm(毫欧)_HoRX-50W-5R-5%中文资料_PDF手册_价格-立创商城

应用场景：在一些大功率电路中，一般常见的定值电阻容易被电流击穿，这种时候，往往会选择大功率电阻，因为体积更大表面积更大，散热就越好。不仅如此，有的高功率电阻为了撒热还会使用金属散热片包裹。

6.可变电阻。图片链接3296W-1-103_BOCHEN(博晨)_3296W-1-103中文资料_PDF手册_价格-立创商城

可变电阻的生产工艺和固定电阻类似，主要是薄膜电阻，金属膜电阻和线绕电阻，相比于固定电阻，主要是多了一个调节电阻的指针，常见的封装类型有旋转式电位器，滑动式电位器，微调电位器，多转电位器等。可变电阻一般用于家庭、商业、舞台灯光等场景中，通过控制电阻的阻值来调节灯光的亮度和颜色。

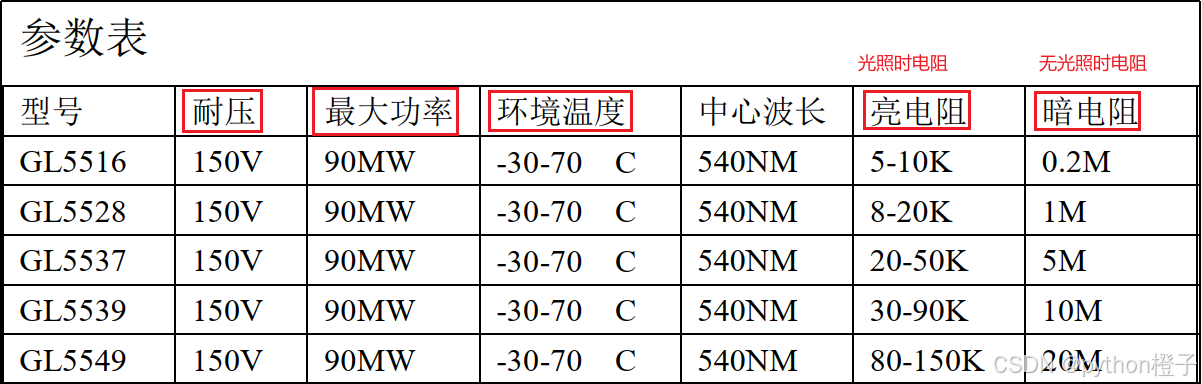

7.光敏电阻。图片链接GL5528(10-20)_JCHL(晶创和立)_GL5528(10-20)中文资料_PDF手册_价格-立创商城

光敏电阻工作原理：光敏电阻随着光照强度的增加，阻值降低。一般用在光线检测、照明控制、报警系统等场合。

8.压敏电阻。图片链接10D471K_RUILON(瑞隆源)_10D471K中文资料_PDF手册_价格-立创商城

压敏电阻工作原理：压敏电阻两端电压超过额定电压时，阻值降低。一般用在吸收过电压、浪涌保护和雷击保护等场合。

电阻阻值的识别（直标法、两位有效数字读法、三位有效数字读法、精密电阻标法、色环法）

1. 直标法就是将电阻器的类别、标称阻值、允许偏差及额定功率等直接标注在电阻器的外表面上。例如10W200Ω J 表示200欧姆，误差J=±5%。

   一般地，精度代号A=±0.05%、B=±0.1%、C=±0.25%、D=±0.5%、F=±1%、G=±2%、J=±5%、K=±10%、M=±20%。

2. 两位有效数字电阻值读法。电阻的阻值使用三位数字来标明阻值，一般用于J=±5%精度的电阻。前两位是有效数字，第三位数字是在有效数字后面所加“0”的个数。R表示小数点（占用一位有效数字）。例如：”472“表示4700Ω，2R4表示2.4Ω。

3. 三位有效数字电阻值读法。电阻的阻值使用四位数字来标明阻值，一般用于±1%精度的电阻。它的前3位为有效数字，第4位表示在有效数字后面所加“0”的个数，这一位不会出现字母。其中R表示小数点。例如：”1001“表示1000Ω，”R500” 表示 0.5Ω。

4. 精密电阻读法。精密电阻读法是由两位数字加一位字母表示，一般用于为±0.1%精度的电阻，例如：”01B”表示1000Ω。

*代号*	*数值*	*代号*	*数值*	*代号*	*数值*	*代号*	*数值*
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976
Y=10-2	X=10-1	A=100	B=101
C=102	D=103	E=104	F=105

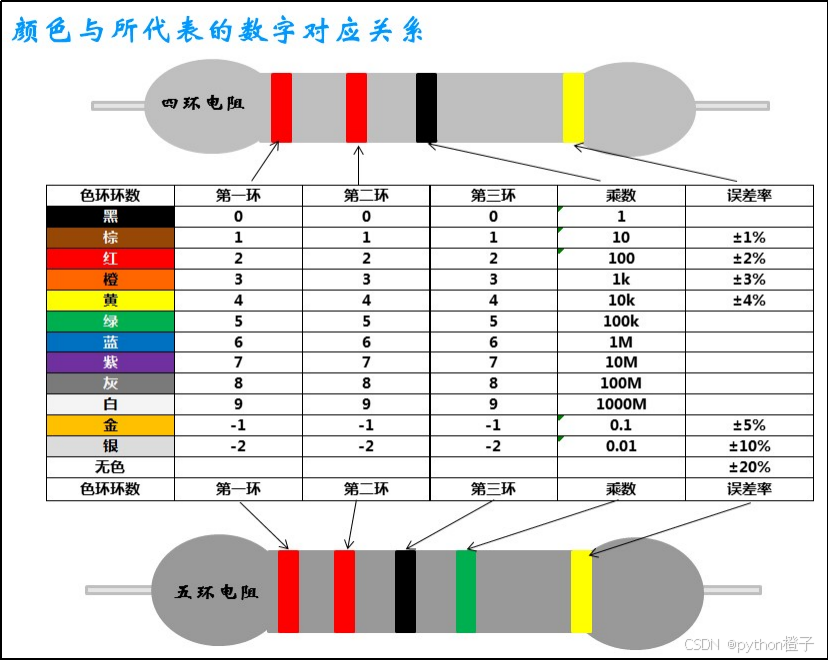

5.色环法。电阻色环法的原理是，通过在电阻的体表涂上不同颜色的环带来表示电阻的阻值和精度。一般来说，电阻器上会有4个或5个色环，每个色环代表一个数字或一个特定的系数。根据色环的位置和颜色可以确定电阻的阻值和精度。（了解即可）一般直接使用万用表测量。
