影响OSPF邻居建立的因素

有俩个因数的影响分别是OSPF的报头和ｈｅｌｌｏ报文，下面分别来进行讲解。

一、OSPF报头，即每一个OSPF报文都会协商

1.version：要求两端一致的
2.area id：要求链路两端一致的(记住在一个区域内才能形成邻居关系)
3.router id：要求设备之间不同
    1.直连设备之间 RID一定设置不同，设置相同之后会马上报错。

    2.非直连设备之间  RID如果设置相同

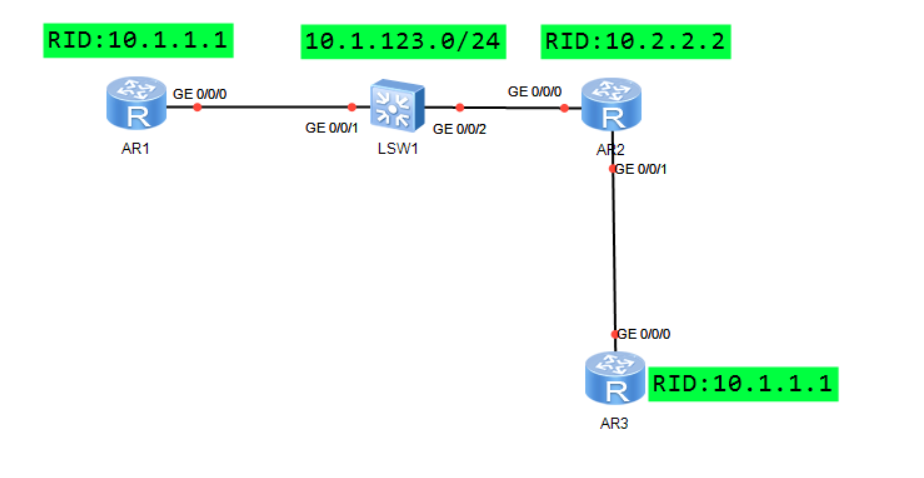

     如上图所示，AR1和AR3的router-id都设置为了10.１.１.１。

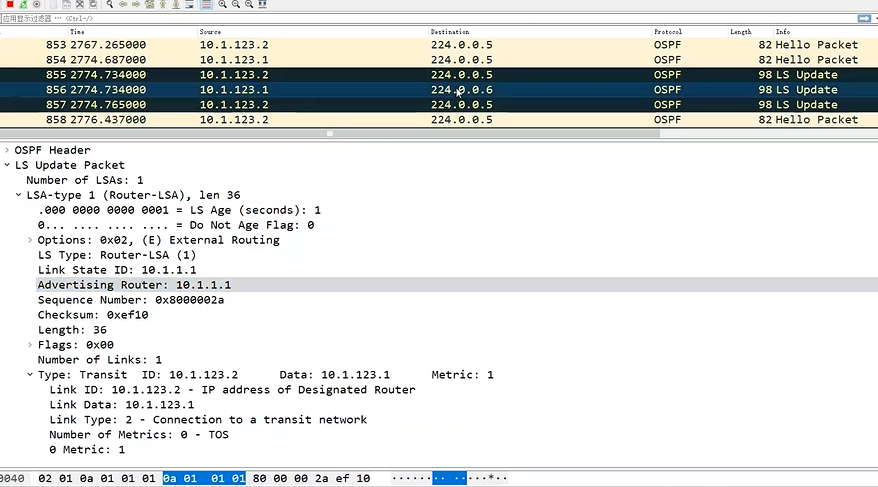

    我们可以通过抓包来看AR1和AR3都在不断的撤销，为什么会不断的撤销呢？

　答：我们可以这样来理解，可以把 OSPF 里的 RID 理解成路由器的 “身份证号”，每个路由器必须有唯一的 ID，这样大家才能互相识别。假设有两台路由器 A 和 B，它们不在同一个网段（比如 A 在 192.168.1.0 网段，B 在 192.168.2.0 网段），但被错误地设置了相同的 RID（比如都是 1.1.1.1）。

当 A 要把自己的网段信息（192.168.1.0）告诉别人时，会发一个 “自我介绍”（1 类 LSA），上面写着 “我是 1.1.1.1，我有 192.168.1.0 这个网段”。



B 收到这个 “自我介绍” 后，一看 RID 是 1.1.1.1，会误以为这是 “自己以前发的旧信息”（因为 B 觉得自己的 ID 才是 1.1.1.1）。B 会想：“这信息不对啊，我现在的网段是 192.168.2.0，得发个新的纠正一下”，于是 B 会发一个新的 “自我介绍”，序列号比 A 的大，内容是 “我是 1.1.1.1，我有 192.168.2.0 这个网段”。



A 收到 B 的新信息后，也会犯同样的错：“这不是我发的啊，我的网段是 1.1.1.0，我得再发个更新的！” 于是 A 又发一个序列号更大的 “自我介绍”，说自己有 192.168.1.0。



就这样，A 和 B 都觉得对方在 “冒充自己发错信息”，于是不断用更大的序列号发新的 “自我介绍” 去 “纠正” 对方，同时把对方发的信息当成 “错误旧信息” 撤销掉。



结果就是：网络里的其他设备一会儿收到 A 说的 192.168.1.0，一会儿收到 B 说的 192.168.2.0，然后又被对方撤销，反复循环，导致这两个网段的路由信息一直不稳定。

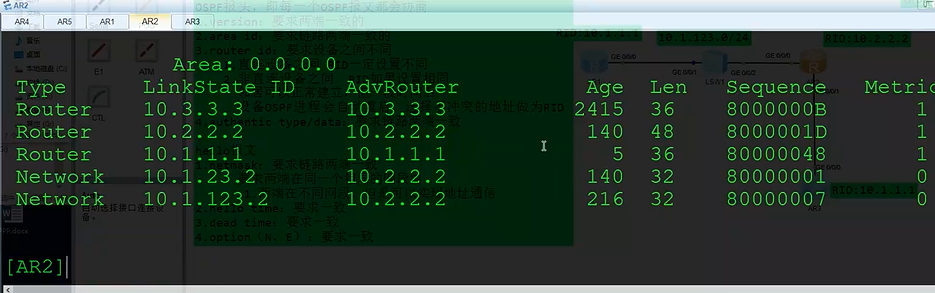

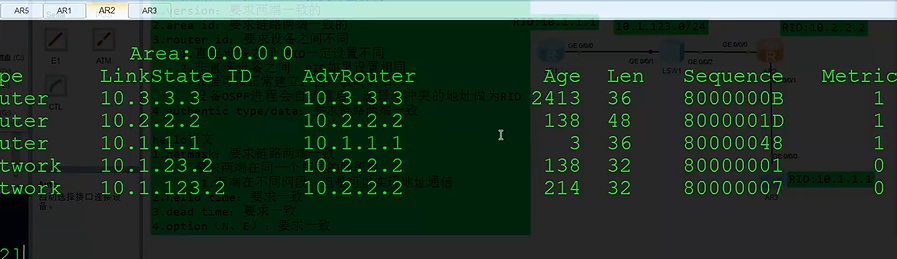

我们可以再查看一下ｌｓｄｂ这样更加清晰，注意看下面俩张图的Age，是不是一直都在不断的刷新。

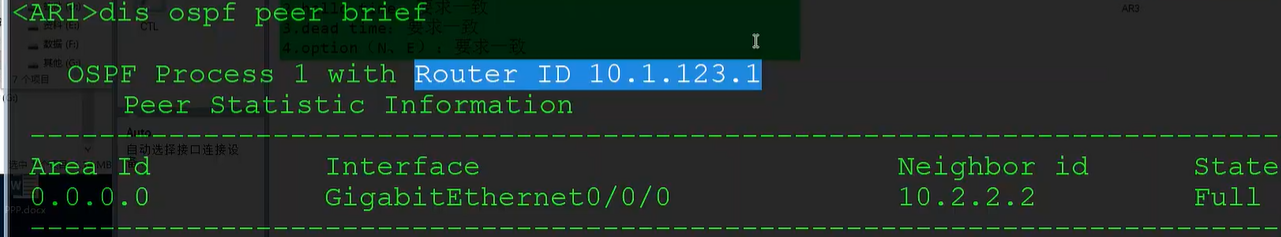

最后得出的结论：邻居可以正常建立，但一段时间后，设备OSPF进程会自动重启，选择不冲突的地址做为RID，下面的图片就是AR１重启之后的RID。所以我们在正常网络规划的时候不要把RID设置成一样的。

4.authentic type/data：要求链路两端一致

二、hello报文

1.netmask：要求链路两端一致
      要求两端在同一个相同的网段内

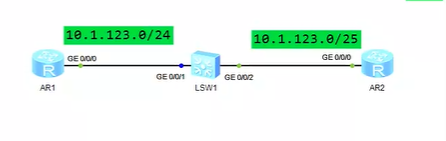

       1.两端在不同网段，但是可以实现地址通信（这种是不可取的，这种做出来邻居是直接断开的如下图所示）

        如上图所示用AR1的10.1.123.1去访问AR2的10.1.123.2肯定可以通信，如果出现这种情况我们如何排查呢？



       我们用这一条命令就可以排除出来，找到数值不为0的这一项就知道掩码出现了问题。

2.hello time：要求一致
3.dead time：要求一致
4.option（N、E）：要求一致

需要记住的命令：

reset ospf process  重启ospf进程

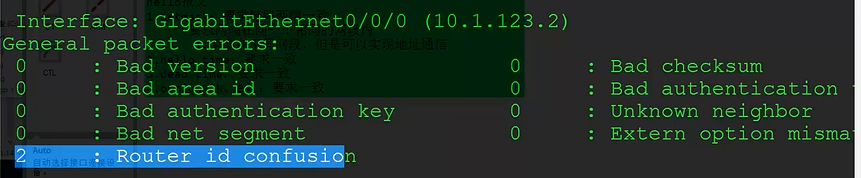

[AR2]display ospf error interface GigabitEthernet 0/0/0 可以查看OSPF接口接收报文的协商错误计数

思考为什么OSPF为什么要设计复杂报文交互机制？

答：因为OSPF是基于IP网络的，IP不存在安全可靠的机制，所以OSPF要自身设计
