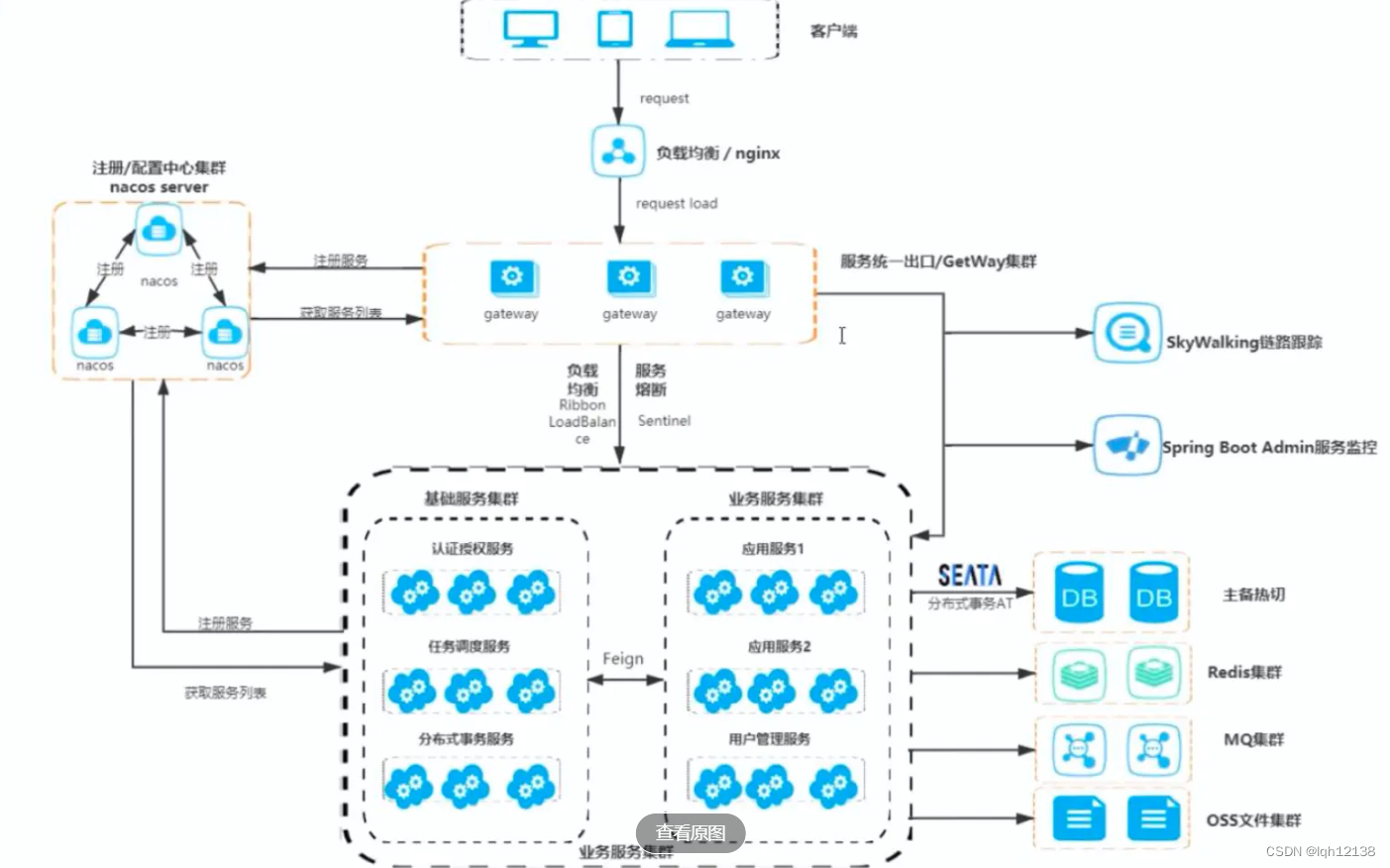

微服务架构已经是一个很通用的系统架构，常见的技术栈如下图所示，这张架构图基本涵括了当前微服务体系下的各种技术栈，可能不同的技术栈有不同的开源实现。
链路追踪介绍
对于一个大型的几十个，几百个微服务构成的微服务架构系统，通常会遇到下面的一系列问题。
如何串联整个调用链路，快速定位问题？
如何澄清各个微服务之间的依赖关系？
如何进行各个微服务接口的性能分析？
如何追踪各个业务流程的调用处理顺序？
Skywalking介绍
Skywalking是一个国产的开源框架，2015年有吴晟个人开源，2017年加入Apache孵化器，国人开源的产品，主要开发人员来自于华为，2019年4月17日Apache董事会批准SkyWalking成为顶级项目，支持Java、.Net、NodeJs等探针，数据存储支持Mysql、Elasticsearch等，跟Pinpoint一样采用字节码注入的方式实现代码的无侵入，探针采集数据粒度粗，但性能表现优秀，且对云原生支持，目前增长势头强劲，社区活跃。 Skywalking是分布式系统的应用程序性能监视工具，专为微服务，云原生架构和基于容器（Docker，K8S,Mesos）架构而设计，它是一款优秀的APM（Application Performance Management）工具，包括了分布式追踪，性能指标分析和服务依赖分析等。

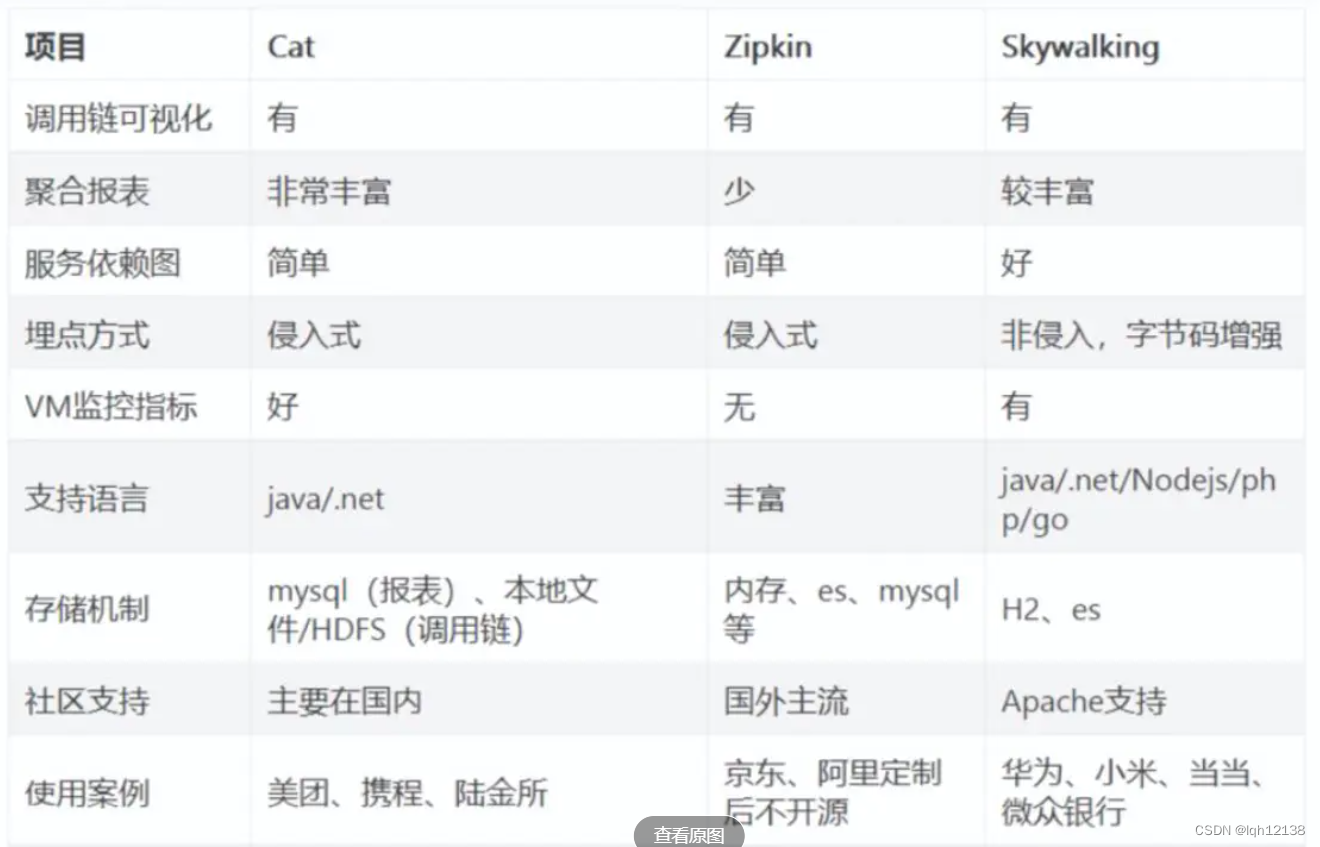

功能和技术方案对比
Zipkin是Twitter开源的调用链路分析工具，目前基于Spingcloud sleuth得到了广泛的应用，特点是轻量，部署简单。
Pinpoint一个韩国团队开源的产品，运用了字节码增强技术，只需要在启动时添加启动参数即可，对代码无侵入，目前支持Java和PHP语言，底层采用HBase来存储数据，探针收集的数据粒度非常细，但性能损耗大，因其出现的时间较长，完成度也很高，应用的公司较多
Skywalking是本土开源的基于字节码注入的调用链路分析以及应用监控分析工具，特点是支持多种插件，UI功能较强，接入端无代码侵入。
CAT是由国内美团点评开源的，基于Java语言开发，目前提供Java、C/C++、Node.js、Python、Go等语言的客户端，监控数据会全量统计，国内很多公司在用，例如美团点评、携程、拼多多等，CAT跟下边要介绍的Zipkin都需要在应用程序中埋点，对代码侵入性强。
Skywalking介绍
Skywalking架构

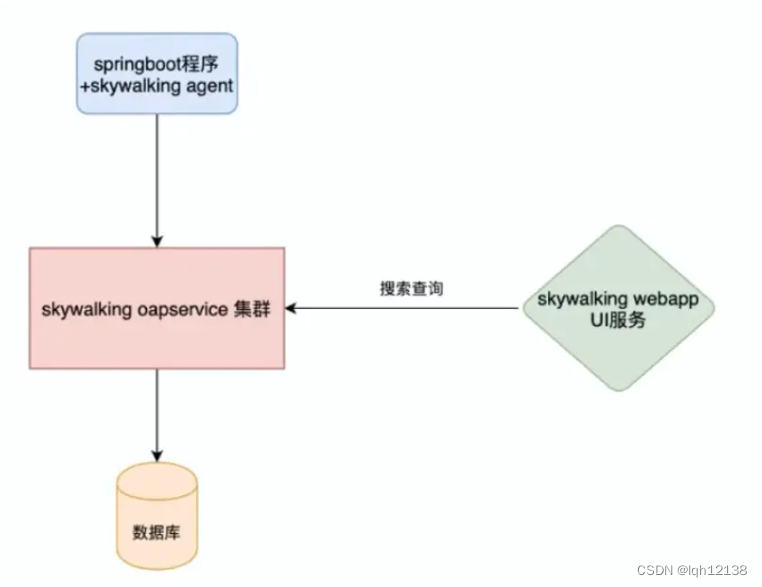

SkyWalking 逻辑上分为四部分: 探针, 平台后端, 存储和用户界面。
Skywalking agent和业务端绑定在一起，负责收集各种监控数据
Skywalking oapservice是负责处理监控数据，接受agent的数据并存储在数据库中，接受来自UI的请求，查询监控数据。
Skywalking UI提供给用户，展现各种监控数据和告警。

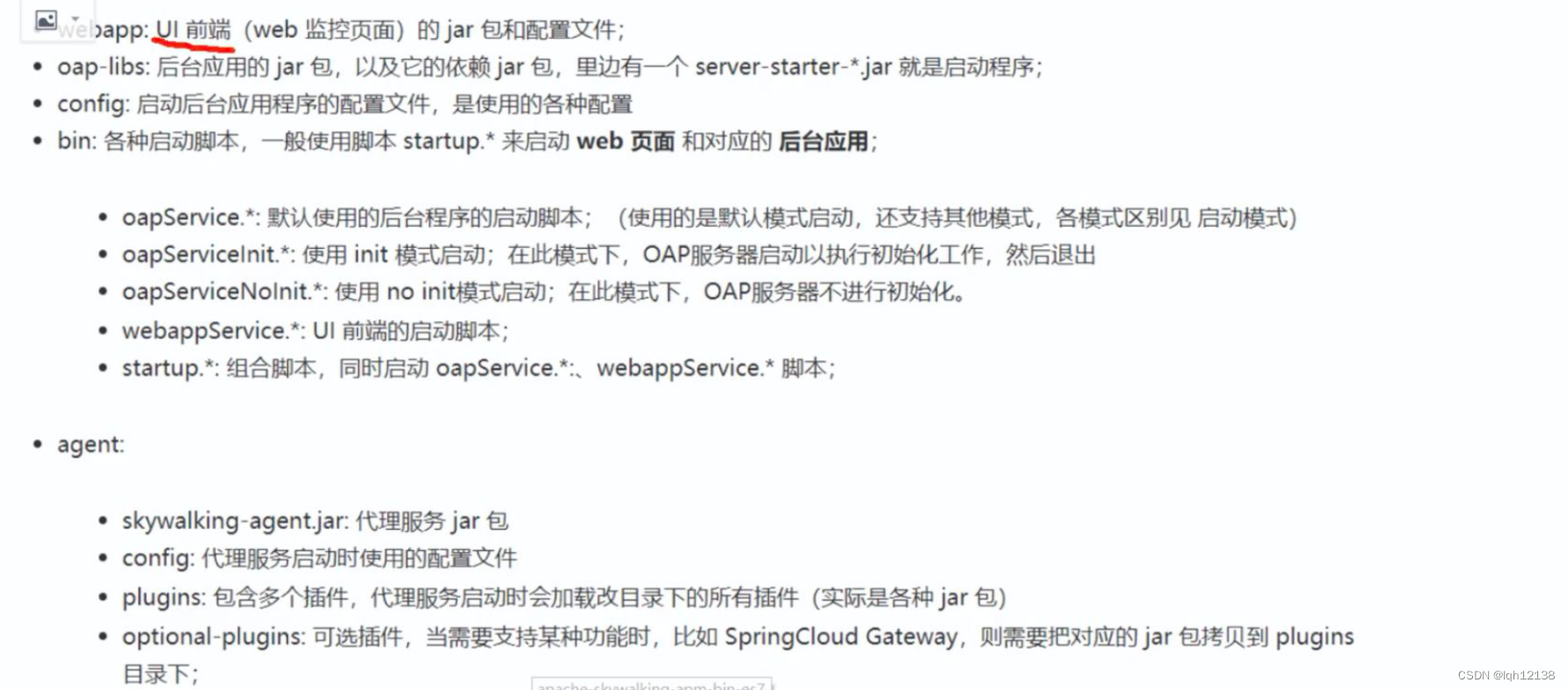

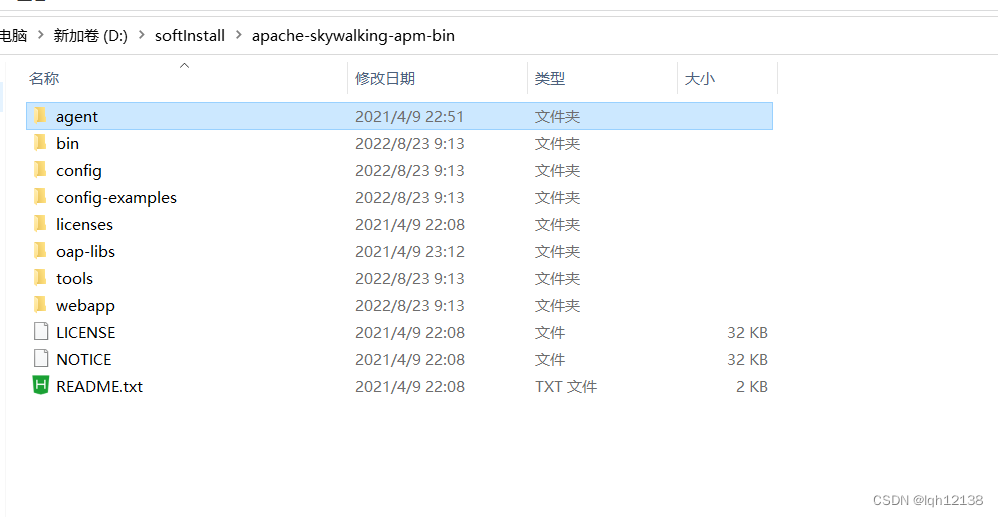

Skywalking目录结构

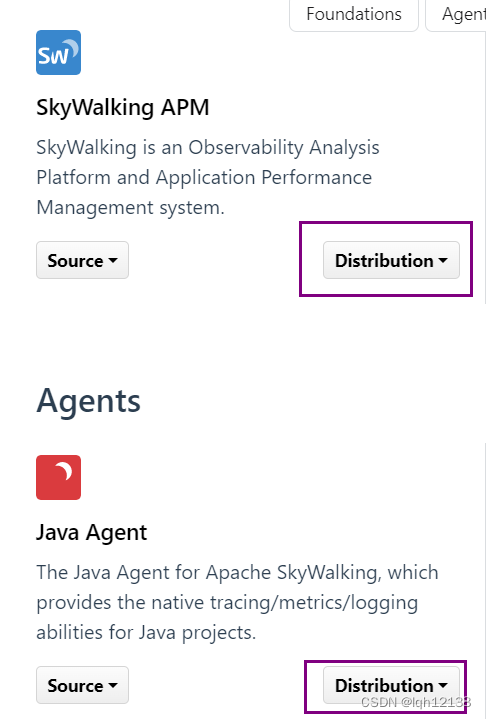

安装skywalking服务器
解压该文件:

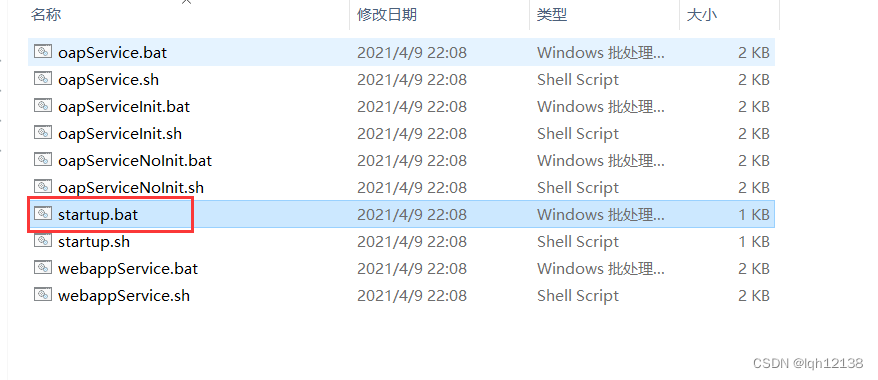

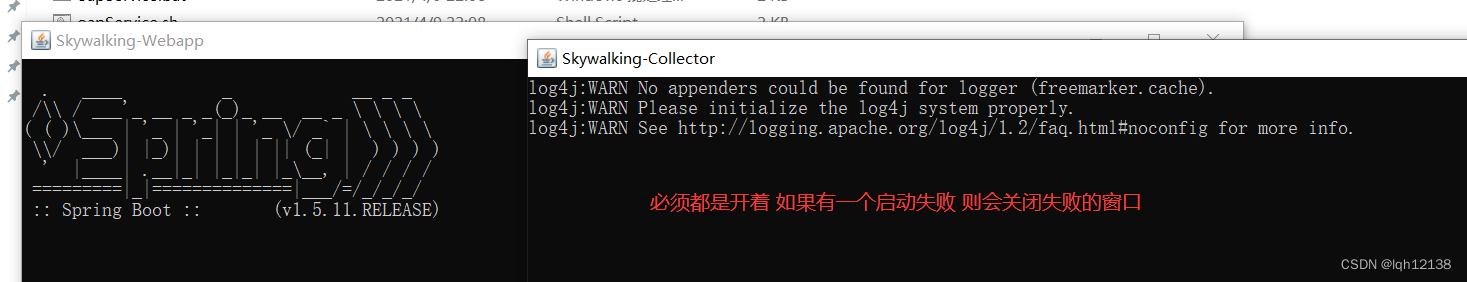

启动：skywalking
IDEA集成使用agent
开发环境IDEA中使用探针配置即可集成使用agent，我们把
apache-skywalking-apm-bin放到本地F:/application目录下，此时我们使用探针配置为3个项目分别配置agent：
# 客户端需要的jar所在位置
-javaagent:F:/application/apache-skywalking-apm-bin/agent/skywalking-agent.jar
# 客户端服务名称
-Dskywalking.agent.service_name=springcloud-order
# skywalking地址
-Dskywalking.collector.backend_service=localhost:11800
注意：路径有一部分需要变更为自己存放文件的位置

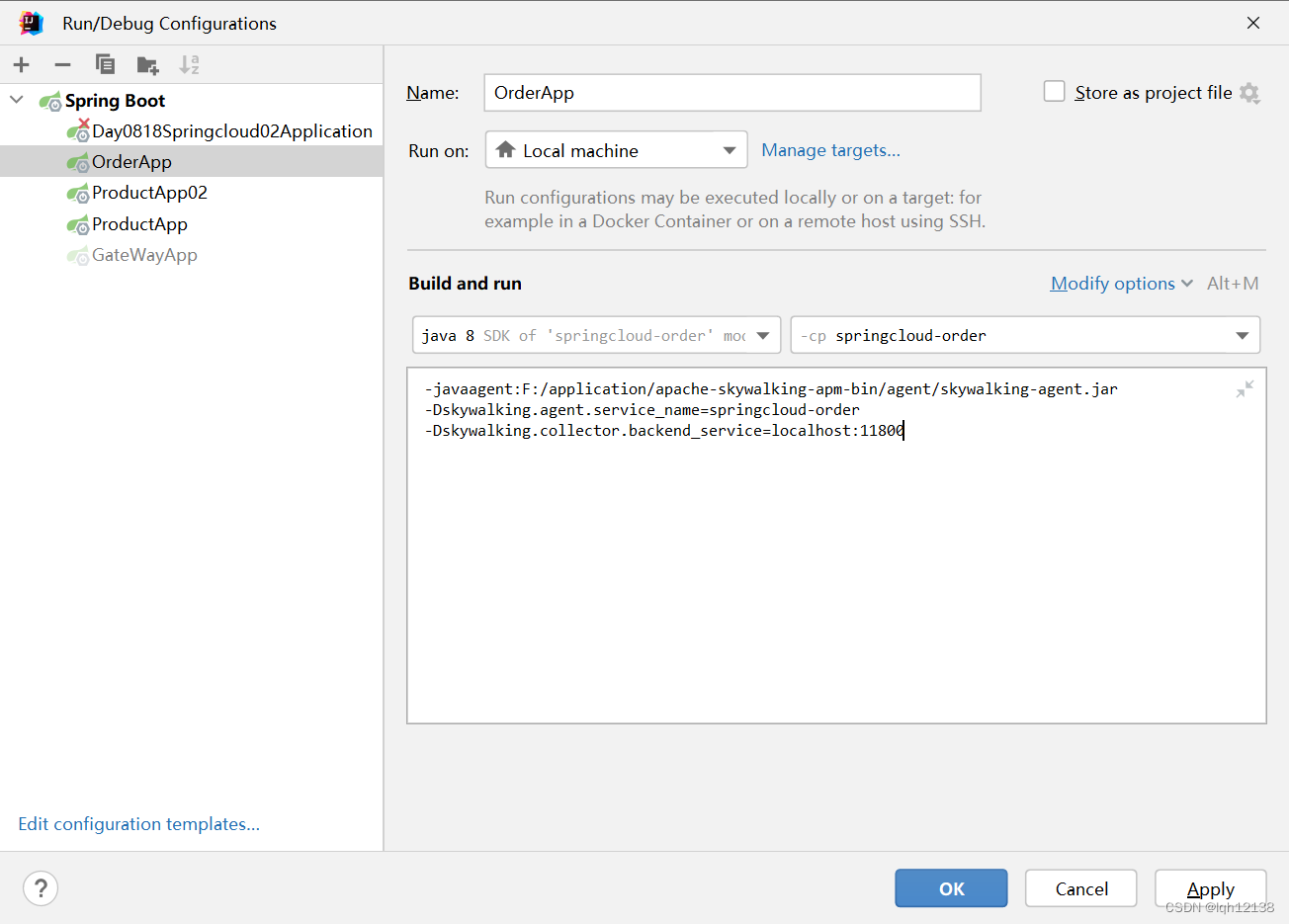

将上面配置赋值到IDEA中：
此时启动IDEA，并访问 http://192.168.1.22:8080/效果如下：
生产环境使用agent

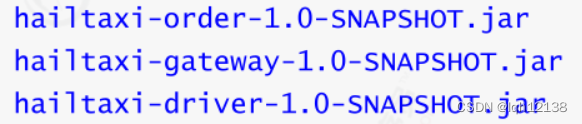

生产环境使用，因此我们需要将agent和每个项目的jar包上传到服务器上，上传apache-skywalking-apm-bin 至/softwares ，再将 工程\hailtaxi-parent中的项目打包，并分别上传到服务器上，如下三个工程：
启动hailtaxi-order
| java -jar -javaagent:/softwares/apache-skywalking-apm-bin/agent/skywalking-agent.jar -Dskywalking.agent.service_name=hailtaxi-order-jar -Dskywalking.collector.backend_service=localhost:11800 springcloud-gateway-1.0-SNAPSHOT.jar & |

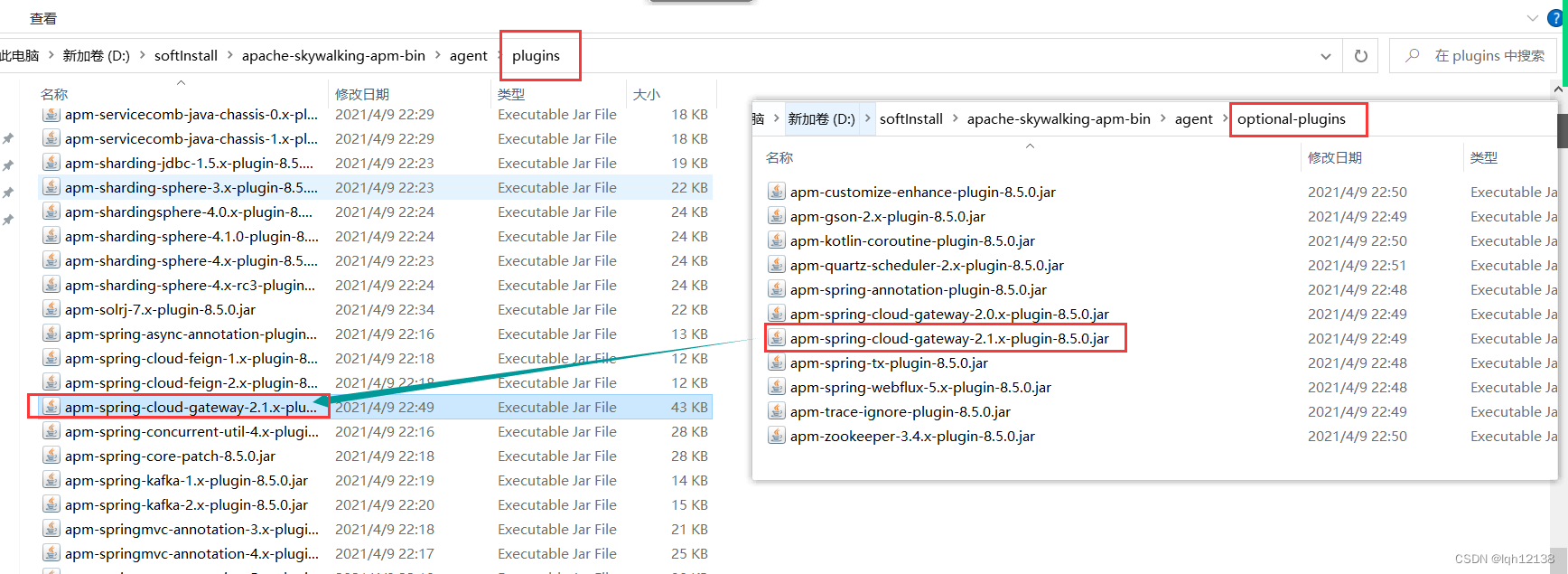

默认skywalking不会收集gateway微服务的信息，如何让他支持gateway微服务。

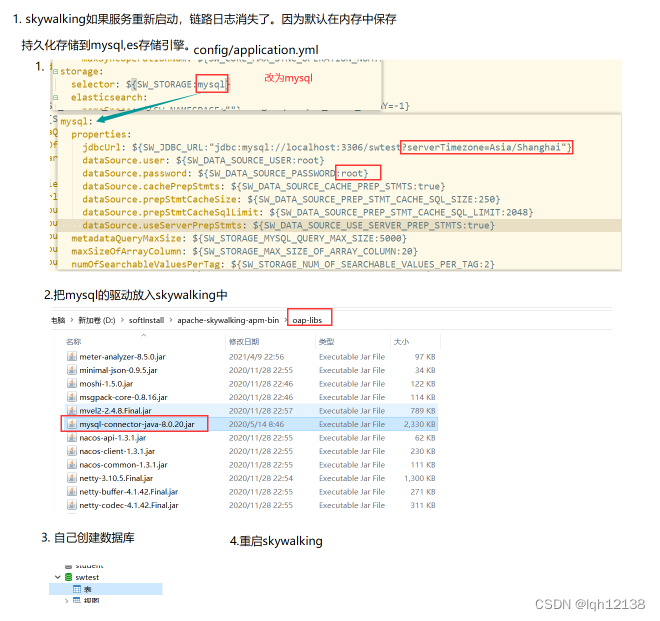

skywalking持久化
sky

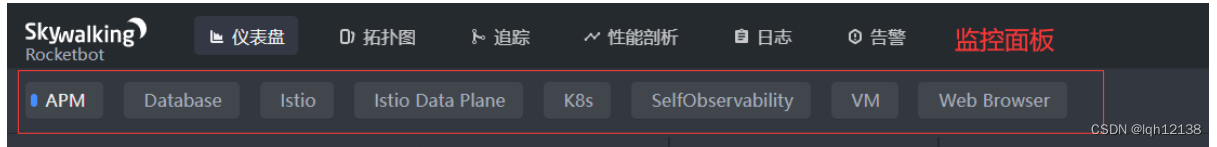

1 Rocketbot-仪表盘 作用：查看被监控服务的运行状态。 监控面板：
1.1 APM APM： 应用性能管理，通过各种探针采集数据，收集关键指标，同时搭配数据呈现以实现对应用程序性能管理和故障管理的系统化解决方案。

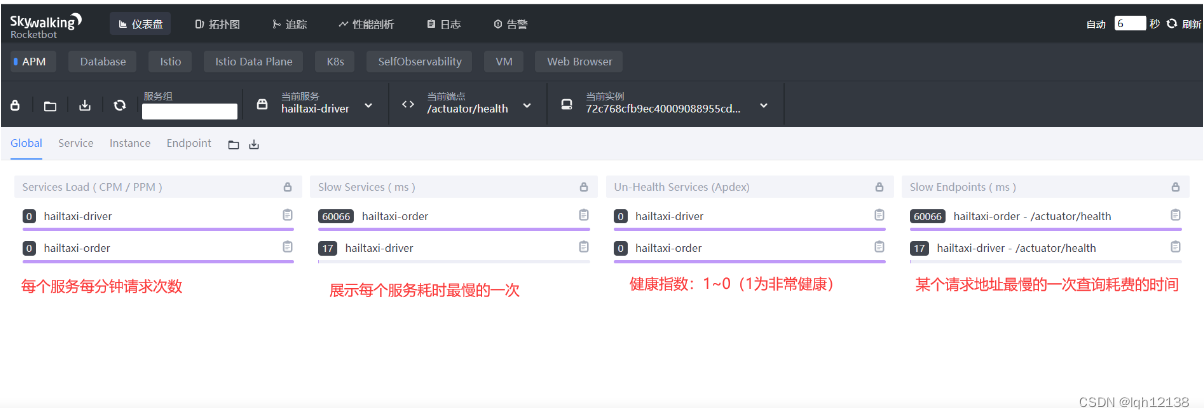

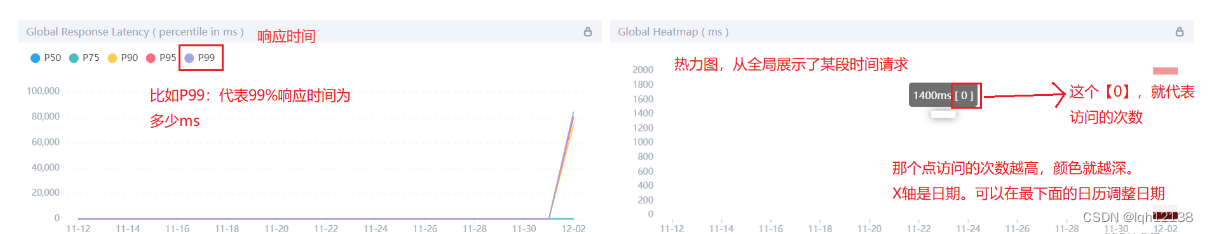

1.1.1 Global全局维度
板块描述：
| services load :服务每分钟请求数s1ow services:慢响应服务，单位ms Un-Health services (Apdex) :Apdex性能指标，1为满分。 show Endpoints:慢响应端点，单面ms G1obal Response Latency:百分比响应延时，不同百分比的延时时间，单位ms G1obal Heatmap:服务响应时间热力分布图，根据时间段内不同响应时间的数量显示颜色深度 底部栏:展示数据的时间区间，点击可以调整 |

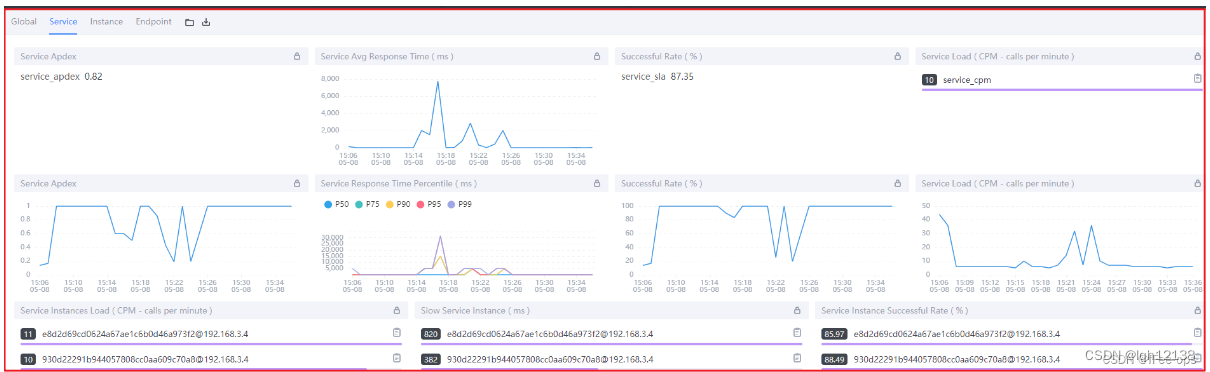

1.1.2 Service服务维度
属性描述：
| service Apdex（数字):当前服务的评分 service Apdex（折线图）:不同时间的Apdex评分 service Avg Response Times:平均响应延时，单位ms G1obal Response Time Percentile:百分比响应延时 successfu1 Rate（数字):请求成功率 successfu1 Rate（折线图):不同时间的请求成功率 servce Load（数字):每分钟请求数 servce Load(折线图):不同时间的每分钟请求数 servce Instances Load:每个服务实例的每分钟请求数 show service Instance:每个服务实例的最大延时 service Instance successfu1 Rate:每个服务实例的请求成功率 |

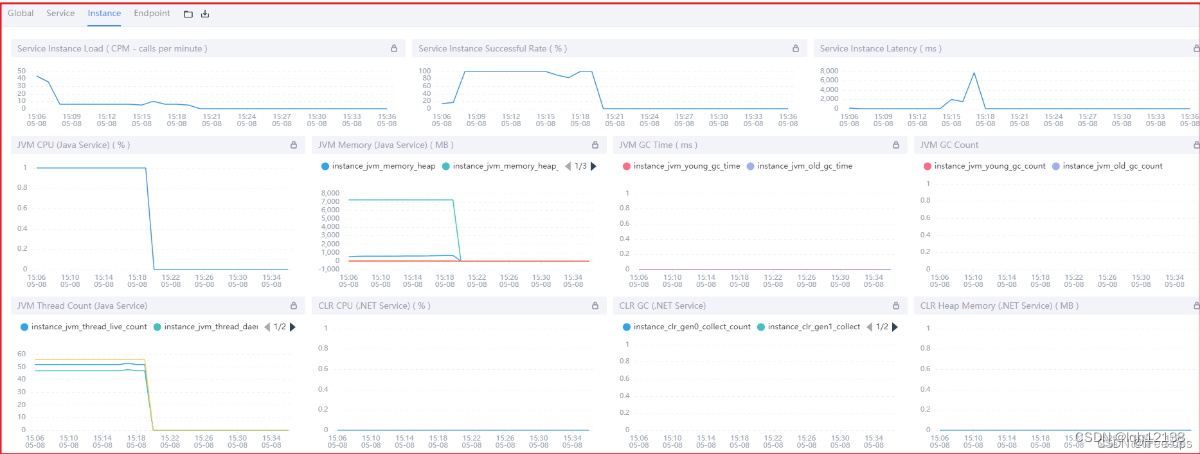

1.1.3 Instance实例维度
属性描述：
| service Instance Load:当前实例的每分钟请求数 service Instance successfu1 Rate:当前实例的请求成功率 service Instance Latency:当前实例的响应延时 vM CPu: jvm占用CPU的百分比 JVM Memory : VM内存占用大小，单位m JVM GC Time : VM垃圾回收时间，包含YGC和oGC JVM Gc count: JVM垃圾回收次数，包含YGC和oGC JVM Thread count (ava service) : VM创建线程数量 CLR xx:类似VM虚拟机(可以直接理解成虚拟机) |

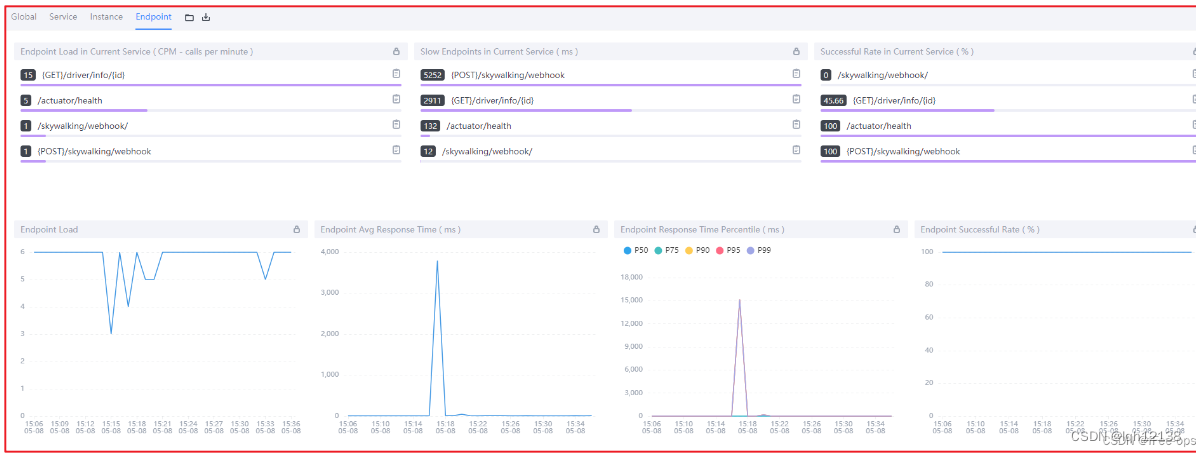

1.1.4 Endpoint端点（API）维度
属性描述:
| Endpoint Load in current service:每个端点的每分钟请求数 |

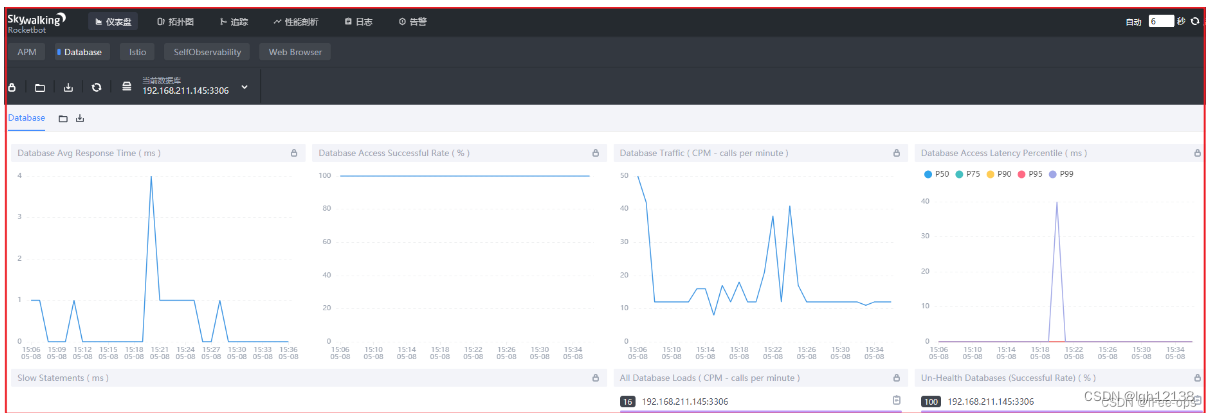

1.2 DataSource展示栏
属性描述:
| 当前数据库:选择查看数据库指标 |
2 拓扑图

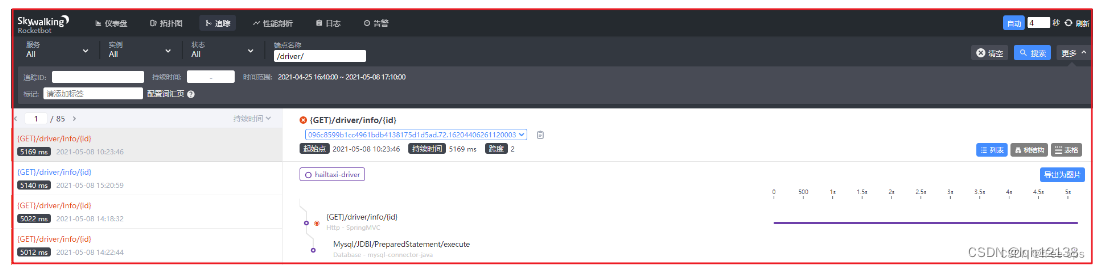

3 追踪
属性描述:
| 左侧:api接口列表，红色-异常请求，蓝色-正常请求 右侧:api追踪列表，api请求连接各端点的先后顺序和时间 |

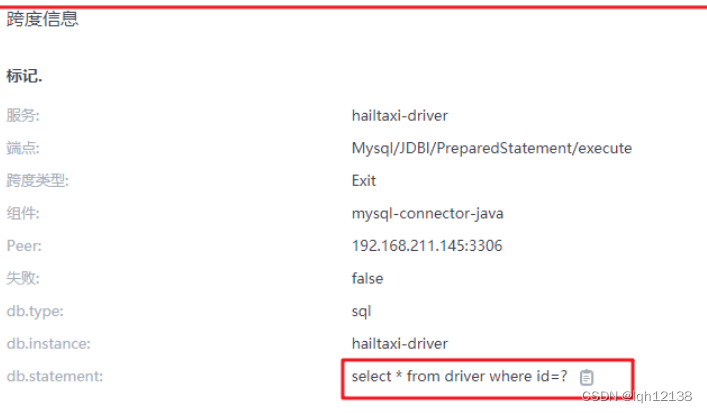

操作详情：可以看到底层执行语句

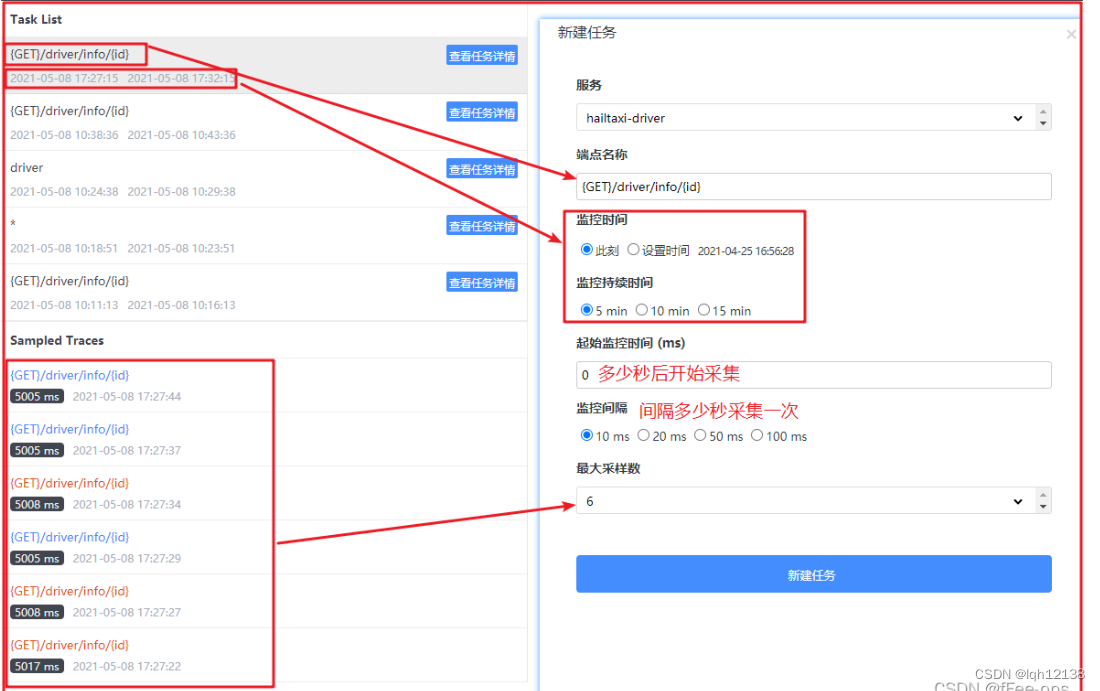

创建性能剖析采集清单:
新建性能剖析属性描述:
| 服务:需要分析的服务 端点:链路监控中端点的名称，可以再链路追踪中查看端点名称监控时间:采集数据的开始时间 监控持续时间:监控采集多长时间起始监控时间:多少秒后进行采集监控间隔:多少秒采集一次 最大采集数:最大采集多少样本 |
5 告警
不同维度告警列表，可分为服务、端点和实例。日志收集只在8.4以上版本支持。
