在学习BAT32G113单片机之前，我们已经完成了单片机在线和离线烧录的第三步，本文主要介绍中微BAT32G113引脚功能

本人只是一个普通的嵌入式低级（初级）玩家，文章主要针对新手，所以大佬要是发现文中有何不妥之处，还请口下留情，若能指出，我一定虚心改正。

文章目录

前言
一、单片机的GPIO是什么？
二、单片机引脚的功能？
- 1.普通端口
- 2.复用端口
谢谢观看

前言

提示：此壁纸收集于互联网，如有侵权，请联系作者！
在这里插入图片描述
算一算，作者本人，自毕业到现在已经有了三月多时间，在这段工作的时间里。渐渐入道 —— 新能源行业！写此专栏，主要是记录和分享开源精神！希望，看到这里的朋友，也能收获到一丝有用的东西！好了，开始今天的正题！

一、单片机的GPIO是什么？

哈哈！首先你得知道，单片机长什么样子才行哟。

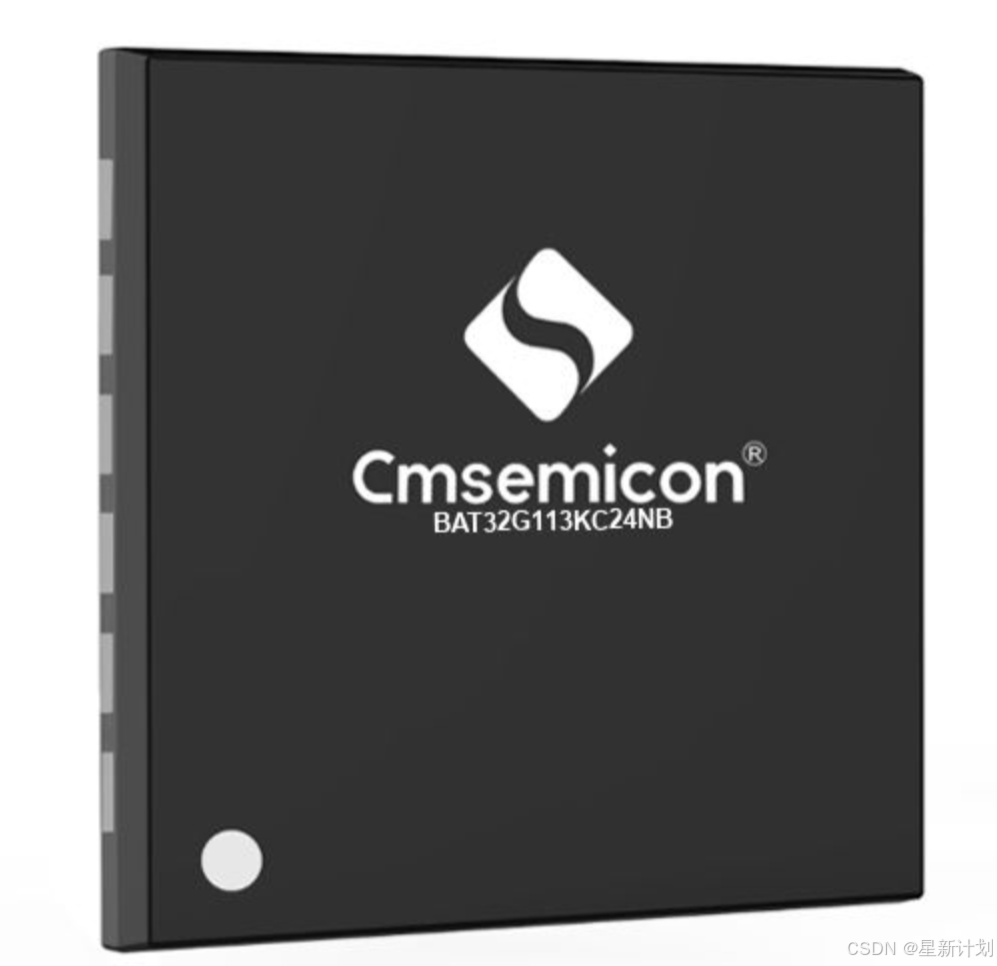

BAT32G113单片机样式

在这里插入图片描述

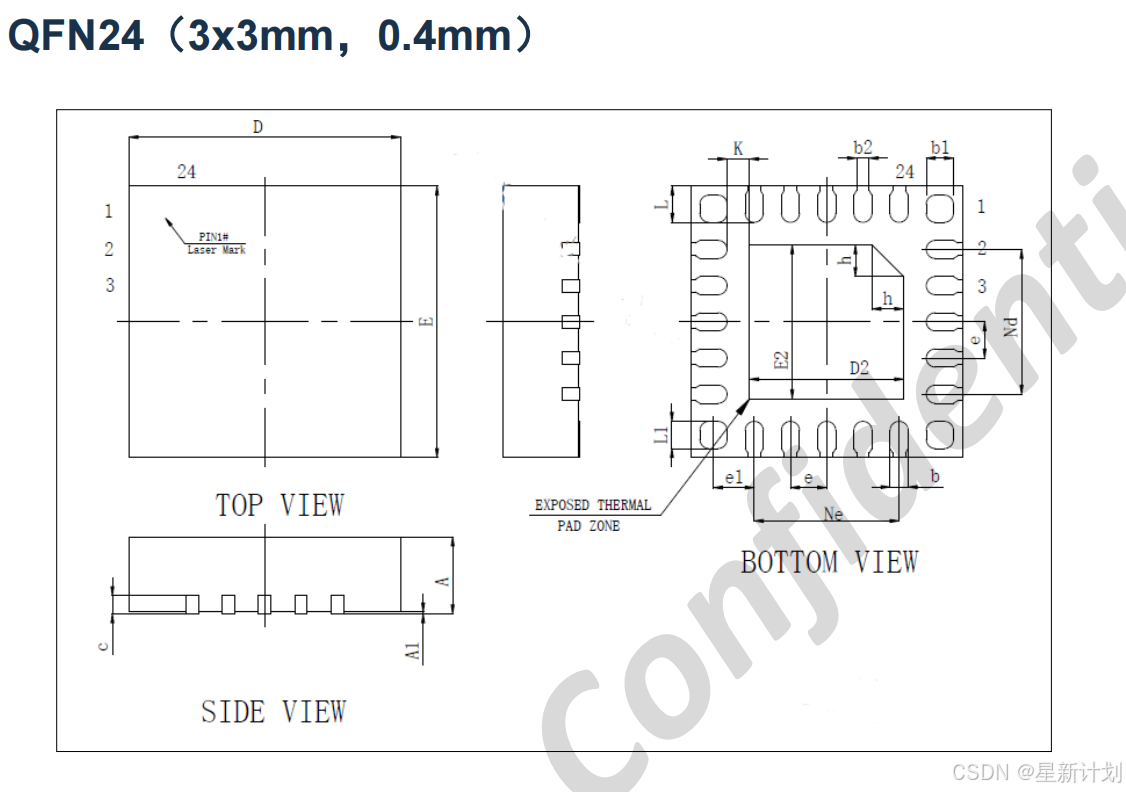

上图，灰色的方块为单片机的GPIO（GPIO又称单片机的引脚）。注意的是单片机的引脚就藏在单片机的背面，是贴片式引脚，而不是直插式引脚！这种封装称为QFN24（如下图所示），具体信息请参考BAT32G113数据手册

在这里插入图片描述

二、单片机引脚的功能？

单片机引脚好比人的手，在不同的场景（学校、公司、家里等），手充当着不同的作用！

单片机引脚：单片机端口0为人的手，从图上看，这只手有两根手指（0、1），代码上为P00，P01。
注意：端口1、3、4、5、7、12、13，对应着不同数量的手指！

作为初学者，除了刚才提到的知识之外，写程序时。最核心的知识就是手指（引脚）基本状态和电平状态。
1.基本状态：输入状态和输出状态。
2.电平状态：高电平状态(数字1表示)和低电平状态（数字0表示）。

注意：输入状态有高电平和低电平两种状态，输出状态同理！那么，软件通过什么与硬件联系，让硬件拥有上面的基本状态和电平状态呢？
答案：就是寄存器来操控，寄存器就是硬件和软件的桥梁！基本状态的寄存器为PMxx寄存器，电平状态的寄存器为Pxx寄存器。

虽然，掌握了此基础，能正常点亮LED灯，但往往不够！是因为，你对单片机的应用场景特性不了够，所以导致你对单片机内部引脚电路设计知识模棱两可！这里推荐你去看一下此链接：
1.推挽开漏高阻这都是谁想出来的词？？
2.8分钟动画视频带你直观了解STM32 GPIO接口工作原理，内容很干！GPIO是什么？能用来做什么？八种工作模式，推挽输出和开漏输出的区别

不同场景：PUxx寄存器 = 学校门、PIMxx寄存器 = 公司门，POMxx寄存器 = 家里门等，这里的不同场景组合是来决定端口的不同作用！也就是引脚作为输入，有哪几种模式，不同模式有不同应用场景，如ADC、按键检测！若引脚作为输出，有哪几种模式，不同模式有不同应用场景，如串口、PWM、I2C等，

温馨提示：在单片机上，每个端口的每一个位，都有高电平或低电平。而寄存器相当于阀门，是用来管理每个端口的每一个位是输出还是输入！（关于不同场景，来配置输入输出模式，是很考量初学者的基础理论！）

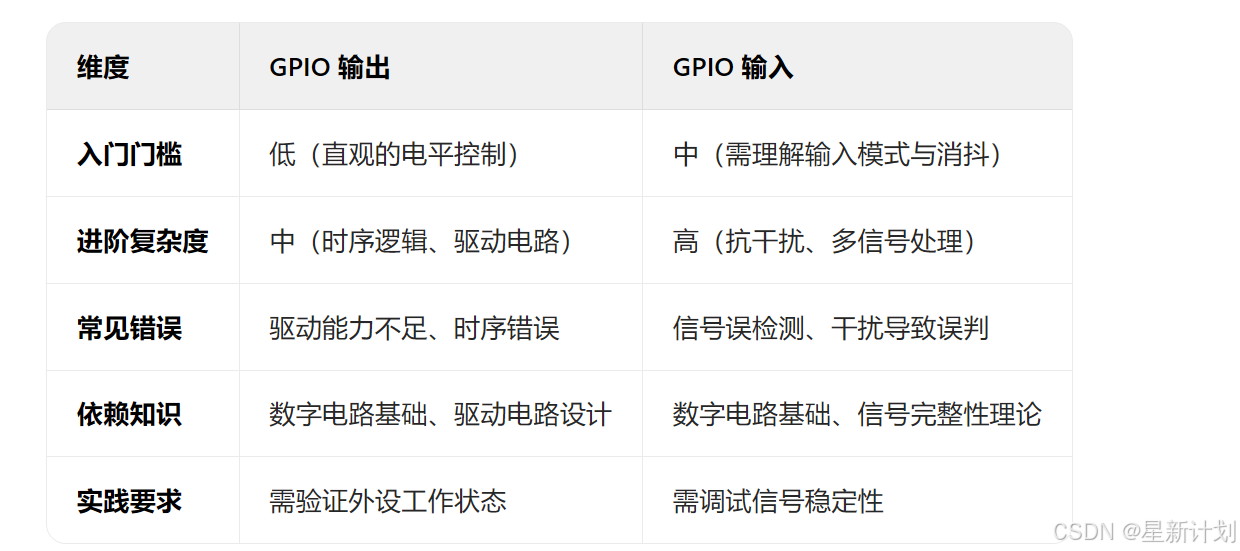

下图是引脚输入和输出难易度对比，同时展现了初学者进阶之路！

在这里插入图片描述

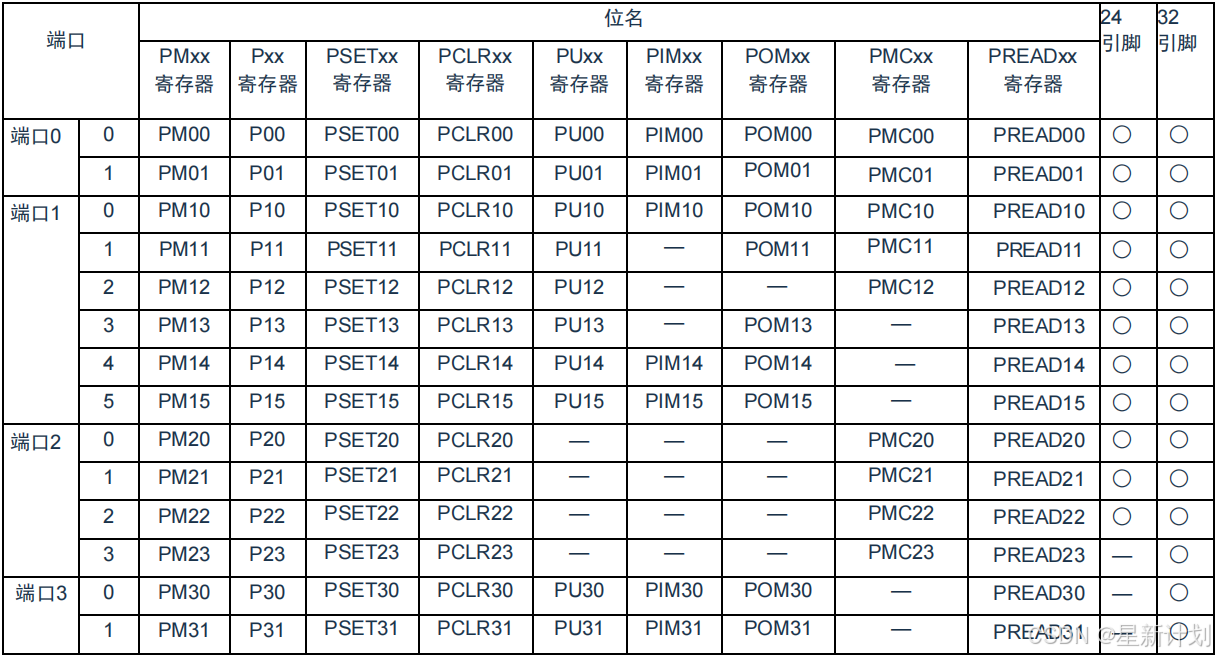

下图是配置GPIO相关的寄存器（完整版）

在这里插入图片描述

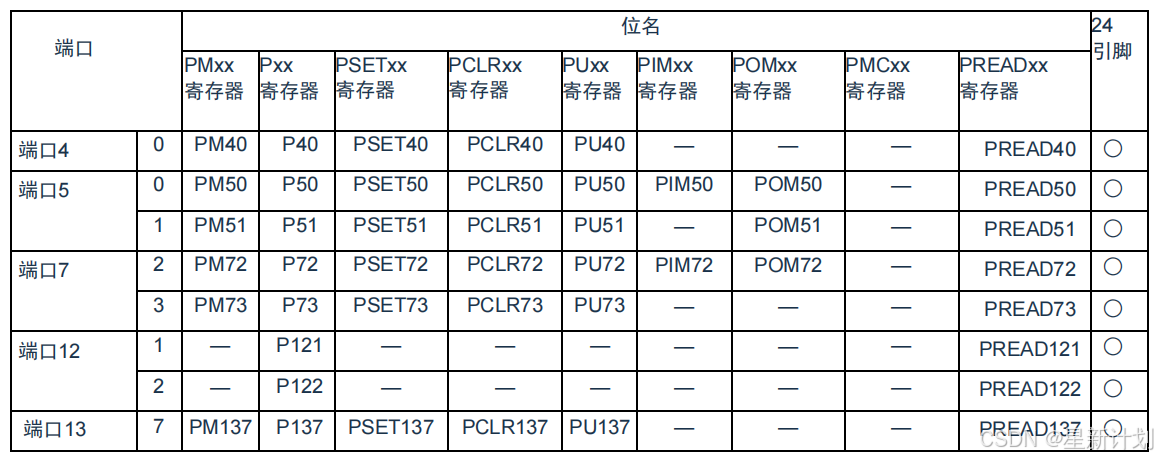

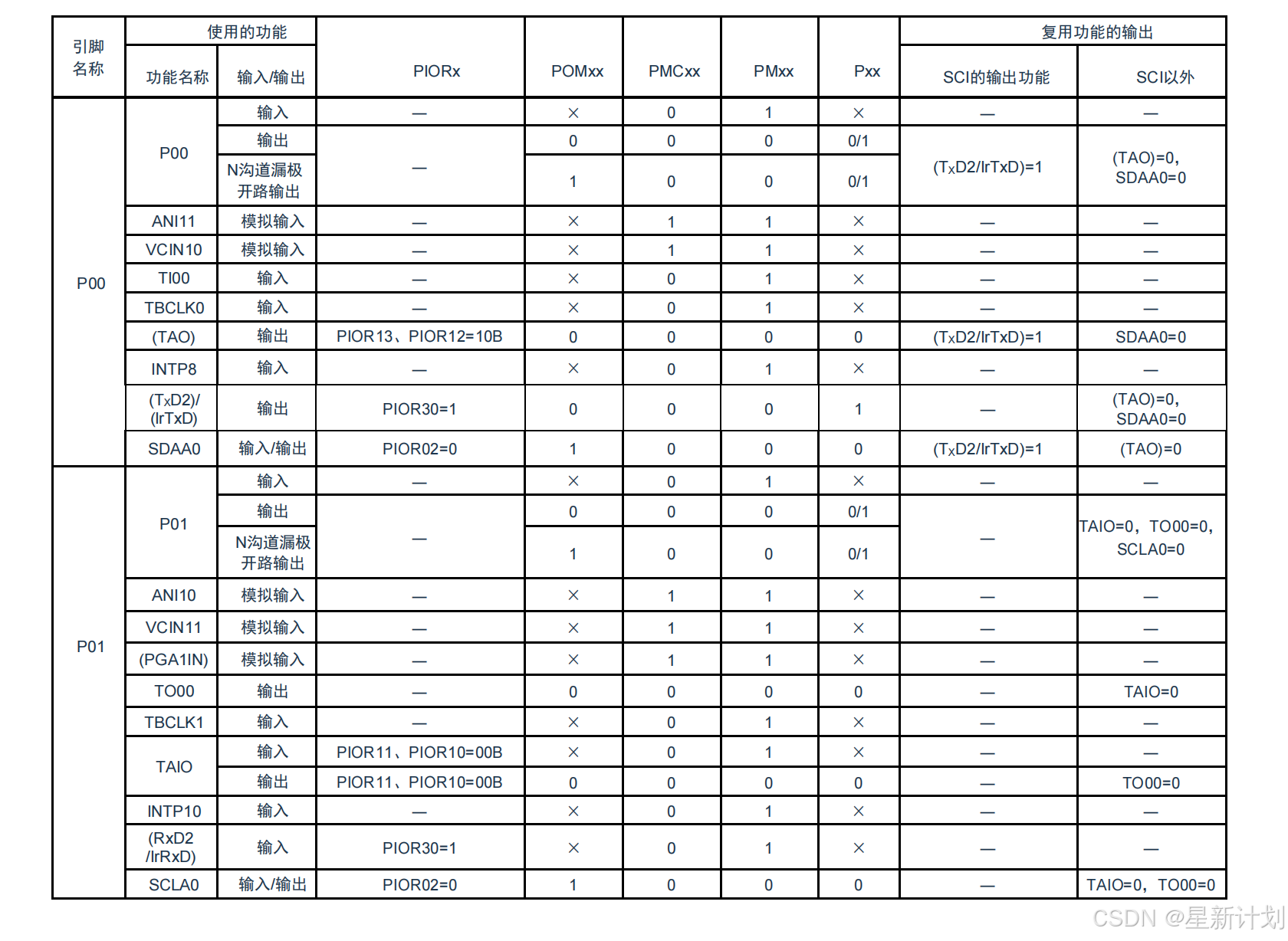

下图是单片机引脚功能寄存器设定例子（部分展示）

在这里插入图片描述

由此，我们可以引出很多种功能，这么多功能根据规律和特点，统一划分为两种，一种为普通端口，另一种为复用端口！

1.普通端口

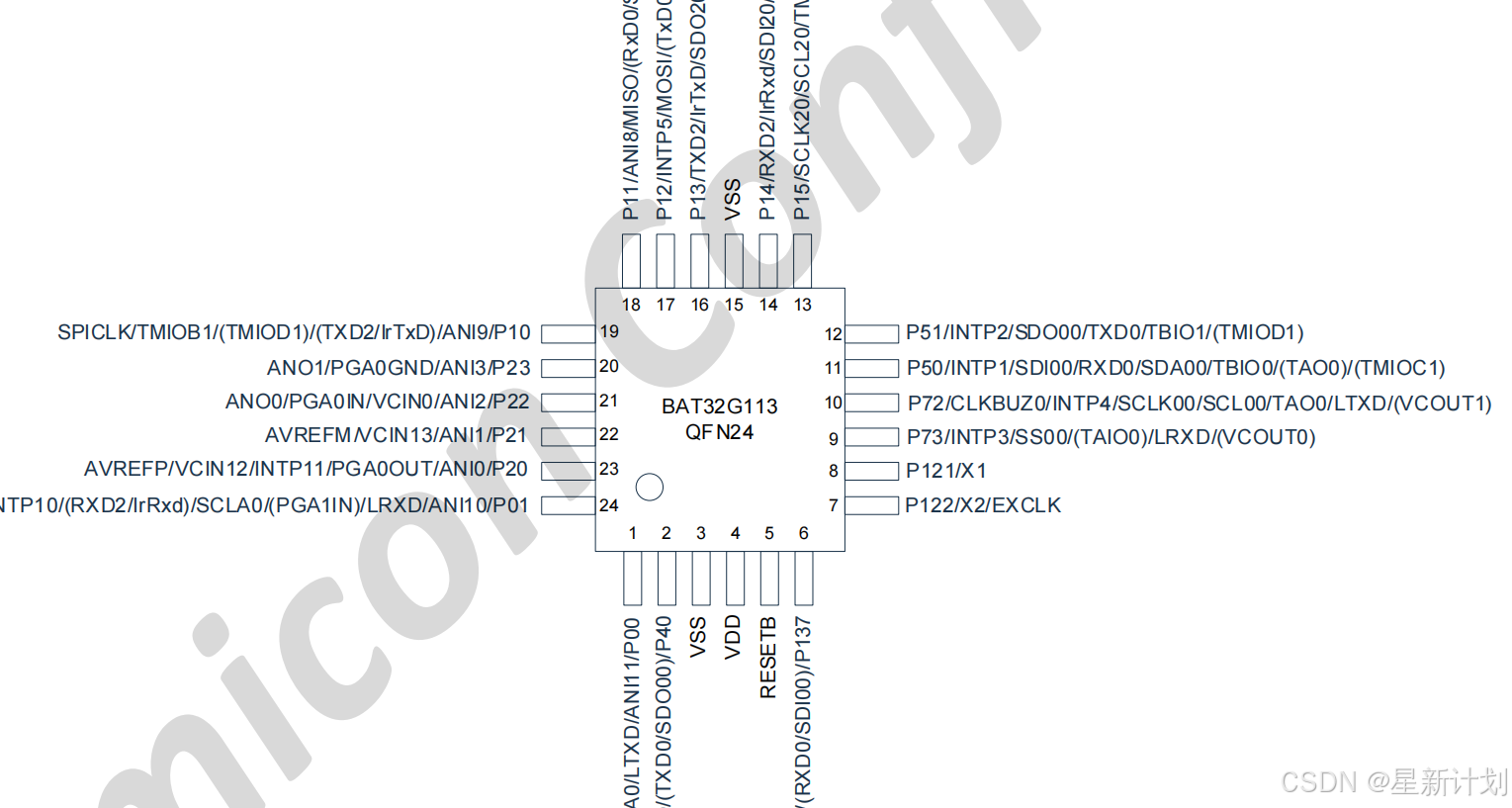

普通端口：BAT32G113芯片端口有24个（根据原理图或数据手册得出）

在这里插入图片描述

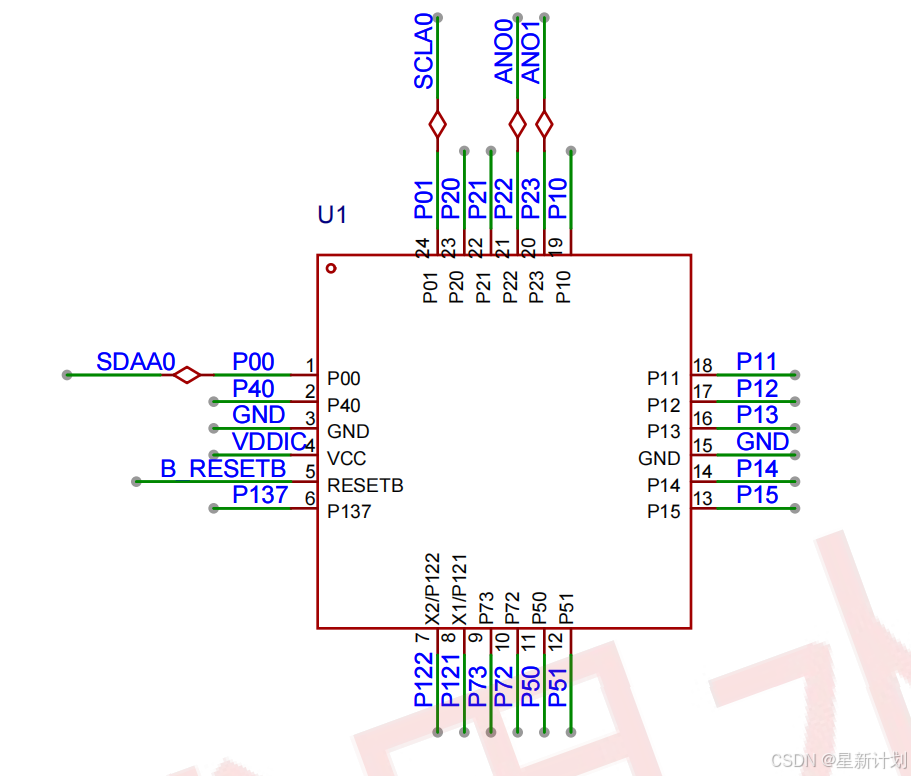

根据BAT32G113原理图得到以下结果：

1、芯片引脚除GND、VCC、RESETB不能作普通IO口，其他均可作普通IO口使用，至于能否作输入还是输出，需要根据用户手册来决定！
2、需要关注芯片上电复位时（同时引脚初始化），芯片引脚默认输出的电平是否跟用户手册是否一致！

温馨提示：
首先，当P122/X2、P121/X1作为晶振的普通输入引脚（可根据BAT32G113用户手册查询得知不能作输出端口），需要在开发板上取下此引脚连接的振荡器！其次，P40、P137是默认为SWDIO数据输入信号、SWCLK时钟输入信号，需要用到接下来的端口复用，才能作为普通端口！
