Xilinx_Vivado GUI 重建工程说明

已于 2023-11-28 10:15:41 修改
阅读量1.3k 收藏 6
点赞数
文章标签： fpga开发
于 2023-10-26 15:07:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_57659719/article/details/134052630
版权

本文档适用于Xilinx Vivado软件（2014.4），通过write_bd_tcl命令重建vivado工程。该指令只能够生成Block Design，不包含仿真文件（工程顶层）、xdc约束文件和配置文件（如果有的话）。

1. 导出.tcl文件

        将采用 TCL命令和GUI的方式获取vivado工程的Block Design tcl 文件。

        方法1：打开vivado工程的BD界面，在 [Tcl Console]中输入命令：write_bd_tcl 获得。

【Note：打开vivado工程后，需执行 IP Integrator--Open Block Design，才能够获取BD tcl文件】

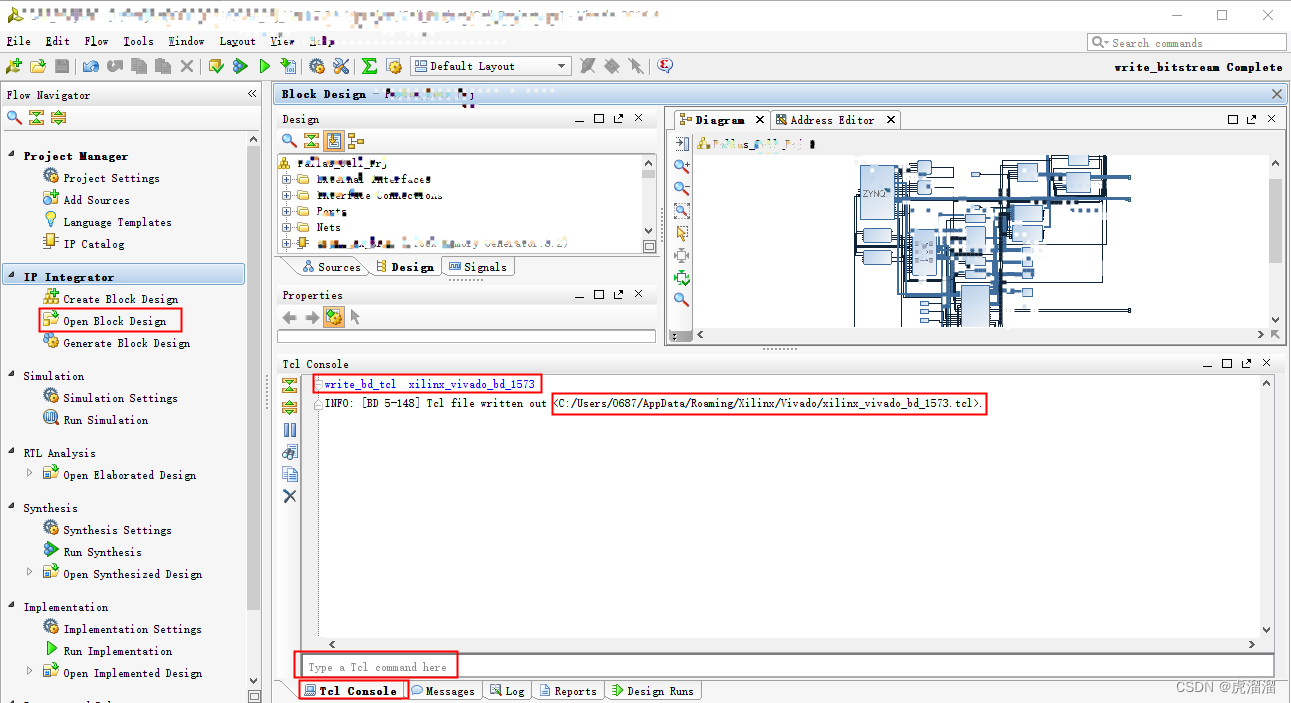

如下图1-1：vivado工程write_bd_tcl命令导出BD tcl文件（默认路径）

示例1：write_bd_tcl   xilinx_vivado_bd_1573

表示导出该工程的 Block Design tcl文件，名称为 xilinx_vivado_bd_1573，默认路径。

示例2：

write_bd_tcl  G:/xilinx_vivado_prj_1573/xilinx_vivado_bd_1573

表示导出该工程的Block Design tcl文件，名称为 xilinx_vivado_bd_
