输入信号低于0.7v时精密整流电路的输出波形为什么不对？

最新推荐文章于 2022-11-22 17:45:38 发布
原创 最新推荐文章于 2022-11-22 17:45:38 发布
· 620 阅读 · 0 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#社交电子 #教育电商

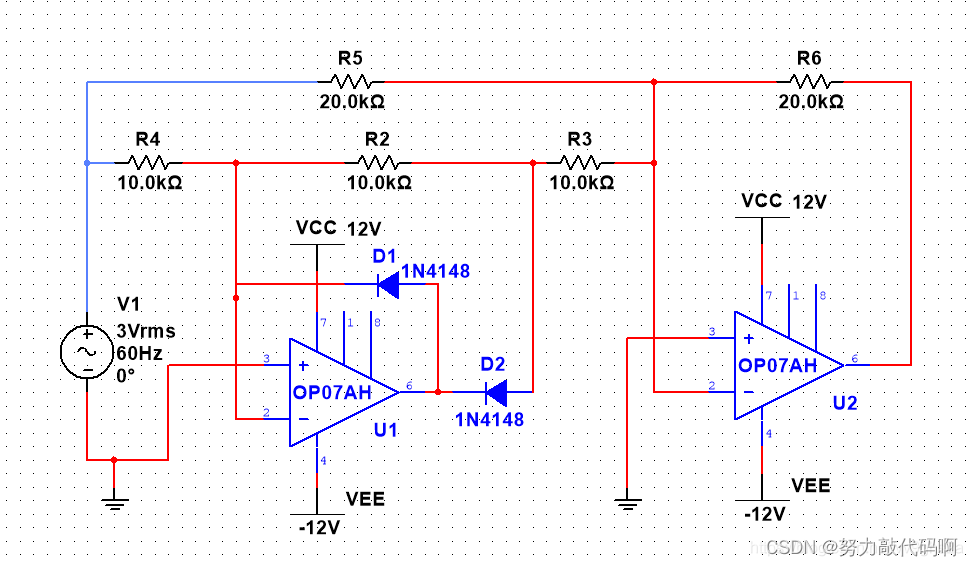

本人使用lm358和1n4001做整流电路，输入信号频率50Hz，但是在输入信号小于0.7v时输出波形完全不对，是因为二极管没有导通吗，但是本人看网上的一些资料发现这种电路在输入信号微伏级就能使二极管导通，本人检测了一下运放两输入端电压并不为零，是因为运放没有正常工作嘛，而且D2的右端电压理论上应该是反相输入端的-2倍，但实际上却是反相输入端的-（1/2）倍，这是为什么
