STM32的FLASH学习笔记

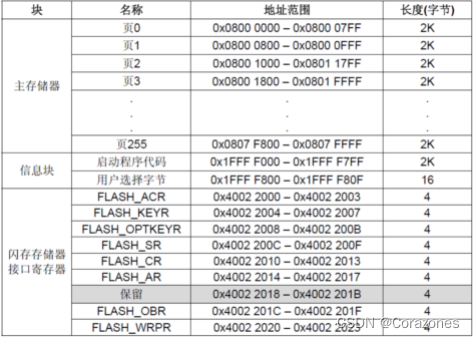

        不同型号的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 字节，最大的则达到了1024K 字节。大容量产品的闪存模块组织如图所示：

         STM32 的闪存模块由：主存储器、信息块和闪存存储器接口寄存器等 3 部分组成。 ​

①主存储器：该部分用来存放代码和数据常数（如 const 类型的数据）。对于大容量产品，其被划分为 256 页，每页 2K 字节。小容量和中容量产品则每页只有 1K 字节。从上图可以看出主存储器的起始地址就是 0X08000000， Boot0、Boot1 都接 GND 的时候，就是从 0X08000000开始运行代码的。 ​

②信息块：该部分分为 2 个小部分，其中启动程序代码，是用来存储 ST 自带的启动程序，用于串口下载代码，当 Boot0 接 V3.3，Boot1 接 GND 的时候，运行的就是这部分代码。用户选择字节则一般用于配置写保护、读保护等功能。 ​

③闪存存储器接口寄存器：该部分用于控制闪存读写等，是整个闪存模块的控制机构。 ​

        对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理；在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；即在进行写或擦除操作时，不能进行代码或数据的读取操作。

闪存的读取

        任何 32 位数据的读操作都能访问闪存模块的内容并得到相应的数据。例如，我们要从地址 addr，读取一个半字（半字为 16 位，字为 32 位），可以通过如下的语句读取：

data=*(vu16*)addr;

        将 addr 强制转换为 vu16 指针，然后取该指针所指向的地址的值，即得到了 addr 地址的值。类似的，将上面的 vu16 改为 vu8，即可读取指定地址的一个字节。

闪存的编程和擦除

        STM32 的闪存编程是由 FPEC（闪存编程和擦除控制器）模块处理的，这个模块包含 7 个32 位寄存器，他们分别是：FPEC 键寄存器(FLASH_KEYR)，选择字节键寄存器(FLASH_OPTKEYR)，闪存控制寄存器(FLASH_CR)，闪存状态寄存器(FLASH_SR)，闪存地址寄存器(FLASH
