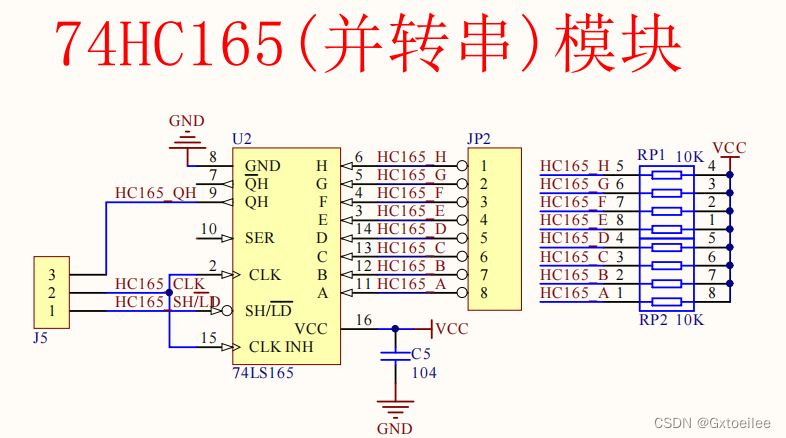

这篇博客详细介绍了如何使用51单片机通过74165芯片来实现按键控制LED灯的功能。作者分享了完整的源程序，并探讨了设计过程，为嵌入式硬件开发者提供了实践参考。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

基于51单片机进行设计，以下是源程序

#include "reg52.h"
#include "intrins.h"
sbit CLK=P1^5;
sbit LD=P1^6;
sbit QH=P1^7;
/****************************按键函数*******************************/
char key()
{
  char i;
  char D;
  LD=0;
  _nop_();
  LD=1;
  D=0;
  for(i=0;i<8;i++)
  {
    D=D<<1;
    CLK=0;
    _nop_();
    D=D|QH;//每次上升沿都会进入到下一个qh
    CLK=1;//上升沿
  }
  return(D);
}
/****************************主函数*******************************/
void main()
{
  P0=0xff;
  while(1)
  {
    if(key()!=0xff)
    P0=key();
  }
}
