记录如何将PLC1500与SMART 200连接通讯，并传输数据

最新推荐文章于 2025-04-09 17:19:51 发布

m0_56992380

最新推荐文章于 2025-04-09 17:19:51 发布

阅读量3.4k

点赞数 24

分类专栏： PLC 文章标签：开发语言编辑器 idea

本文链接：https://blog.youkuaiyun.com/m0_56992380/article/details/144744633

版权

记录自己在工作中遇到的将PLC1500与SMART200连接通讯时的步骤以及遇到的问题

具体步骤可以根据下方链接来实现

https://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/communication/Ethernet/S7/S7_1500_S7/S71500_S7.htm

以下是步骤：

硬件方面：1.将PLC1500与200 SMART通过网线连接

软件组态通讯：

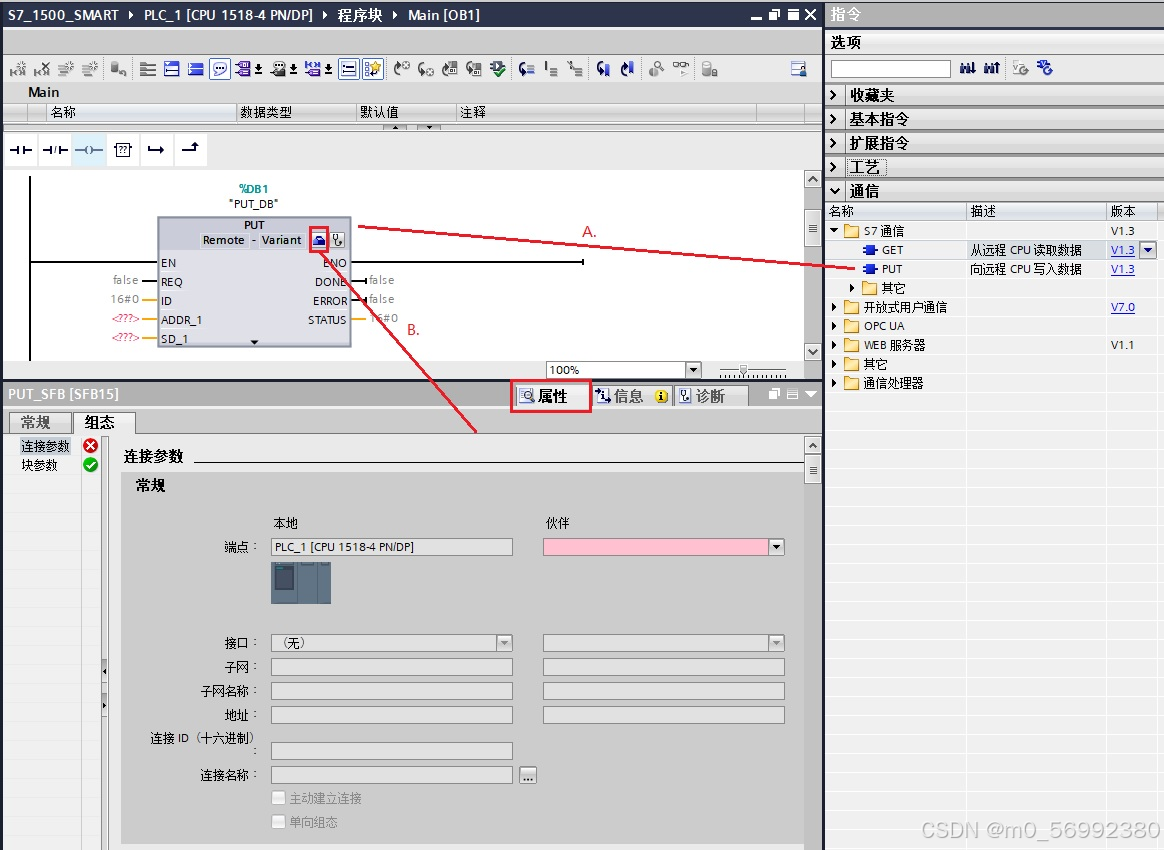

1.(使用博途软件）在OB1中调用PUT/GET指令，如下图所示：点击图中蓝色按钮进行组态。

GET：从200smart读取数据

PUT：向200smart写入数据（需要哪个选哪个就好）

2.根据下图调整参数
