i2c具体协议发送的底层实现简介（附图理解）

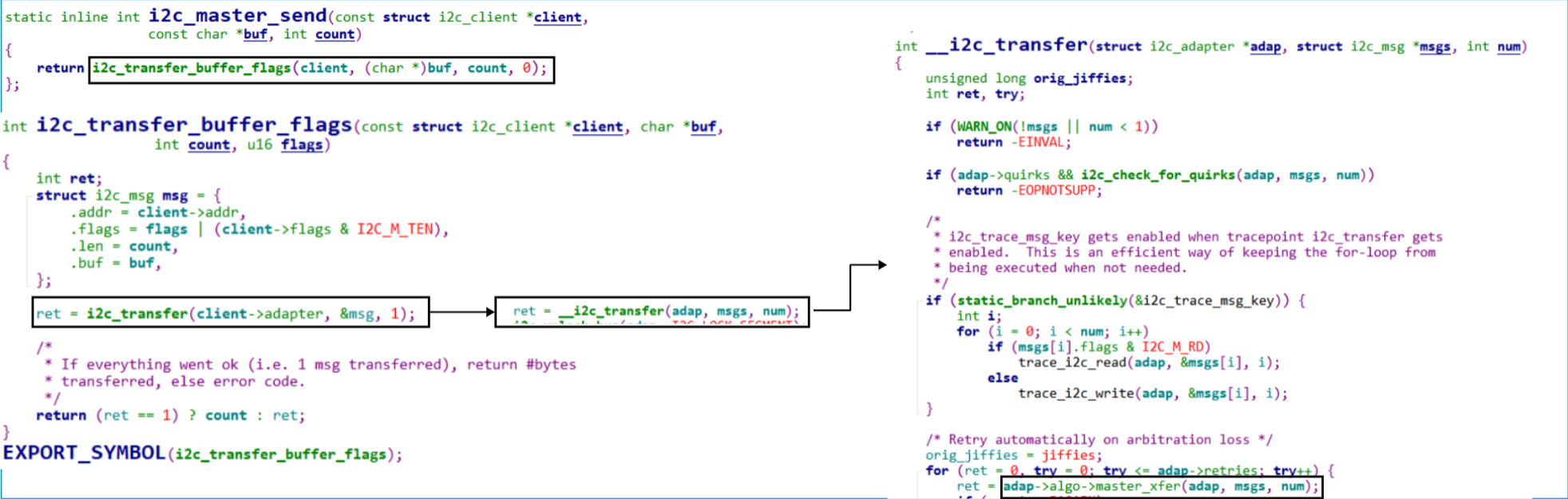

首先说明从驱动层的最上层的发送函数开始看

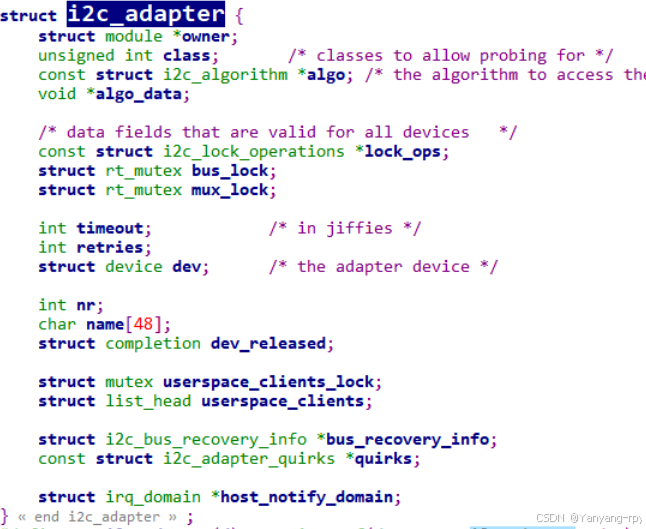

对于i2c协议的底层关键是i2c_adapter如下：

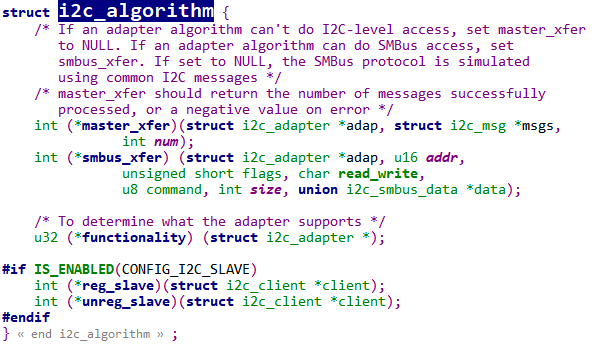

其核心又是i2c_algorithm如下：

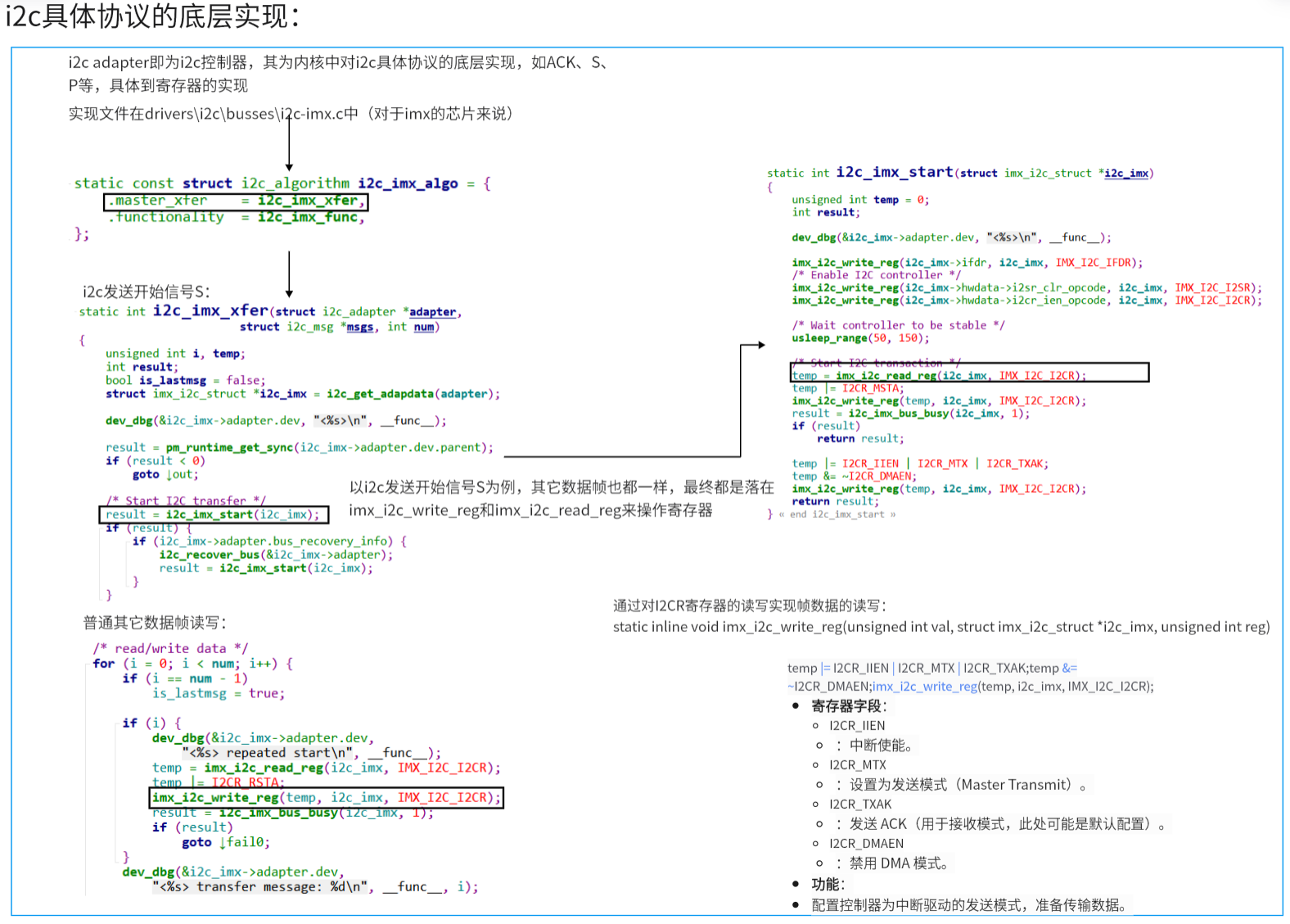

对于非SMBus的数据发送则由master_xfer完成，下面即以此为例介绍如下：

另需说明：

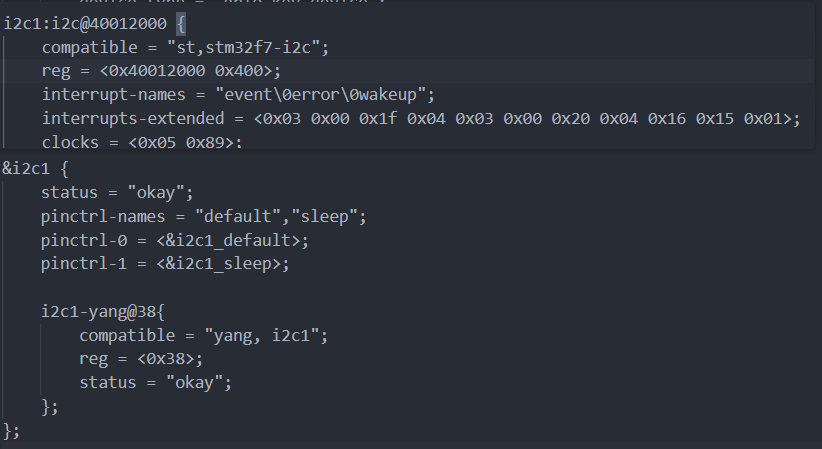

对于i2c_adapter其是针对于实际的i2c总线所实现的，下面以imx芯片为例，且假设我有一个i2c1设备在设备树中描述为挂载在i2c@40012000上如下：

i2c总线与i2c_adapter的匹配在系统刚开始加载设备树时即匹配完成，然后再加载i2c1设备时可知其挂载在i2c@40012000总线上，所以其client自动会将对应i2c_adapter匹配，因此在驱动程序中对client（i2c从机设备）进行读写时会调用i2c_adapter中的算法。
