STM32CubeMX 实现串口 DMA 通信

STM32CubeMX 实现串口 DMA 通信

1、了解DMA

直接存储器访问 (DMA) ：用于在外设与存储器之间以及存储器与存储器之 间进行高速数据传输。DMA传输过程的初始化和启动由CPU完成，传输过 程由DMA控制器来执行，无需CPU参与，从而节省CPU资源，提高利用率。

DMA数据传输的四个要素：

① 传输源 ：DMA数据传输的来源

② 传输目标：DMA数据传输的目的

③ 传输数量：DMA传输数据的数量

④ 触发信号：启动一次DMA数据传输的动作

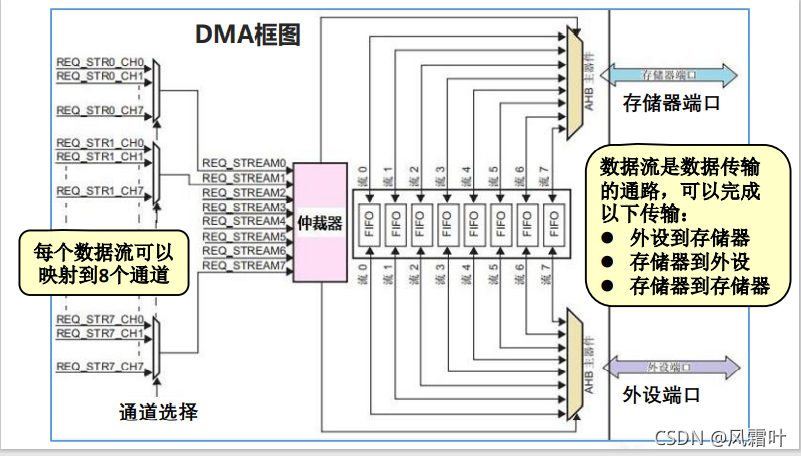

STM32的DMA控制器特点

1.STM32F411微控制器具备两个DMA控制器：DMA1和DMA2，每个 控制器有8个数据流，每个数据流可以映射到8个通道（或请求）；

2. 每一个DMA控制器用于管理一个或多个外设的存储器访问请求，并通 过总线仲裁器来协调各个DMA请求的优先级；
3. 数据流（stream）是用于连接传输源和传输目标的数据通路，每个数 据流可以配置为不同的传输源和传输目标，这些传输源和传输目标称为 通道（Channel）；
4. 具备16字节的FIFO。使能FIFO功能后，源数据先送入FIFO，达到FIFO 的触发阈值后，再传送到目标地址。


DMA数据传输方式

普通模式:

传输结束后（即要传输数据的数量达到零），将不再产生DMA操作。若 开始新的DMA传输，需在关闭DMA通道情况下，重新启动DMA传输

循环模式:

可用于处理环形缓冲区和连续数据流（例如ADC扫描模式）。当激活循 环模式后，每轮传输结束时，要传输的数据数量将自动用设置的初始值 进行加载， 并继续响应DMA请求。

2、 DMA_ InitTypeDef 初始化结构体

1 typedef struct
2 {

3 uint32_t DMA_PeripheralBaseAddr; // 外设地址
4 uint32_t DMA_MemoryBaseAddr;
