AD学习易忘点DAY5

于 2025-03-14 19:07:34 发布
阅读量412 收藏 4
点赞数 5
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_56662911/article/details/144995637
版权

目录

一.隐藏飞线（GND,VCC）快捷键

二.每次原理图导入出现红色的框要删除很麻烦，

三.pcb板铺铜部分透明显示

四.PCB除选中层，其它层变灰色

一.隐藏飞线（GND,VCC）快捷键

    N->隐藏连接

其他方法：AD隐藏飞线、隐藏电源飞线办法_ad如何隐藏电源线-优快云博客

二.每次原理图导入出现红色的框要删除很麻烦，

https://jingyan.baidu.com/article/fc07f989acd0d412fee5197e.html

三.pcb板铺铜部分透明显示

点击右下角Panels

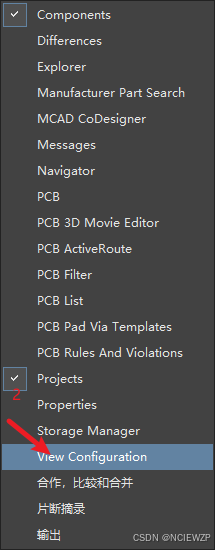

点击View Configuration

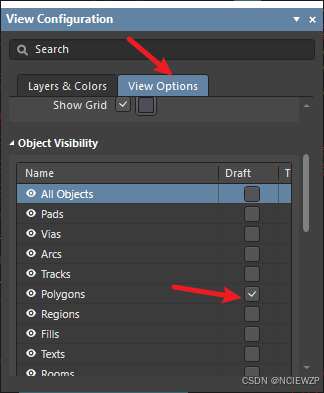

勾选Polygons

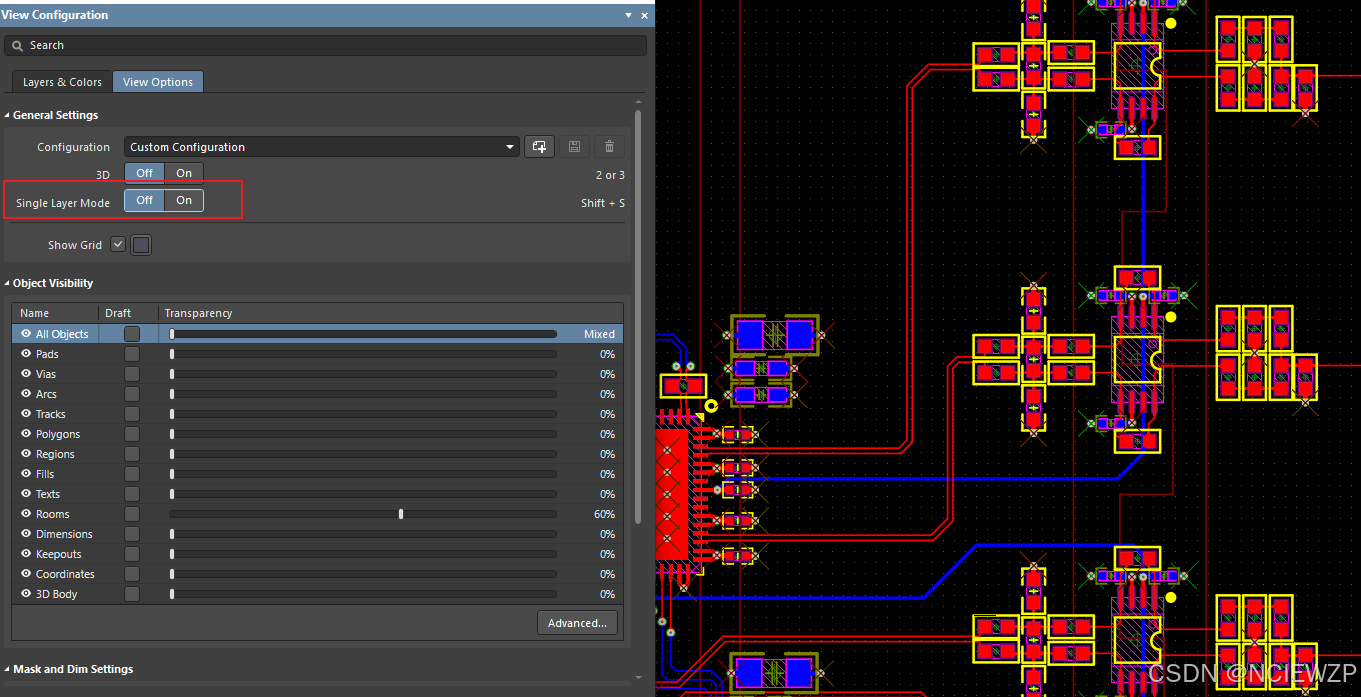

四.PCB除选中层，其它层变灰色

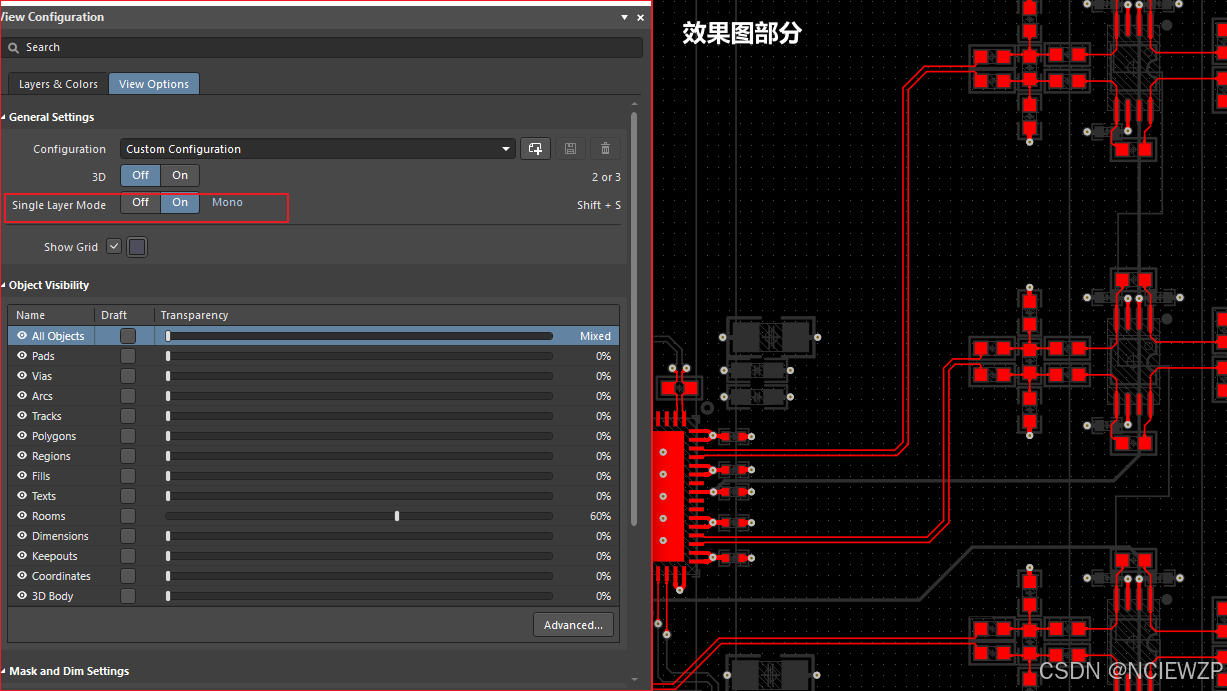

同上面方法一样打开view option，然后打开single layer Mode
