LCD模块 | LCD屏基本配置，LCD函数，LCD界面切换，LCD高亮显示屏幕

LCD配置

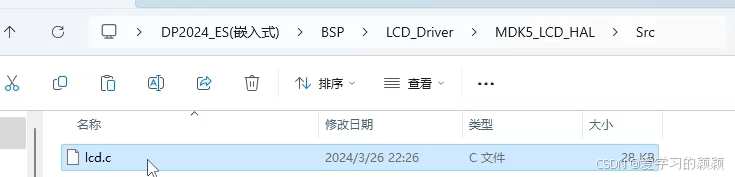

Scr中的lcd.c

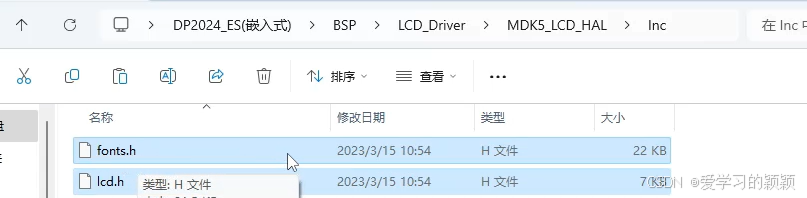

Inc中的fonts.h和lcd.h

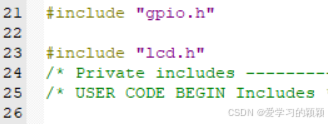

lcd.h可以不放在keil中 但在main.c中需要lcd.h

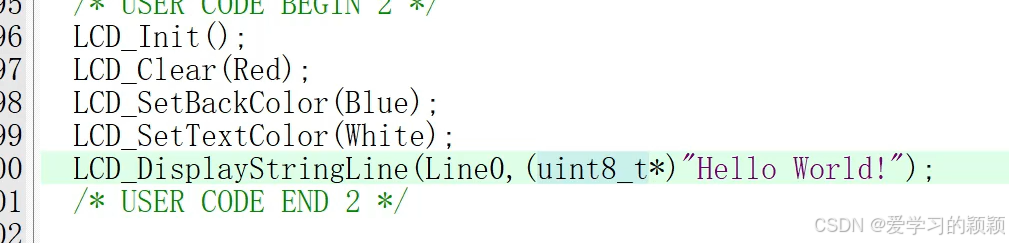

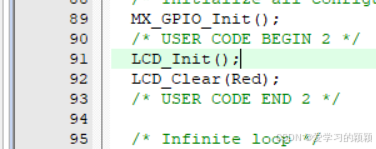

 点亮屏幕的函数

LCD_Init();//为什么需要先初始化

LCD_Clear(Red);

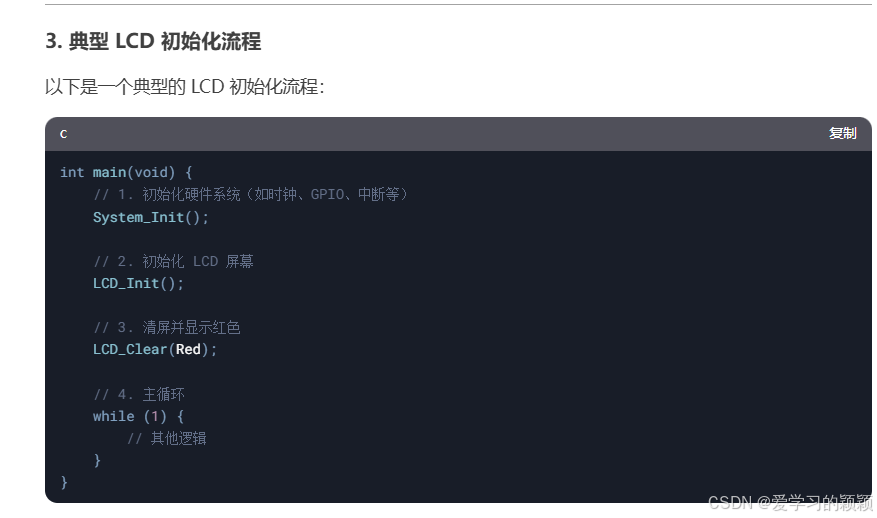

为什么需要先初始化？

在调用 LCD_Clear(Red) 之前，必须先调用 LCD_Init()，原因如下：

(1) 硬件未初始化时无法操作

• 如果 LCD 控制器和驱动芯片没有初始化，硬件处于未知状态，无法响应任何操作。

• 例如，如果没有配置 GPIO 引脚的功能，LCD 屏幕无法接收数据；如果没有配置时钟信号，LCD 屏幕无法正常显示。

(2) 显存未分配时无法写入

• LCD_Clear(Red) 的作用是将整个屏幕填充为红色，这需要向显存中写入颜色数据。

• 如果显存没有分配或未正确配置，写入操作会导致程序崩溃或硬件错误。

(3) 驱动芯片未配置时无法显示

• LCD 驱动芯片需要接收特定的初始化命令序列，才能正确解析显存中的数据并显示。

• 如果没有初始化，LCD 屏幕可能无法显示任何内容，或者显示异常（如花屏、闪烁等）。

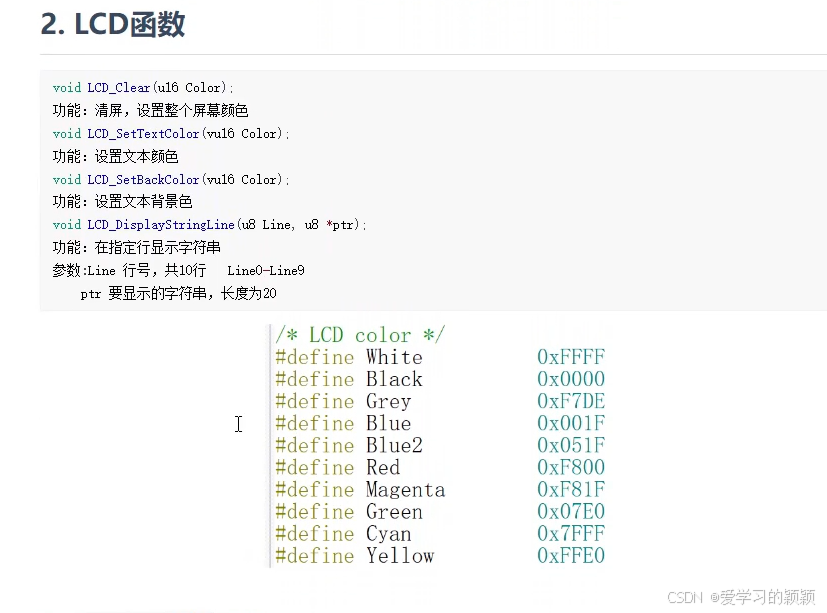

 LCD函数

用 const 定义的变量是只读的，不能被修改。

LCD_DisplayStringLine

可以在LCD第一行Line0显示出“ Hello World”

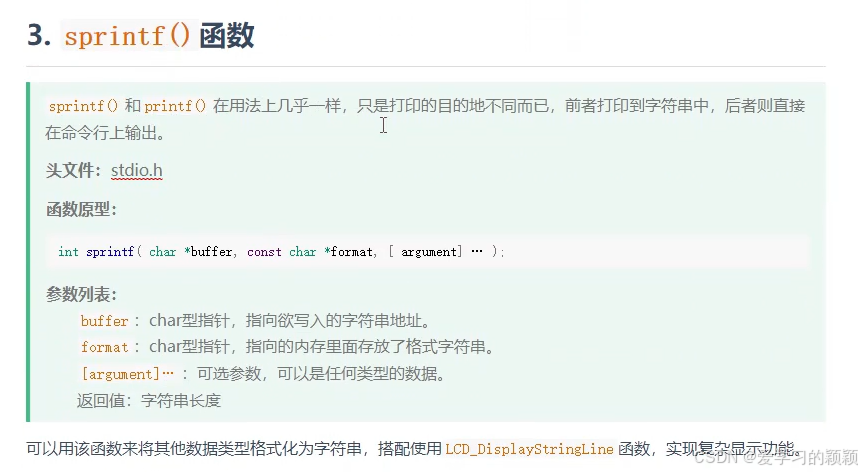

sprintf



防止溢出

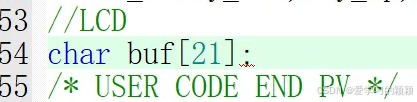

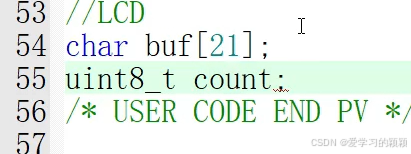

如果字符串长度超过了LCD的显示宽度，可能会导致显示异常或数据溢出。通过定义一个固定大小的缓冲区（例如char buf[21]，20个字符加上一个终止符\0），可以确保字符串不会超出LCD的显示范围。

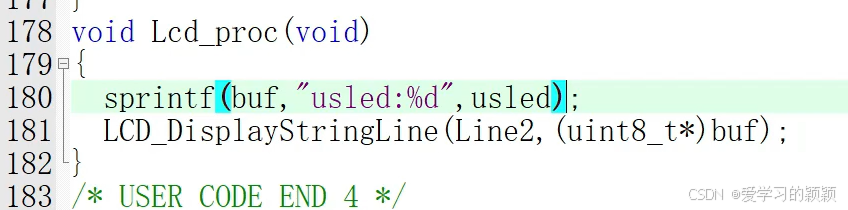

sprintf的第二个参数是格式化后的字符串，咱们用一个时间变量来测试（why？？？）

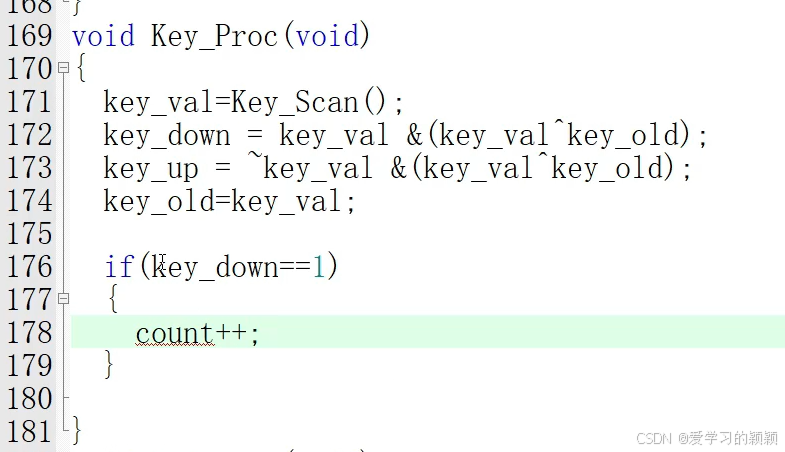

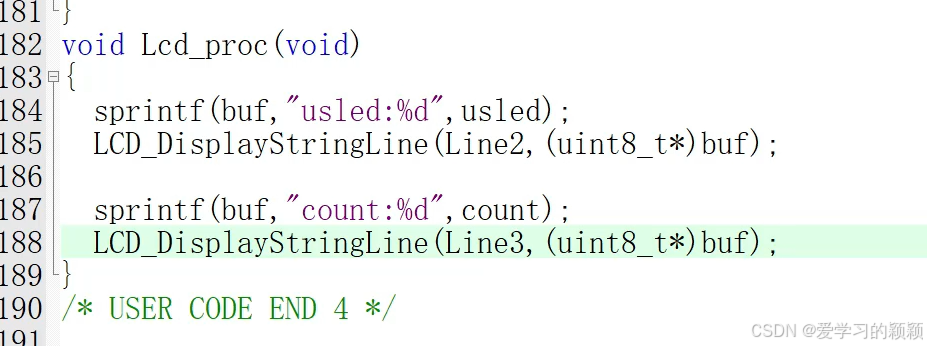

在显示屏上显示按键按下的次数



啊啊啊啊啊啊啊啊！终于知道这里一开始怎么count不会因为按键加1，屏幕上变化了！

大家复制工程的时候，如果不是复制的key按键相关的工程，一定要到图形化界面CubeMx中把key的引脚配置好。

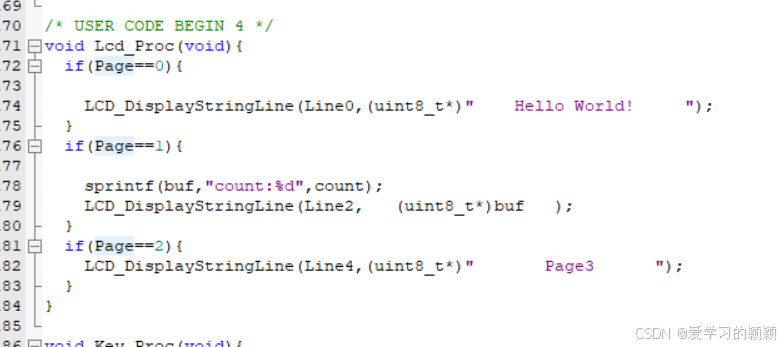

LCD换页

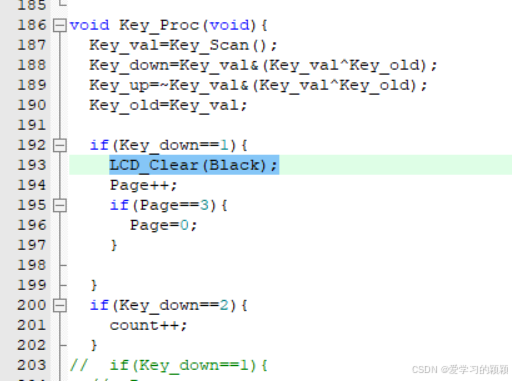

注意：每次换页的清屏操作写在哪里，不能写在下面图片的空格处，不然会出现每个页面都是闪烁出现。



LCD高亮显示

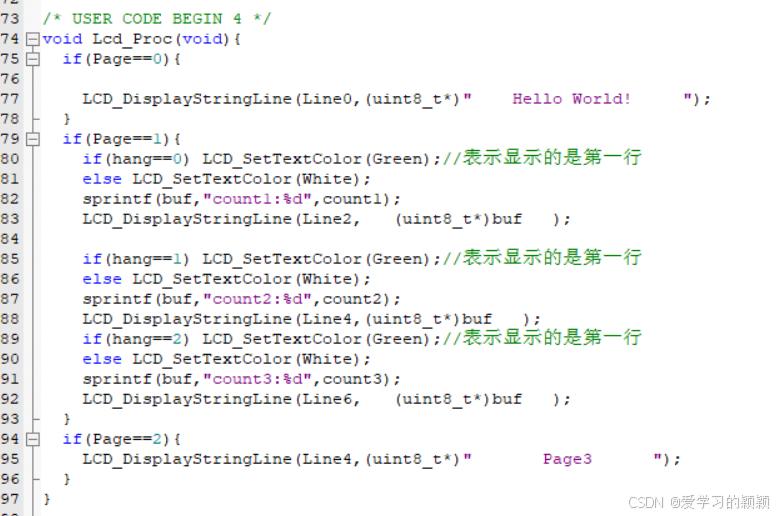

 hang的代码一开始不是很会写。用三个if-else就可以突出某行了

LCD_SetBackColor();

LCD_SetTextColor();

第三个按钮，决定那一行加1

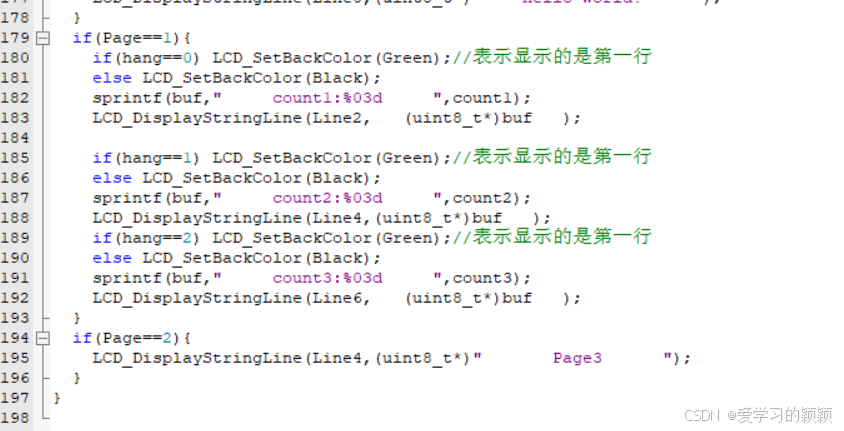

 优化一下：

因为uint8_t最大为255，所以最大就是三位数

所以用%03d，然后前面加空格，后面加空格 让它居中。

 注意：

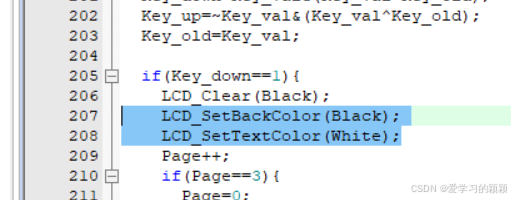

每次换页的时候，最好再设置一下下面这个地方！但是不知道为啥
